Navrhovanie schodísk: Kľúčové informácie o podchodnej výške, rozmeroch a bezpečnosti

V poschodovom dome sú dôležitým prvkom schody. Často sú schody jediným spojovacím článkom medzi podlažiami. Nemalo by sa na to zabudnúť už pri jeho navrhovaní, pretože ide o najfrekventovanejší priestor v byte. Schodisko je výrazný prvok stavieb, na ktorý je kladený dôraz ako z hľadiska funkčnosti, tak z hľadiska estetiky. A to sú v mnohých prípadoch požiadavky napospol protichodné, zvlášť keď k nim prirátame aj požiadavky ekonomické, na čo najnižšie náklady na bývanie. Musí nám vyhovovať nielen rozmermi, tvarom, ale aj povrchovými úpravami. Musí byť pohodlné, bezpečné pri výstupe a zostupe, pevné a únosné, ľahké a nenáročné na prístup zo všetkých strán.

Bezpečnosť aj pohodlie začínajú pri detailoch, ktoré si často ani neuvedomujeme. Jedným z nich je správna výška zábradlia a schodov. Aj keď sa to na prvý pohľad môže zdať inak, určité pravidlá pri realizácii schodísk netreba ignorovať. Bezpečnosť je na prvom mieste, pretože nesprávne realizované, v skutočnosti zle naplánované a vypočítané schody sú nebezpečné.

Prečo sú správne rozmery schodov a zábradlí dôležité?

Správne navrhnuté a inštalované schody aj zábradlie nie sú len o vizuálnom dojme - v prvom rade by každému majiteľovi malo záležať hlavne na bezpečnosti aj pohodlí pri každodennom používaní. Keď sú výšky schodov jednotné a v mierach, ktoré zodpovedajú prirodzenému ľudskému kroku, znižuje sa riziko zakopnutia aj následného úrazu. Zábradlie v správnej výške poskytuje oporu a pocit istoty pri výstupe aj zostupe. Toto sú najdôležitejšie parametre, ktoré nielenže chránia zdravie a život, ale aj zvyšujú komfort v každom dome.

Kľúčové parametre schodiska a ich výpočet

Rozmery schodov ovplyvňujú dva dôležité faktory. Prvým faktorom sú proporcie ľudského tela, ktoré od nepamäti slúžia ako základ pre navrhovanie schodísk. V súlade s proporciami ľudského tela sa určujú minimálne požiadavky na pohodlnú a predovšetkým bezpečnú chôdzu po schodisku.

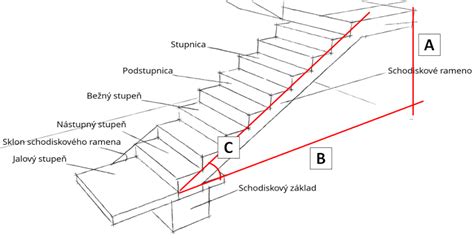

Ideálna výška a hĺbka stupňov

Ideálna výška schodu sa pohybuje medzi 16 - 18 cm, pričom najpoužívanejší štandard je okolo 17 cm. Optimálna výška schodu je od 15 do 18 cm. Toto rozpätie zabezpečuje prirodzený a plynulý krok, bez nutnosti inštalácie nevýhodne dlhých alebo príliš krátkych krokov (nášľapov). Pamätajte, že pre dospelého zdravého človeka nie je problém vysoký schod, ale pre deti a starších alebo hendikepovaných to už problém môže byť. Štandardná výška schodov je 17,5 cm. Výška jednotlivých schodov by nemala presiahnuť 20 cm, aby umožnila relatívne pohodlnú a bezpečnú chôdzu po schodoch.

Ďalším dôležitým parametrom je hĺbka nášľapnej plochy - ideálne okolo 28 cm, optimálne v rozmedzí 25 - 30 cm. Šírka stupňov býva okolo 30 cm. Výpočet schodov nám hovorí, že ideálna hĺbka (šírka schodu - nášľapu) je 28 cm. Základným pravidlom pri určovaní ideálnej hĺbky schodu je ľudské chodidlo, preto je štandardná hĺbka schodov 25 cm až 30 cm.

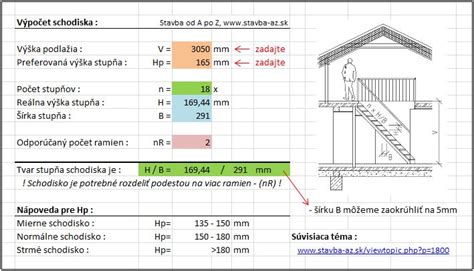

Rozmer stupňa určíme zo vzťahu 2v + š = 590 až 640 mm, kde v je výška a š je šírka stupňa. Vzorec pohodlného schodu vyjadrený vzorcom 2h + b = 630 mm predstavuje ideálny pomer schodov pre normálny krok človeka. Z rovnice vyplýva, že pri prípadnej nižšej výške schodu bude potrebná väčšia hĺbka, teda plocha. Rovnica pre výpočet schodov nám poskytuje základné informácie o celkovom počte schodov a minimálnej požadovanej dĺžke schodiska.

Každý schodišťový stupeň v jednom schodišťovom ramene musí mať rovnakú výšku. V jednom schodišťovom ramene môže byť najviac 16 schodišťových stupňov. Pomocné schodište môže mať najviac 18 schodišťových stupňov.

Šírka schodiska

Šírka schodiska je jedným z najdôležitejších rozmerov, na základe ktorých je možné rozhodnúť o účele priestoru a celej stavby. Aby mohla byť dodržaná bezpečnosť, musí byť dodržaná aj minimálna šírka schodiska. Je to dôležité najmä pre bezpečnosť v prípade požiaru, preto sa pri výpočte držíme zásady, aby sa na schodoch mohli súčasne vyhnúť dvaja ľudia.

• Pre vnútorné schodiská je minimálna predpísaná šírka 75 cm. Schodiská so šírkou 75 cm až 80 cm sú typické pre menšie obytné podkrovia alebo pomocné budovy, kde treba šetriť priestorom.
• Pohodlná šírka schodiska je 90 cm, je to štandardná šírka pre rodinné domy.
• Šírka ramena je u rodinných domov minimálne 90 cm, ale vhodnejšie je 100 cm.
• Pre bytové domy a podobné priestory je minimálna šírka až 120 cm. Schodisko so šírkou 120 cm je štandardné pre hlavné schodisko v budove s maximálne 6 podlažiami a s menej ako 20 bytmi alebo inými priestormi.
• Najmenšia priechodná šírka šikmej rampy určenej na verejné užívanie je 1 100 mm.

Sklon schodiska

Sklon schodiska sa automaticky získa určením výšky a hĺbky (šírky) schodiska. Výpočtami schodov sa získa ideálny pomer medzi hĺbkou a výškou schodov a následne ideálny sklon pre bezpečnú chôdzu bez námahy. Bežný sklon schodiskového ramena sa pohybuje v rozmedzí od 25° do 35° (zodpovedá výške stupňa od 15 cm do 18 cm). Sklon schodišťových ramien hlavného schodišťa nesmie byť väčší ako 35 stupňov, v bytovom dome bez výťahu nesmie byť väčší ako 33 stupňov. Schodište vnútri bytu s konštrukčnou výškou menšou ako 3 000 mm a schodište do podzemného podlažia môže mať sklon schodišťových ramien najviac 41 stupňov.

Podesty a odpočívadlá

Odpočívadlo (podesta) má dôležitú úlohu v prípadoch, keď je pôdorys schodiska kratší ako požadovaný výškový rozdiel, ktorý je potrebné prekonať. Použitie odpočívadla je potrebné aj vtedy, ak má rám schodiska viac ako 18 schodov. Šírka podesty sa vypočíta tak, že k šírke ramena sa pridá desať centimetrov. Predpísaná je aj minimálna hĺbka podesty 90 cm, čo je bežný rozmer pre rodinný dom. Hĺbka odpočívadla sa musí rovnať šírke schodiska, alebo ju presahovať.

Bezpečnosť schodiska a zábradlia

Podľa pravidiel musí byť každé schodisko vybavené zábradlím, ktoré poskytuje bezpečnosť a oporu pri výstupe a zostupe po schodoch, čo je dôležité najmä pre starších ľudí. Výška zábradlia je kľúčová pre bezpečnosť.

Výška zábradlia a normy

Slovenská technická norma (STN) určuje viaceré varianty zábradlia podľa hĺbky voľného priestoru pod ním. Ideálna výška zábradlia je v rozmedzí od 85 do 95 cm, merané od spodnej časti schodiska. Zábradlia odporúčame zvislé, so vzdialenosťou deliacich častí do 120 mm. Výška zábradlia má byť 900 mm do výšky schodiska 3 000 mm nad terénom, inak 1 100 mm.

Špecifické požiadavky na zábradlia a výplne

Špecifické požiadavky na zábradlia závisia od miesta ich inštalácie:

• Balkóny, terasy a schodiská podliehajú predpisom podľa STN, pričom výška zábradlia sa prispôsobuje konkrétnej hĺbke voľného priestoru.
• Detské priestory alebo verejné budovy vyžadujú špeciálne bezpečnostné riešenia. Medzery výplne nesmú presiahnuť 80 mm, v bytových domoch je to maximálne 120 mm.

Normy stanovujú, že medzery medzi vertikálnymi či šikmými prvkami zábradlia nesmú byť širšie ako 120 mm, zatiaľ čo pri vodorovných prvkoch do 45° sklonu predstavuje maximálny limit 180 mm. V priestoroch prístupných deťom je nutná špecifická výplň, aby sa zabránilo nebezpečnému - život ohrozujúcemu spadnutiu. Osobitné pravidlo platí aj pre všetky otvory medzi zábradlím a schodiskom. V bytovom dome a v prevádzke určenej deťom musí byť zábradlie plné alebo s tabuľovou výplňou, so stĺpikovou výplňou zo zvislých tyčových prvkov alebo s mriežkovou výplňou. Medzery medzi zvislými tyčami zábradlia nesmú byť širšie ako 120 mm v bytovom dome a 80 mm v prevádzke určenej deťom. Medzery medzi vodorovnými a šikmými (v uhle viac ako 45° od zvislice) nesmú byť širšie ako 180 mm.

Ak hrozí nebezpečenstvo pošmyknutia alebo prepadnutia, musí sa zábradlie pri podlahe zabezpečiť ochrannou lištou najmenej 100 mm vysokou. Šikmé zábradlie schodišťa a šikmej rampy musí sa zabezpečiť madlom umiestneným vo výške najmenej 900 mm a najviac 1 200 mm. Pri stavbe určenej na pobyt detí do šiestich rokov sa navyše musí umiestniť madlo vo výške najmenej 400 mm a najviac 500 mm a do dvanástich rokov vo výške najmenej 600 mm a najviac 700 mm.

Schodište a rampa, ktorých šírka neprekračuje 1 200 mm, musia byť vybavené jedným zábradlím s výnimkou kruhového schodišťa, ktoré musí mať dve zábradlia. Schodište a rampa širšie ako 1 200 mm musia byť vybavené dvoma zábradliami alebo držadlami. Pri každej pochôdznej ploche stavby, kde je nebezpečenstvo pádu osôb a ku ktorej je možný prístup osôb, sa musí zabezpečiť ochranným zábradlím, prípadne inou zábranou, ktorá musí bezpečne odolávať zaťaženiu pôsobiacemu vo vodorovnom aj zvislom smere. Zábradlie sa má zriadiť na voľnom okraji pochôdznej plochy v súlade so slovenskými technickými normami v závislosti od zatriedenia pochôdznej plochy. Za voľný priestor sa nepovažuje priestor zakrytý konštrukciou, ktorá bezpečne znáša zaťaženie pešou prevádzkou. Zábradlie sa nemusí zriadiť, ak by bránilo základnej prevádzke, na ktorú je plocha určená, alebo pri hĺbke voľného priestoru najviac 3 m, ak je na voľnom okraji pochôdznej plochy s bežnou alebo nízkou prevádzkou vytvorený nepochôdzny bezpečnostný pás široký najmenej 1 500 mm, ktorý je zreteľne vymedzený.

Podchodná výška a vplyv stropného otvoru

Tento parameter udáva vzdialenosť od hrany schodu po strop schodiska. Minimálna podchodná výška sa pohybuje okolo 2 100 mm. Najmenšia dovolená podchodná výška rampy nameraná na zvislici je tiež 2 100 mm. Aký je teda priemerný užívateľ schodov? Rôznymi druhmi testovania a výpočtov sa dospelo k tomu, že človek priemernej výšky a hmotnosti pri zostupe a výstupe potrebuje 60 až 90 cm na šírku, 35 cm na dĺžku, keď stojí na mieste alebo 75 cm pri chôdzi, priemerná dĺžka kroku je 63 cm a výška samotného schodiska musí byť 180 až 200 cm, aby nedošlo k udieraniu hlavy.

Dôležitým faktorom pre správny výber schodiska sú priestorové možnosti. Veľkú rolu pritom hrá celková výška podlažia (spodná podlaha - horná podlaha), hrúbka stropu a veľkosť stropného otvoru. Ak nie je stropný otvor dostatočne veľký, hrozí nedostatočná tzv. podchodná výška, ktorá by mala byť minimálne 195 cm (čo zodpovedá výške postavy). U vretenového schodiska by stropný otvor mal byť o 6-10 cm väčší, než je vonkajší priemer schodiska - medzi madlom a stenou by mali zostať minimálne 3 cm pre ruku.

Dôležité normy a legislatíva pre schody

Prehľad relevantných slovenských technických noriem

Medzi najzákladnejšie patria STN 73 4130, STN 74 3305 a STN 73 0831, ktoré definujú výšky, vzdialenosti, počet stupňov, držadlá a medzery výplní. Tieto normy stanovujú, že každý stupeň musí mať rovnakú výšku a v jednom ramene sa môže nachádzať maximálne 16 stupňov - schodov. Súčiniteľ šmykového trenia povrchu šikmej rampy, povrchov schodišťových podest a stupňov vonkajších schodíšť je tiež daný slovenskou technickou normou.

Z vyššie uvedených skutočností môžeme usúdiť, že navrhnúť funkčné schodisko, ktoré zároveň zodpovedá predpísanej norme STN 73 4130 a ďalším podobným, je veľmi zložitá záležitosť plná na sebe závislých výpočtov.

Kolaudácia a súlad s predpismi

Akékoľvek schodisko bez dodržania týchto noriem - napríklad bez zábradlia pri výške schodiska nad 50 cm - nemôže prejsť kolaudáciou a predstavuje reálne riziko pre užívateľov. Riziko sa týka mladých aj starých, preto sa maximálnej bezpečnosti nikdy nesnažte zbaviť alebo ju zľahčovať.

Typy a konštrukcie schodísk

Konštrukciu môžeme vybudovať z rôznych dostupných materiálov a v najrozmanitejších podobách. Vo väčšine prípadov chceme, aby schodisko bolo pevné, odolné voči mechanickému namáhaniu a pohodlné, ale zároveň estetické, nezaberalo veľa cenného priestoru stavby a pokiaľ možno nestálo veľa peňazí.

Výber materiálu a konštrukcie

V prvom rade sa treba rozhodnúť, či budú schody betónové, alebo montované. Prvej skupine požiadaviek (pevnosť a odolnosť) zodpovedajú schodiská betónové s mohutnou nosnou, väčšinou železobetónovou konštrukciou, prípadne konštrukciou zváranou na mieste. V projekte sa betónové navrhujú statikom a rovno sa na stavbe zrealizujú. Zo skúsenosti ide stále o najlacnejšie riešenie. Betónové schody sú v obľube hlavne kvôli pevnosti a jednoduchosti realizácie. Pri murovaných domoch odporúčame robiť betónové, ak vyslovene nechcete nejaké dizajnové. Dôvod je praktický: tie schody spravíte na stavbe hneď počas hrubej stavby a používajú sa aj pri práci na dome.

Druhej skupine požiadaviek (estetika, priestorová nenáročnosť) lepšie vyhovujú ľahké konštrukcie, často v nezvyčajných kombináciách materiálov, tvorené jednotlivými prvkami montovanými na mieste. Montované schodiská majú zase veľa možností na stvárnenie, avšak častejšie zvykne trpieť „vŕzganím“. Ale ako so všetkým, je to hlavne o kvalite prevedenia.

Základné typy konštrukcií

• Pilierové - vzniklo postupným odľahčovaním steny vretenového schodiska.
• Schodnicové - majú stupne v ramenách podopierané jednou alebo viacerými schodnicami. V oceľovobetónových stavbách schodnice spolu s odpočívadlami vytvárajú pevný celok.
• Samonosné - stupne sú votknuté do nosnej steny na obvode schodiskového priestoru. Navrhuje sa spravidla v rodinných domoch, menších atypických stavbách a pod.
• Doskové - nosnou časťou je oceľovo-betónová doska, ktorej nosná oceľová výstuž sa kladie v smere výstupnej čiary. Dosková konštrukcia sa navrhuje v budovách s veľkou frekvenciou. Výhodou je pomerne veľká únosnosť.
• Zavesené - má jednoduchú a staticky výhodnú konštrukciu. Tento typ sa umiestňuje v pôdoryse objektu ľubovoľne, bez ohľadu na rozmiestnenie zvislých nosných konštrukcií.

Plánovanie a dizajn schodiska

Pri navrhovaní schodísk sa vychádza predovšetkým z funkčných požiadaviek. Väčšina rozmerov je ovplyvnená typom budovy, prevádzkou, ale aj architektonickými požiadavkami. Prvým predpokladom pre správny návrh schodiska je premyslenie a nakreslenie jeho tvaru.

Dostupný priestor a pohodlie

Dostupný priestor je ďalším dôležitým faktorom, ktorý primárne ovplyvňuje dizajn schodov. Ak máme k dispozícii väčší priestor, pokojne môžete plánovať aj väčšie schodisko, ako sú minimálne predpísané požiadavky. V praxi to neznamená nič iné, ako pohodlnejšiu a bezpečnejšiu chôdzu. Čím väčší priestor, tým viac možností máme na bezpečné, praktické a funkčné schodisko, ktoré umožní lepšie prepojenie so zvyškom priestoru a obohatí ho. Ak je to len trochu možné, uprednostnite schodisko s väčšími rozmermi, chôdza po schodoch bude oveľa pohodlnejšia, funkčnejšia a bezpečnejšia. Nie je nič nepríjemnejšie ako povedzme príliš malá hĺbka schodov, príliš vysoké a strmé schody, príliš úzke alebo príliš široké schody. Napríklad, chôdza po nevhodne realizovaných schodoch unavuje.

Pri hlbšej analýze potrieb počas stavby alebo rekonštrukcie možno zistíte, že neviete, aké schodisko chcete. Nesmieme zabudnúť ani na osvetlenie a taktiež na pohodlnú údržbu. Z hľadiska funkcie treba určiť, či ide o schody hlavné alebo vedľajšie. Jednotlivé prvky navrhujeme a dimenzujeme tak, aby nám v prvom rade umožňovali bezpečnú a pohodlnú chôdzu. Zohľadňujeme pritom pohybové možnosti ľudského tela, najmenšiu námahu a spotrebu energie pri chôdzi.

Úloha architekta a výška izieb

Pri návrhu domu na mieru alebo dokonca v nejakom poschodovom byte odporúčame si poriadne vyjasniť s vašim architektom niekoľko dôležitých bodov. V opačnom prípade môžete byť po nasťahovaní do domu sklamaný napríklad strmosťou schodov. Projektanti a architekti majú s touto činnosťou bohaté skúsenosti, schodisko je jedna zo základných vecí v dispozícii domu a musia sa spočítať veľmi presne.

So schodmi priamo súvisí aj výška izieb. Svetlá výška obytných miestností musí byť najmenej 2 600 mm. Je tu preto veľká voľnosť, ak to necháte na architekta, zvyčajne sa bude riadiť normou. Bežná výška v existujúcich starších bytovkách je 2600-2650 mm alebo aj menej, lebo donedávna platila norma na minimálne 2400 mm. Pri rodinných domoch sa bežne navrhuje na prízemí v hlavnom obytnom priestore výška okolo 2800 mm. Je to z dôvodu, že často máme v domoch veľký otvorený priestor, a nižšia výška môže vtedy pôsobiť „klaustrofobicky“. Druhý dôvod je, že v ostatných priestoroch ako chodby, kúpeľne, šatníky sa znižujú podhľady o cca 200-250 mm kvôli vedeniu rozvodov riadeného vetrania. Z toho vyplýva, že vyššie schody sú menej hlboké ako nižšie.

Tvar schodiska a efektivita priestoru

Tvar schodov má podstatný vplyv na riešenie domu. Ak preferujete nejaký tvar, hneď na začiatku to architektovi povedzte, lebo tvar zásadne ovplyvňuje riešenie pôdorysov a často je nemožné tvar dodatočne zmeniť. V ateliéri s kolegami, keď je to možné, s obľubou používame priamočiare schody. Síce to tak nevyzerá, ale sú najšetrnejšie na plochu. Zalomené dvojramenné schody navodzujú dojem, že sú úspornejšie, majú ale veľkú plochu medzipodesty. Aj snahou o zrušenie medzipodesty a vytvorením zatočeného schodiska sa oproti rovným extra úspora nekoná.

Točité schodisko nie je tak pohodlné ako schody s rovnakými stupňami. Kruhové schodisko, hoci vyzerá efektne, je užívateľsky považované za najhoršie riešenie a nekoná sa pri ňom žiadna úspora priestoru, skôr naopak. Pri návrhu úsporných domov sa snažíme dosiahnuť určité parametre na 1 m² úžitkovej plochy. Ale pozor, schody sa do tejto plochy nepočítajú! To znamená, že čím sú väčšie, tým je plocha domu väčšia, ale reálne sa do posudzovacích výpočtov počíta s menšou plochou. „Papierovo“ preto dom vychádza horšie. Aj z tohto dôvodu sa môžete často pri rôznych návrhoch pasívnych domov stretnúť s malými úspornými schodiskami, ktoré často hraničia s komfortom používania. Ono schody sa dajú navrhnúť aj úzke, strmé a úsporné. Zvyknete si a naučíte sa po nich chodiť, ale treba myslieť aj na nábytok.
