Rozvodná skrinka, často nazývaná aj modulárny rozvádzač, bytová rozvodnica alebo ističová skrinka, zosobňuje bezpečnosť, prehľad a funkčnosť každej elektroinštalácie. Bežne ju nájdete v interiéri domu, bytu alebo inej budovy a jej veľkosť zodpovedá rozsahu a náročnosti elektrických obvodov. Montáž, respektíve zapojenie rozvodnej skrinky, by mal riešiť len odborník, elektrikár s platným osvedčením. Nielen preto, že si to vyžaduje legislatíva, ale taktiež preto, že samotné zapojenie so sebou prináša úskalia, ktoré môžu prekvapiť aj skúseného majstra.
Rozvodnice, rozvádzače a rozvodné skrinky zahŕňajú veľké množstvo elektroinštalačných komponentov, medzi ktorými je však rozdiel. V niektorých prípadoch dokonca zásadný. Okrem toho, že si ich samotní predajcovia zaraďujú do kategórií s odlišným názvom, aj samotní elektrikári používajú pomenovania, ktoré môžu byť pre laika mätúce.
Rozvodná skrinka: Účel a umiestnenie
Rozvodná skrinka je zariadenie, ktorého úlohou je zabezpečiť istenie jednotlivých okruhov v objekte a možnosť ich regulácie (vypnutia/zapnutia) v prípade potreby zásahu. Síce platí, že do jej obsluhy môže zasahovať ktokoľvek (je bežne dostupná), jej zapojenie rieši odborník. Tu už však laik môže naraziť na mierny chaos v pomenovaniach a účeloch jednotlivých elektroinštalačných zariadení tohto charakteru. Je to presne ten objekt, ktorý človek doma alebo v kancelárii hľadá, keď mu vyhodí prúd ističe.
Obvykle sa nachádza pri vchodových dverách domu alebo v technickej miestnosti a obsahuje už dopredu vsadené DIN lišty a mostíky na vodiče. Základným pravidlom pre umiestnenie rozvodovej skrinky v interiéri domu, bytu alebo kancelárie je dostupnosť. To znamená žiadne skrývanie v skrini alebo šatníku a taktiež nie na schodisku. Najčastejšie preto poistkovú skrinku nájdete pri vstupných dverách alebo v technickej miestnosti. Je totiž nevyhnutné dostať sa k nej nie len pre odborníka, ale aj majiteľa či obyvateľa nehnuteľnosti, ktorý by mal bez problémov dokázať vypnúť či zapnúť zvolený okruh alebo nahodiť ističe.
Elektrická rozvodná skrinka v byte, ktorý nie je novostavbou, má svoje logické opodstatnenie presne na mieste, kde je. Ak budete riešiť rekonštrukciu elektrických rozvodov v staršej bytovke, polohu rozvodnej skrinky radšej zachovajte práve pri vstupných dverách - v blízkosti elektromeru. O to menej drážkovania do železobetónu vás čaká.
Typy a konštrukcia rozvodných skriniek
Rozvodná skriňa však môže byť aj v odolnejšej verzii. Znamená to robustnejšiu konštrukciu, ktorá pozostáva nielen z plastu, ale aj z ocele pre ešte vyššiu ochranu pred mechanickým poškodením alebo prienikom neželaných látok a nečistôt. Ďalším mätúcim termínom je elektromerový rozvádzač, ten však ľahko rozoznať vďaka presklenému okienku na odpočet elektromeru.
Zariadenia sú rozdelené podľa niekoľkých parametrov - metódy a miesta inštalácie, úrovne ochrany puzdra. Technika inštalácie sa vyznačuje: nákladné listy (povrchová montáž), zabudovaný (podomietková montáž), poschodie (voľne stojace). Prvé sa inštalujú na zvislý povrch, priamo na steny, podpery a iné podobné konštrukcie. Hlavnou nuansou je, že celý komplex vybavenia s puzdrom je umiestnený vonku. Montáž elektrických panelov druhého typu zahŕňa prípravu špeciálneho vybrania v stene (iný povrch). Puzdro úplne zapadá, zvonku zostáva iba ochranný kryt. Podlahové elektrické panely sú upevnené na vodorovnej rovine (podlaha, stojan).
Pri výbere vhodnej rozvodnej skrinky je potrebné prispôsobiť výber danej elektroinštalácii a konkrétnym nárokom na rozvody. V každom byte alebo dome môžu byť totiž iné. Pri určovaní, koľko modulov budete potrebovať, rátajte aj s dostatočnou rezervou.
Pri určovaní, koľko modulov budete potrebovať, rátajte aj s dostatočnou rezervou. Aký je rozdiel medzi výberom vhodnej rozvodnej skrinky do exteriéru a do interiéru? Minimálne v jej odolnosti. Okrem toho, že platia všetky vyššie uvedené kritériá, ktoré by ste pri výbere mali zvážiť, v tomto prípade je potrebné zohľadniť aj náročnejšie prostredie alebo riziko mechanického poškodenia. O odolnosti voči nečistotám a vode v rôznom stupni hovorí trieda krytia a označuje sa dvojčíslom spojeným s písmenami IP. Veľkým prínosom je aj robustnejšia konštrukcia rozvodnej skrine, napríklad oceľová alebo kovová.
Základňa prístroja je vyrobená z dvoch druhov materiálov: kov, plast. Plast sa častejšie používa na zostavenie malých elektrických panelov pre byt, malé miestnosti. Vonkajší kryt je zvyčajne vyrobený z priehľadného materiálu pre ľahké použitie - displej elektromera je za ním ľahko viditeľný. Kovové je možné doplniť sklenenými alebo priehľadnými plastovými prvkami.
Triedy ochrany (IP kód)
Miesto inštalácie rozvádzača sa vyberá v závislosti od potrieb budovy, miestnosti. Existujú interné a externé zariadenia. Posledné z nich je možné inštalovať vonku a pripevniť ich k vonkajším častiam blokov. Vyžaduje sa však ďalšie puzdro, skrinka na ochranu pred poveternostnými podmienkami, možnými technickými škodami.
Stupeň ochrany je uvedený na obale latinskými písmenami IP a číslami. Najbežnejšie odrody:
- IP20 a 30 - inštalácia v uzavretých suchých miestnostiach je povolená, nie je chránená pred vlhkosťou, iba pred prenikaním cudzích prvkov;
- IP44 a 54 - vyššia mechanická ochrana, inštalácia rozvádzača je možná v budovách a miestnostiach s vysokou vlhkosťou, vonku, s výnimkou priameho vniknutia vody;
- IP55 a 65 - vysoká úroveň ochrany pred vlhkosťou a prachom, odolávajú agresívnym vnútorným a vonkajším podmienkam, izolované od akéhokoľvek kontaktu.
Existujú aj iné kategórie ochrany, sú však menej časté.

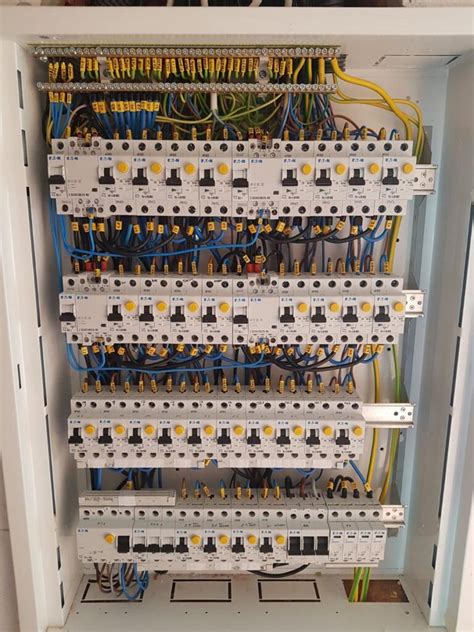

Komponenty bytového rozvádzača
Elektrický panel je komplex jednotlivých technických prvkov, ktoré umožňujú distribúciu elektriny do zásuviek, vypínačov, spotrebičov. Požadované komponenty:
- DIN lišta - slúži na upevnenie ističov k svorkám, je to kovová doska so spojovacími prvkami. Ak je to potrebné, možno ich skrátiť na požadovanú dĺžku a veľkosť.
- Zbernica - jedna umožňuje rozptyl vodičov s nulovým napätím, druhá je určená na uzemňovacie kontakty. Sú inštalované v otvorenej a uzavretej verzii, ktoré sú izolované od dotyku.
- Automatické zariadenia (ističe) - zariadenia určené na automatické odpojenie elektrického obvodu v prípade preťaženia (prepätia, prepätia). Počet zariadení a napájania sa volí podľa potreby.
- Drôty, káble na pripojenie kontaktov.
- Zariadenie na účtovanie spotrebovanej elektriny (elektromer), podľa potreby.
Schéma zapojenia a montáž
Pri zapojení rozvodnej skrine je veľmi dôležité označiť každý jeden drôt v rozvodnej skrinke. Ističe, chrániče a stykače zapájajte výhradne podľa navrhnutej schémy. Na záver nezabudnite nalepiť nielen certifikát od novej rozvodnej skrine, ale taktiež jej schému, aby sa v budúcnosti predišlo komplikáciám alebo zdĺhavým skúmaním, ako schéma rozvodnice vyzerá.
Elektrické vedenie v ktorejkoľvek miestnosti je rozdelené od jedného všeobecného alebo súkromného panelu. Montáž rozvádzačového zariadenia vykonávajú profesionálni remeselníci. Ak nie je možné kontaktovať príslušný servis, je potrebné oboznámiť sa so všeobecnými bezpečnostnými požiadavkami a konkrétnymi bodmi. Životnosť zariadení, elektroinštalácie, ako aj bezpečnosť života, zdravia a majetku vlastníkov priestorov závisia od správnosti konania.
Pri zapojení rozvodnej skrine je veľmi dôležité označiť každý jeden drôt v rozvodnej skrinke. Ističe, chrániče a stykače zapájajte výhradne podľa navrhnutej schémy.
Káblový vstup do štítu: Umiestnenie hlavných káblov do elektrickej skrinky si vyžaduje čas a pozornosť. Následné zapojenie palubnej dosky a finálna kolekcia závisia od správnosti postupu. Štandardné továrenské zariadenia sa vyrábajú tak, aby bolo možné navíjať káble. V hornej a dolnej časti sú otvory na zaskrutkovanie drôtu, stačí prstom stlačiť perforáciu. Klasický priemer je určený pre rúry s prierezom 1,6 a 2 cm. Káble je ľahké vložiť do sklopného elektrického panelu. Je dôležité dobre zafixovať telo a prechádzať potrubím po jednom. Ak je štít zabudovaný, postupujte podľa podrobných pokynov (postup závisí od typu zariadenia). Základňa je upevnená na alabastri a vyrovnaná. V lacných štítoch často chýbajú otvory. Musíte si to sami rezať. Je dôležité nepoškodiť vnútorné komponenty. Neodporúča sa ponechať vo vnútri štítu dlhý „chvost“. Drôty musia byť rezané na požadovanú veľkosť, čo uľahčí následnú inštaláciu RCD a iných zariadení.
Oddelenie káblov vo vnútri rozvádzača: Zostavenie elektrického panelu pre byt a súkromný dom znamená správne vedenie vodičov vo vnútri skrinky. Najskôr sa z káblov odstráni vonkajšia izolačná vrstva. Je dôležité nepoškodiť žily vodičov, potom by ste mali zanechať kontrolnú značku, aby ste sa pri nasledujúcich krokoch nezamotali. Bežná papierová páska bude stačiť, hodí sa ako „svetlo / detská izba“, „svetlo / spálňa“. Je to možné iným spôsobom, hlavnou vecou je, že nie len majster dokázal rozlíšiť zložky skupiny a ich účel. Usporiadanie s modulárnymi prvkami sa vykonáva v súlade s účelom kábla (fáza, nula, zem). Je dôležité zmerať správnu dĺžku, aby bol kábel dostatočný.
Montáž modulových panelových prvkov: Ak sa pripájate prvýkrát, je potrebné správne zostaviť elektrický panel a automatické moduly podľa podrobných pokynov. Je dôležité odstrániť nepotrebné prvky, zabezpečiť dostatočné osvetlenie. Najskôr pripravte požadované bloky: istič; relé na riadenie napätia (ochrana domácich spotrebičov pred prepätím); RCD; stroje diferenciálneho typu; krížové moduly. Ak máte určité zručnosti v práci s elektrickou energiou a elektroinštaláciou, nebude ťažké zostaviť jednofázový merač. Montáž trojfázového štítu sa vykonáva podľa rovnakej schémy, jediný rozdiel je v počte žíl a uzavretých kontaktoch. Prvky sú pripevnené k lište v určenom poradí pomocou svoriek. Po kontrole správnosti pripojenia až potom pokračujte ku kontaktom terminálu. Uvoľnite skrutky a pomocou hrebeňov rozdeľte drôty. Fáza pre RCD, modulárne stroje a ďalšie komponenty je distribuovaná zo vstupného spínača. Nula sa odoberá zo svorky stroja na vstupe RCD. Voľný koniec neutrálneho kábla je pripojený k nule hlavnej zbernice (prepínanie sa vykonáva jediným modrým vodičom). Ak nepoužívané kontakty zostanú, mali by byť zaistené skrutkovačom. Potom sa vykoná konečná kontrola podľa predtým pripravenej schémy elektrického panelu. Potom sa v testovacom režime použije napätie. Množstvo elektriny na svorkách sa meria pomocou multimetra alebo iného zariadenia.
Montáž bytovej rozvodnice s prívodom zdola
Istič: Kľúčový ochranný prvok
Istič je zariadenie, ktoré otvára elektrický obvod v prípade preťaženia alebo skratu. Na zabezpečenie elektrických zariadení a štítu sú nainštalované modulárne ochranné zariadenia - automatické stroje. Moderné zariadenia rýchlo reagujú na výskyt nadprúdov a otvárajú elektrickú sieť.
V štítoch funguje rovnaké pravidlo pre pripojenie strojov ako v iných zariadeniach - napájanie sa spúšťa iba z hornej časti zariadenia. Holé káblové žily sú pripevnené k svorkám modulu špeciálnymi západkami, napríklad skrutkami. Je potrebné zabrániť, aby sa na kontakty dostali kúsky izolácie, vlhkosti a prachu - ak sa okamžite neobjaví, môže v časti miestnosti alebo v celej (podľa skupiny pripojených svoriek) zmiznúť elektrina, prípadne oheň. K jednej svorke AB je zakázané pripájať káble rôzneho priemeru. Hrubý získa dobrý kontakt a tenký zhorší a počas prevádzky sa začne topiť. Ak je jadro kábla pevné, pre lepšie pripojenie sa odporúča ohnúť ho v tvare U a potom ho otočiť. To poskytuje väčšiu kontaktnú plochu a lepšiu vodivosť. Pre lankové drôty by sa mali použiť špeciálne spojovacie prvky NSHVI-2 a NSHV.
Prúdový chránič (RCD) chráni pred chybovým prúdom (únik na PE, zásah človeka), ale neobsahuje nadprúdovú ochranu. Kombinovaný chránič (RCBO) spája funkciu ističa aj prúdového chrániča v jednom prístroji a zvyšuje selektivitu. Odporúča sa mať viac RCD alebo RCBO - napríklad zvlášť pre svetelné okruhy, zásuvky v izbách, kuchyňu, kúpeľňu a technické okruhy. Jeden prúdový chránič pre celý dom je zvyčajne nevhodný.
Pri návrhu rozvádzača je dôležité zvážiť aj prepäťové ochrany (SPD). Podľa typu pripojenia a bleskovej ochrany objektu doplňte SPD (typ 1/2/3). V rodinných domoch býva SPD typu 1 často v elektromerovom rozvádzači (pri LPS), SPD typu 2 zvyčajne v bytovom rozvádzači.
Pri výbere rozvodnice myslite na rezervu radov a modulov. Rozvádzač, ktorý je „plný na 100 %“ už pri montáži, je zle navrhnutý. Odporúča sa rozdeliť okruhy pod viaceré RCD / RCBO a nekonať celý dom pod jeden prúdový chránič.

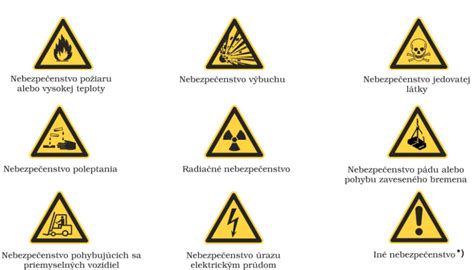

Dôležité bezpečnostné pokyny a normy
Montáž panelov tohto typu vyžaduje vysoké napätie, preto je dôležité znížiť pravdepodobnosť kontaktu s vnútornými časťami. Preto montáž elektrického panelu znamená zhodu s určitými požiadavkami: plnenie prvkov berúc do úvahy odporúčania uvedené v technických dokumentoch, je zakázané prekročiť počet zariadení; prítomnosť označenia elektrickej ochrany je povinná, je tu uvedené prípustné napätie zariadenia; materiály, z ktorých je elektrický panel a jeho časti zostavené, nesmú viesť prúd a vznietiť sa; označenie je na kábloch povinné, na označenie jednotlivých skupín prvkov sa používajú špeciálne štítky; svorky sú pripojené k vodičom po jednom, zbernice sú farebne odlíšené (čierna - fáza, modrá - nula); ak sa používa niekoľko ističov, spojenie medzi nimi sa vykonáva pomocou špeciálneho vodiča zbernice; uzemnenie je povinné pre telo a kryt.
Technická dokumentácia elektrického panelu obsahuje potrebné informácie: typ zariadenia, trieda, postup ochrany pred vlhkosťou a prachom, odporúčania a opatrenia týkajúce sa inštalácie. Je potrebné prísne dodržiavať stanovené požiadavky.
Návrh rozvádzačov a istenia vychádza najmä z noriem STN 33 2000-4-41 (Ochrana pred úrazom elektrickým prúdom), STN 33 2000-5-53 (Spínacie a riadiace prístroje) a STN 33 2130 (Elektrické inštalácie nízkeho napätia v obytných a občianskych budovách). Rozvádzač je ochranné zariadenie - zle navrhnuté radenie ističov, chráničov a SPD môže znížiť úroveň ochrany pred úrazom aj pred požiarom. Článok slúži na lepšie pochopenie problematiky.
Pri návrhu vždy vychádzajte z projektu elektroinštalácie a platných noriem. Návrh rozvádzača by mal robiť projektant elektro alebo kvalifikovaný elektrikár s potrebnou praxou. Pri zmenách v existujúcej inštalácii je vhodné spracovať aktualizovanú dokumentáciu a vykonať revíziu.
