Strechy, hlavne tie šikmé, sa rozhodujúcou mierou podieľajú na výslednom vzhľade celej nehnuteľnosti. Ich nosný základ predstavuje krov. Krov, ako hlavná nosná konštrukcia šikmej strechy, je kľúčovým prvkom pre jej stabilitu a funkčnosť. V historických budovách sa na konštrukcie zastrešenia takmer výhradne používali drevené konštrukcie krovov. V tomto článku sa zameriame na jeden z tradičných typov krovov - hambálkový krov, jeho charakteristiky, princípy fungovania a jeho miesto v modernej architektúre.
História a vývoj strešných konštrukcií
Tesárstvo patrí k historicky najstarším remeslám. Základné rozdelenie striech vychádza predovšetkým z ich tvaru, ktorý následne ovplyvňuje výber vhodnej konštrukčnej sústavy. Nosnou konštrukciou strechy je obvykle klasický drevený krov alebo na materiál úspornejšie priehradové väzníky. V každom prípade krov nesie celé zaťaženie vlastnou hmotnosťou, ale aj hmotnosť krytiny, pričom nemožno opomenúť ani zaťaženie spôsobené snehom a vetrom. V minulosti sa stretávame s rôznymi typmi nosných konštrukcií.
Prvou bola tzv. sochová konštrukcia, ktorej základ tvorili stĺpy - sochy zapustené v zemi pred predným a zadným priečelím stavby domu. Stĺpy mali na konci rázsochy, v ktorých bola položená vrcholová väznica. Na nej viseli páry krokiev, ktoré sa spodnou časťou opierali o hornú časť obvodových múrov domu. Vrcholová väznica a stĺpy (sochy) teda prenášali väčšinu zaťaženia z konštrukcie strechy.
Druhým typom nosnej konštrukcie strechy bola nožnicová konštrukcia, ktorú tvorili páry brvien osadené na prednom a zadnom priečelí, prípadne aj nad priečnymi stenami domu. Páry brvien boli v hornej časti prekrížené, čím tvorili lôžko na uloženie vrcholovej väznice. Páry krokiev boli opäť v hornej časti zavesené na vrcholovej väznici a spodným koncom boli opreté o hradu na hornom okraji pozdĺžnych stien. Zaťaženie od strechy teda prenášali priečne steny domu.
Krokvová nosná konštrukcia strechy dostala názov podľa nosného prvku - krokiev. Dvojice krokiev boli v hornej časti spojené (najčastejšie tzv. preplátovaním) a spevnené vloženým priečnym trámikom. V dolnej časti boli zakotvené v priečne uložených stropných hradách alebo v hrade položenej a upevnenej na hornom okraji pozdĺžnych stien budovy - pomúrnice. Takto prenášali zaťaženie priamo do obvodových stien domu. Optimálny sklon strechy s touto konštrukciou je 45° a rozpon do 6 metrov. Krokvová konštrukcia krovu sa na Slovensku veľmi rozširovala a v 19. storočí sa vyskytovala takmer na celom území (s výnimkou južného Slovenska). V nasledujúcom období bola postupne nahrádzaná novšími konštrukciami krovu.
Hambálkový krov: Charakteristika a princípy fungovania

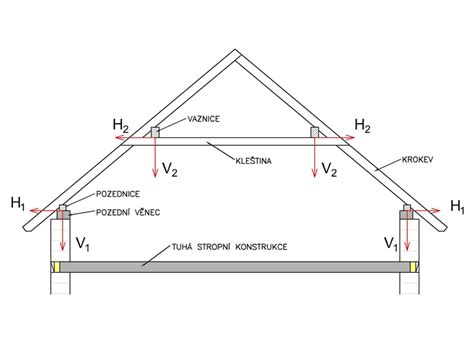

Hambálkový krov predstavuje jeden z najstarších a najjednoduchších typov krovových sústav. Hambálková nosná sústava krovu vznikne vložením hambálka alebo klieštiny medzi dve krokvy v hornej tretine jej dĺžky. Vznikne trojuholníková sústava pozostávajúca z hambálka a krokiev, ktorá je schopná preklenúť vzdialenosť obvodových stien 6 až 8 metrov. Výhodou hambálkového krovu je vytvorenie voľného priestoru v podkroví bez stĺpov a väzníc v tvare A. Pri zobytnení podkrovia je hambálkový krov ideálny, keďže umožňuje vytvoriť voľný priestor.
Kľúčový prvok: Hambálek
Dubový hambálek je klíčovým prvkem každého krovu. Tento horizontální nosník spojuje krokve a zajišťuje jejich stabilitu, čímž zabraňuje deformaci střechy a zvyšuje její pevnost. Díky použití masivního dubového dřeva je hambálek nejen konstrukčně spolehlivý, ale také mimořádně trvanlivý a esteticky působivý. Hambálek je jedním z nejdůležitějších prvků hambálkového krovu. Spája dvojice krokví, stabilizuje ich polohu a prenáša zatíženie spôsobené větrom, snehom alebo samotnou krytinou. Použití dubového dřeva v tesařství je zárukou dlouhé životnosti a odolnosti. Dub je tvrdé, husté a pružné dřevo, ktoré odolává vlhkosti, hmyzu i hnilobě. Dubový hambálek si zachovává své vlastnosti po desiatky let a nevyžaduje složitou údržbu.
Princíp fungovania a konštrukčné detaily
Základným prvkom hambálkového krovu sú krokvy, ktoré sa dopĺňajú o vodorovný prvok nazývaný hambálok. Tento hambálok horizontálne spája dve oproti sebe stojace krokvy. Pri symetrickom zaťažení pôsobí na krokvy ako vodorovná stredná podpera, čím znižuje ich namáhanie na ohyb. Vzdialenosť medzi jednotlivými väzbami v hambálkovom krove sa zvyčajne pohybuje v rozmedzí 0,9 až 1,2 metra. Hambálok sa vkladá medzi každú dvojicu krokiev v konštrukcii.
Kľúčovým aspektom pri konštrukcii hambálkového krovu je spojenie hambálkov s krokvami. Je dôležité, aby toto spojenie neoslabilo prierez krokvy, nakoľko práve v tomto mieste sú krokvy najviac namáhané ohybovým momentom. Vhodným riešením je vytvorenie hambálkov v podobe klieštin, ktoré zabezpečujú pevné a zároveň neoslabujúce spojenie. Jednostranné alebo obojstranné klieštiny, ktoré sú súčasťou hambálkového krovu, sa ku krokvám upevňujú svorníkmi a závitovými tyčami. Pri väčšej dĺžke krokví než 4,50 m bol každý pár krokví rozepřen krátkým vodorovným trámcem, tzv. hambálkem. Hambálek bol namáhaný na tlak a bol osadený najvyššie 4,50 m od okapu. Hambálek bol s krokvemi spojený čepem nebo přeplátováním. U vysokých střech s velkým sklonem bolo niekedy nutné použiť dva hambálky.
Tesařské spoje – Čepování | Princip, využití v krovu
V hambálkovej sústave je nevyhnutné správne zachytiť horizontálne sily, ktoré vznikajú v mieste osedlania krokvy na stenu. Toto sa realizuje buď pomocou kovových kotiev, alebo prostredníctvom spoľahlivého tesárskeho spoja so stropnicou, napríklad šikmým zapustením. Tým sa zabezpečí celková stabilita a odolnosť konštrukcie. Spoje jednotlivých prvkov väznicovej sústavy sa vyhotovujú klasickým tesárskym spôsobom čapovaním, kampovaním, preplátovaním atď. V hrebeni sa zvyknú spájať preplátovaním, teda tvarovým spojením, pričom každý spoj musí byť zaistený mechanickým spojovacím prostriedkom. V spodnej časti sa krokva pripevňuje na spodnú okrajovú väznicu - pomúrnicu -, ale aj na prípadné ďalšie väznice pomocou tzv. osedlania. Osedlanie je tesársky spoj, pri ktorom sa do krokvy vyhotoví zárez, čo tvarovo presne dosadne na pomúrnicu. Aby nedošlo k oslabeniu prierezu krokvy, čo by mohlo viesť k zlyhaniu konštrukcie strechy, osedlanie by nemalo siahať hlbšie ako do tretiny výšky krokvy.
Porovnanie s inými typmi krovov
Pre lepšie pochopenie výhod a špecifík hambálkového krovu je užitočné porovnať ho s inými bežnými typmi krovových sústav, predovšetkým s väznicovým krovom.
Väznicový krov
Väznicový krov je vhodný na komplikované pôdorysy striech a pri použití viacerých väzníc umožňuje vytvárať strešné konštrukcie na veľké rozpätia. Základným nosným prvkom sú vodorovne uložené hranoly - väznice. Ak je väznica uložená na obvodovú nosnú stenu, nazýva sa pomúrnica. Plocha pomúrnice, ktorá leží na murive, musí byť impregnovaná. Na väznice sa v smere najväčšieho spádu strechy kladú krokvy. Podľa typu krytiny strešný plášť nesie latovanie alebo debnenie. Krokvy, ktoré podopierajú latovanie, sú vzdialené od seba 0,9 až 1,2 m. Kladú sa kolmo na odkvap a sú osadené na väzniciach. Väznica je podopretá stĺpmi vzdialenými 3 až 4,5 m, t. j. pod každou treťou až štvrtou krokvou. Stĺpiky bývajú väčšinou štvorcového prierezu a do väzníc, väzných trámov sa čapujú alebo zapúšťajú. Sústava krokví so stĺpmi, väznicami a s väzným trámom sa nazýva plná väzba. Plné väzby striedajú tri až štyri prázdne väzby. Klieštiny a vzpery v plných väzbách stužujú krov v priečnom smere. Väznicová nosná sústava sa používa na preklenutie väčších rozponov (6 až 16 metrov), kde by sa dlhšie krokvy bez podopretia prehýbali. Počet stredových väzníc je priamoúmerný rozponu strechy. Vzdialenosť medzi väznicami by nemala presiahnuť 4,5 metra a vzdialenosť medzi väznicou a hrebeňom 2,5 metra. Na väznice sa v smere spádu strechy kladú krokvy.

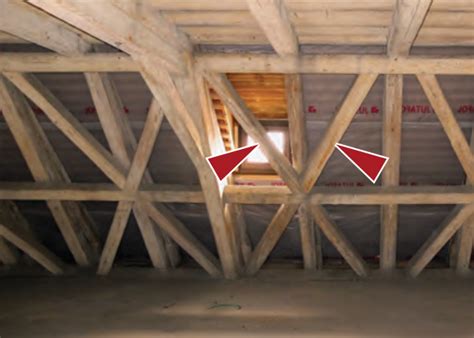

Rozdiely a výhody hambálkového krovu
Hlavný rozdiel spočíva v tom, že v hambálkovom krove nie sú potrebné väzné trámy ani zvislé stĺpy na podoprenie väzníc, čo zjednodušuje konštrukciu a znižuje množstvo materiálu. Každá väzba je plná, čo znamená, že je kompletne vystužená hambálkom. Táto jednoduchosť robí hambálkový krov ideálnym pre menšie stavby, rodinné domy a rekreačné objekty, kde nie sú potrebné rozsiahle rozpätia. Hambálkové drevené krovy sú používané najčastejšie pre zastrešenie rodinných domov s obytným podkrovím do rozpätia 10 metrov. Výška miestností podkrovia býva stanovená práve výškou umiestnenia hambálkov.
| Typ krovu | Charakteristika | Typické rozpätie | Nosné prvky a stĺpy | Využitie |
|---|---|---|---|---|
| Hambálkový krov | Jeden z najstarších a najjednoduchších typov, každá väzba je plná. | 6 - 8 metrov (až do 10 metrov) | Nepotrebné väzné trámy ani zvislé stĺpy. | Menšie stavby, rodinné domy, rekreačné objekty, obytné podkrovia. |
| Väznicový krov | Vodorovne uložené väznice podopierajú krokvy, plné väzby striedajú prázdne. | 6 - 16 metrov | Väznice podopreté stĺpmi a väznými trámami. | Komplikované pôdorysy, väčšie rozpätia, budovy s viacerými nosnými stenami. |
| Väzníková sústava (prefabrikovaná) | Skladá sa z priestorovo stužených prefabrikovaných priehradových väzníkov. | Veľké rozpätia | Subtílne drevené hranoly spájané oceľovými styčníkmi. | Moderná výstavba, nízka hmotnosť, rýchla montáž, úspora nákladov, pasívne domy. |
Špecifické typy krovov
Okrem hambálkového a väznicového krovu existuje celý rad ďalších konštrukčných sústav, ktoré sa líšia svojím tvarom, použitými prvkami a oblasťou aplikácie. Medzi ne patria:
- Vlašská sústava: Tento typ krovu vďačí za svoje meno Taliansku, kde sa v minulosti hojne používal. Základom sú plné väzby, spravidla vešadlá, vzdialené od seba 4 až 5 m. Na ne sa kladú rovnobežne so žľabom hranoly s rozmerom približne 120 × 160 mm, nazývané väzničky.
- Pílové strechy: Konštrukcia pílových striech zabezpečuje dobré osvetlenie a odvetranie vnútorných priestorov. V minulosti sa preto s obľubou používali na zastrešenie priemyselných budov. Každá väzba je plná, podopretá stĺpom v mieste styku strešných rovín. Vzdialenosť väzieb je 4 až 5 m.
- Ardantova sústava: Táto sústava sa vyznačuje tým, že sa v nej podarilo vylúčiť väzné trámy. Ardantova sústava umožňuje zastrešenie veľkých rozponov do 20 a viac metrov a využíva princíp vzpery a vešadla. Šikmé vzpery sa kotvia do stĺpov umiestnených v obvodovej stene.
- Krovy veží: Na zastrešenie veží sa používajú krovy odvodené z väznicovej sústavy. Charakterizuje ich tvar strechy s veľkým pomerom výšky ku šírke, zostrojený na pomerne malom pôdoryse.
- Väzníková sústava: Sústavu tvoria väzníky priečne uložené vo vzdialenostiach 0,9 až 1,2 m. Skladajú sa z priestorovo stužených prefabrikovaných dielcov - priehradových väzníkov. Tieto krovy sú v USA a západnej Európe veľmi populárne pre svoju nízku hmotnosť, presnosť a veľmi rýchlu montáž.
- Rámová sústava: Rámová sústava vzniká doplnením väzníkov o stojky, ktoré sa kotvia do základu a tvoria zároveň oporu pre obvodové steny. Vzdialenosť rámu je najčastejšie 4 m.
- Skružové oblúky: Tieto konštrukcie pochádzajú z Francúzska. Skružový oblúk môže mať rôzne tvary - polkruhový, úsečkový (segmentový), eliptický, parabolický alebo vlnite prehnutý. Priebežne sa zabezpečujú oceľovými objímkami.
- Lamelová klenba: Najstaršou sústavou tohto typu je lamelová klenba, v ktorej je jediným nosným a stužujúcim prvkom súčasne veľká lamela prirezaná do požadovaného tvaru.
Voľba materiálu a moderné prístupy
Na konštrukciu krovov sa najčastejšie používa rezivo ihličnatých drevín. V našich končinách je to z ekonomického dôvodu predovšetkým smrek, borovica, jedľa a z listnatých drevín dub a agát. Drevo, resp. jeho mechanické a fyzikálne vlastnosti, predpisuje projekt krovu na základe statického prepočtu vykonaného odborne spôsobilým projektantom.
V súčasnosti, keď je dobrých remeselníkov ako šafranu a zároveň je na nich vyvíjaný tlak v súvislosti s rýchlou realizáciou prác, len málokto sa podujme na výrobu krovu klasickým spôsobom. S klasickými tvarovými tesárskymi spojmi sa môžeme stretnúť pri obnove národných kultúrnych pamiatok, keď krov je súčasťou pamiatkovo chránenej budovy a pamiatkari predpíšu jeho rekonštrukciu použitím klasických technológií. Dnes sa na stavebné konštrukcie upevňujú buď kotvením na vopred osadené závitové tyče, alebo sa kotvia pomocou kotiev, ktoré sa aplikujú nezávisle od tzv. mokrých procesov.
Pri zobytnení podkrovia vznikla požiadavka na úsporu dreva, čiže zmenšenie prierezov jednotlivých prvkov na minimálnu možnú mieru a takú konštrukciu spojov, aby nebolo potrebné prvky spájať tak, aby sa na niektorých miestach zrezávali a oslabovali. Toto zmenšenie prierezu jednotlivých prvkov krovu je pri zateplených podkroviach významné aj z energetického hľadiska, lebo umožňuje zatepliť priestor prakticky v celej hrúbke tepelnoizolačným materiálom, a tým je strecha lepšie tepelne izolovaná. Samotné drevo má totiž súčiniteľ tepelnej vodivosti až 4-krát vyšší ako tepelnoizolačné materiály. To znamená, že v miestach, kde sa v ploche strechy nachádzajú iba krokvy bez izolácie, uniká teplo až 4-krát rýchlejšie. Použitím krokiev z priehradových nosníkov sa pomerne jednoduchým a lacným spôsobom dá umiestniť do priestoru medzi nimi izolácia s hrúbkou až 40 cm (a to bez tepelných mostov a nutnosti uchytávať izoláciu pod alebo nad krokvami), čo je už štandard pre pasívne domy. Od 1. 1. 2016 je platná nová legislatíva pre tepelnú izoláciu šikmej strechy, ktorá si vyžaduje jej hrúbku približne 30 centimetrov. Ak nechcete stratiť príliš veľa centimetrov z priestoru podkrovia, uprednostnite nadkrokvové zateplenie.
Statika a výpočet krovu

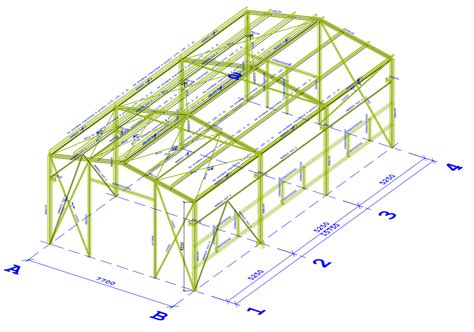

Nosnou konštrukciou strechy je obvykle klasický drevený krov alebo na materiál úspornejšie priehradové väzníky. V každom prípade krov nesie celé zaťaženie vlastnou hmotnosťou, ale aj hmotnosť krytiny, pričom nemožno opomenúť ani zaťaženie spôsobené snehom a vetrom. Funguje na princípe uzatvorených trojuholníkov. Pre výpočet objemu reziva je nutné sa prihlásiť. Tento výpočet Vám umožňuje stanoviť základné prierezy drevených krokiev a hambálkov a zistiť orientačnú spotrebu reziva krovu na vyšetrovanú strechu. Výpočet je empirický a nenahradzuje statický výpočet! Pri zadaní zastrešovanej plochy je možné zistiť orientačnú spotrebu reziva na Vami navrhovaných krovov. Vďaka tomuto nástroju si môžete na základe rozpätia, sklonu strechy, vzdialenosti krokiev a umiestnenia hambálku zistiť prierez drevených krokiev a hambálkov navrhovaného krovu.
