Spätné klapky vo vykurovacích systémoch: Funkcia, typy a aplikácie

Spätná klapka vo vykurovaní je mechanické zariadenie, ktoré umožňuje tok tekutiny alebo plynu iba v jednom smere a bráni jeho návratu alebo spätnému toku.

Hlavným účelom spätných klapiek je zabezpečiť jednosmerný prietok tekutiny alebo plynu v systéme vykurovania a zabrániť ich návratu do predchádzajúcich častí systému.

Spätné klapy sa často používajú v rôznych častiach vykurovacieho systému, ako sú potrubia, radiátory alebo ohrevné telesá.

Spätné klapy môžu mať rôzne konštrukčné varianty, vrátane pružinových, pákových alebo prúdových klapiet.

Prítomnosť spätných klapiek v systéme vykurovania je dôležitá pre správnu prevádzku a účinnosť systému.

Nižšie nájdete prehľad rôznych typov spätných klapiek, ktoré sa používajú v systémoch vykurovania a iných aplikáciách.

Typy spätných klapiek

Na trhu existuje široké spektrum spätných klapiek, ktoré sa líšia materiálom, konštrukciou a určením.

Spätné klapky pre potrubia a vzduchotechniku

• Spätná klapka tlaková 50mm: Určená pre tlakové potrubia s priemerom 50 mm.
• Klapka, Spätná klapka, FZKZDR-PE-160: Spätná klapka pre polyetylénové potrubia s priemerom 160 mm.
• IVAR Spätná klapka prírubová - séria 05: Prírubová spätná klapka DN 50 s dĺžkou 100 mm.
• IVAR Medziprírubová motýľová spätná klapka - séria D6: Medziprírubová motýľová spätná klapka z liatiny a nerezu, DN 400, dĺžka 140 mm.
• Waterway Spätná klapka 2" pre whirlpooly a masážne vane s pružinou: Špeciálna spätná klapka s priemerom 2" pre vírivky a masážne vane.
• IVAR Spätná klapka závitová nerez - séria Y6: Závitová spätná klapka z nerezu, 5/4", dĺžka 106 mm.
• Eurotis Plnoprietoková mosadzná spätná klapka 1/2: Plnoprietoková mosadzná spätná klapka s priemerom 1/2".
• Spätná klapka kruhová DAOS 125: Spätná klapka určená pre inštaláciu do kruhového potrubia vzduchu. Otvára sa pri prúdení vzduchu v jednom smere a uzatvára sa pri spätnom prúdení. Je samočinne uzatvorená pri absencii prúdenia.
• Spätná klapka-gulička pre narážač DS: Guličková spätná klapka.
• Tesná spätná klapka s magnetickým uzáverom (protizápachová klapka) KAK 80 a KAK 160: Tesné spätné klapky s magnetickým uzáverom, ktoré slúžia ako protizápachové klapky, dostupné vo veľkostiach 80 mm a 160 mm.
• Pachotesná a parotesná spätná klapka 100 mm a 125 mm: Klapky odolné voči vlhkosti, teplotným zmenám a mechanickému namáhaniu, účinne chránia pred prachom. Dostupná vo veľkostiach 100 mm (dĺžka B: 120 mm) a 125 mm.
• Spätná klapka kovová ZKK 150: Kovová spätná klapka s priemerom 150 mm.
• Spätná klapka plastová ZKP 150: Plastová spätná klapka s priemerom 150 mm a dĺžkou 60 mm, vyrobená z plastu ASA s vysokou odolnosťou voči UV žiareniu. Používa sa na zamedzenie spätného tahu v potrubí a inštaluje sa jednoduchým zasunutím do okrúhleho kanála.
• UNOX spätná klapka umývacieho systému KVL1128A: Špecifická spätná klapka pre umývacie systémy UNOX.

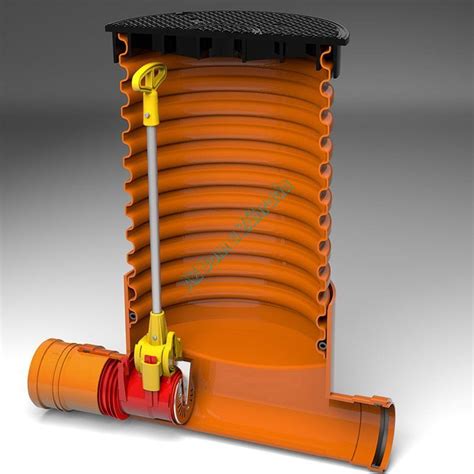

Kanalizačné spätné klapky

Kanalizačné spätné klapky slúžia na ochranu pred spätným tokom odpadových vôd a zabraňujú vniknutiu nežiadúcich elementov do potrubia.

• Kanalizačná spätná klapka koncová MULTI 500 N na potrubie: Koncová spätná klapka s priemerom 500 N, určená na napojenie priamo na kanalizačné potrubie.
• Kanalizačná spätná klapka koncová MULTI 400 N na potrubie: Koncová spätná klapka s priemerom 400 N.
• Kanalizačná spätná klapka koncová MULTI 400 NB na stenu / prírubu: Koncová spätná klapka s priemerom 400 NB, určená na montáž na stenu alebo ako prírubová.
• PVC spätná klapka priebežná DN 160: Priebežná PVC spätná klapka s priemerom DN 160.
• Kanalizačná spätná klapka koncová MULTI 1000 NB MAXI na stenu / prírubu: Veľká koncová spätná klapka s priemerom 1000 NB MAXI, určená na montáž na stenu alebo ako prírubová.

Kompozitné koncové spätné klapky so šikmým tanierom a nerezovým závesom sú určené pre napojenie priamo na kanalizačné potrubie. Sú vybavené tesnením z EPDM a nerezovou spojkou, ktorá zaručuje jednoduché a vodotesné napojenie s odolnosťou voči tlaku 1 Bar (10m vodného stĺpca).

PVC spätná klapka priebežná DN 160 sa používa proti spätnému chodu kanalizácie a proti nežiadúcemu vniknutiu hlodavcov do kanalizácie. Funguje automaticky, vďaka čomu sa pri spätnom chode vody automaticky uzavrie.

Mosadzné a nerezové spätné klapky

• Celomosadzná spätná klapka UNI 1" - 25 (1") - PN10: Celomosadzná spätná klapka s priemerom 1" (25 mm) a tlakovou triedou PN10.

Celomosadzná spätná klapka UNI je určená na udržanie vodného stĺpca v potrubí a zabraňuje spätným nárazom.

Aplikácie spätných klapiek v systémoch vykurovania

Spätné klapky nachádzajú uplatnenie v rôznych systémoch vykurovania, vrátane podlahového vykurovania.

Podlahové vykurovanie

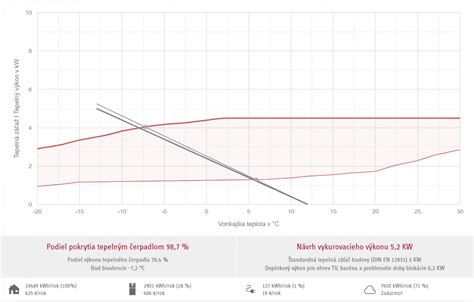

Podlahové vykurovanie je nízkoteplotný, ekonomicky úsporný a esteticky nerušivý vykurovací systém. Ekonomiku prevádzky podlahového vykurovania je možné významným spôsobom pozitívne ovplyvniť kombináciou s nízkoteplotnými zdrojmi, ako sú napr. tepelné čerpadlá THERMIA. Využitím princípu prenosu tepla sálaním je možné dosiahnuť ďalšie úspory energií, a to v rozsahu 10 % až 13 %.

Podlahové vykurovanie, ako nízkoteplotný vykurovací systém, využíva pre dosiahnutie požadovanej teploty v priestore vykurovaciu vodu s teplotou nižšou, ako klasické systémy radiátorové. Pri prenose tepla do priestoru je využívaný fyzikálny proces sálania, pri ktorom sa energia šíri do priestoru vo forme elektromagnetického žiarenia, prostredníctvom naakumulovanej vykurovacej dosky.

Ideálna skladba pre inštaláciu podlahového vykurovania je taká, ktorá zabezpečí dostatočnú tepelnú izoláciu vo vzťahu, či už je inštalácia podlahového vykurovania v podpivničenej alebo nepodpivničenej miestnosti, pevnostnej fixácii vykurovacej trubky a stabilite betónovej dosky. Vplyv na výškovú skladbu podlahového vykurovania má aj typ betónovej mazaniny.

Stále častejšie sa pri inštaláciach podlahového vykurovania stretávame s nevhodne zvolenými a následne použitými typmi zmiešavacích zostáv, ktoré majú zabezpečiť zodpovedajúcu teplotnú reguláciu vykurovacej vody podlahového vykurovania. Predovšetkým sa jedná o zmiešavacie zostavy vo vzťahu k rôznym typom nízkoteplotných zdrojov, akými sú napr. tepelné čerpadlá THERMIA.

Nedodržanie stanovených teplotných (hygienických) limitov podlahového vykurovania podľa ČSN EN 1264-1÷4 môže za určitých ďalších okolností spôsobiť problémy osobám v priestore sa vyskytujúcim. Predovšetkým sa jedná o problémy s krvným obehom.

Výber a inštalácia

Pri výbere spätnej klapky je dôležité zohľadniť jej určenie, priemer potrubia, materiál a požadovanú tesnosť. Pri inštalácii je potrebné dodržiavať pokyny výrobcu a príslušné normy.

Lisovacie zariadenia pre realizáciu systémov ALPEX, ALPEX - GAS ale aj IVAR.PRESS FITTING SYTEM je možné si vyžiadať prostredníctvom našich obchodných zástupcov a prostredníctvom objednávky náradia na internetovej stránke www.ivarsk.sk, v sekcii požičovňa náradia. Zapožičanie je na 14 dní ZDARMA.
