Komplexný sprievodca betónovými vodomernými šachtami: Od výberu po montáž

Vodomerná šachta predstavuje kľúčový prvok každej vodovodnej prípojky, ktorý slúži na umiestnenie a ochranu vodomeru a súvisiacich armatúr. Jej správny výber a inštalácia sú nevyhnutné pre zabezpečenie spoľahlivého merania spotreby vody a ochranu citlivých komponentov pred vonkajšími vplyvmi. V tomto článku sa zameriame na rozmery, materiály, typy a postupy inštalácie betónových vodomerných šácht, aby sme vám poskytli komplexný prehľad a pomohli pri rozhodovaní.

Čo je vodomerná šachta a prečo je potrebná?

Betónové vodomerné šachty sú betónové výrobky, ktoré sa používajú ako komory pre vodomery. Vodomerné šachty betónové sú objekty umožňujúce manipuláciu a obsluhu vodomeru a ostatných armatúr vodovodnej siete. Hlavnou funkciou vodomernej šachty je bezpečné a prístupné uloženie vodomeru. Toto je obzvlášť dôležité v prípadoch, kedy nie je možné vodomer umiestniť priamo do budovy, alebo ak je miesto napojenia vodovodnej prípojky od budovy príliš vzdialené. Vodomerná šachta slúži na ochranu vodovodnej prípojky. Šachta zároveň chráni vodomer pred poškodením mrazom, nečistotami a mechanickým namáhaním. Zabezpečuje tiež jednoduchý a bezpečný prístup pre odpočet, kontrolu a prípadnú výmenu vodomeru či iných armatúr. Vodomerná šachta umožňuje veľmi jednoduchý a čistý prístup k vodomerom a pripojovacím armatúram.

Niektoré šachty sú navrhnuté tak, aby umožňovali bezproblémový vstup osoby, čo je ideálne pre potreby inštalácie, výmeny alebo odpočtu vodomeru. V spodnej časti šachty je potom možné nainštalovať celý rozvod vrátane vodomeru, čím sa efektívne zamedzí jeho zamrznutiu.

Prečo zvoliť betónovú vodomernú šachtu?

Betónové vodomerné šachty sú tradičným a osvedčeným riešením, ktoré vyniká vysokou pevnosťou a odolnosťou. Betón je tradičným stavebným materiálom. Nepôsobí len svojimi fyzickými vlastnosťami, ale aj psychologicky - je to garant pevnosti a nepriepustnosti. Betónové vodomerné šachty sú najrozšírenejším typom šácht pre rodinné domy či rekreačné objekty. Sú vyrobené z pevného betónového bloku.

Hlavnou výhodou, ktorú betónová vodomerná šachta ponúka je pevnosť, keď je tento materiál všeobecne používaný práve kvôli tejto vlastnosti. V porovnaní s vodomernými šachtami z plastu sa môžete spoľahnúť, že betónová vodomerná šachta vydrží zaťaženie zeminou, prípadný výskyt podzemnej vody a pojazd vozidlami. Vodomerné šachty z betónu sú pevné, pojazdné a majú stabilitu, ktorá im zabraňuje v pohybe pri zdvihnutí podzemnej vody. Ak teda chcete mať istotu, že šachta odolá tlaku zeminy a vozidiel a prípadne tiež podzemnej vode, betón sa javí ako perfektné riešenie.

Betónové šachty sú kompaktné s akýmkoľvek potrubným materiálom a variabilné v požiadavkách na vnútorné prevedenie. Výhodou je tiež pomerne rýchla inštalácia. Betónové vodomerné šachty sú kvalitne spracované a spĺňajú požiadavky správcov vodovodov. Naše betónové šachty sú ideálne pre rôzne aplikácie. Sú navrhnuté tak, aby odolávali náročným podmienkam a zároveň poskytovali bezpečné a spoľahlivé riešenie pre vaše potreby.

Betónové vodomerné šachty vs. Plastové vodomerné šachty

Na trhu sú primárne dostupné dva typy materiálov pre výrobu vodomerných šácht: plast a betón. Každý z nich má svoje špecifické vlastnosti, výhody a nevýhody.

Plastové vodomerné šachty sú vyrábané technológiou rotačného odlievania plastov z prvotriedneho polyetylénu. Vyznačujú sa nízkou hmotnosťou, jednoduchou manipuláciou a odolnosťou voči korózii. Sú často dodávané ako monolitické kusy, čo zaručuje ich vodotesnosť. Ich hlavnými výhodami sú nízka hmotnosť, jednoduchá preprava a montáž, odolnosť voči chemikáliám a korózii a vodotesnosť vďaka bezšvovej konštrukcii (pri monolitických typoch). Sú vhodné pre inštaláciu v rôznych typoch pôdnych podmienok a štandardne vybavené nášľapmi a prestupmi pre potrubie. Niektoré modely sú samonosné a určené iba na obsyp zeminou. Avšak môžu byť menej odolné voči mechanickému poškodeniu pri extrémnych zaťaženiach v porovnaní s betónovými šachtami. V prípade prejazdnej inštalácie je nevyhnutné ich obetónovanie pre zabezpečenie dostatočnej pevnosti a zabránenie deformáciám. Plastové monolitické vodomerné šachty je možné inštalovať ako v pochôdznych, tak aj v prejazdnom režime (do triedy zaťaženia B125) pri dodržaní podmienok rovnomerným obetónovaním šachty.

Betónové vodomerné šachty vynikajú vysokou pevnosťou a stabilitou, odolnosťou voči tlaku zeminy a pojazdnému zaťaženiu. Majú dlhú životnosť a odolnosť voči poveternostným vplyvom. Sú vhodné pre inštaláciu v náročnejších pôdnych podmienkach a tam, kde je predpokladané zaťaženie vozidlami. Môžu byť dodávané ako kompletný blok alebo z jednotlivých prefabrikovaných dielcov. Ich vnútorné vybavenie zahŕňa stúpačky a priechodky pre potrubie. Ich vyššia hmotnosť však sťažuje prepravu a montáž, čo vyžaduje ťažkú techniku. Betónové vodomerné šachty sú vyrobené z vodotesného betónu C25/30 a sú vystužené oceľou S235JR.

Typy betónových vodomerných šácht

Betónová šachta môže byť vytvorená ako kompletný blok alebo sa skladá z jednotlivých častí.

Monolitné vodomerné šachty

Monolitná vodomerná šachta je ideálna pre zákazníkov, ktorí hľadajú maximálnu pevnosť a bezpečnosť. Je vyrobená z jedného kusu betónu, čo zabezpečuje absolútnu tesnosť a odolnosť voči spodnej vode. Vďaka tomu sa monolitné šachty používajú najmä v oblastiach so zhoršenými pôdnymi podmienkami a tam, kde je požadovaná dlhoročná stabilita bez rizika deformácie či presakovania. Vodomerné šachty z liateho betónu sa môžu zhotoviť do debnenia priamo na mieste, alebo sa použijú prvky strateného betónového debnenia.

Skladané (prefabrikované) vodomerné šachty

Skladacie vodomerné šachty predstavujú ľahšiu a cenovo dostupnejšiu alternatívu. Betónové vodomerné šachty z betónových prefabrikátov majú výhodu v kratšej dobe výstavby oproti monolitickým šachtám, v garancii kvality betónu, technickom vyhotovení dielcov a v zabudovaní stúpadiel. Jednotlivé diely umožňujú jednoduchú manipuláciu aj osadenie v úzkych priestoroch. Sú vhodné pre domy, chaty, záhrady či menšie projekty, kde nie je nutná extrémna odolnosť ako pri monolite. Výhodou je aj možnosť výmeny alebo doplnenia dielov v budúcnosti. Do vopred pripravenej jamy sa osádza vodomerná šachta z viacerých betónových prefabrikátov. Betónové dielce vodomernej šachty sa postupne na seba ukladajú buď na sucho alebo do maltového lôžka.

Materiály a konštrukcia

Vodomerná šachta je z vodotesného betónu C25/30 a je vystužená oceľou S235JR. Pevnosť betónu v čase rastie. Dovolené normové zaťaženie bez vlastnej tiaže na hornú dosku vodomernej šachty je 13,1 kN.m⁻². Tieto šachty majú hranatý tvar.

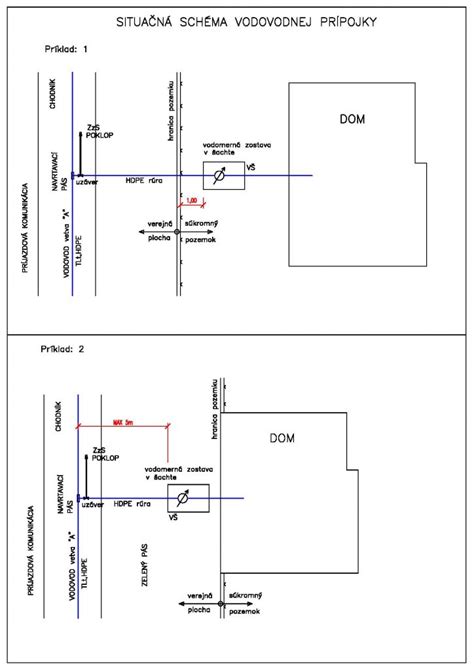

Kde sa vodomerné šachty umiestňujú?

Vodomerná šachta sa umiestňuje mimo budovu, ak nemožno vodomer umiestniť do budovy, alebo ak je miesto vstupu vodovodnej prípojky do budovy vzdialené od hraníc nehnuteľnosti viac ako 10m, prípadne celková dĺžka prípojky od odbočenia z hlavného radu presahuje 25 m. Vodomerná šachta sa zriaďuje na pozemku odberateľa hneď za jeho hranicou (oplotením). Vodomer musí byť prístupný a zabezpečený proti zamrznutiu. Vo vodomernej šachte musí byť umiestnené len vodovodné potrubie. Medzi najväčšie výhody vodomernej šachty patrí to, že ju môžete umiestniť kamkoľvek na vašom pozemku, dokonca aj do pojazdných plôch, teda napríklad pred garáž či na príjazdovú cestu.

Dôležitosť tepelnej izolácie

Každá vodomerná šachta musí byť dobre tepelne izolovaná, aby sa zabránilo premrznutiu vodovodného potrubia v jej blízkosti a zamrznutiu vody vo vodomere. Toto je obzvlášť dôležité v klimatických podmienkach s nízkymi zimnými teplotami. Kovové poklopy doporučujeme zatepliť zbytkovým polystyrénom/styrodurom zo stavby.

Rozmery a varianty

Rozmery vodomerných šácht sa líšia v závislosti od ich typu, výrobcu a účelu použitia. Je dôležité vybrať šachtu s dostatočnými rozmermi pre pohodlnú inštaláciu, obsluhu a prípadné umiestnenie viacerých vodomerov. Naša flexibilita vám umožňuje prispôsobiť veľkosť vodomernej šachty rôznym požiadavkám. Na výber máte z širokého množstva rozmerov šácht, tak aby čo najviac zodpovedala vašim požiadavkám a potrebám. Vodomerné šachty vyrábame v širokej rozmerovej škále.

Vodomerná šachta sa vyrába v rozmere: 1500/1200/1700 a zahŕňajú nasledujúce prvky: krabica šachty, zákrytovú dosku, poklop.

Typizovaná betónová vodomerná šachta obsahuje šachtu, strop šachty, nadstavec, oceľový poklop a oceľový rebrík.

Monolitné vodomerné šachty - rozmery a ceny

Skladané (prefabrikované) vodomerné šachty - rozmery a ceny

V cene každej šachty je aj krycia doska, hrdlo a betónový poklop! Za oceľový poklop je doplatok 100,- eur. Betónový poklop nepočítame do ceny vodomernej šachty, je zadarmo! V prípade, že nemáte o betónový poklop záujem, z ceny za šachtu sa neodpočítava!!!

Komponenty a príslušenstvo

Vstup do šachty môže byť zakrytý betónovým pochôdznym alebo pojazdným poklopom. Vnútri je vodomerná šachta vybavená stúpačkami a priechodkami pre potrubie. Do vodomernej šachty je osadený oceľový rebrík podľa výšky dielca.

K vodomernej šachte je možné dokúpiť rôzne komponenty, ktoré zvyšujú jej funkčnosť a bezpečnosť. Medzi ne patria:

• Nadstavba na zmenu výšky: Umožňuje individuálne nastavenie výšky šachty podľa potreby zákazníka.
• Poklopy: Dostupné v rôznych materiáloch (plastové, betónové, oceľové) a s rôznou nosnosťou (napr. pojazdné pre betónové šachty).
• Rebríky: Oceľové rebríky sú bežnou súčasťou betónových šácht pre bezpečný zostup.
• Hrdlá a krycie dosky: Tieto komponenty sú často súčasťou dodávky betónových šácht.

Komponenty EXTRA - rozmery a ceny

Montáž a inštalácia betónovej vodomernej šachty

Správna inštalácia vodomernej šachty je kľúčová pre jej dlhodobú funkčnosť a stabilitu.

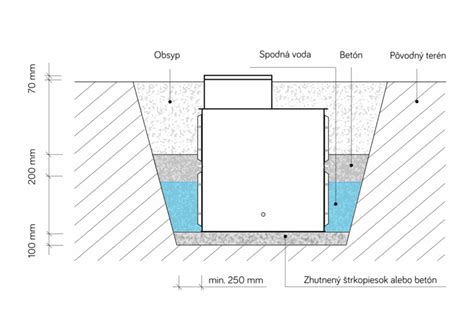

Výkop a podklad

1. Výkop stavebnej jamy by mal byť väčší o cca 40 cm ako je priemer nádrže, aby bola možná manipulácia s nádržou pri osádzaní.
2. Dno výkopu sa pripraví ako zhutnený štrkový podklad minimálnej hrúbky 20 cm, ideálne frakcie 4/8, ktorý nesmie obsahovať kamenivo ani iné ostré predmety.
3. V prípade výskytu spodnej vody je potrebné na dne výkopu vybudovať betónovú dosku s hrúbkou 20 cm (napr. betón triedy B10) a šachtu cez oká ukotviť do tejto dosky. V takomto prípade sa odporúča vodomernú šachtu kompletne obetónovať.

Osadenie šachty

1. Nádrž sa osádza na pripravené štrkové lôžko.
2. Odporúča sa ponechať minimálne 5 cm na odporúčaný presah nádrže nad úrovňou terénu.
3. Dielce šachty sú uložené na dopravný prostriedok a sú zabezpečené proti posunu. Vodomerná šachta sa osádza na spevnený povrch a dielce sa ukladajú na seba. Zakončenie šachty tvorí stropná zákrytová doska.
4. Šachta nevyžaduje betonáž ani šalovanie. Do zeme osadíte prvú radu stenových panelov, skontrolujte si pravý uhol. Spodnú radu stenových panelov odporúčame zapustiť cca 30-50mm do rastlej zeminy. Po osadení prvej vrstvy stenových panelov ich zasypte pod okraj platne 50 mm. Vrstvíte rovnako, až po určenú hĺbku.
5. Doprava a montáž šachty je zabezpečená našou spoločnosťou.

Prepojenie a obsyp

1. Prechody hadíc z PE cez komoru šachty sú urobené cez tesnenie. Po prepojení hadíc v šachte sa realizuje obsyp.
2. Obsyp začíname pieskom do prekrytia hadíc. Ďalšie vrstvy okolo šachty treba rovnomerne zhutňovať zeminou (jedna vrstva cca 20 cm), ideálne vlastnou váhou. Na obsyp je možné použiť triedenú zeminu zbavenú ostrých kameňov. Obsypávanie nádrže je nutné vykonávať ručne, nie strojovo, hutneným zásypom vrstveným po cca 30 cm. Nedoporučuje sa používať neúplne obsypanú vodomernú šachtu, v zimnom období by mohlo dôjsť k jej poškodeniu.
3. V prípade potreby zabezpečenia prejazdnosti (napr. pri betónových šachtách), je nevyhnutné šachtu rovnomerným obetónovaním.

Certifikácia a kvalita

Pri výbere vodomernej šachty je dôležité informovať sa u správcu vodovodov a kanalizácií o ich preferenciách a požiadavkách. Všetky produkty by mali byť vyrábané v súlade s platnými normami. Vodotesná vodomerná šachta 1600x1000 s certifikátom je príkladom produktu, ktorý spĺňa prísne kvalitatívne požiadavky. Na Slovensku je kladený dôraz na certifikáciu výrobkov. Nedajte sa klamať, takto má v skutočnosti vyzerať CERTIFIKÁT VÝROBKU - na vodomerné šachty. VYHLÁSENIE O ZHODE seriózneho výrobcu má spĺňať všetky parametre vo vyhlásení. Zákazník k našim vodomerným šachtám dostáva certifikát a doklad o kúpe. Naše vodomerné šachty akceptujú všetky vodárenské spoločnosti. Niektoré produkty môžu byť chránené Úradom Priemyselného vlastníctva SR.

Ďalšie možnosti použitia

Hoci primárnym účelom vodomernej šachty je umiestnenie vodomeru, niektoré typy s väčšími rozmermi môžu slúžiť aj na iné účely. Prefabrikované vodomerné šachty sú vhodné pre individuálnych stavebníkov, poľnohospodárov a malé prevádzky aj ako nádrže alebo žumpy. Vodomerná šachta s rozmermi 1400x1200x1800 mm alebo 1400x1000x1800 mm s hrúbkou steny 200 mm môže byť použitá aj ako most - priepusť. Vytváranie mostov a regulácia potokov s potokovou priepusťou je tiež jednou z možností, pričom výrobok je možné prispôsobiť požadovanej záťaži. Betónová nádrž sa používa ako skladaná vodomerná šachta, kde je možné zapustiť rôzne technológie, ako sú ventily, vodomery atď. Naše vodomerné šachty sa dajú použiť aj ako zberné nádoby na vodu.
