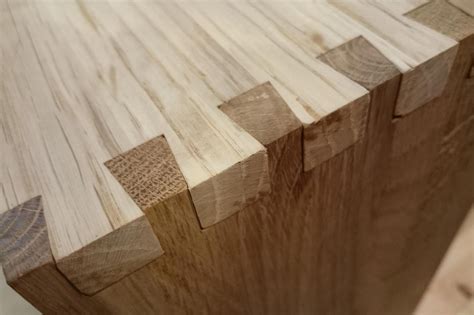

Pre mnohých stolárov a remeselníkov je výroba ručného rybinového spoja vrcholom drevárskej kariéry. Tieto tradičné typy spojov sa vyznačujú veľkou pevnosťou a zároveň atraktivitou priznaného spoja. Využijete ich pre výrobu nábytku z masívneho dreva, zásuviek, šperkovníc, truhlíkov, či včelárskych rámčekov. Rybinové spoje je možné vytvárať v tvrdom aj mäkkom dreve.
Ak hľadáte spôsob, ako túto prácu zefektívniť, pomôžu vám frézovacie šablóny na rybinové spoje, nazývané aj cinkované spoje. Tieto cinkovacie šablóny umožňujú výrobu presných rybinových spojov (ozubov) z masívneho dreva pomocou ručnej frézky a stopkovej rybinovej frézy.
Práca s prípravkami FD300 a FD600
Pomocou prípravku FD600 môžete frézovať obrobok široký až 610 mm, alebo urobiť viac sériových spojov za sebou až do tejto šírky. Vďaka voliteľným šablónam sa dá prípravok rozšíriť pre výrobu ďalších typov spojov, akými sú čapové spoje a otvorené rybinové spoje, to všetko vždy vo dvoch veľkostiach spoja. Pri tomto prípravku odporúčame pozorne si prečítať návod na obsluhu, prípravok a dielce je potrebné správne nastaviť, aby spoje boli úplne presné.
Možnosť dokúpenia prídavných šablón zvyšuje úžitkovú hodnotu nášho cinkovacieho prípravku oproti iným konkurenčným prípravkom. Prídavné šablóny ponúkajú ďalšie možnosti pre rôzne typy spojov, ktoré vyrábate na zinkovacom stroji FD300 a 600. Ide o minispoj rybej kosti, kolíkový spoj a otvorený spoj rybej kosti.
Výroba zásuvky s cinkovacími prípravkami FD300 a FD600 | IGM nástroje a stroje
Prehľad prídavných šablón
Pre špecifické požiadavky na spoj sú k dispozícii rôzne prídavné šablóny, ktoré sú spravidla obojstranné - jedna časť slúži pre rybinovú drážku a druhá pre kónickú časť (alebo kolík).
- Otvorený rybinový spoj 12,7 mm: Prídavná šablóna pre zinkovú matricu FD300 a FD600.
- Otvorený rybinový spoj 19 mm: Prídavná šablóna pre cinkovací prípravok FD300.
Na výrobu jedného spoja na jednej šablóne sa zvyčajne používajú dve stopkové frézy a dva kopírovacie krúžky. Ak sa kopírovací krúžok z balenia nedá upnúť do vašej originálnej základne, je pre vás táto frézovacia doska nutnosťou.
Ručná výroba rybinového spoja: Kľúčové kroky
Aj keď používate stroje, pochopenie ručného postupu je základom stolárskeho remesla. Predpokladom pre presnú prácu je správne pripravené drevo. Prvým krokom je vytvorenie linky rysovadlom označujúci hĺbku rybinového spoja. V druhom kroku narysujeme dva rybinové čapy na hranu dosky. Všeobecne býva rybina zhruba po 25 mm po celej šírke dosky.
| Krok | Činnosť |
|---|---|
| 1 | Označenie hĺbky spoja rysovadlom |
| 2 | Zakreslenie rybinových čapov na hranu (sklon 8°) |
| 3 | Vyrezanie čapov tesne nad linkou hĺbky |
| 4 | Vyčistenie priestoru dlátom a vyrovnanie spoja |
Presnosť je pri rezaní zásadná, režte na pol rysky a rez ukončite tesne nad linkou značiacu hĺbku rybiny. Po vyrezaní čapov je čas na vyčistenie priestoru medzi čapmi a odrezanie ich kraja. Na vyčistenie použijeme veľmi ostré dláto a paličku, prípadné nedostatky dočistíme orezaním. Po zarovnaní rybín vyrovnajte spoj dohromady kladivkom. Spoj by mal sedieť bez použitia nadbytočnej sily.
