Každý detail v systéme podlahového vykurovania rozhoduje o tom, či bude výsledkom len funkčné riešenie alebo skutočný komfort. Mnohí investori aj montážnici sa prirodzene zameriavajú najmä na samotné rúrky, rozdeľovače či zdroj tepla. Trend vykurovania súkromých a verejných budov sa jednoznačne vyvíja k modernému veľkoplošnému vykurovaniu, a to má mnoho dobrých dôvodov. Systémová doska, často nazývaná „štupľová“ doska, je obľúbená najmä pre svoju jednoduchosť a vysokú mieru ochrany potrubia počas výstavby.

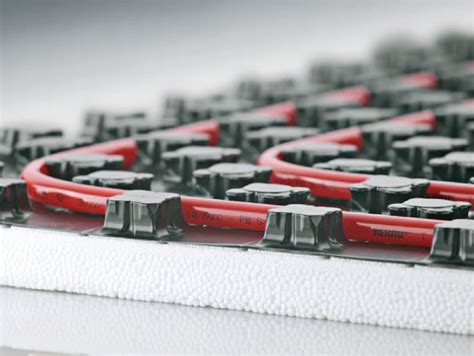

Systémová doska s hlukovým útlmom spája viacero inovatívnych prvkov do jedného kompaktného riešenia. Je vyrobená z tvrdeného penového polystyrénu (EPS), ktorý vyniká mechanickou pevnosťou, tvarovou stálosťou a výbornými izolačnými vlastnosťami. Na vrchnej strane sa nachádza ochranná fólia s tvarovanými výstupkami (tzv. nopmi), do ktorých sa rúrky jednoducho zatláčajú. Tento typ dosky má rozmer 1000 × 500 mm a celkovú hrúbku 40 mm, pričom samotná izolačná vrstva má 15 mm. Existujú aj dosky s hrúbkou 50mm, ktoré majú hrúbku izolácie 30mm a 20mm výstupky.
Výhody systémovej dosky s rastrom
Použitie systémových dosiek prináša niekoľko kľúčových výhod, ktoré prispievajú k celkovej kvalite a efektivite podlahového vykurovania.
Rýchla a jednoduchá inštalácia
- Systémové dosky sú navrhnuté tak, aby sa dali rýchlo ukladať ako skladačka - bez lepenia, s presným zámkovým systémom.
- Tým sa šetrí čas aj práca na stavbe.
- Doska s výstupkami umožňuje jednoduchú pokládku vykurovacej rúrky bez ďalších upevňujúcich prvkov.
- Dodržanie presnej rozteče je dané roztečou výstupkov.
- Inštalácia je veľmi rýchla a intuitívna, čo znižuje čas potrebný na montáž a tým aj náklady na prácu kúrenárov.
Kvalitná tepelná a zvuková izolácia
- Systémové dosky plnia funkciu tepelnej a kročajovej izolácie.
- Sú vyrobené z extrudovaného polystyrénu s úpravou proti kročajovému hluku.
- Vďaka špeciálnej vrstve s hlukovým útlmom sa podstatne redukuje prenos zvuku medzi podlažiami.
- Tvrdený EPS pôsobí ako tepelný štít, ktorý zabraňuje únikom energie smerom nadol.
- Väčšina systémových dosiek už obsahuje vrstvu polystyrénu, čím plnia aj izolačnú funkciu v rámci jednej vrstvy.
- Integrovaná kročajová izolácia priamo v EPS môže dosiahnuť útlm hluku až -28db.
Ochrana potrubia a dlhá životnosť
- Výstupky držia rúrku pevne na mieste, čo eliminuje riziko jej posunu pri zalievaní poterom.
- Výstupky siahajú nad úroveň rúrok, takže ak po nich počas realizácie niekto prejde, váha sa neprenáša priamo na vykurovacie potrubie.
- Materiál použitý v doskách odoláva tlaku, vlhkosti aj bežným chemickým vplyvom, ktoré môžu vzniknúť pri betonáži.
- Dokonalá ochrana rúrky pred mechanickým poškodením pred zaliatím poteru je obrovská výhoda na rušnej stavbe.
Vysoká variabilita a kompatibilita
- Doska je vhodná nielen pre nové stavby, ale aj pre rekonštrukcie existujúcich podláh.
- Systém dosky s výstupkami vyhovuje optimálne pre všetky geometrie priestoru, všetky bežné druhy krycích mazanín a prispôsobí sa najrozmanitejším požiadavkám.
- Je vhodná pre cementový a aj anhydritový poter.
- Na vrchnej strane je opatrená pevne spojenou hydroizolačnou fóliou, ktorá plní mnoho funkcií.
- Fixácia vykurovacích rúr - rúrky sa vkladajú do nopov podľa projektu.
- Pre objektívnosť je nutné povedať, že fámy o slabšom výkone a nedokonalom obopnutí rúrky poterom kvôli výstupkom sú nezmysel, smer tepelného toku ide nahor, zo spodnej strany udáva tepelný odpor hrúbka tepelnej izolácie a celý zvyšný výkon naakumuluje poter nad rúrkou.
Porovnanie systémov uchytenia rúrok pre podlahové vykurovanie
Pri návrhu podlahového vykurovania narazíte na viacero technológií uchytenia rúrok. Voľba ovplyvňuje nielen ochranu potrubia, ale aj finálnu skladbu ceny za realizáciu. Ponúkame prehľad najčastejších systémov.
| Názov systému | Základná charakteristika | Výhody | Nevýhody | Odporúčanie |
|---|---|---|---|---|
| Systémová doska s výstupkami (nopová) | Rúrky sa zatláčajú medzi vylisované výstupky, ktoré definujú presný rozostup. Integrovaná izolácia a hydroizolačná fólia. |
|
| Vhodná pre väčšinu nových stavieb a rekonštrukcií, zabezpečuje rovnomerný nábeh teploty. |
| Tacker systém | Rúrky sa prichytávajú k izolačnej podložke pomocou plastových spôn (kotiev) nastreľovaných špeciálnym náradím. |
|
| Ideálna pre atypické a členité priestory, kde by bola práca so systémovými doskami nepraktická. |
| Rastrovaná fólia na stavebný polystyrén | Použitie klasického stavebného polystyrénu s transparentnou alebo hliníkovou fóliou s rastrom a následné upevňovanie rúrok príchytkami. |
|
| Finančne porovnateľné s tacker systémom po zohľadnení všetkých nákladov, vyžaduje pozornosť pri výbere materiálov. |
| Upínacie lišty a rastrovaná fólia | Podobné ako rastrovaná fólia, ale na uchytenie rúrok sa primárne využívajú fixačné lišty. |
|
| Menej efektívna pre rovnomerné rozloženie tepla, ak sa používa meander. |
| Kari rohože | Ukladanie rúrok na kari rohože a ich následné priväzovanie sťahovacími páskami alebo špeciálnymi príchytkami. |
|
| V súčasnosti považovaný za zastaraný a neefektívny systém. |
Montáž podlahové vykurovania Rehau Varionova
Na čo si dať pozor pri výbere systémovej dosky
Výber správnej systémovej dosky je kľúčový pre dlhodobú funkčnosť a efektivitu podlahového vykurovania. Tu sú dôležité faktory, ktoré treba zvážiť:
1. Kvalita polystyrénu systémovej dosky
- Ako prvé by ste si mali skontrolovať z akého polystyrénu je vlastne systémová doska vyrobená.
- Bežný stavebný polystyrén vhodný do podláh má minimálne tlakové napätie 100kPa a je označovaný ako EPS 100.
- Práve z takéhoto polystyrénu je vyrobená podstatná väčšina systémových dosiek.
- Z hľadiska pochôdznosti je dostatočne tvrdá, nemá však útlm kročajového hluku, ktorý je takisto potrebný nielen z pohľadu normy.
- Polystyrén, ktorý už slúži aj ako kročajová izolácia sa označuje EPS-T.
2. Hydroizolačná vrstva systémovej dosky
- Druhá dôležitá vec, ktorú si treba všímať je vrchná hydroizolačná vrstva.
- Dosky, ktoré ju majú natavenú alebo nastriekanú sú spravidla lacnejšie, pri montáži, rezaní a spájaní dosiek však nie sú vôbec praktické.
- Nikdy sa totiž bez rezania dosiek nezaobídete a následné spojenie dosiek už nie je možné vďaka pera a drážky, resp. iného originálneho spájania, ktoré tieto dosky majú.
- Lepiaca páska sa spája ťažko, pretože kvôli výstupkom nemáte k dispozícii rovnú plochu.
- Vrchná hydroizolačná fólia by teda mala byť kompletne odnímateľná.
- Pri potrebe rezania dosiek a následného spojenia je možné dokonalý spoj vyrobiť tým, že na jednej strane ponecháte presah fólie a na druhej strane bude presah spodného polystyrénu.
- Jednoducho sa presahujúca fólia nasunie na výstupky a máte k dispozícii kompaktný a dobre vyzerajúci spoj.
- Spojenie dosiek s utesnením proti tekutej mazanine pomocou okrajových pruhov s vytvarovanými výstupkami na dvoch stranách je tiež efektívne.
3. Zaťažiteľnosť a vlastnosti systémovej dosky
- Tretím dôležitým faktorom je opäť samotný polystyrén, tentokrát si ale treba všimnúť jeho hustotu pod výstupkami.
- Dosky, ktoré sú vyrábané z polystyrénu EPS 100 majú spravidla rovnaký polystyrén v plochej časti a rovnako aj pod výstupkami.
- Síce je EPS100 pre podlahy dostačujúce, veľmi často pri chôdzi po rozložených systémových doskách dochádza k deformácii výstupkov.
- Existujú systémové dosky, ktoré majú vyplnené výstupky polystyrénom až EPS 150 a častokrát aj vytvorené lôžko pod výstupkami z hustejšieho a pevnejšieho polystyrénu.
- Napríklad systémová doska s výstupkami pre podlahové kúrenie s vyšším zaťažením (150kPa) je vhodná pre garáže, autosalóny, výrobné haly, kde je vysoké zaťaženie podlahy.
4. Tvar a zloženie výstupkov systémovej dosky
- Jeden z najdôležitejších prvkov, ktoré identifikujú dobre spracovanú dosku pre podlahové kúrenie je tvar výstupkov.
- Základným zmyslom, pre ktorý bola systémová doska vyrobená je uľahčenie práce a ochrana vykurovacej rúrky.
- Práve vedenie trubky pomedzi výstupky by malo byť bezproblémové tak, aby z nich žiadny typ nevyskakoval.
- Výstupky by teda mali byť tvarované tak, aby mali v sebe vytvorenú vodiacu priehlbinu pre vedenie rúrky alebo vytvorenú korunku, aby zabránila rúrke pohyb aj pri väčšom pnutí.
- Príkladom sú výstupky tvaru korunky z vákuovo tvarovanej fólie z plastu.
5. Cena systémovej dosky
- Posledné, čo by ste určite nemali prehliadnuť je cena systémovej dosky.
- Nielen jej výška, ale hlavne či sa jedná o kus alebo meter štvorcový.
- Systémová doska na podlahové kúrenie sa pohybuje na trhu v rozmedzí 5 až 16eur/m2.
- Rozdiel je v kvalite podlahového polystyrénu, v hrúbke dosky, spôsobe uchytenia vykurovacích rúrok a spájania systemových dosiek na podlahové kúrenie.
- Je to jedna z najdrahších položiek, ale veľmi dôležitá v celom systéme podlahového kúrenia.
- Lacnejšie dosky majú zle vyriešené spájanie, zvyšuje sa odpad a tak zaplatíte to isté ako za drahšie systémové dosky.
- Pochopiteľne väčší rozmer dosky urýchľuje pokladanie, menší možno uľahčí prepravu, cena je však stále iba jedna.
