Oceľová vlnitá priepustová rúra, nazývaná aj priepust, je vlnité potrubie pre priepusty uložené pod diaľnicami a železničnými traťami. Všeobecne sa vlnovcové vlnovce so závitom používané pre priepusť z vlnitej ocele ukladajú pod diaľnicu alebo železnicu, kruhová vlnitá oceľová rúrka je vyrobená z vlnitého plechu alebo z polkruhovej vlnitej ocele, ktorá sa široko používa v diaľniciach, železniciach, malom moste, priechodoch, oporných stenách a rôznych podporných projektoch oporných mín a ciest.
V minulosti sa priepusť diaľničného inžinierstva spravidla vyrábala zo železobetónu. Nedávno sa oceľový vlnitý priepusť v cestnej stavbe postupne nahrádza železobetónom s výhodami stabilného výkonu, pohodlnej prepravy, ochrany životného prostredia a nízkych nákladov. Tieto priepusty prijímajú štandardizovaný dizajn a centralizovanú výrobu, čo zaisťuje krátky výrobný cyklus.
Typy a Konštrukcia Oceľových Vlnitých Priepustov

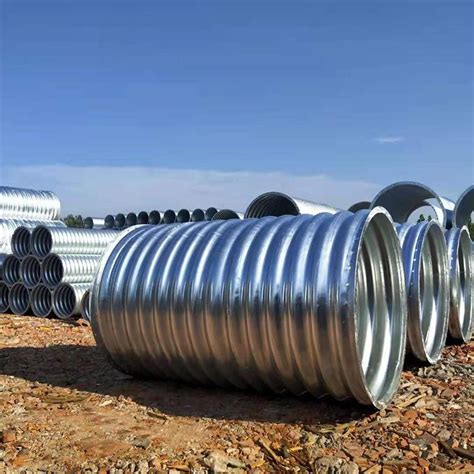

Oceľové vlnité priepusty sú dostupné v rôznych tvaroch, aby vyhovovali špecifickým potrebám projektov. Medzi bežné typy patria:
- Oceľové vlnovce v tvare oblúka
- Kruhové zostavené oceľové vlnovce
- Zmontované oceľové mechy v tvare podkovy
- Oceľové vlnovce v tvare potrubia
Okrem vyššie uvedených typov rúr existujú aj eliptické, prírubové a kompletné inštalácie. Dovoz a vývoz je možné vykonať aj v súlade s pomerom bočného sklonu.
Zostavená profilová vlnitá rúra je vyrobená z valcovanej oceľovej dosky Q235-A za tepla a každý kruh pozostáva z niekoľkých oceľových dosiek spojených do jedného celku, ktoré sú pozdĺžne spojené a tvarované. Spojovacie skrutky sú vyrobené z vysokopevnostných skrutiek triedy M 208.8 a zakrivených podložiek triedy HRC35. Spoje dosiek sú utesnené špeciálnymi tesniacimi materiálmi.
Základ priepustu je tvorený štrkovou podložkou s hrúbkou 50-100 cm s hustotou N95 % a dlažba otvoru je vyrobená z muriva M7.5. Sklon tečúcej vodnej plochy priepustu je 5 %.
Výhody Oceľových Vlnitých Priepustov
V porovnaní so železobetónovým potrubným priepustom má vlnitý potrubný priechod veľmi vysokú pevnosť. Vďaka svojej jedinečnej vlnitej štruktúre je to 15-krát väčšia pevnosť v tlaku ako cementová rúrka s rovnakým priemerom, ale jej hmotnosť je iba 1/10 až 1/5 hmotnosti cementovej rúrky s rovnakým priemerom. Inštalácia inžinierskych stavieb na mieste a inštalácia profilov sa môžu realizovať samostatne, čo vedie ku krátkej dobe výstavby.
Kľúčové vlastnosti oceľovej priepustnej rúry zahŕňajú:
- Nízke náklady: Jeho výroba nie je ovplyvnená životným prostredím a má krátky výrobný cyklus. Skutočné náklady projektu sú podobné alebo nižšie ako ten istý mostík alebo priepusť.
- Pohodlná preprava a inštalácia: Nie je potrebné používať veľké vybavenie.
- Krátka doba výstavby: Inžinierske stavby a potrubné spoje sa môžu vykonávať osobitne.
- Prispôsobiteľnosť: Riešenie problému poškodenia betónových konštrukcií mostov a priepustov v chladných oblastiach (mráz), pretože sa musí prispôsobiť deformácii základov. Situácia so silami je primeraná, aby sa znížili výhody nerovnomerného sadania.
- Ochrana životného prostredia: Znižuje alebo opúšťa používanie bežných stavebných materiálov, ako sú cement, žltý piesok, štrk a drevo.
- Silná odolnosť proti deformácii: Kovová zvlnená prepúšťacia konštrukcia má rovnomerné zaťaženie a nižšie požiadavky na únosnosť a rovnosť základu.
Video o inštalácii HDPE potrubia - montáž HDPE potrubia
Vlnitá oceľová rúra je spojená pomocou objímky alebo príruby, ktorá je rýchla a pohodlná. Pracovníci si môžu prispôsobiť dĺžku potrubia podľa svojich potrieb. Dokonca aj nekvalifikovaní pracovníci môžu dokončiť operáciu v krátkom čase, čo výrazne znižuje časové náklady. V prípade potreby sa vlnovec môže na stavenisku odstrániť a vymeniť. Výhody vlnovca sú zjavnejšie v oblastiach bez pieskových a kamenných materiálov alebo v oblastiach s nízkou základovou nosnosťou.
Trvanlivosť a Antikorózna Ochrana

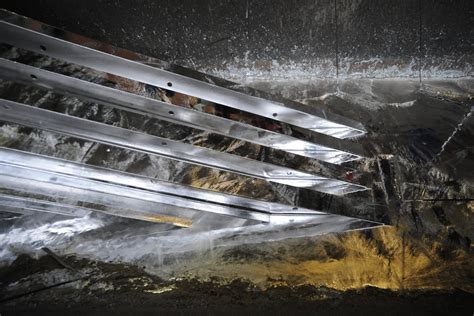

Povrch oceľovej dosky je žiarovo zinkovaný. Podľa prieskumu môže byť životnosť oceľových vlnovcov viac ako 100 rokov vďaka zinkovaniu a asfaltovej antikoróznej úprave. Oceľové vlnité rúry sa všeobecne ošetrujú zinkovaním ponorom a jeho životnosť sa môže predĺžiť až na 80 - 100 rokov. Pri použití v korozívnom prostredí môže výluh na vnútornom a vonkajšom povrchu predĺžiť pôvodnú životnosť o viac ako 20 rokov.
Technické Parametre Oceľovej Priepustnej Rúry
Nižšie uvedená tabuľka sumarizuje kľúčové technické parametre oceľových priepustných rúr:
| Parameter | Hodnota |
|---|---|
| Materiál oceľového plechu | Q235, oceľový plech valcovaný za tepla SS400 |
| Hrúbka oceľového plechu | 2 mm - 8 mm |
| Výška náplne | 1,5 m - 60 m |
| Vonkajší priemer | 0,5 m - 12 m |
| Parametre tvaru vlny (P*D) | 150 x 25, 200 x 55, 150 x 50, 150 x 65, 300 x 110, 400 x 180 mm |
| Protikorózne ošetrenie | Žiarovo zinkovanie (≥ 84um); Sekundárna antikorózna ochrana (asfaltový povlak) |
| Hladina tlaku | 0,1 MPa - 6,0 MPa |
Rozsah Pôsobnosti Oceľových Priepustov
Vďaka svojej flexibilite a odolnosti sú oceľové vlnité priepusty vhodné pre širokú škálu aplikácií a prostredí:
- Projekty rýchleho prechodu
- Nebezpečné cesty blízko hory
- Prístup pre vozidlá a chodcov
- Vysoká záplava v horských oblastiach
- Zamrznutá pôda, vysoký nános
- Plytký zásyp, prístup pre hospodárske zvieratá
- Poľné a mestské potrubia
- Poľnohospodárske zavlažovanie
- Ťažké kopce
- Zamrznutá zem, hlboký a plytký zásyp
- Dutiny uhoľných baní
- Vlhká depresívna spraš, vysoká výplň
- Plytký zásyp, výmena malých mostov
- Vysoký nános, zmáčaná spraš, nízka základová únosnosť
Informačné Údaje o Priepustoch v Technickej Evidencii
Pre účely technickej evidencie a správy sú priepusty evidované s viacerými dôležitými identifikačnými a rozmerovými údajmi:
- Identifikátor priepustu: Predstavuje identifikátor priepustu pridelený správcom PK v rámci technickej evidencie PK určitého správcu. Predstavuje jednoznačný identifikátor priepustu v rámci siete PK SR.
- Dĺžka priepustu: Udáva hodnotu dĺžky priepustu, ktorá predstavuje spravidla najväčší rozmer priepustu, určený v osi priepustu v rozmedzí jeho konštrukcie.
- Stavebný materiál nosnej konštrukcie: Predstavuje základný údaj o stavebnom materiáli nosnej konštrukcie priepustu.
- Maximálna svetlá šírka otvoru: Udáva hodnotu maximálnej svetlej šírky otvoru priepustu vyjadrenou vzdialenosťou medzi lícami stien priepustu meranej v rovine kolmej na os priepustu. Hodnota je zaokrúhlená na jedno desatinné miesto nadol.
- Maximálna svetlá výška otvoru: Udáva hodnotu maximálnej svetlej výšky otvoru priepustu vyjadrenou vzdialenosťou vnútornej hrany hornej konštrukcie priepustu a vnútornej hrany spodnej časti konštrukcie priepustu, meranej v rovine kolmej na os priepustu. Hodnota je zaokrúhlená na jedno desatinné miesto nadol.
- Priemerná vzdialenosť dna od nivelety cesty: Udáva priemernú (odhadovanú) vzdialenosť dna priepustu od nivelety prislúchajúcej cesty, prípadne od povrchu vozovky cesty.
- Normálna hĺbka vody: Udáva normálnu (bežnú) hĺbku vody v priepuste.
