Komplexný sprievodca podomietkovými a dátovými rozvádzačmi a rozvodnicami

Rozvádzače a rozvodnice sú kľúčové elektrické skrine a boxy, ktoré sú určené na bezpečné rozdelenie, istenie a ovládanie elektrických obvodov v bytových, priemyselných aj vonkajších inštaláciách. Slúžia na sústredenie elektrických prístrojov a pripojení do jedného bezpečného celku, aby bolo možné obvody prehľadne rozdeliť, istiť a ovládať.

Zároveň chránia vodiče a prístroje pred dotykom, prachom a vlhkosťou podľa zvoleného krytia IP. Správny výber rozvádzača alebo rozvodnice rozhoduje o bezpečnosti, prehľadnosti a servisovateľnosti celej inštalácie.

Typy rozvádzačov a rozvodníc

V rámci elektroinštalačných systémov existuje široká škála rozvádzačov a rozvodníc, ktoré pokrývajú rôzne potreby. V tejto kategórii nájdete fólie, nálepky a značenie, elektromerové rozvádzače, zásuvkové rozvodnice, skrinky na ističe, prázdne rozvodné skrine, rack skrine a príslušenstvo rozvodníc a rozvádzačov.

Modulárne rozvádzače

V praxi sa používajú od bytových modulárnych rozvádzačov, napríklad zapustené vyhotovenia s desiatkami modulov, až po skriňové prázdne rozvodné skrine do dielní a prevádzok. Modulárne rozvádzače často obsahujú N/PE svorkovnice a umožňujú rýchlu montáž na DIN lištu, čo je dôležité pri rekonštrukciách aj nových rozvodoch.

Zásuvkové rozvodnice

Zásuvkové rozvodnice riešia mobilnú alebo pevne montovanú distribúciu napájania tam, kde potrebujete kombináciu 230 V a 400 V zásuviek. Typickým príkladom sú rozvodnice s vývodmi 2×16 A/400 V/5P + 2×250 V, vo vyhotovení neistenom alebo s možnosťou istenia, s krytím napríklad IP44 až IP67 podľa prostredia.

Elektromerové rozvádzače

Samostatnou skupinou sú elektromerové rozvádzače pre meranie a pripojenie odberného miesta.

Rack skrine (Dátové rozvádzače)

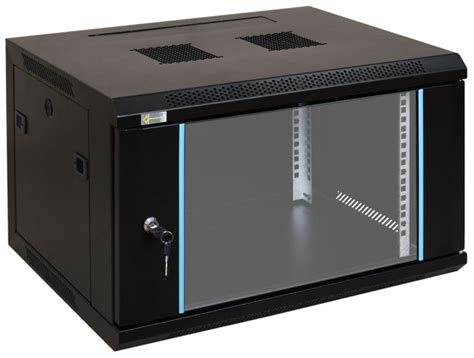

Ďalšou dôležitou kategóriou sú rack skrine pre slaboprúdové a dátové technológie, napríklad 10" nástenné skrine a patch panely, kde je prioritou organizácia kabeláže, prístup a chladenie.

Ako vybrať správny rozvádzač alebo rozvodnicu

Pri výbere rozvádzača alebo rozvodnice si najprv ujasnite, či potrebujete hotové zásuvkové vyhotovenie (230 V/400 V, 16 A/32 A) alebo prázdnu skriňu na osadenie modulárnymi prístrojmi. Potom vyberajte podľa krytia IP, počtu modulov, spôsobu montáže (nástenná/zapustená) a požiadaviek na pripojenie (svorky N/PE, priechodky, dvere).

Kľúčové je prispôsobiť vyhotovenie prostrediu a budúcemu rozšíreniu: iné nároky má bytový rozvádzač (napríklad 48 modulov, IP40) a iné prázdna kovová skriňa do výroby (napríklad IP55) alebo zásuvková rozvodnica do exteriéru (napríklad IP54-IP67).

Kľúčové kritériá pre výber

Pri výbere je potrebné zvážiť niekoľko dôležitých aspektov:

• Krytie (IP)

  Do interiéru sa bežne volí IP20/IP30 alebo IP40. Do dielne a exteriéru sa volí IP44, IP54, IP55 až IP67; vyššie IP znižuje riziko vniknutia prachu a vody, napríklad rozvodnica s držiakom a vývodkou v IP67.

• Počet modulov (M) a radenie

  Určite si rezervu pre budúce doplnenie. V ponuke sú malé rozvodnice (napríklad 5M, 7M, 11M, 13M) aj viacradové rozvádzače typu 4×12 modulov alebo 6×24 modulov.

• Spôsob montáže

  Nástenné vyhotovenie urýchľuje montáž v technickej miestnosti. Zapustené bytové rozvádzače šetria miesto a zlepšujú estetiku, napríklad zapustený bytový 90M s kovovými dvierkami.

• Typ dverí a prístup

  Plné dvere znižujú riziko nechceného zásahu. Priehľadné dvere zjednodušujú kontrolu; pri servise pomôžu aj náhradné dvere/dvierka, napríklad presklené alebo transparentné pre konkrétne rady rozvádzačov.

• Vyhotovenie zásuviek a istenie

  Pri zásuvkových rozvodniciach sledujte kombináciu 230 V/400 V, počet a typ pólov (napríklad 5P), menovité prúdy 16 A/32 A a či je rozvodnica neistená, istená alebo má „možnosť istenia“ pre doplnenie prvkov podľa projektu.

• Materiál a odolnosť skrine

  Plastové skrine sú ľahké a vhodné do bežných priestorov. Kovové skriňové rozvádzače sa volia tam, kde je požiadavka na vyššiu mechanickú odolnosť a stabilitu, napríklad prázdne kovové skrine v IP55.

Kvalitne zvolený rozvádzač alebo rozvodnica znamená bezpečnejšiu inštaláciu, jednoduchšiu revíziu, rýchlejší servis a menšie riziko dodatočných úprav pri rozširovaní rozvodov.

Príklad podomietkového rozvádzača: ETI DIDO-E (ECM36PT)

ETI DIDO-E (ECM36PT) je veľkokapacitná rozvodnica pod omietku, navrhnutá pre rodinné domy a väčšie inštalácie. Ponúka priestor pre 36 modulov v troch radoch, moderný dizajn s priehľadnými dvierkami a dostatočne dimenzované svorkovnice.

Parametre a použitie

Rýchle parametre:

• Séria: ETI DIDO-E (model ECM36PT)
• Kapacita: 36 modulov (3 rady po 12)
• Montáž: Pod omietku (do steny)
• Dvierka: Priehľadné (dymové)
• Výbava: Svorkovnice 15x PE + 15x N

Tento model je ideálnou voľbou pre centrálne domové rozvádzače, kde je potrebná kombinácia silových a ovládacích prvkov. Jeho použitie zahŕňa:

• Hlavná rozvodnica pre rodinné domy (silová časť).
• Rozsiahlejšie rekonštrukcie bytov s inteligentnou elektroinštaláciou.
• Komerčné priestory a kancelárie vyžadujúce zapustené prevedenie.
• Pre inštaláciu do murovaných priečok (pre podomietkové rozvádzače s krytím IP40).

Dôležité aspekty pri výbere

Pri zvažovaní tohto modelu je dôležité venovať pozornosť nasledujúcim bodom:

• Kapacita 36M: Tri rady umožňujú logické oddelenie obvodov (napríklad svetlá / zásuvky / technológia).
• Svorkovnice v cene: Balenie obsahuje držiaky a dva mostíky - každý s 15 otvormi (pre PE a N), čo pokrýva väčšinu bežných inštalácií.
• Rozmery otvoru: Vyžaduje značne veľký otvor v stene (výška takmer 50 cm).
• Nie do sadrokartónu: Tento model sa fixuje do muriva (pre SDK hľadajte modely s príchytkami).

Najčastejšie chyby pri výbere:

• Nedostatočná hĺbka steny (vaňa má hĺbku cca 7 cm).
• Očakávanie, že obsahuje ističe (dodáva sa prázdna).
• Zámena s povrchovou verziou ECT (tento model ECM sa musí zamurovať).

Výhody v praxi

• Trojradové usporiadanie poskytuje výborný prehľad a organizáciu v rozvádzači.
• Možnosť otočenia dvierok zjednodušuje umiestnenie v stiesnených priestoroch (chodby).
• Dostatok miesta po bokoch DIN líšt pre vyviazanie vodičov.

Technické parametre ETI DIDO-E (ECM36PT)

Kompatibilita a normy

Relevantné normy pre tento typ výrobku sú STN EN IEC 60670-1. Konkrétnu zhodu vždy overte v dokumentácii výrobcu. Rozvádzač je určený pre inštaláciu do murovaných stien (tehla, pórobetón) a je kompatibilný so všetkými modulárnymi prístrojmi na DIN lištu.

Často kladené otázky (FAQ)

Tu nájdete odpovede na najčastejšie otázky týkajúce sa rozvádzačov a rozvodníc:

• Aké krytie IP zvoliť pre rozvodnicu do exteriéru alebo na stavbu?

  Do vonkajšieho prostredia sa typicky volí minimálne IP44, častejšie IP54, a pri náročných podmienkach (striekajúca voda, prach) aj IP67. Príkladom je zásuvková rozvodnica s vývodkou a držiakom v IP67, ktorá lepšie znáša mokré a prašné prostredie.

• Čo znamená „5P“ pri zásuvke 400 V a kedy ho potrebujem?

  Označenie 5P znamená päťpólové vyhotovenie (L1, L2, L3, N, PE). Použijete ho pri trojfázových spotrebičoch, ktoré vyžadujú aj pracovný vodič N (napríklad kombinované záťaže 230/400 V). V ponuke sú zostavy napríklad 16 A/400 V/5P v kombinácii s 230 V zásuvkami.

• Aký je rozdiel medzi neistenou rozvodnicou a rozvodnicou s možnosťou istenia?

  Neistená rozvodnica má zásuvky vyvedené bez integrovaného istenia a ochranu riešite v nadradenom rozvádzači. Vyhotovenie s možnosťou istenia počíta s doplnením istenia v tele rozvodnice (moduly/miesto), čo je praktické, ak potrebujete mať ochranu priamo pri odberných zásuvkách.

• Koľko modulov má mať bytový rozvádzač a prečo sa oplatí rezerva?

  Počet modulov závisí od počtu okruhov a použitých prístrojov; bežné sú viacradové rozvádzače (napríklad 4×12 modulov) aj väčšie zapustené bytové vyhotovenia (napríklad 90M). Rezerva uľahčí doplnenie ďalšieho okruhu, prepäťovej ochrany alebo merania bez výmeny celej skrine.

• Kedy zvoliť rack skriňu a kedy klasický elektrický rozvádzač?

  Rack skriňa je určená pre slaboprúdové rozvody a dátové prvky (patch panely, switch, organizácia kabeláže), typicky v 10" alebo 19" štandarde. Klasický elektrický rozvádzač je pre silnoprúdové prístroje na DIN lištu a istenie okruhov. Nekombinujte ich bez jasného návrhu a oddelenia obvodov.

  Aký je ROZDIEL medzi rozvádzačom nákladu a rozvádzačom? 🤔
• Má zmysel riešiť náhradné dvere alebo transparentné dvierka už pri výbere rozvádzača?

  Áno, najmä v prevádzkach, kde hrozí mechanické poškodenie alebo potrebujete rýchlu vizuálnu kontrolu. Priehľadné dvere zjednodušia kontrolu stavu bez otvorenia, a dostupnosť náhradných dverí/dvierok pre konkrétny typ rozvádzača skracuje prestoje pri servise.

• Koľko modulov sa zmestí do tejto rozvodnice (ETI DIDO-E ECM36PT)?

  Do rozvodnice sa zmestí celkom 36 modulov, ktoré sú rozdelené do troch radov (3x 12 modulov).

• Koľko svoriek majú mostíky (v balení ETI DIDO-E ECM36PT)?

  Súčasťou balenia sú dva mostíky, každý s 15 otvormi pre pripojenie vodičov (15x PE a 15x N).

• Je možné túto rozvodnicu (ETI DIDO-E ECM36PT) osadiť do sadrokartónu?

  Štandardne je určená do muriva. Pre sadrokartónové priečky odporúčame použiť špeciálne modely s príchytkami do dutých stien, aby bola montáž pevná a bezpečná.

• Aká je hĺbka zapustenej časti (ETI DIDO-E ECM36PT)?

  Hĺbka vane, ktorá sa inštaluje do steny, je cca 70 mm. Celková hĺbka vrátane dvierok je 106 mm.

• Dajú sa dvierka otočiť (na ETI DIDO-E ECM36PT)?

  Áno, rám s dvierkami je konštruovaný tak, aby sa dal namontovať s otváraním na ľavú alebo pravú stranu.

• Je plast odolný voči UV žiareniu (na ETI DIDO-E ECM36PT)?

  Výrobca pre túto interiérovú sériu neuvádza UV stabilizáciu. Odporúčame inštaláciu mimo dosahu priameho slnečného svetla.

• Môžem si dokúpiť zámok (pre ETI DIDO-E ECM36PT)?

  Áno, ako voliteľné príslušenstvo je možné dokúpiť zámok s kľúčom, ktorý sa inštaluje do kľučky dvierok.

• Sú dvierka úplne priehľadné (na ETI DIDO-E ECM36PT)?

  Dvierka sú vyrobené z dymového plastu - sú priehľadné, ale tmavé, čo pôsobí esteticky a zároveň umožňuje kontrolu stavu prístrojov.
