Veniec na dome je dôležitá súčasť každého domu. Bez neho stavba nebude držať pokope a múry sa nám budú rozchádzať. Stužujúci veniec na dome je vodorovná konštrukcia, ktorá sa nachádza na úrovni stropu každého podlažia. Železobetónový veniec (armovaný veniec) je “prstenec”, ktorý spevňuje murivo, rovnomerne rozkladá zaťaženie (napr. od stropu/krovu) a pomáha konštrukcii pracovať ako celok. Zároveň stužuje obvodové a vnútorné nosné steny. Vodorovne rozkladá a prenáša celú záťaž, ktorá sa vyvíja na konštrukcie, čiastočne aj vrátane krovu, takže veniec na dome zabezpečuje aj stabilitu strechy. V praxi sa používajú železobetónové stužujúce vence.
Možnosti realizácie venca

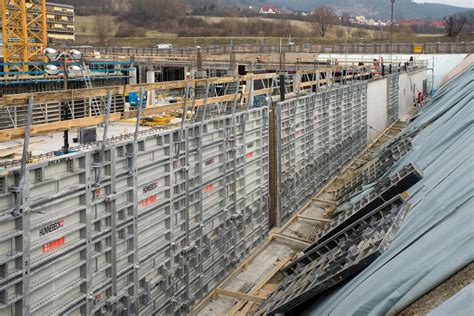

Najčastejšie sa veniec realizuje do U-tvarníc (U-šálung / U-porfix / Ytong U) alebo do klasického debnenia. Pri svojpomocnej výstavbe sa dokážete stužujúci veniec zhotoviť s použitím plného debnenia a špeciálnej tehlovej tvárnice.
Príprava a výpočet materiálu
Pred samotnou realizáciou je dôležité vedieť, čo si pripraviť (materiál a náradie). Urobme jednoduchý veniec okolo garáže 8 × 6 m. Zvoľte rozostup strmienok s (často 0,20-0,30 m podľa projektu). Pre jednoduchý príklad použijeme s = 0,25 m (t. j. 250 mm). Bežný veniec má 4 pozdĺžne prúty (2 hore, 2 dole). Dĺžka sa dá počítať jednoducho ako obvod × počet prútov. Následne si môžete spočítať približné množstvo materiálu.
Orientačný výpočet materiálu (garáž 8 x 6 m):
| Typ materiálu | Množstvo (pri rozostupe 250 mm) |
|---|---|
| Strmienka | cca 112 ks |
| Pozdĺžna výstuž | cca 124 m (4 prúty + 10 % rezerva) |
| Podložky | cca 140 ks |
Podrobný postup výstavby stužujúceho venca
1. Montáž armokoša (výstuže)
Postup armovania krok za krokom. Najpraktickejšie je skladať armokoš na zemi. Pripravte si strmienka v jednej línii, prúty vložte do rohov, zviažte a až potom prenášajte do U-tvarníc. Postup je jednoduchý: pripravte si strmienka v jednej línii, navlečte/uložte 4 pozdĺžne prúty do rohov a postupne zacvaknite. Oceľová výstuž bola vytvorená zo 4 roxorov s priemerom 12 mm, ktoré boli zviazané obdĺžnikovými strmienkami (z roxorov s priemerom 6 mm) preloženými minimálne cez jednu stranu a prichytenými viazacím drôtom (Ø 1 mm). Tieto strmienky sme priviazali každých 20 - 25 cm na konštrukciu dlhú 6 m. Koš musí mať po celej dĺžke rovnaký tvar a nesmie byť “vlnitý”. V pozdĺžnom smere sme jednotlivé železné výstuže k sebe priviazali ďalšími roxormi (Ø 12 mm) a previazali viazacím drôtom (Ø 1 mm). Na nárožiach sme výstuž ohli tak, aby bol na každej strane presah cca 2,5 - 3 m. Ak nechcete viazať drôtom, použite plastové pásky - je to čisté, rýchle a na stavbe prehľadné. V rohoch a pri napojeniach sa rozostup zvyčajne zahusťuje. Často sa používa 200-300 mm.
2. Príprava a montáž debnenia
Veniec bude ležať na treťom rade tehál (0,75 m od vyrovnávacieho betónu). Po uložení stropných hranolov sme ukladali tehly do výšky 75 cm (3 ks na seba), pričom v mieste výstuže sme položili polovicu (25 cm) debniacej tvárnice s výškou a šírkou 25 cm. Vnútorný priestor venca mal rozmery 30 × 25 cm. Dosky sme uložili hladkou stranou oproti sebe a prevŕtali sme ich tak, aby sa nám do otvoru zmestili závitové tyče s priemerom 10 mm na stiahnutie debnenia. Otvory sme si vymerali tak, aby po osadení debniaceho dielca na tehly bola výška betónu 25 cm. V tomto kroku je dôležitá presnosť merania a dodatočného vyrovnávania, aby bola výška venca vo všetkých častiach stavby rovnaká. Závitové tyče sme následne nasunuli do ohybnej rúrky na elektrické káble. Zmyslom tohto kroku je, aby sme závitové tyče mohli pohodlne vytiahnuť. Potom sme začali každých 60 - 70 cm spájať (skrutkovať) dve horné strany debnenia strešnými latami. Dôležité je dávať pozor, aby sa šírka debnenia zhodovala so šírkou tehly (v našom prípade 30 cm). Po osadení bude potrebné drevené dielce ešte prichytiť zhora. Cieľom tohto prepojenia je fixácia debnenia, ktoré by mohlo byť roztlačené váhou betónu. Až po tomto kroku sme začali uťahovať matice na závitových tyčiach v debnení.
4 metódy stavby betónového debnenia
3. Uloženie armokoša a zabezpečenie krytia betónom
Armokoš položte do U-tvarníc tak, aby bolo dodržané krytie betónom. Prút nesmie sedieť na dne. To už zabezpečí samotný tvar strmienka - ale ak je potrebné použite dištančnú podložku pre väčšie krytie. Ak koš počas betonáže “sadne” na dno, stratíte krytie. To je pri oceli problém kvôli korózii, pri kompozite zas kvôli správnemu uloženému prierezu a správania betónu v detailoch. Podložky držia správne krytie betónom a bránia tomu, aby armokoš “sadol” na dno alebo sa posunul počas betonáže. Je to jedna z najčastejších chýb pri svojpomoci. Podložky sa dávajú tak, aby koš držal krytie a počas betonáže “neplával”. Cieľom je dosiahnuť, aby bola oceľ prekrytá betónom.
4. Betonáž venca
Betonáž: pozor na pumpu. Betonovanie prebieha za pomoci čerpadla betónu. Pri betonáži venca je kritické, aby betón nepadal z veľkej výšky priamo na armokoš. Ak ide betón cez hadicu pod tlakom, riešte s obsluhou koncovku na hadici - v praxi sa používa koncové koleno / “S-koleno” (ľudovo “spomaľovač”), aby betón na konci hadice nevyletel priamo do venca veľkou rýchlosťou. Nezhadzujte betón z výšky, držte koniec hadice čo najbližšie k miestu ukladania a riešte s obsluhou koncovku/koleno. Betonujte po úsekoch, priebežne kontrolujte, či koš drží polohu a krytie.
Prepojenie s inými konštrukciami a špecifické detaily
Pôsobenie záťaže zo strechy na veniec eliminujeme prepojením s vyrovnávacím betónom (spodným vencom), z ktorého prečnieva výstuž v tvare C. Jeho úlohou bolo jednak odstrániť nerovnosti, ktoré sa môžu vyskytnúť pri murovaní, ale najmä dosiahnuť železobetónové prepojenie s vrchným stužujúcim vencom pomocou tzv. skrytých stĺpikov. Z predtým vytvoreného vyrovnávacieho betónu (venca) prečnievali oceľové výstuže v tvare C spojené strmienkami. Podobne to bolo aj pri betónovaní vyrovnávacieho betónu (spodného venca - zhotovili sme ho už v predchádzajúcich fázach výstavby), ktorý tvorí podklad stavby konštrukcie opísanej v tomto článku.
Základ pod murovaný komín musí byť aspoň 70 cm hlboký. Komín ukotvujeme oceľovým účkom, ktoré previažeme k výstuži venca.
Kedy zvážiť pomoc profesionálov
V prípade, že si nie ste istí, či to zvládnete, sa samozrejme stále môžete spoľahnúť na služby profesionálnych majstrov.
