Komplexný sprievodca svetom elektrických rozvádzačov a rozvodníc: Funkcie, typy a bezpečnostné normy

Elektrické rozvádzače predstavujú kľúčový prvok každej modernej elektroinštalácie. Sú nevyhnutné pre bezpečné a efektívne sledovanie, riadenie a distribúciu toku elektrickej energie v domácnostiach, bytoch, priemyselných objektoch, výrobných halách, ale aj na dočasných miestach, akými sú staveniská. Pochopenie ich funkcie, typov a komponentov je zásadné pre každého, kto sa zaoberá elektroinštaláciami, či už z profesionálneho alebo laického hľadiska. Tento článok si kladie za cieľ poskytnúť komplexný pohľad na svet elektrických rozvádzačov a rozvodníc, od základných definícií až po špecifické aplikácie a dôležité komponenty.

Orientácia vo svete distribúcie elektriny môže byť mätúca, s pojmami ako panelová doska, rozvádzača rozvodná skriňa často sa používajú zameniteľne. Tento článok slúži iba ako informatívny. Návrh, realizáciu či opravu elektroinštalácie, rozvádzačov i rozvodníc vždy zverte kvalifikovaným elektrikárom, resp. projektantom. V opačnom prípade sa vystavujete ekonomickým i trestnoprávnym dôsledkom v prípade požiaru alebo úrazu el.

Čo je elektrický rozvádzač?

Rozvádzač je elektrotechnické zariadenie alebo komponent, ktorý sa používa na distribúciu elektrickej energie v elektrickom systéme alebo inštalácii. Jeho hlavnou úlohou je rozvetviť elektrický prúd zo vstupného zdroja do rôznych vývodov alebo obvodov, ktoré napájajú elektrické zariadenia a spotrebiče. Elektrické rozvádzače nízkeho napätia sú kombináciou jedného alebo viacerých spínacích prístrojov (ističe, vypínače) s pridruženým meracím, riadiacim, signalizačným, regulačným či ochranným zariadením.

Rozvádzač, alebo rozvodná skriňa, je uzol elektrickej inštalácie. Slúži na distribúciu elektriny z jedného napájacieho bodu do viacerých samostatných obvodov. Plní tiež ochrannú a riadiacu funkciu. Vo vnútri obsahuje istiace prvky (ističe, prúdové chrániče), ktoré chránia jednotlivé obvody a pripojené spotrebiče pred preťažením a skratom, a ďalšie komponenty ako svorkovnice, spínače či signalizačné prvky. E-abel je navrhnuté elektrické skrinky zabezpečiť spoľahlivosť, organizáciu a flexibilitu potrebnú pre modernú energetickú infraštruktúru.

Zariadenie musí spĺňať prísne stanovené normy a predpisy a je zhotovované výrobcom. Manipulácia s elektromerovým rozvádzačom by navyše mala byť zverená výhradne oprávnenej osobe s príslušným vzdelaním alebo osvedčením. E-abel modulárne návrhy panelová doska kryty, ktoré podporujú flexibilné konfigurácie pre všetko od jednoduchých kancelárskych systémov až po zložité priemyselné zostavy.

Rozvádzač a rozvodnica: Základné pojmy a rozdiely

Hoci sa pojmy "rozvádzač" a "rozvodnica" často zamieňajú, existujú medzi nimi podstatné rozdiely, ktoré ovplyvňujú ich použitie a obsluhu.

Elektrický rozvádzač: Srdce elektroinštalácie

Elektrický rozvádzač je nosným prvkom každej elektroinštalácie, kde je potrebné elektrický prúd rozdistribuovať. Bez neho by elektrické rozvody v akomkoľvek objekte nemohli fungovať bezpečne. Rozvádzač funguje ako centrum, ktoré na jednej strane prijíma elektrický prúd z hlavného prívodu a na druhej strane ho bezpečne rozdeľuje do jednotlivých obvodov a zariadení v budove.

K jednotlivým druhom môžu mať prístup buď poučené osoby a osoby s odbornou elektrotechnickou spôsobilosťou. Elektrické rozvádzače nízkeho napätia sú špecificky definované ako kombinácia jedného alebo viacerých spínacích prístrojov (ističe, vypínače) s pridruženým meracím, riadiacim, signalizačným, regulačným či ochranným zariadením. Existuje viacero druhov rozvádzačov, ktoré sa líšia konštrukčným vyhotovením, ako sú nekryté, panelové, krytové, skriňové, pultové či skriňovo-stavebnicové rozvádzače. Rozvádzače vyžadujú bezprašné prostredie. Rozvádzače sú súčasťou rozvodu elektrickej energie v objektoch.

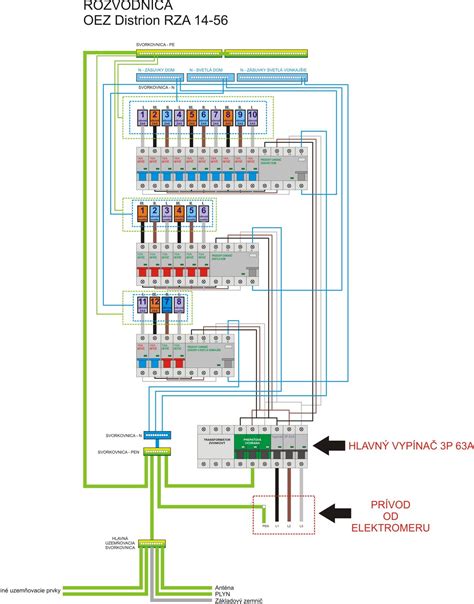

Rozvodnica: Jednoduchšia verzia pre menšie inštalácie

Rozvodnica je v podstate jednoduchšia verzia rozvádzača. Rozvodnice sa na rozdiel od rozvádzačov môžu umiestniť tak, aby boli prístupné laickej obsluhe kvôli spínaniu jednotlivých prvkov (vypínače, ističe) či výmene poistiek. K takémuto zariadeniu a jeho obsluhe má prístup bežne aj laik bez potrebného osvedčenia a dokáže v prípade potreby napríklad odstaviť nejaký obvod.

Sú vyhotovené na montáž na zvislú rovinu a do menovitého napätia 300 V oproti zemi. Rozvodnice a modulárne rozvádzače sa bežne nachádzajú v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Ich hlavnou úlohou je rozvádzať prúd medzi niekoľko málo obvodov a poskytovať základnú ochranu pred preťažením a skratom. Rozvodnice sú len TTA, prevažne určené na vnútorné použitie spravidla vyhotovené na montáž na zvislú rovinu.

Do rozvodníc sa montujú prípojnice, svorkovnice a montážne plechy s funkčnými jednotkami (ochranné prístroje). Veká môžu byť priehladné alebo nepriehladné. Rozvodnicu môže obsluhovať aj laik, najlepšie však poučený pracovník. Ich činnosť je prevažne spojená so spínacími činnosťami alebo výmenou poistkových vložiek.

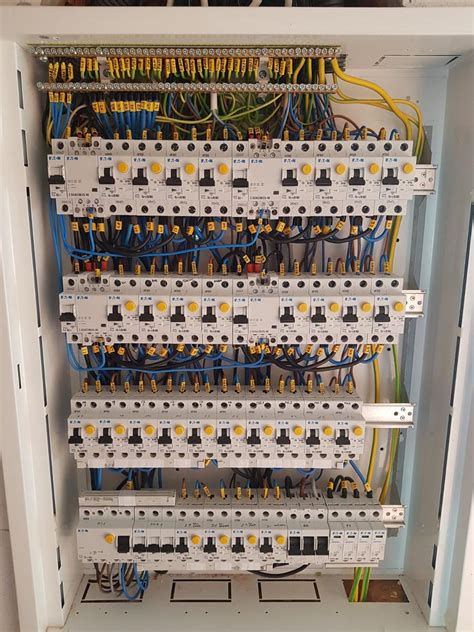

Kľúčové komponenty elektrického rozvádzača

Elektrické rozvádzače sa skladajú z množstva komponentov, ktoré je potrebné zvoliť podľa konkrétnej elektroinštalácie, nakoľko každý má svoju špecifickú funkciu. Kapacita a veľkosť rozvádzača sa odvíja práve od počtu a typu týchto komponentov.

Kryt a skrinka

Kryt a skrinka rozvádzača sú vyrobené z odolných materiálov, ako je oceľ alebo plast. Ich primárnou funkciou je ochrana vnútorných komponentov pred mechanickým poškodením, prachom a vlhkosťou. Odolnosť skrinky voči vonkajším vplyvom, najmä v exteriéri, udáva trieda krytia IP (Ingress Protection).

Ističe

Ističe sú kľúčovými ochrannými prvkami, ktoré chránia elektrické obvody pred preťažením a skratmi. V prípade nadmerného prúdu istič automaticky odpojí prívod elektriny, čím predchádza poškodeniu elektroinštalácie a pripojených zariadení.

• Jednopólový istič Eaton série PL6 s menovitým prúdom 16 A a charakteristikou B: Toto je najpoužívanejší istič pre istenie zásuvkových obvodov v domácnostiach a kanceláriách.
• Jednopólový istič Eaton série PL6 s menovitým prúdom 10 A a charakteristikou B: Podobne bežný istič s nižším menovitým prúdom.
• Jednopólový istič s menovitým prúdom 16 A a charakteristikou B: Univerzálny istič vhodný pre rôzne aplikácie.
• Trojpólový istič Eaton série PL6 s menovitým prúdom 16 A a charakteristikou B: Používa sa pre trojfázové obvody.

Prúdové chrániče (RCCB)

Prúdové chrániče poskytujú dodatočnú, zásadnú ochranu pred úrazom elektrickým prúdom. Sledujú rozdiel medzi prúdom v napájacích a vratných kábloch a v prípade zistenia nebezpečného rozdielu, ktorý signalizuje únik prúdu (napr. cez ľudské telo), okamžite odpoja prívod elektriny.

• 4-pólový prúdový chránič (RCCB) pre trojfázové obvody s citlivosťou 30 mA: Zabezpečuje vysokú úroveň bezpečnosti v trojfázových systémoch, kde je riziko úrazu vyššie.

Prípojnica

Prípojnica je lišta, ktorá slúži ako nosný prvok pre všetky elektrické rozvody vnútri rozvádzača. Umožňuje organizované a bezpečné prepojenie jednotlivých komponentov.

Svorkovnice a prepojovacie lišty

Tieto prvky zabezpečujú organizáciu a distribúciu elektrických vodičov v rámci rozvádzača.

• Jednopólový rozbočovací mostík N-7CZ v modrej farbe: Slúži na rozdelenie neutrálneho vodiča (N). Obsahuje 7 skrutkových svoriek pre vodiče do 16 mm².
• Trojpólová prepojovacia lišta (hrebeň) typu vidlička (U): S prierezom 10 mm² a menovitým prúdom 63 A. Dĺžka lišty je 210 mm, čo zodpovedá 12 modulom.

Ďalšie komponenty

Okrem vyššie uvedených sa v útrobách rozvádzača môžu nachádzať aj poistky, rôzne typy spínačov, transformátory, meniče napätia alebo rôzne automatizačné moduly, ktoré rozširujú funkčnosť elektroinštalácie. Rozvádzač ďalej obsahuje plastovú montážnu dosku z nehorľavého materiálu, ktorá je vykáblovaná vodičmi. Jej súčasťou je tiež DIN lišta, na ktorej sú osadené svorky na pripojenie prívodného kábla, svorka pre uzemnenie a ističe. Tento celok je zabezpečený krytom, ktorý musí byť zaplombovaný.

Typy a prevedenia elektrických rozvádzačov

Rozdelenie elektrických rozvádzačov závisí od viacerých parametrov, vrátane ich umiestnenia, konštrukčného vyhotovenia a účelu použitia.

Podľa umiestnenia a prevedenia

• Samostatne stojace piliere: Tieto robustné konštrukcie sú určené na upevnenie na betónový podklad, ktorý si vopred pripravíte. Často sa používajú vo vonkajších priestoroch alebo v priemyselných aplikáciách.
• Rozvodné skrine: V rámci rozvodných skríň existujú rôzne prevedenia podľa materiálu:
  • Plastové: Ľahké, cenovo dostupné a odolné voči korózii.
  • Kovové: Odolnejšie voči mechanickému namáhaniu a poskytujú lepšiu ochranu.
  • Extra odolné - oceľové: Ideálne pre náročné prevádzkové podmienky, kde je vyžadovaná maximálna odolnosť.
• Na omietku (nad omietku): Tieto rozvádzače sú vhodné v prípade dodatočných inštalácií, keď nie je možné alebo žiaduce vykonávať stavebné úpravy na stene.
• Pod omietku (zápustné): Poskytujú esteticky čistejší vzhľad, nakoľko sú integrované priamo do steny. Ich inštalácia si však vyžaduje vysekanie otvoru do steny.

Podľa účelu použitia

• Bytová rozvodnica: Slúži na rozvod energie v bytoch, domoch, kanceláriách či v ľahkom priemysle. Môže byť použitá ako domový alebo podružný rozvádzač. Bytové rozvodnice sú najčastejšie vyhotovené z plastu alebo tenkého plechu.
• Rozvodná skriňa: Na rozdiel od bytových rozvodníc bývajú rozvodné skrine odolnejšie voči mechanickému namáhaniu, prachu a vlhkosti.
• Elektromerový rozvádzač (skrinka na elektromer): Je predpripravený na montáž elektromeru či ďalších pomocných zariadení, vrátane kompletného značenie v zmysle aktuálne platných STN. Elektromerová skriňa sa dodáva spolu s hlavným ističom, ktorý je možné zaplombovať. Podľa konštrukčného vyhotovenia sa elektromerové rozvádzače (skrinky na elektromer) delia na pilierové, nástenné a pre zapustenú montáž pod omietku. Najdôležitejším prvkom je práve elektromer, ktorý dodáva distribúcia. Zákazník si zabezpečuje hlavný istič, ktorého hodnotu má danú v zmluve o pripojení. Povinnou súčasťou elektromerového rozvádzača sú tiež označovacie štítky, ktoré obsahujú názov výrobcu, typ a jedinečné výrobné číslo. Dvere elektromerového rozvádzača sú osadené zámkom na kľúč v tvare štvorca s rozmerom 6x6 mm. Rozvádzače pre oblasť západoslovenskej distribúcie mali v minulosti aj okienka na dverách, no od roku 2025 sú oficiálne zakázané. Okrem toho je potrebné zakúpiť svorku SR03, ktorou sa napojí privedený uzemňovací oceľový drôt FeZn s priemerom 10 mm. Pre spojenie uzemňovacieho drôtu s rozvádzačom je potrebný ohybný žltozelený vodič CYA16, (prípadne kompletný adaptér pre uzemnenie rozvádzača). Je zložený zo svorky SR03 a 30 cm dlhého zelenožltého vodiča CYA16, ktorý je k svorke pripevnený očkom. Na jeho druhej strane je dutinka, ktorá sa pripája do zemniacej svorky v rozvádzači.
• Poistková skrinka: Je vybavená poistkovými držiakmi a svorkou na pripojenie PEN vodiča. Poistná skrinka je spravidla určená na realizáciu elektrickej prípojky vzdušného vedenia na el. Poistkové skrinky slúžia najmä na realizáciu el.
• Rozvodnica zásuvková: Tieto rozvodnice sú osadené jednou alebo viacerými el. zásuvkami na 230 V alebo 400 V. Niektoré zásuvkové rozvodnice bez istenia majú aj predprípravu na osadenie prístrojov (ističe, prúdové chrániče a pod.) v podobe DIN lišty a dvierok.
• Staveniskové rozvádzače: Špeciálnu kategóriu tvoria stavebné rozvádzače, ktoré sú neoddeliteľnou súčasťou každej stavby. Pri novostavbe ich budete potrebovať ešte pred elektromerovým rozvádzačom alebo hlavnou rozvodovou skrinkou, pretože zabezpečujú napájanie pre elektrické zariadenia používané počas stavebných prác. Elektrický rozvádzač na stavbu by mal okrem ističov obsahovať aj prúdový chránič a jasne viditeľný hlavný vypínač pre núdzové odpojenie. Samozrejmosťou je vyššia trieda krytia, minimálne IP44, ktorá zabezpečí odolnosť na nechránenej stavbe. Je určený na napájanie dočasných rozvodov el. energie na stavenisku, pri stavebných, rekonštrukčných či búracích prácach. Na staveniskové rozvádzače sú kladené zvýšené požiadavky, venuje sa im osobitná STN. Od iných sa líšia zabudovaným stojanom, vyššou odolnosťou voči vlhkosti, napájaním pomocou 400 V zástrčky, hlavným vypínačom atď. Staveniskové rozvádzače bývajú prevažne v prenosnom vyhotovení so stupňom krytia minimálne IP43, po otvorení dverí IP21. Všetky zásuvky v zásuvkovom staveniskovom rozvádzači musí chrániť prúdový chránič. K jednému prúdovému chránču sa môže pripojiť niekľoko zásuviek. Vypínač v staveniskovom rozvádzači musí byť uzamykateľný vo vypnutej polohe. Do staveniskového rozvádzača môžu mať prístup len osoby s odbornou elektrotechnickou spôsobilosťou.

Dôležité parametre pri výbere a inštalácii

Pri výbere rozvodnej skrinky je potrebné zohľadniť niekoľko kľúčových parametrov.

Počet modulov (pozícií)

Najdôležitejším parametrom pri rozvádzačoch a rozvodniciach je počet modulov, resp. pozícií pre prístroje. Maximálny počet modulov na jednom rade býva 18. Dvoj-, troj- a štvorradové rozvodnice majú vyšší počet modulov. Majte na pamäti, že rôzne prístroje zaberú rôzne množstvo pozícií - jednofázový istič 1 pozíciu, 3-fázový 3 pozície. Pri výbere rozvádzača či rozvodnice si pre istotu vždy nechajte rezervu v počte niekoľkých modulov. Nikdy totiž neviete, kedy budete potrebovať doplniť istič pre nový zásuvkový alebo svetelný okruh (napr. do prístavby, altánku a pod.).

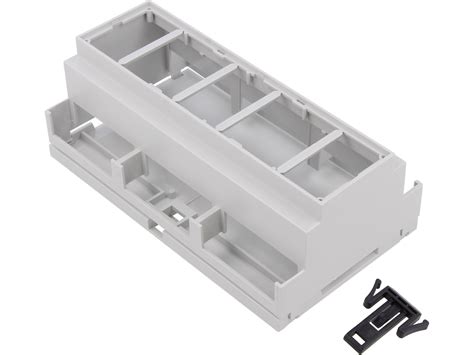

Modulové prístroje ako ističe, prúdové chrániče atď. sa upevňujú na tzv. DIN lišty zacvaknutím. Na ich montáž teda nepotrebujete skrutky.

Trieda krytia IP

Trieda krytia IP udáva, aká odolná je rozvodná skrinka voči vniknutiu cudzích predmetov (vrátane prachu) a vody. Dôležitým parametrom je aj odolnosť voči vlhkosti a vniknutiu prachu. Štandardom je krytie IP40, nájdete však aj rozvodnice a rozvádzače s krytím dokonca až IP65, ktoré sú odolné voči tryskajúcej vode.

Tabuľka 1: Príklady tried krytia IP a ich význam

Umiestnenie elektrického rozvádzača

Správne umiestnenie elektrického rozvádzača je dôležité z hľadiska bezpečnosti, prístupnosti a funkčnosti.

• Modulárne rozvodnice v interiéri: V prípade bytových alebo domových modulárnych rozvodníc/ističových skriniek platia špecifické pravidlá. Zariadenie by malo byť umiestnené v ľahko prístupnej miestnosti s dostatočným priestorom minimálne 80 centimetrov okolo rozvodnice pre bezpečný prístup a manipuláciu. Toto zariadenie by sa nemalo nachádzať na schodisku ani vo vstavanej skrini, kde by mohla byť obmedzená ventilácia alebo prístup v prípade núdze. Svorky v rozvádzači musia byť umiestnené minimálne 0,2 m nad podlahou. Meracie a indikačné prístroje, ktoré sú sledované obsluhou, nesmú byť umiestnené vyššie ako 2 m nad podlahou.
• Elektromerové rozvádzače: Elektromerový rozvádzač, spolu s prípojkovou skrinkou, je súčasťou elektrickej prípojky. Najčastejšie je osadený na stĺpe elektrického vedenia alebo voľne stojaci. Jeho vyhotovenie a montáž spravidla zabezpečuje firma, ktorá realizuje elektroinštaláciu, nakoľko je na to potrebné oprávnenie. V rámci tohto rozvádzača osadí vybraný dodávateľ elektriny elektromer. Dolný okraj prípojkovej skrine SP pri zemnej káblovej prípojke má byť 0,6 m nad terénom, ak káblová prípojka odbočuje zo vzdušného vedenia, umiestňuje sa SP vo výške 2,5 až 3 m.

Označenie a usporiadanie

Jednotlivé prístroje musia byť v rozvodnom zariadení prehľadne a prístupne usporiadané a označené. Prístroje v rozvádzači musia byť prehľadne a prístupne usporiadané. Musia byť označené trvanlivo a v súlade so schémami zapojenia (jednotlivé obvody a prístroje sa musia dať identifikovať). Schémy musia byť dodané spolu s rozvádzačom. Častou chybou bývajú aj chýbajúce záslepky na voľných modulových pozíciách. Spínacie a ochranné prvky majú byť pripojené tak, aby po vypnutí boli ich pohyblivé kontakty vrátane nastaviteľných spúští a relé bez napätia. Ovládacie časti musia mať zreteľné označenie spínacích polôh.

Bezpečnosť a riadenie záťaže

Nesprávne navrhnutý alebo preťažený rozvodný systém môže viesť k častým vypínaniam ističov, poškodeniu zariadení, prehriatiu a dokonca aj k elektrickým požiarom. Preto existujú medzinárodné normy ako IEC 61439 a UL 508A - aby sa zabezpečilo, že všetky rozvádzače a elektrické kryty spĺňajú prísne požiadavky na bezpečnosť, výkon a izoláciu. E-abel'S elektrické skrinky sú plne certifikované, modulárne a prispôsobiteľné, čo poskytuje dodávateľom a inžinierom istotu počas inštalácie aj dlhodobej prevádzky.

Certifikácia, dokumentácia a odborná spôsobilosť

Hoci sú bytové rozvodnice a niektoré rozvádzače predpripravené na osadenie prístrojmi, nemôže ich prístrojmi osadiť každý elektrikár. Hotový rozvádzač ako celok musí vyrobiť firma, ktorá má na túto činnosť oprávnenie od inšpekcie práce.

Pri nákupe elektrického rozvádzača, najmä elektromerového, je nevyhnutné presvedčiť sa, že k nemu máte priložené všetky potrebné dokumenty:

• Vyhlásenie o zhode zariadenia s výrobným číslom: Potvrdzuje, že výrobok spĺňa príslušné technické normy a predpisy.
• Potvrdenie o kusovej skúške: Dokumentuje, že každý kus rozvádzača prešiel špecifickými testami.

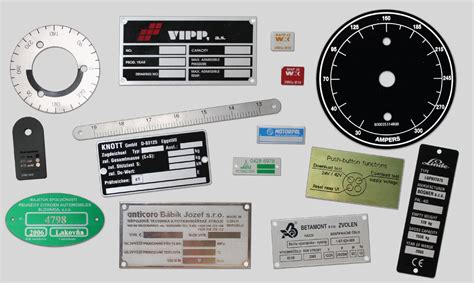

• Typový (výrobný) štítok: Obsahuje základné technické údaje o produkte.
• Protokol o kusových skúškach: Podrobnejší záznam z vykonaných skúšok.
• Dokumentácia s pokynmi na inštaláciu, prevádzku a údržbu: Poskytuje dôležité informácie pre správne a bezpečné používanie zariadenia.

Ak niektorý z týchto dokumentov chýba, elektroinštalácia nemusí vyhovieť prvej odbornej prehliadke a odbornej skúške (revízii), čo môže mať vážne dôsledky. E-abel pôsobí viac než len ako výrobca; je to špecializovaný poskytovateľ riešení. Náš technický tím spolupracuje s klientmi na navrhovaní zákazkových riešení elektrický panel a rozvádzač rozvádzače prispôsobené špecifickým požiadavkám projektu na napätie, konfiguráciám obvodov a priestorovým obmedzeniam. Vďaka využitiu pokročilého dizajnérskeho softvéru, E-abel Inžinieri vytvárajú presné schémy zapojenia, rozloženie komponentov a tepelné simulácie. Výsledkom je elektrická skrinka ktorý je nielen optimalizovaný pre svoj bezprostredný účel, ale je aj pripravený na budúcnosť a plne spĺňa medzinárodné bezpečnostné normy.
