Rozvodnice s kapacitou 36 modulov predstavujú kľúčový prvok každej rozsiahlejšej elektroinštalácie, či už v domácnostiach alebo komerčných priestoroch. Poskytujú dostatočný priestor pre montáž istiacich a ovládacích prvkov, čím zabezpečujú komplexné a bezpečné riadenie elektrickej energie.
Model ETI DIDO-E (ECM36PT) je príkladom veľkokapacitnej rozvodnice určenej pre širokú škálu inštalácií, od rodinných domov až po väčšie komerčné priestory. Ponúka priestor pre 36 modulov, zabezpečujúc tak dostatočnú kapacitu pre komplexné elektroinštalácie.
Tieto rozvádzače sú ideálnou voľbou pre centrálne domové rozvádzače, kde je potrebná kombinácia silových a ovládacích prvkov. Slúžia na ochranu vedenia a rozdelenia elektrickej energie v bytoch a obytných domoch, ako aj v obchodných priestoroch, predajniach, prevádzkach, pivniciach, dielňach, hoteloch a nákupných centrách.
Kľúčové vlastnosti 36-modulových rozvádzačov
Rozvádzače s kapacitou 36 modulov sú navrhnuté s ohľadom na prehľadnosť a organizáciu elektrických obvodov. Môžu byť usporiadané v trojradovom prevedení (3x12 modulov) alebo dvojradovom prevedení (2x18 modulov), čo umožňuje efektívne rozdelenie a správu prístrojov.
- Odolné materiály: Poistková skrinka je vyrobená z kvalitného ABS materiálu alebo iného odolného plastu, čo zabezpečuje dlhú životnosť a spoľahlivosť.
- Stupeň krytia IP40: Väčšina interiérových 36-modulových rozvádzačov je klasifikovaná s krytím IP40, a preto ich možno použiť len vo vnútorných priestoroch, chránené pred vniknutím pevných predmetov väčších ako 1 mm a bez ochrany proti vode. Pre vonkajšie použitie sú dostupné modely s vyšším krytím, napríklad IP65.
- Bezpečné použitie: Menovitý prúd činí typicky 63A a rozvádzače zodpovedajú relevantným CE normám. Pre dodatočnú bezpečnosť, niektoré modely ponúkajú uzamykateľný kryt ako voliteľné príslušenstvo.
- Integrované svorkovnice: Balenie často obsahuje držiaky a mostíky pre pripojenie ochranného (PE) a neutrálneho (N) vodiča, napríklad dva mostíky, každý s 15 otvormi, čo pokrýva väčšinu bežných inštalácií.
- DIN lišta: Samozrejmosťou je prítomnosť DIN lišty pre jednoduchú montáž modulárnych prístrojov, ako sú ističe, prúdové chrániče a iné komponenty.
Typy montáže 36-modulových rozvádzačov
Pri výbere rozvádzača je kľúčové zvoliť správny typ montáže, ktorý zodpovedá vašim inštalačným požiadavkám a prostrediu.
Rozvádzače pod omietku (zapustené)
Modely určené na montáž pod omietku, ako je ETI DIDO-E (ECM36PT) alebo Noark PNF 36M, sú navrhnuté tak, aby sa osadili priamo do steny, čím sa dosiahne esteticky čistý vzhľad. Hĺbka vane, ktorá sa inštaluje do steny, je zvyčajne okolo 70 mm. Tieto rozvádzače sú primárne určené pre inštaláciu do murovaných stien (tehla, pórobetón). Pre sadrokartónové priečky sa odporúčajú špeciálne modely s príchytkami do dutých stien, aby bola montáž pevná a bezpečná.
Rozvádzače na omietku (povrchové)
Naopak, rozvádzače na omietku, napríklad Noark PNS 36M alebo GOLD-PS 36-T, sa osádzajú priamo na povrch steny. Ponúkajú jednoduchšiu inštaláciu, pretože nevyžadujú vysekanie otvoru do muriva, a sú vhodné pre miesta, kde nie je možné alebo žiaduce zapustenie do steny.

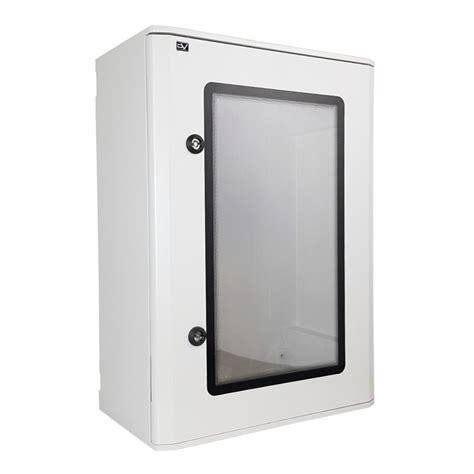

Pre špecifické aplikácie, kde je požadovaný vysoký stupeň krytia proti prachu a vode, sú k dispozícii aj 36-modulové rozvádzače s krytím IP65, určené pre všeobecné i priemyselné vonkajšie aplikácie, ako napríklad Noark PHS 36M. Tieto rozvodnice sú ideálne pre prostredia, kde je potrebné chrániť elektrické komponenty pred náročnými vonkajšími podmienkami.

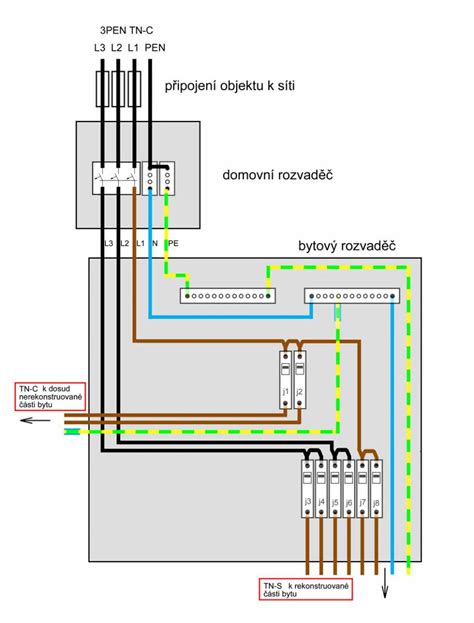

Zapojenie rozvádzača
Podrobné technické parametre ETI DIDO-E (ECM36PT)
Pre lepšiu predstavu uvádzame podrobné technické parametre pre model ETI DIDO-E (ECM36PT), ktorý je navrhnutý pre montáž pod omietku.
| Parameter | Hodnota (ETI DIDO-E ECM36PT) |
|---|---|
| Typ (Séria) | ECM36PT (DIDO-E) |
| Kód výrobcu (MPN) | 001101013 |
| Montáž | Pod omietku (zapustená) |
| Počet modulov (celkom / rady) | 36 (3 rady x 12) |
| Stupeň krytia | IP40 |
| Svorkovnice PE/N (počet otvorov) | 15x PE + 15x N |
| Menovitý prúd | Max. 63 A |
| Menovité napätie | 400 V |
| Test žeravou slučkou | 650 °C |
| Rozmery (V x Š x H) | 482 x 284 x 106 mm |
| Hĺbka vane (zapustená časť) | cca 70 mm |
| Dvere (materiál, typ) | Plast, priehľadné (dymové) |
| Farba rámu / Základne | Biela (RAL 9003) |
| Materiál | ABS plast |
| DIN lišta | Áno |
Praktické výhody a použitie
Trojradové usporiadanie 36-modulových rozvádzačov, ako je ETI DIDO-E, poskytuje výborný prehľad a organizáciu v rozvádzači, čo uľahčuje inštaláciu a údržbu. Dostatočný priestor po bokoch DIN líšt umožňuje pohodlné vyviazanie vodičov a ich prehľadné usporiadanie. Dvierka sú často konštruované tak, aby sa dali namontovať s otváraním na ľavú alebo pravú stranu, čo zjednodušuje umiestnenie v stiesnených priestoroch, ako sú chodby.

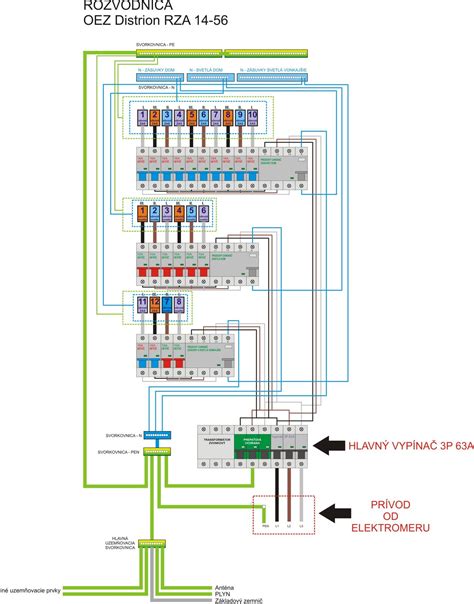

Hlavná rozvodnica pre rodinné domy (silová časť) je bežnou aplikáciou. Tieto rozvádzače sú tiež vhodné pre rozsiahlejšie rekonštrukcie bytov s inteligentnou elektroinštaláciou, kde je potrebné riadiť viacero obvodov. V komerčných priestoroch a kanceláriách si zapustené prevedenie nájde uplatnenie vďaka svojmu diskrétnemu vzhľadu. Všeobecne ich možno použiť v bytoch, domoch, obchodných priestoroch, predajniach, prevádzkach, pivniciach, dielňach, hoteloch a nákupných centrách.
Dôležité aspekty pri výbere a inštalácii
Pri výbere a inštalácii 36-modulového rozvádzača je potrebné zvážiť niekoľko kľúčových faktorov, aby ste predišli bežným chybám:
- Kapacita: Uistite sa, že 36 modulov je pre vaše potreby dostatočných. Tri rady umožňujú logické oddelenie obvodov (napr. svetlá, zásuvky, technológia).
- Súčasť balenia: Overte, či balenie obsahuje svorkovnice pre PE a N vodiče. Balenie obsahuje držiaky a dva mostíky - každý s 15 otvormi (pre PE a N), čo pokrýva väčšinu bežných inštalácií.
- Rozmery otvoru: Pre modely pod omietku je nutné zohľadniť, že vyžadujú značne veľký otvor v stene (výška takmer 50 cm pre niektoré modely). Takisto si dajte pozor na nedostatočnú hĺbku steny, keďže vaňa má hĺbku cca 7 cm.
- Montáž do sadrokartónu: Štandardne sú modely určené do muriva. Pre sadrokartónové priečky odporúčame použiť špeciálne modely s príchytkami do dutých stien, aby bola montáž pevná a bezpečná.
- Dodávka: Pamätajte, že rozvádzač sa dodáva prázdny a neobsahuje ističe ani iné modulárne prístroje.
- Dvierka: Dvierka sú vyrobené z dymového plastu - sú priehľadné, ale tmavé, čo pôsobí esteticky a zároveň umožňuje kontrolu stavu prístrojov. Možnosť otočenia dvierok (ľavé/pravé otváranie) je praktická pre flexibilné umiestnenie.
- Odolnosť voči UV žiareniu: Výrobca pre interiérovú sériu často neuvádza UV stabilizáciu, preto sa odporúča inštalácia mimo dosahu priameho slnečného svetla.
- Zámok: Ak je požadované uzamykanie, ako voliteľné príslušenstvo je možné dokúpiť zámok s kľúčom, ktorý sa inštaluje do kľučky dvierok.
Vždy odporúčame overiť, že predávaný model má kľúčové vlastnosti podľa vašich požiadaviek, keďže uvedené informácie sú len orientačné a aj keď sa snažíme o maximálnu presnosť informácií, nemôžeme zaručiť 100% správnosť.
Kompatibilita a normy
Všetky ETI a podobné 36-modulové rozvádzače sú plne kompatibilné so všetkými štandardnými modulárnymi prístrojmi na DIN lištu. Relevantné normy pre tento typ výrobku zahŕňajú STN EN IEC 60670-1. Pre konkrétnu zhodu vždy overte dokumentáciu od výrobcu.
