Rozvádzače ETI s kapacitou 24 modulov predstavujú flexibilné a spoľahlivé riešenia pre široké spektrum elektrických inštalácií. Či už hľadáte robustnú skrinku pre náročné vonkajšie podmienky s vysokým stupňom krytia, alebo praktický rozvádzač pre suché interiérové použitie vo vašom dome, ETI ponúka modely, ktoré splnia vaše požiadavky. Dvojradová konštrukcia týchto rozvádzačov umožňuje prehľadné oddelenie a organizáciu obvodov, čo zjednodušuje montáž aj následnú údržbu.
ETI ECH-24PT: Robustné riešenie pre náročné prostredia a fotovoltiku
Rýchle zhrnutie a hlavné vlastnosti
Odolná 24-modulová rozvodnica ETI série ECH (2 rady po 12 modulov) ponúka vysoké krytie IP65, ochranu proti vlhkosti a prachu. Je certifikovaná aj pre jednosmerné napätie do 1500 V, čo z nej robí špičkové riešenie pre náročné domové aj fotovoltické inštalácie.
Detailné parametre
- Kapacita: 24 modulov (2 rady x 12)
- Krytie: IP65 (vodeodolné, prachotesné)
- Montáž: Na povrch (nástenná)
- Dvierka: Priehľadné, otváranie nahor/do strany (voliteľné)
- Menovité napätie: 400 V AC / 1500 V DC
- Rozmery: 319 x 384 x 144 mm
- Výbava: Vrátane N a PE svorkovníc (15 pripojení)
Oblasti použitia
Rozvodnica ECH-24PT je určená pre komplexnejšie okruhy v prostredí s náročnými podmienkami:
- Dielne a garáže: Dostatočný priestor pre motorové spúšťače, stýkače a podružné istenie.
- Fotovoltika (FVE): DC aj AC strana menších elektrární (vďaka DC certifikácii a oddeliteľným radom). Je možné použiť ju pre DC fotovoltiku, pretože ETI ECH séria je certifikovaná až do 1500 V DC. Dvojradové prevedenie je výhodné, ak potrebujete oddeliť plus a mínus póly alebo rôzne stringy.
- Exteriér: Inštalácie pod prístreškami, ovládanie závlahy či bazénovej technológie.
Pre správne naplánovanie inštalácie odporúčame článok: Elektroinštalácia v technickej miestnosti a garáži.
Kľúčové výhody a na čo si dať pozor
- ✔ Dvojradová konštrukcia: Umožňuje prehľadné oddelenie obvodov (napr. svetlá vs. zásuvky, alebo AC vs. DC pri FVE).
- ✔ Vysoká odolnosť: Krytie IP65 zvládne aj priamy prúd vody z hadice pri čistení priestorov. Je skrinka odolná voči mrazu? Áno, pracovný rozsah teplôt pre tieto rozvodnice je zvyčajne od -25°C do +60°C, takže je vhodná aj do nevykurovaných priestorov. Séria ECH má mechanickú odolnosť IK07, čo znamená dobrú ochranu proti bežným nárazom v priemyselnom alebo domácom prostredí.
- ✘ Väčšie rozmery: Na výšku má takmer 40 cm, pred montážou si overte dostupný priestor na stene.
Technické špecifikácie
| Parameter | Hodnota |
|---|---|
| Kód výrobcu (ETI) | 001101063 |
| Typ | ECH-24PT |
| Počet modulov | 24 (2 x 12) |
| Stupeň krytia | IP65 |
| Menovitý prúd (In) | 63 A |
| Rozmery (Š x V x H) | 319 x 384 x 144 mm |
| Dvierka | Priehľadné |
| Svorkovnice | N / PE (súčasťou balenia) |
| Trieda izolácie | II (dvojitá izolácia) |
Kompatibilita a montáž
Pre bezpečnú a rýchlu inštaláciu:
- Obsahuje dve DIN lišty so štandardnou roztečou 125 mm. Vzdialenosť medzi DIN lištami je štandardných 125 mm, čo poskytuje dostatok miesta na manipuláciu s vodičmi a prehľadné usporiadanie káblov.
- Káblové priechodky (PG/metrické) je nutné dokúpiť podľa priemeru káblov pre zachovanie IP65.
- Kompatibilná s bežnými ističmi, chráničmi a modulárnymi prístrojmi. Dá sa do nej namontovať zásuvka na DIN lištu? Áno, hĺbka skrinky (144 mm) umožňuje bezproblémovú montáž modulárnych zásuviek, spínacích hodín či iných hlbších prístrojov.
Relevantné normy: STN EN 60670-1, STN EN 62208.
Modulárne riešenia pre elektrické napájacie systémy | Eaton PSEC
Časté otázky o ECH-24PT
- Koľko svoriek majú N a PE mostíky? Tento model (24 modulov) sa dodáva s väčšími svorkovnicami, ktoré majú typicky 15 prípojných miest pre N a 15 pre PE vodič, čo je dostatočné pre bežné zapojenie okruhov v tejto veľkosti.
- Sú dvere reverzibilné? Áno, dvierka je možné osadiť tak, aby sa otvárali na ľavú alebo pravú stranu podľa potreby.
- Obsahuje balenie aj záslepky? Súčasťou sú záslepky pre montážne otvory (na zachovanie triedy ochrany II a IP65). Záslepky pre nevyužité modulové miesta v kryte zvyčajne nie sú súčasťou a treba ich dokúpiť zvlášť.

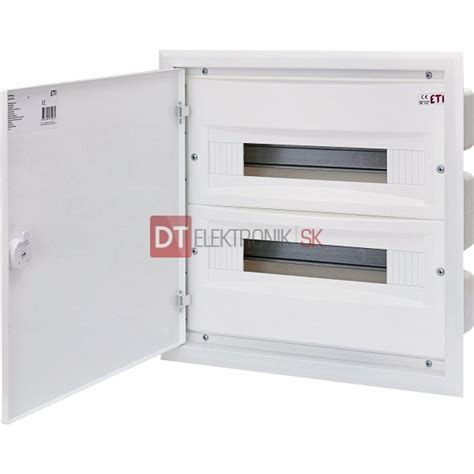

ETI ECT24PT: Ideálne riešenie pre domáce a suché interiérové inštalácie
Rýchle zhrnutie a hlavné vlastnosti
Praktická 24-modulová rozvodnica ETI (2 rady po 12 modulov) pre povrchovú montáž. Poskytuje dostatok priestoru pre bežnú elektroinštaláciu rodinného domu alebo väčšieho bytu. Dvojradové usporiadanie umožňuje prehľadné oddelenie svetelných a zásuvkových obvodov.
Detailné parametre
- Kapacita: 24 modulov (2 rady x 12)
- Krytie: IP40 (pre interiér)
- Montáž: Na povrch (nástenná)
- Dvierka: Priehľadné (dymové)
- Rozmery: 287 x 361 x 112 mm
- Výbava: Vrátane N a PE svorkovníc (13 pripojení)
- Menovitý prúd: 63 A
Oblasti použitia
Model ECT24PT je vhodný pre inštalácie v suchom prostredí:
- Rodinné domy: Ako hlavný alebo podružný rozvádzač pre poschodie.
- Rekonštrukcie: Výmena starých poistkových skriniek v bytoch bez potreby sekania do panelu.
- Garáže a dielne: Ak sú suché a nevyžadujú vysoké krytie proti vode.
Pri plánovaní rozvádzača odporúčame prečítať si: Kompletná elektroinštalácia rodinného domu.
Kľúčové výhody a na čo si dať pozor
- ✔ Dvojradová: Lepšia organizácia káblov a odvod tepla ako pri jednoradových skriniach.
- ✔ Kompletné balenie: Obsahuje všetko potrebné pre montáž (DIN lišty, svorky, skrutky). Obsahuje balenie svorky pre oba rady? Áno, súčasťou sú N a PE svorkovnice s dostatočným počtom bodov (zvyčajne 13+13), umiestnené na spoločnom držiaku.
- ✘ IP40: Nevhodná do vlhkých pivníc alebo exteriéru (hľadajte sériu ECH s IP65).
Technické špecifikácie
| Parameter | Hodnota |
|---|---|
| Kód výrobcu (ETI) | 001101003 |
| Typ | ECT24PT |
| Počet modulov | 24 (2 x 12) |
| Stupeň krytia | IP40 |
| Menovitý prúd (In) | 63 A |
| Rozmery (Š x V x H) | 287 x 361 x 112 mm |
| Dvierka | Priehľadné |
| Svorkovnice | N / PE (súčasťou balenia) |
| Trieda izolácie | II (dvojitá izolácia) |
Kompatibilita a montáž
Vlastnosti uľahčujúce inštaláciu:
- Dostatok priestoru (125 mm) medzi DIN lištami pre pohodlné zapojenie.
- Vyberateľný rám s prístrojovými lištami pre montáž na stole (mimo skrinky).
- Možnosť zmeny smeru otvárania dvierok.
Relevantné normy: STN EN 60670-1, STN EN 62208.
Časté otázky o ECT24PT
- Aký je priestor pod DIN lištou? Vzdialenosť medzi dnom skrinky a DIN lištou je navrhnutá tak, aby sa pod ňu pohodlne zmestili vodiče (vrátane hlavných prívodov), zvyčajne okolo 10-15 mm.
- Dá sa do nej dať elektromer? Iba podružný (informatívny) elektromer na DIN lištu. Pre fakturačné meranie je potrebný certifikovaný elektromerový rozvádzač.
- Sú dvierka odolné voči rozbitiu? Sú vyrobené z odolného plastu, ale pri silnom náraze (napr. kladivom) môžu prasknúť. Pre extrémne podmienky (napr. telocvične) odporúčame kovové skrine.
- Je skrinka biela alebo krémová? Séria ECT sa vyrába v čistej bielej farbe (RAL 9003), takže na bielej stene pôsobí nenápadne a moderne.
- Môžem prepojiť rady hrebeňovou lištou? Nie priamo. Hrebeňová lišta prepája ističe v jednom rade. Pre prepojenie horného a dolného radu musíte použiť vodiče (lanká s dutinkami).
- Dajú sa dokúpiť náhradné dvierka? Áno, ETI ponúka náhradné dvierka (priehľadné aj plné biele) ako samostatný náhradný diel v prípade poškodenia.
