Montáž na povrch: Komplexný sprievodca rozvodnicami

Výber správnej elektrickej rozvodnice je kľúčovým krokom pri každej elektroinštalácii. Rozvodnica na povrch, známa aj ako nástenná rozvodnica, predstavuje univerzálne a často aj cenovo dostupné riešenie pre širokú škálu aplikácií. Tento typ rozvodnice sa montuje priamo na povrch steny, čo zjednodušuje inštaláciu a minimalizuje potrebu stavebných úprav.

Rozvodnice na povrch patria do kategórie elektroinštalačného materiálu, ktorý slúži na bezpečné a organizované rozdelenie elektrickej energie do jednotlivých obvodov. Vďaka svojej konštrukcii sú vhodné pre byty, rodinné domy, komerčné priestory aj priemyselné objekty.

Typy a vlastnosti rozvodníc na povrch

Na trhu existuje široká škála rozvodníc na povrch, ktoré sa líšia veľkosťou, kapacitou, stupňom ochrany (IP) a materiálom. Medzi najčastejšie používané patria:

Oceľoplechové rozvodnice

Oceľoplechové rozvodnice, ako napríklad rad EMFF / EMFS od spoločnosti ABB, sú známe svojou robustnosťou a odolnosťou. Tieto rozvodnice poskytujú vysokú úroveň ochrany proti mechanickému poškodeniu a sú ideálne pre náročnejšie prostredia. Príkladom je rozvodnica ABB 65P18X42A z divízie Elsynn, ktorá je ideálnym riešením pre organizáciu elektrických rozvodov.

Oceľoplechový rozvádzač Elcon MSP-80M je ďalším príkladom, ktorý je ideálny pre inštaláciu až 80 modulov s ochranou IP30.

Plastové rozvodnice

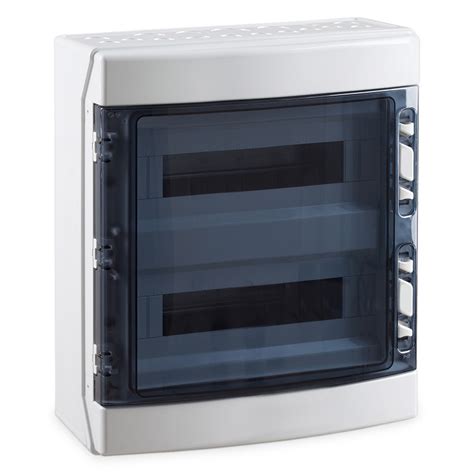

Plastové rozvodnice sú ľahšie a často cenovo dostupnejšie. Sú vhodné pre menej náročné aplikácie, kde nie je potrebné extrémne mechanické odolnosť. Príkladom je rozvodnica ABB 1S 1SLM006501A1208, ktorá je nástenná, má 54 modulov, plastové priehľadné dvierka a krytie IP65, rad Mistral65, vrátane svoriek N+PE.

Ďalším príkladom je balenie obsahujúce plastovú vaňu rozvodnice, plechový rám s dverami, montážny rám s prístrojovými DIN lištami, N + PE svorkovnice, plombovateľný čelný kryt s výrezom pre prístroje, ako napríklad produkt Gembird 107104.

Multimediálne rozvodnice

Špeciálnym typom sú multimediálne rozvodnice, ktoré sú navrhnuté nielen na umiestnenie elektrických komponentov, ale aj na správu dátových a komunikačných káblov. Príkladom sú zapustené rozvodnice ako Eaton 178830 KLV-36UPM-F (3-radová), Eaton 178832 KLV-48UPM-F (4-radová) a Eaton 302418 KLV-60UPM-F (5-radová). Pre duté steny sú k dispozícii modely Eaton 178834 KLV-36HWM-F (3-radová), Eaton 178836 KLV-48HWM-F (4-radová) a Eaton 302420 KLV-60HWM-F (5-radová).

Výhody rozvodníc na povrch

Montáž rozvodnice na povrch prináša niekoľko kľúčových výhod:

• Jednoduchá inštalácia: Nevyžaduje sa sekanie do stien, čo šetrí čas a náklady na stavebné práce.
• Dostupnosť: Rozvodnice na povrch sú ľahko dostupné v rôznych veľkostiach a konfiguráciách.
• Flexibilita: V prípade potreby je možné rozvodnicu ľahko premiestniť alebo vymeniť.
• Údržba: Prístup k jednotlivým komponentom je zvyčajne jednoduchší.

Významné modely a značky

Na trhu pôsobí mnoho renomovaných výrobcov, ktorí ponúkajú kvalitné rozvodnice na povrch. Medzi nich patria:

Eaton

Spoločnosť Eaton ponúka široké spektrum rozvodníc, vrátane populárnej série KLV. Rozvodnica Eaton KLV-36UPS-F je označovaná ako "zlatý štandard" pre bytové inštalácie s kapacitou 3 rady (36 modulov). Pre väčšie inštalácie ponúka Eaton nástenné modely ako Eaton 283033 BF-O-5/120-C (120 modulov) a Eaton 283034 BF-O-6/144-C (144 modulov).

Ďalšie modely od Eaton zahŕňajú:

• Eaton KLV-60UPS-F (zapustená, 5-radová, 5x(12+2) modulov)
• Eaton KLV-12UPS-F (najmenší člen rodiny KLV, 1 rad, 12 modulov)

ABB

ABB je ďalším popredným výrobcom s radom kvalitných rozvodníc. Príkladom je rozvodnica ABB AK636E3 z divízie Elsynn, ktorá je navrhnutá pre jednoduchú montáž na povrch a ponúka kapacitu až 36 modulov v troch radoch.

ETI

Značka ETI ponúka nástenné rozvodnice s moderným dizajnom a vysokou funkčnosťou. Medzi ich produkty patria:

• ETI 1101017 ECM36POTop 20 (zapustený bytový rozvádzač, 36M IP40)
• ETI 1101007 ECT18PO (nástenná rozvodnica)
• ETI 1101009 ECT36PO (nástenná rozvodnica)
• ETI 1101008 ECT24PO (nástenná rozvodnica)
• ETI 1101006 ECT12PO (nástenná rozvodnica)

Hager a Schneider Electric

Hager VU36NE a Schneider Electric Pragma (napr. rozvodnica na omietku 72M, PRA30418) sú ďalšími kvalitnými možnosťami pre moderné elektroinštalácie.

Výber správnej rozvodnice

Pri výbere rozvodnice na povrch je potrebné zvážiť niekoľko faktorov:

• Kapacita: Počet modulov potrebných pre všetky plánované obvody. Je vhodné zvoliť rozvodnicu s rezervou pre budúce rozšírenie.
• Stupeň ochrany (IP): Určuje odolnosť rozvodnice voči prachu a vode. Pre vnútorné priestory sú často postačujúce IP20 alebo IP40, zatiaľ čo pre vlhké alebo vonkajšie prostredia je potrebný vyšší stupeň ochrany (napr. IP65).
• Typ montáže: Rozvodnice na povrch sú určené na montáž priamo na stenu.
• Materiál: Oceľoplechové rozvodnice sú odolnejšie, plastové sú ľahšie a často lacnejšie.
• Doplnkové funkcie: Niektoré rozvodnice ponúkajú špeciálne funkcie, ako sú integrované svorkovnice, možnosť uzamykania alebo špeciálne priestory pre multimediálne komponenty.

Pre bytové inštalácie sa často odporúčajú kompaktné rozvodnice s kapacitou 18 až 36 modulov, zatiaľ čo pre väčšie objekty môžu byť potrebné rozvodnice s kapacitou 72, 120 alebo dokonca 144 modulov.

Rozvodnica na povrch je základným prvkom každej modernej elektroinštalácie, ktorý zabezpečuje bezpečnosť, spoľahlivosť a organizáciu elektrických obvodov.
