Rotačný nivelačný prístroj: Kompletný sprievodca

Nivelačný prístroj je základným a zároveň najpresnejším prístrojom na určovanie výšok, prevýšení alebo vytýčenia roviny na stavbe. Vzrastajúce nároky na rýchlosť a kvalitu výstavby, ale aj nastupujúce nové trendy v stavebníctve sú podnetom na neustály rozvoj a technologické napredovanie týchto prístrojov, kde hlavným motívom je nielen samotné uľahčenie obsluhy zariadenia či zberu dát, ale aj vylúčenie chýb v dôsledku zlyhania ľudského faktora. Nivelačné prístroje sú určené pre profesionálnych aj amatérskych stavebníkov, ktorí pomocou prístroja merajú výškové rozdiely. Prístroj je tak využiteľný pri veľkých stavbách, ale aj pri stavbách rodinných domov. Okrem výšky je s ich pomocou možné merať aj uhlové rozdiely alebo vzdialenosti. Prístroj sa upevňuje na statív a na presné odmeranie hodnoty cieľového bodu sa používa nivelačná lata. Samotný prístroj zvládne obsluhovať jeden človek a vyznačuje sa veľkou presnosťou. Najdôležitejšími komponentami prístroja sú objektív a kompenzátor. Väčšina prístrojov je plnená dusíkom, čo účinne zabraňuje roseniu šošovky. Konštrukcia nivelačného prístroja umožňuje jeho horizontálny pohyb v kruhu 360 stupňov. Použitie zaostrovacieho tlačidla na ďalekohľade umožňuje, aby bol pozorovaný cieľ jasný a zaostrený.

Rotačný laser je jedným z laserových nivelačných prístrojov. Je to nevyhnutný nástroj na niveláciu a zarovnávanie na veľkých stavbách, ktorý pomocou svetla vytvára dokonale rovnú 360-stupňovú rovinu. Zjednodušene povedané, rotačný laser je stroj, ktorý rýchlo vyžaruje jediný, mimoriadne presný laserový lúč. Vďaka tejto rýchlosti sa zdá, že celá pracovná plocha je obklopená súvislou, dokonale rovnou svetelnou čiarou. Väčšina moderných rotačných laserov sa tiež samoniveluje a používa vnútorné mechanizmy na zabezpečenie dokonalej presnosti premietanej roviny bez zložitého manuálneho nastavovania. Táto elektronická funkcia výrazne šetrí čas na stavenisku. Tieto úrovne sú určené na horizontálne (vodorovné) aj často vertikálne (olovnicové) použitie. Umožňujú jednej osobe merať výšku na veľké vzdialenosti, čím eliminujú potrebu tradičných metód merania. Pri použití vonku vyžaduje rotujúci lúč elektronický prijímač na detekciu čiary, čím sa podstatne predlžuje jeho praktický dosah.

Typy nivelačných prístrojov

Podľa druhu urovnávacieho mechanizmu možno nivelačné prístroje rozdeliť na libelové alebo kompenzátorové.

Libelové nivelačné prístroje

Urovnávacím mechanizmom týchto prístrojov je nivelačná libela (vysokocitlivá rúrková libela) uložená spolu s ďalekohľadom kolmo na vertikálnu os prístroja. Urovnaním zrektifikovanej libely pomocou elevačnej skrutky (pred každým čítaním na nivelačnej late) sa zabezpečí aj urovnanie zámernej osi do horizontálnej polohy.

Kompenzátorové nivelačné prístroje

Urovnanie týchto prístrojov zabezpečuje kompenzátor - opticko-mechanický prvok, ktorý udržiava optickú os nivelačného prístroja v horizontálnej polohe za predpokladu, že je vopred nahrubo urovnaný kruhovou libelou. Tá svojím rozsahom citlivosti zabezpečuje správnu funkciu kompenzátora. Pri dobre zrektifikovanom prístroji je zámerná os totožná s optickou osou. Novšie typy kompenzátorových prístrojov sú vybavené digitálnymi technológiami, ktoré zjednodušujú a zrýchľujú štandardné postupy pri nivelačných prácach a minimalizujú vplyv ľudského faktora na výsledky meraní. Takáto automatizácia meraní zjednodušuje zber údajov a ich následné spracovanie. Magnetický kompenzátor umožňuje meranie na nestabilných terénoch, kde môže byť statív s nivelačným prístrojom vystavený neustálym vibráciám. Zabudovaný magnetický kompenzátor prístroj automaticky vyrovnáva a uľahčuje tak prácu na miestach s nestabilným a vibrujúcim podložím (napr. na stavenisku alebo v blízkosti ťažkých strojov).

Kľúčové vlastnosti a parametre nivelačných prístrojov

Vzrastajúce nároky na rýchlosť a kvalitu výstavby vedú k neustálemu technologickému napredovaniu nivelačných prístrojov. Medzi dôležité parametre patrí zväčšenie, kvalita optiky a odolnosť voči vonkajším vplyvom.

Zväčšenie

Dôležitým parametrom nivelačného prístroja je zväčšenie. V prípade stavby rodinného domu, keď meriate kratšie vzdialenosti, dostačuje prístroj so zväčšením 20x alebo 24x. Dlhé vzdialenosti, ktoré sa vyskytujú na rozsiahlejších stavbách, však vyžadujú zväčšenie 26x, 28x, 30x alebo 32x.

Kvalita optiky

Kvalitný prístroj by mal byť vybavený kvalitnou sklenenou šošovkou. Lacnejšie prístroje sú vybavené plastovými šošovkami, ktorých nízka cena sa prejaví vo veľmi rýchlom starnutí šošovky, čo spôsobuje horšie možnosti zameriavania. Výrobcovia ako Geomax, Leica alebo GeoFennel používajú kvalitnú sklenenú optiku.

Odolnosť

Prístroj je odolný voči prachu a vode, a preto ho možno používať v náročných pracovných podmienkach - za dažďa alebo vo veľmi prašnom prostredí. Odolnosť voči vode a prachu je často špecifikovaná medzinárodnými štandardnými normami, napríklad IPX triedy 4 alebo IP 55, IP 57.

Rotačný laser: Podrobnejší pohľad

Ak ste niekedy videli veľkú stavebnú čatu pri práci, možno ste si všimli laser rotujúci na vrchole statívu. To je rotačný laser. Je to nevyhnutný nástroj na niveláciu a zarovnávanie na veľkých stavbách, ktorý pomocou svetla vytvára dokonale rovnú 360-stupňovú rovinu. Zjednodušene povedané, rotačný laser je stroj, ktorý rýchlo vyžaruje jediný, mimoriadne presný laserový lúč. Vďaka tejto rýchlosti sa zdá, že celá pracovná plocha je obklopená súvislou, dokonale rovnou svetelnou čiarou. Väčšina moderných rotačných laserov sa tiež samoniveluje a používa vnútorné mechanizmy na zabezpečenie dokonalej presnosti premietanej roviny bez zložitého manuálneho nastavovania. Táto elektronická funkcia výrazne šetrí čas na stavenisku. Tieto úrovne sú určené na horizontálne (vodorovné) aj často vertikálne (olovnicové) použitie. Umožňujú jednej osobe merať výšku na veľké vzdialenosti, čím eliminujú potrebu tradičných metód merania. Pri použití vonku vyžaduje rotujúci lúč elektronický prijímač na detekciu čiary, čím sa podstatne predlžuje jeho praktický dosah.

Hlavné komponenty rotačného lasera

• Laserová dióda: Toto je ústredná súčasť stroja. Laserová dióda vytvára zaostrený a koncentrovaný svetelný lúč.
• Otáčajúca sa hlava: Otočná veža alebo rotujúci hranol umožňuje lúču opustiť puzdro. Rýchla rotácia vytvára laserovú vodováhu, ktorá definuje súvislú 360-stupňovú rovinu svetla.

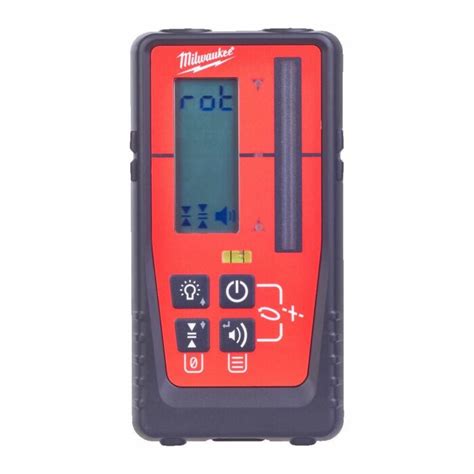

• Prijímač/detektor: Prijímač je nevyhnutný, pretože lúč je zvonku často neviditeľný. Aby sa operátor dostal k presnej rovine, toto elektrické zariadenie sníma laserový impulz a vytvára zvukové signály.
• Držiak na statív: Na presnú prevádzku je potrebné umiestniť laser na pevnú plošinu. Na pevné upevnenie rotačných laserov k pevnému statívu sa používa bežný závitový držiak, zvyčajne s priemerom 5/8 palca.
• Napájací zdroj: Pre dlhé pracovné dni potrebujú tieto výkonné nástroje konzistentný výkon.

Na čo treba myslieť pred kúpou rotačného lasera

Pre profesionálov alebo serióznych domácich majstrov je kúpa rotačného laseru dôležitým krokom. Pochopením dôležitých aspektov si môžete zabezpečiť dlhodobú spokojnosť.

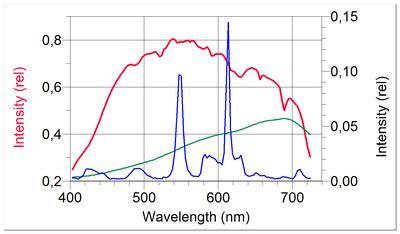

• Určite požiadavky na prácu: Zvážte rozsah a prostredie vašich najčastejšie strávených projektov. Budete pracovať prevažne v interiéri alebo exteriéri? Pre vonkajšie použitie je potrebný model s vysokým dosahom a robustným prijímačom. Pre rýchlejšiu prácu môžu používatelia v interiéri uprednostniť viditeľnejší a žiarivejší typ zeleného lúča.
• Základné príslušenstvo: Rotačné lasery sa zriedka predávajú ako samostatné zariadenie. Pre správne fungovanie laseru je príslušenstvo rovnako dôležité ako samotný laser. Vyžaduje sa nivelačná lať, vhodný elektronický prijímač a pevný, zdvíhací statív. Na skladovanie a prepravu je potrebný aj pevný ochranný obal.
• Údržba a kalibrácia: Postupom času sa aj tie najkvalitnejšie lasery môžu stať mierne nespoľahlivými. Udržiavanie presnosti si vyžaduje pravidelné kontroly a údržbu. Váš laser by mal byť vždy uchovávaný v ochrannom puzdre, niekoľkokrát do roka alebo po akomkoľvek výraznom poklese by ste mali porovnať kalibráciu so známym referenčným bodom.

Bežné chyby, ktorým sa treba vyhnúť

S presným nástrojom je potrebné zaobchádzať opatrne a podľa správnych pokynov na používanie. Vyhýbaním sa týmto typickým chybám možno ušetriť čas a peniaze.

• Používanie laserov určených pre vnútorné použitie vonku bez prijímača.
• Ignorovanie kalibrácie a nivelácie.
• Výber príliš krátkeho dosahu pre veľké staveniská.
• Prehliadnutie požiadaviek na príslušenstvo.
• Nákup iba na základe ceny namiesto funkcií.

Často kladené otázky

Aký je rozdiel medzi rotačným laserom a čiarovým laserom?

Hlavným rozdielom je dosah. Rotačný laser otáča jeden lúč o 360 stupňov, čím vytvára vodorovnú rovinu na mimoriadne dlhé vzdialenosti, často stovky stôp. Naopak, čiarový laser vyžaruje statické zvislé alebo krížové čiary na susedné steny, čo je presné, krátkodosahové, len pre prácu v interiéri.

Môžete používať rotačný laser vonku na slnečnom svetle?

Áno, ale laserový lúč nie je voľným okom viditeľný za jasného denného svetla. Musíte použiť elektronický detektor alebo prijímač namontovaný na nivelačnej late. Prijímač zachytáva rotujúci laserový impulz a indikuje presnú nivelačnú čiaru.

Aká presnosť má rotačný laser?

Presnosť profesionálnych rotačných laserov sa zvyčajne pohybuje medzi $\pm 1/16$ a $\pm 1/8$ palca na vzdialenosť 100 stôp. Sú kľúčové pre stanovenie sklonu, základov a iných dôležitých stavebných referenčných bodov vďaka ich vysokému stupnu presnosti.

Potrebujem detektor/prijímač pre môj rotačný laser?

Detektor je nevyhnutný pre všetky vonkajšie práce a vnútorné inštalácie s dlhým dosahom. Bez neho nie je možné spoľahlivo lokalizovať rotujúci laserový lúč vo vzdialenosti nad 50 až 100 metrov. Vysokokvalitné prijímače výrazne zvyšujú použiteľný dosah laseru a spoľahlivo udržiavajú optimálnu presnosť merania.

Ako často by som mal kalibrovať rotačný laser?

Rotačný laser kalibrujte aspoň raz ročne. Ak ho však používate pravidelne (denne), kalibrujte ho každých šesť mesiacov. Okrem toho, bez ohľadu na to, kedy bol laser naposledy kalibrovaný, ho kalibrujte ihneď, ak vám spadne alebo doňho silno udriete.

Sú rotačné lasery vodotesné?

Väčšina súčasných profesionálnych rotačných laserov je vyrobená tak, aby odolala poveternostným vplyvom. Pre náročné vonkajšie použitie hľadajte stupeň krytia IP (Ingress Protection) aspoň IP54 (ochrana proti prachu, odolnosť voči striekajúcej vode) alebo vyšší, napríklad IP66.

Príklady nivelačných prístrojov

Na trhu existuje široká škála nivelačných prístrojov, od základných optických modelov až po pokročilé digitálne zariadenia.

• Optický nivelačný prístroj Nivel System N24x: Prístroj pre veľmi presné meranie výškových rozdielov. Je vybavený vysoko kvalitnou optikou, ktorá zaručuje veľmi dobrú kvalitu obrazu (ostrý obraz). Vďaka vysokej kvalite optického systému (so zväčšením 24x) zaisťuje presnosť 2 mm na 1 km dvojitého nivelačného ťahu.
• Sokkia C410: Automatický nivelačný prístroj navrhnutý najmä na stavebné účely. Má štvorvláknový závesný kompenzátor s magnetickým tlmením a pracovným rozsahom 15’. Ďalekohľad s 20-násobným zväčšením možno zaostriť od minimálnej vzdialenosti 0,9 m. Stredná kilometrová chyba prístroja je 2,5 mm.
• Sokkia C330: Automatický nivelačný prístroj s celokovovým telom, určený na prácu v ťažkých podmienkach. Krátka zaostrovacia vzdialenosť 30 cm a prídavný pravouhlo zalomený okulár umožňujú využitie prístroja aj v extrémne stiesnených priestoroch. Stredná kilometrová chyba je 2,0 mm.
• Sokkia SDL50: Digitálny nivelačný prístroj s automatickou registráciou meraného bodu. Je vybavený internou pamäťou, ktorá dokáže zaznamenať 2 000 nameraných bodov. Pri použití laty zo skleného vlákna s čiarovým kódom je stredná kilometrová chyba 1,5 mm.
• Leica Runner24: Celokovový optický nivelačný prístroj určený na technickú niveláciu. Má ďalekohľad s 24-násobným zväčšením a stredná kilometrová chyba je ± 2,5 mm.
• Optické nivelačné prístroje z radu NA700: Odolávajú nárazom a striekajúcej vode podľa normy IP 57. Sú vybavené kompenzátorom s magnetickým tlmením. Majú ďalekohľad s 20- až 30-násobným zväčšením a stredná kilometrová chyba sa pohybuje v rozpätí 1,2 až 2,5 mm.
• Leica Sprinter: Digitálne nivelačné prístroje so stabilným kompenzátorom. Prístroje odstraňujú chybu z nesprávneho odčítania hodnoty na nivelačnej late, ako aj chybu zo zapisovania. Stredná kilometrová chyba pri použití štandardných lát je v závislosti od modelu 1,5 až 2,0 mm.
• Digitálny nivelačný prístroj Trimble® DiNi®: Odolný proti vode a prachu (index ochrany IP 55). Má kompenzátor s možnosťou urovnania do 15’ a ďalekohľad s 26- až 32-násobným zväčšením.
• Optický nivelačný prístroj AT-G6: Odoláva vode a prachu podľa normy IPX7. Kompenzátor s magnetickou brzdou umožňuje urovnanie prístroja na ± 15’. Model je vybavený ďalekohľadom s 24-násobným zväčšením a možno ho zaostriť už od minimálnej vzdialenosti 0,5 m.
• Elektronické digitálne nivelačné prístroje radu DL-100C: Sú určené na všetky druhy nivelačných prác. Do ich internej pamäte možno uložiť 2 400 záznamov z meraní.

Betónový laserový nivelačný stroj

Betónový laserový nivelačný stroj je zariadenie, ktoré využíva laserovú technológiu na vyrovnávanie podláh. Jeho pracovný princíp je založený hlavne na laserových meracích a riadiacich systémoch v kombinácii s mechanickou automatizačnou technológiou, aby sa dosiahlo vysoko presné a efektívne vyrovnávanie podlahy. Počas špecifického pracovného procesu laserový nivelačný stroj najskôr vyžaruje laserový lúč cez laserový vysielač, ktorý je premietaný na skonštruovanú zem a prijímaný laserovým prijímačom. Prijímač následne odošle prijatý signál do riadiaceho systému a riadiaci systém na základe spätnoväzbového signálu nastaví polohu a výšku nivelačnej hlavice tak, aby nivelačná hlavica vždy zostala v nastavenej elevačnej polohe pre prevádzku.

Nivelačná hlava je hlavnou časťou laserového nivelačného stroja. Integruje funkčné moduly, ako je škrabka, špirála a vibračná doska, a dokáže dokončiť počiatočné vyrovnávanie, vibrácie a vyrovnávanie betónu naraz. Počas procesu vyrovnávania je úlohou škrabky a špirály rovnomerne rozložiť betón, zatiaľ čo vibračná doska rozvibruje betón, aby sa dosiahla požadovaná rovinnosť. Súčasne laserový nivelačný stroj využíva počítačový laserový riadiaci systém, ktorý prijíma a spracováva laserové signály cez laserový prijímač mechanickej hlavy, aby sa v reálnom čase vykonávali úpravy pri monitorovacej frekvencii 10-krát za sekundu, aby sa presne kontrolovala nadmorská výška podlahy. To umožňuje presne kontrolovať rovinnosť celej podlahy a predchádzať manuálnym chybám a problémom so stavebnými spojmi pri tradičných stavebných metódach.

Navyše, aby sa dosiahla veľkoplošná konštrukcia, laserové nivelačné stroje sú zvyčajne vybavené automatickými navigačnými systémami alebo systémami diaľkového ovládania na dosiahnutie automatizovanej a efektívnej konštrukcie. Tento spôsob výstavby môže nielen zlepšiť efektivitu výstavby a skrátiť stavebný cyklus, ale aj znížiť chyby pri manuálnej obsluhe a zlepšiť kvalitu stavby. Stručne povedané, princíp fungovania betónového laserového nivelačného stroja je založený na laserovom meracom a riadiacom systéme.

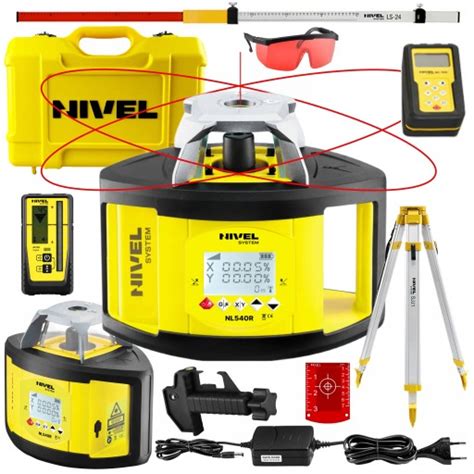

Nivel System rotačný laser NL640R/G (SK)

NL740G je všestranný a multifunkčný nástroj na stavebné práce. Venuje sa práci v otvorených priestoroch a v interiéri. Tento model je vybavený zeleným laserovým lúčom. Prístroj je postavený na základe osvedčenej a účinnej laserovej technológie NIVEL, ktorá zaručuje vysokú presnosť merania. Vodováha určuje horizontálnu rovinu (s možnosťou digitálneho naklápania v 2 osách), vertikálnu rovinu a laserová olovnica určuje vertikálne alebo pravé uhly. Zariadenie je vybavené systémom automatického nastavovania laserového lúča. Vďaka tejto funkcii môžete ľahko nastavovať sklony (horizontálne práce) alebo hľadať smer (vertikálne práce). Laser dobre funguje na dlhých úsekoch prác (dosah 700 m) av náročných terénnych podmienkach - rýchlo sa vyrovnáva a je odolný proti terénnym vibráciám. NL740G je štandardne ponúkaný so senzorom, ktorý zobrazuje výškové rozdiely digitálne. Vďaka tomu je meranie oveľa jednoduchšie a rýchlejšie. Rotačný laser NL740G má funkciu automatického vyrovnávania, po zapnutí sa zariadenie samo vyrovná a je okamžite pripravené na prácu. Generovaný laserový lúč je viditeľný a zobrazený na stene vytvára referenčnú čiaru pre horizontálnu alebo vertikálnu prácu. Pri práci so senzorom a laserovou palicou získame presnú nivelačnú súpravu, meranie vykonáva jedna osoba. Digitálna indikácia výškového rozdielu na displeji (laser, digitálny senzor) výrazne skracuje proces nivelácie. Zariadenie umožňuje pracovať s horizontálnymi aj vertikálnymi lúčmi. Lietadlo je možné digitálne nakláňať (z ovládacieho panela alebo diaľkového ovládania) v jednom alebo v dvoch smeroch. Vďaka tejto funkcii je možné laser použiť na práce ako sú: liatie podláh, nivelácia, príprava povrchov pre dlažobné kocky, športoviská alebo komunikácia, zabezpečenie odvodu vody v súlade s navrhnutými sklonmi. Počas stavebných prác sa laserová olovnica stáva užitočnou, pretože tvorí os rotačne generovanej laserovej roviny. Táto funkcionalita zaisťuje presné vyrovnanie lasera pri práci kolmo, pri prenášaní bodov (olovnica sa zobrazuje súčasne hore a dole). V prípade vonkajšej práce a na veľké vzdialenosti sa používa laserový senzor, ktorý umožňuje príjem signálu v dosahu 700 m (pracovný priemer). Nivelačný prístroj NL740G je vybavený elektronickým kompenzátorom, ktorý účinne eliminuje vibrácie a zaisťuje presné vyrovnanie laserovej roviny. Elektronický kompenzátor je oproti magnetickému presnejší. To je dôležitý faktor pri vykonávaní stavebných meraní, kde môže dôjsť k vibráciám plochy vplyvom prevádzky ťažkej techniky. Elimináciou vibrácií získame spoľahlivé a presné merania. Zariadenie je odolné proti prachu a vode (IP56). NL740G je vybavený intuitívnym ovládacím panelom. Správa funkcií vrátane zadávania dedičstva prebieha digitálne pomocou diaľkového ovládania (rádiová komunikácia poskytuje dosah až 100 m). 5000mAh batérií a je možné ho napájať aj priamo zo siete. Automatický samonivelizačný rotačný laser (nivelačný pristroj). - presnosť merania 1,5mm na 10m (20")- dosah cca.

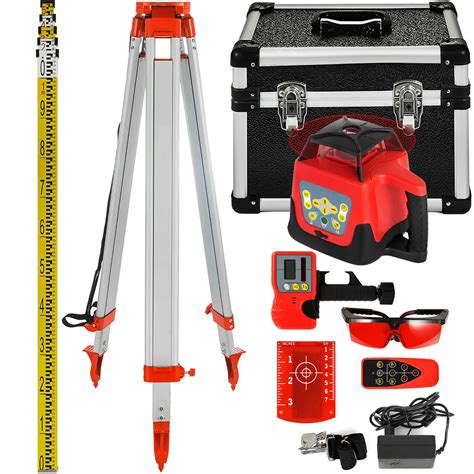

Rotačný laserový nivelačný prístroj 3086- je praktická pomôcka na presné vyrovnávanie, značenie a kontrolu roviny pri stavebných aj montážnych prácach. Vytvára horizontálny aj vertikálny laserový lúč, vďaka čomu uľahčuje prácu v interiéri aj exteriéri. Samonivelizačná funkcia zrýchľuje nastavenie a znižuje riziko chýb pri meraní.

Hlavné výhody

• Automatické samonivelizovanie pre rýchle a presné nastavenie.
• Rotácia v rozsahu 360° pre flexibilné použitie na pracovisku.
• 3 laserové body pre presnejšie zameranie.
• Odolné vyhotovenie vhodné do náročnejších podmienok.
• Vodotesné prevedenie a zvýšená odolnosť voči nečistotám.
• Citlivé ovládacie tlačidlá pre pohodlné používanie.

Použitie v praxi

Tento laserový nivelačný prístroj je vhodný pre široké spektrum prác, pri ktorých je potrebné presné určenie roviny alebo pravého uhla. Oceníte ho pri montáži priečok, pokládke dlažby, osádzaní nábytku, inštalácii políc, elektroinštalačných prácach, ako aj pri menších stavebných úpravách.

Technické parametre

• Typ lasera: 1V1H
• Laserové body: 3
• Vlnová dĺžka lasera: 510 až 515 nm
• Výkon zdroja: 1 mW
• Trieda lasera: 2
• Emisný uhol: H130° / V110°
• Presnosť: ± 3 mm na 10 m
• Rozsah otáčania: 360°
• Rozsah samonivelizácie: 3° (±0,5°)
• Metóda samonivelizácie: magnetické tlmenie gravitačného kyvadla
• Čas samonivelizácie: do 5 s
• Pracovná vzdialenosť: línia 20 m, bod 25 m pri 300 lux
• Výdrž batérie: viac ako 5 hodín pri zapnutých všetkých laseroch
• Pracovná teplota: -10 °C až 40 °C
• Teplota skladovania: -20 °C až 60 °C
• Napájanie: lítium-iónová batéria 3,7 V / 4000 mAh

Obsah a napájanie

Prístroj je napájaný lítium-iónovou batériou s kapacitou 4000 mAh, ktorá zabezpečuje dlhšiu prevádzku bez častého dobíjania. Je tak vhodný na bežné pracovné nasadenie aj dlhšie meracie úlohy.
