Pri zatepľovaní budov je kľúčové správne vypočítať rosný bod v konštrukcii, aby sa predišlo kondenzácii vodnej pary a následnému poškodeniu materiálov. Nesprávne zvolená hrúbka izolácie alebo nevhodný materiál môžu viesť k vzniku plesní a zníženiu životnosti stavby.
Princip je ten, že vnútorný vzduch má určitú teplotu a vlhkosť, ktorým prislúcha fyzikálne daná teplota rosného bodu. Ak je na povrchu steny teplota nižšia než rosný bod, vodná para obsiahnutá vo vnútornom vzduchu kondenzuje. Na povrchovú vlhkosť sa viažu spóry plesní, čo potom už znamená hygienický problém, ale aj problém sa plesní vôbec zbaviť.
YTONG Lambda a Dilema Zateplenia
V odpovedi na minulú otázku som uviedol, že obvodové steny postavené z tvárnic YTONG Lambda 375 mm spĺňajú požiadavky platnej normy ČSN 73 0540-2 na hodnotu súčiniteľa prestupu tepla a ďalšie dodatočné izolácie nie sú nutné. Iná je ale situácia v prípade muriva z nových materiálov s vysokým tepelným odporom, ktoré sú určené k jednovrstvovému murovaniu. Príkladom je systém YTONG.
Napriek týmto vlastnostiam sa však investor môže ocitnúť v situácii, kedy aj pri použití YTONG Lambda prechádza dilemou. "Ja v podstate informácie, ktoré ste napísal, poznám, ale teraz stále prešľapujem na mieste a neviem, či komplikovať situáciu a zatepliť, alebo nechať všetko podľa pôvodného plánu." Už sú hotové parapety, osadené okná v určitej hĺbke, hotové zvody od odkvapov... Všetko s tým, že sa stavalo z Lambdy, ktorá netreba zatepľovať.

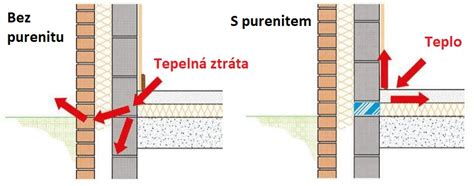

Bohužiaľ som si ale uvedomil onen tepelný most na úrovni stropu, ktorý je vidieť na terme aj zvonku. Osobne ma napadajú dve miesta, kde by mohol byť problém, a to je veniec v kúpeľniach, ktorý je zakrytý zníženým SDK podhľadom a na tom mieste na ňom nie je ani sadrová omietka - ničmenej tento veniec je zvonku 5cm YTONG, 5 cm EPS, + zvyšok do 37,5 ŽB veniec. V kúpeľniach nie sú vonkajšie rohy budovy, iba medzi vencom a priečkou. Je to na prízemí, nie je tam parotesná zábrana - neviem, koľko vlhkosti z kúpeľne dokáže absorbovať SDK a aká vlhkosť bude nad týmto SDK podhľadom pod stropom.
Väčšinou Lambdu práve kvôli uzavretiu a možnosti následného odvetrania zatepľovať neodporúčajú. Nehovoriac o tom, že to nie je lacná záležitosť, rozdiel aj s prácou cca 80 000 a peniaze je stále za čo míňať...
Mechanizmus Vzniku Kondenzácie a Úloha Vlhkosti
Atmosférický vzduch je vždy zmesou suchého vzduchu a určitého množstva vody vo forme vodných pár. Ku kondenzácii vodných pár dochádza pri určitej teplote (teplota rosného bodu) a táto teplota je závislá na koncentrácii vlhkosti vo vzduchu, tzn. čím menšia koncentrácia vlhkosti, tým nižšia hodnota teploty rosného bodu a naopak.

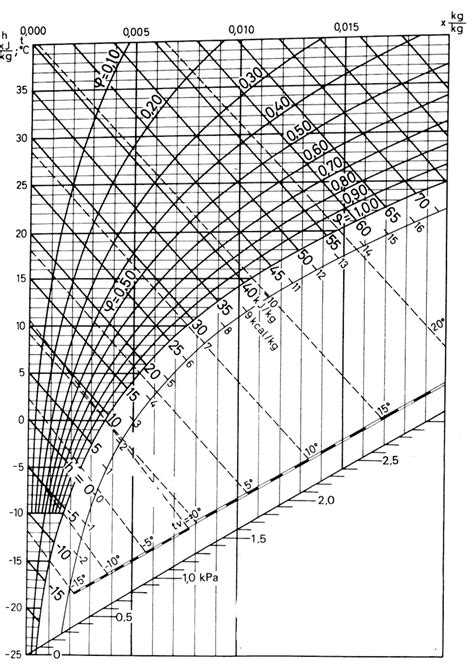

Pre určenie teploty rosného bodu slúži napr. Mollierov i-x diagram vlhkého vzduchu. Z tohto diagramu vychádza napr. pre bežnú izbovú teplotu 21°C a relatívnu vlhkosť 60% hodnota rosného bodu okolo 12°C. Pri prevádzke teplovzdušného vykurovania sa predpokladá automatická regulácia vnútornej teploty v rozmedzí cca 20 - 22 °C a dodržiavanie tejto teploty po 24 hodín denne. Pravidelným vetraním a odvlhčovačom sa situácia zlepšuje, lebo sa znižuje percentuálna relatívna vlhkosť vzduchu. Tá by mala byť v interiéri optimálne 50 až 55%.
Teplovzdušné vykurovanie s rekuperáciou tepla zaručuje trvalé vetranie, teda trvalú výmenu vzduchu. V dôsledku trvalej prevádzky by mala byť povrchová teplota stien vyššia, než je uvedený rosný bod. Ku kondenzácii na stenách by preto dochádzať nemalo.
Tepelné Mosty: Kritické Miesta v Konštrukcii
Podľa Vášho popisu sa s najväčšou pravdepodobnosťou jedná o tepelný most. Pre tieto vady je typické, že sa objavujú pri poklese vonkajšej teploty na jeseň, akcelerujú v zime pri mrazoch a naopak v letnom období vlhkosť vysychá, pretože prechladnutý detail sa ohreje.
Ako som už uviedol, sú v konštrukcii domu miesta, kde je výmena vzduchu minimálna, napr. za nábytkom alebo v rohoch miestností, alebo sa v stenách vyskytujú tepelné mosty s nižšou povrchovou teplotou. Ak sa plesne objavia, príčinou sú tepelné mosty, nie samotné zateplenie. Problémy s plesňami sa môžu vyskytnúť pri nedostatočnom zateplení stropu, základov alebo otvorových prvkov.
Napríklad: "Nechápem, že toto nevie postrážiť technický dozor, ktorý dostával pravidelne mesačne 5000 Kč. Ale teraz už je neskoro, je hotovo."
Nadchádza zima, teda obdobie vhodné pre tieto merania. Ako prvotný dôkaz stavebnej vady je možné uplatniť protokol termovízneho merania vyhotovený kvalifikovanou firmou, ktorá disponuje termovíznou kamerou a týmto sa zaoberá.
Profesionálna termovízia, detekcia tepelných mostov a úniku tepla
Mýty a Fakty o Zatepľovaní Fasád
V oblasti zatepľovania fasád existuje mnoho mýtov a poloprávd, ktoré môžu stavebníkov zmiasť. Je dôležité rozlišovať medzi skutočnými informáciami a nepravdivými tvrdeniami.
Mýtus 1: Zateplenie spôsobuje kondenzáciu a plesne.
Pri vonkajšom zateplení dostatočnou hrúbkou tepelnej izolácie dochádza k opačnému efektu. Teplota na vnútornom povrchu stien sa zvyšuje, čím sa vzdiali od teploty rosného bodu. Tým sa predchádza vzniku plesní a zlepší sa akumulačná schopnosť muriva. Ak sa plesne objavia, príčinou sú tepelné mosty, nie zateplenie samotné. Problémy s plesňami sa môžu vyskytnúť pri nedostatočnom zateplení stropu, základov alebo otvorových prvkov.
Mýtus 2: Zateplenie obmedzuje „dýchanie“ stavby.
Vzduch z domu do exteriéru prúdi primárne cez okná, dvere, rekuperačné jednotky, digestory a vetracie prieduchy. Vonkajšie zateplenie síce mierne potláča priepustnosť obvodových konštrukcií, ale vnútorné vrstvy konštrukcie naďalej reagujú na zmeny vlhkosti. V lete a v prechodnom období vonkajšie zateplenie nebráni vysychaniu konštrukcie do interiéru. Pri vnútornom zateplení je situácia iná a toto tvrdenie platí.
Mýtus 3: Dokonalé utesnenie okien je vždy výhodné.
Dokonalé utesnenie okien síce zamedzí úniku tepla, ale zároveň obmedzí potrebné vetranie. V minulosti, pri nezateplených domoch s tepelnými mostami, nadmerná vlhkosť vzduchu, ktorá sa predtým odvetrala netesnosťami okien, spôsobovala vlhnutie omietok a vznik plesní. Dokonalé utesnenie je možné len pri zabezpečení iného spôsobu vetrania. Náklady na utesnenie okien by sa mali zarátať s následnými investíciami do nového systému vetrania.
Mýtus 4: Polystyrén sa v konštrukcii „stráca“.
Stabilizované polystyrénové dosky (EPS) pri správnom zabudovaní nemajú tendenciu sa v konštrukcii strácať. Sublimácia polystyrénu nastáva pri trvalom zaťažení teplotami nad 70°C alebo pri styku s lepidlami na báze organických rozpúšťadiel.
Mýtus 5: Hydrofobizácia izolácie je dlhodobá.
Hydrofobizácia niektorých izolačných materiálov má obmedzenú životnosť, zvyčajne niekoľko rokov. Jej prínos spočíva najmä v lepších vlastnostiach počas počiatočného vysychania stavby.
Mýtus 6: Vlastné kombinácie izolačných materiálov sú spoľahlivé.
Každý zatepľovací systém je navrhnutý a odskúšaný ako optimálne spolu pôsobiaci celok. Použitie náhradných alebo vlastných kombinácií materiálov bez odskúšania a garancie nemusí byť spoľahlivé a môže ohroziť trvanlivosť systému.
Mýtus 7: Klasické omietky sú vhodné pre zatepľovacie systémy.
Pri teplotných dilatáciách povrchových vrstiev izolácie dochádza k namáhaniu omietky. Krehká klasická omietka toto namáhanie neunesie a popraská. Pre dlhodobú trvanlivosť zatepľovacieho systému sú nevyhnutné pružné a poddajné špeciálne tmely a omietky so zakotvenou výstužnou sieťovinou.
Mýtus 8: Ucelené systémy riešia všetky detaily.
Výrobcovia často optimalizujú svoje systémy pre ideálne podmienky. V komplexnom riešení detailov, ako je osadenie okien a dverí, môžu mať tieto systémy nedostatky alebo nesprávne postupy.
Mýtus 9: Zatepľovanie obvodových stien je zbytočné, teplo uniká najmä oknami.
Hoci oknami uniká značné množstvo tepla, zatepľovanie obvodových stien je ekonomicky efektívne. Zohľadňuje sa nielen energetická úspora, ale aj návratnosť investície a investičné náklady na ušetrenú jednotku energie.
Mýtus 10: Tenká vrstva polystyrénu je dostatočná na zateplenie starých stavieb.
Pri starých stavbách s rôznorodým murivom a vyšším obsahom vlhkosti môže tenká vrstva izolácie (20-50 mm) posunúť rosný bod za izolant. Ak polystyrén nepustí vlhkosť von, tá sa hromadí v murive. V zimných mesiacoch môže dôjsť k premŕzaniu a narušeniu celej konštrukcie, čo vedie k nefunkčnosti fasády.
Strategické Zatepľovanie Porobetónu YTONG
Na slovenskom trhu existuje mnoho kvalitných, riadne otestovaných a certifikovaných zatepľovacích systémov, ktorých použitie je bez pochyb veľmi vhodné pre tepelno-technické zhodnotenie starších stavieb, ako sú panelové, rodinné a iné domy, ktorých obvodové murivo je tvorené materiálmi s veľmi nízkym tepelným odporom. Aplikácia kvalitného, certifikovaného a navyše aj precízne vykonaného zatepľovacieho systému môže tu niekedy znamenať vskutku nesystémové riešenie, ktorým si investor zadá budúce problémy.
Pretože má YTONG vynikajúci tepelný odpor, postačí väčšine zhotoviteľov na „doladenie tepelného odporu“ tenká vrstva izolantu z penového plastu; veľmi obľúbené sú hrúbky 4 až 5 cm. Tým dôjde k tomu, že v pórobetónovom murive, ktoré vedie teplo len asi trikrát horšie než plast, sa v zime ustáli značný teplotný spád. To však nie je vždy optimálne.
Zatepľovať masívne hrubou vrstvou izolantu. Dôvod? Aby sa dosiahol rosný bod v izolante a nie v múre z YTONGu. Ten je savý materiál a kondenzované pary mu škodia. Zatepliť polystyrénom, ktorý ako izolant pary neprepúšťa. Vlna je v tomto horší materiál. Prítomnosť pár v YTONGu nie je problémom, ale problém je kondenzácia, ktorá nastáva pri značnom poklese teplôt. Tomu zabránite hrubým EPS.

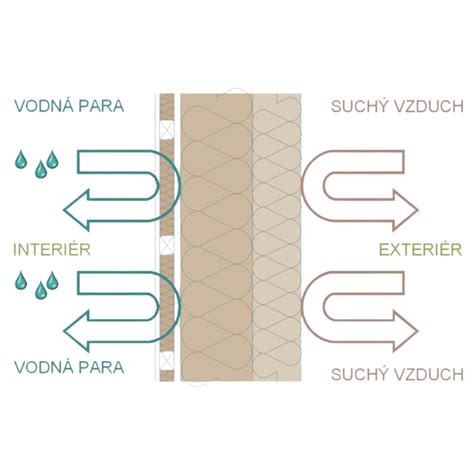

Človek by potreboval poradiť so silou polystyrénu pre kontaktné zateplenie YTONG Lambdy (súčiniteľ tepelnej vodivosti je 0,085). Cieľom je použiť bielu alebo grafitovú izoláciu, aby sa rosný bod dostal z muriva do polystyrénu a zároveň aby polystyrén nebol príliš silný. Alebo či radšej použiť difúzne otvorený systém, ktorý je však cenovo nákladnejší. Zatepľovať sa chce z dôvodu odstránenia tepelných mostov, zateplenia sokla a tiež zhotovenia fasády, ktoré bude jednoduchšie a lacnejšie než ju robiť rovno na murivo.
V prípade rodinného domu s kombináciou staršieho tehlového muriva a nového YTONGu na poschodí je dôležité zohľadniť rozdielne vlastnosti materiálov. Návrh polystyrénu s hrúbkou 8 cm sa môže zdať nedostatočný. Použitie kamennej vlny s hrúbkou 14 cm, orientovanej pozdĺžne, je rozumnejšou voľbou z hľadiska difúznej otvorenosti a tepelného odporu. Správny výpočet rosného bodu pre takúto kombináciu materiálov je kľúčový pre zabránenie kondenzácie v izolácii.
Príklad výpočtových parametrov pre posúdenie konštrukcie
Pre správne posúdenie rizika kondenzácie a návrhu zateplenia sú nevyhnutné detailné výpočty. Tu sú niektoré parametre, ktoré sa bežne používajú:
| Parameter | Hodnota | Jednotka |
|---|---|---|
| Tepelný odpor pri prestupe tepla v interiéri (Rsi) | 0.25 | m²K/W |
| Tepelný odpor pri prestupe tepla v exteriéri (Rse) | 0.04 | m²K/W |
| Návrhová vonkajšia teplota (Te) | -15.0 | °C |
| Návrhová vnútorná teplota vzduchu (Tai) | 21.0 | °C |
| Návrhová relatívna vlhkosť exteriéru (RHe) | 84.0 | % |
| Návrhová relatívna vlhkosť interiéru (RHi) | 55.0 | % |
| Prirážka k vnútornej relatívnej vlhkosti | 5.0 | % |
Na základe týchto vstupných dát sa vypočítajú dôležité charakteristiky konštrukcie. Napríklad, tepelný odpor konštrukcie R môže byť 3.63 m²K/W, súčiniteľ prestupu tepla U 0.26 W/m²K a vnútorná povrchová teplota v návrhových podmienkach Tsi,p 18.70 °C. Uvedené orientačné hodnoty platia pre rôznu kvalitu riešenia tepelných mostov vyjadrenú približnou prirážkou.
Význam Projektovej Dokumentácie a Odborného Posúdenia
Pri zatepľovaní je dôležité nielen poznať teóriu, ale aj vedieť aplikovať výpočty na konkrétnu stavbu. Projektant by mal byť schopný poskytnúť podklady pre správny návrh zatepľovacieho systému, ktorý zohľadňuje všetky faktory vrátane materiálového zloženia stien, hrúbky izolácie a klimatických podmienok. Pri návrhu zateplenia a detailov tepelných väzieb by mal projekt dbať, aby pri štandardných podmienkach ku kondenzácii s rezervou nedochádzalo, teda aby povrchová teplota v kritickom detaile neklesla pod rosný bod.
Z popisu situácie nie je možné príčinu odhaliť bez preskúmania na mieste. Bolo by vhodné prizvať si na začiatok stavebného špecialistu na prehliadku, ktorý by mohol na mieste niečo usúdiť. Veľmi by k tomu pomohol aj náhľad do projektovej dokumentácie a informácie zo stavby. Fotodokumentácia zo stavby ale väčšinou moc nie je, o zápisoch v stavebnom denníku ani nehovoriac. Ale je dobré to overiť a aspoň projekty získať.
Ak je dom v záruke, je potrebné reklamovať vadu a domáhať sa riešenia. To stavebné firmy veľmi neradi počujú a argumentujú tým, že byt je zle užívaný, že sa nevetrá a pod. Podobný prístup môže mať aj developer. Ak sa jednoznačne určí príčina a firma je ochotná spolupracovať, možno nejakou stavebnou úpravou odborne navrhnutou vadu odstrániť. O to by som prioritne usiloval. Riešiť situáciu napríklad inštaláciou systému riadeného vetrania s rekuperáciou a podobne nemusí vôbec stačiť.
