Riešenie komína pre kondenzačný kotol: Kompletný sprievodca

Pri výbere komína sa často zameriavame na potreby krbov alebo kachlí, pričom zabúdame na plynový kotol. Alternatívou môže byť drahé bezkomínové riešenie s výfukom cez strechu. Avšak, pre technické vedenia zo strechy často chýbajú adekvátne riešenia.

Existujú špecializované systémy, ktoré riešia odvod spalín a prívod spaľovacieho vzduchu pre plynové kondenzačné kotly. Jeden z takýchto systémov, napríklad KOMBIGAS od Schiedel, využíva v šachte vloženú kovovú vložku na bezpečný odvod spalín nad strechu. Priestor v šachte okolo tejto vložky slúži na prívod spaľovacieho vzduchu do kotla. Toto riešenie šetrí strechu, pretože spaliny z kondenzačného kotla majú nízku teplotu, a preto okamžite po opustení výfuku kondenzujú a môžu stekať na strechu.

V takom prípade je optimálnym riešením použiť dve samostatné komínové telesá: jedno pre krb, piecku či kachle a druhé pre plynový kotol. Každý spotrebič má totiž iné požiadavky na komínový systém.

Priemer komína pre kondenzačný kotol sa zvyčajne pohybuje od 60 do 80 mm. Priemer komína je dôležité navrhnúť výpočtom na základe požiadaviek spotrebiča na ťah v komíne. Ak krb a kotol nie sú umiestnené na jednom mieste, samostatné komínové teleso pre kotol je výhodnejšie pre dlhodobé zachovanie stavu strechy.

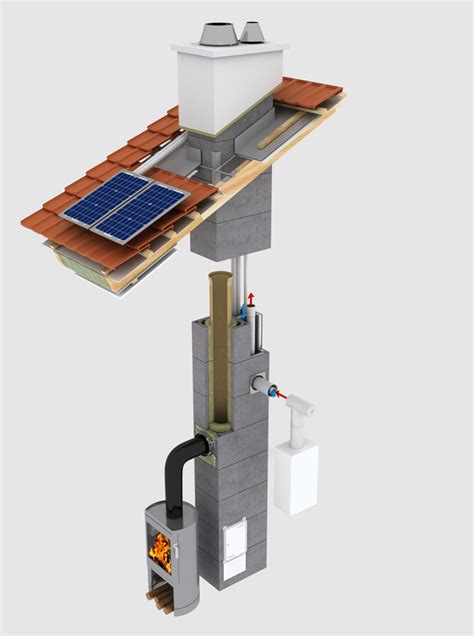

Systém Schiedel KOMBIGAS navyše ponúka výhodu priamej integrácie šachty pre technické vedenia. Táto šachta bez problémov prepojí komín s technickými zariadeniami na streche a technickým zázemím v dome. Môže slúžiť na prepojenie solárnych panelov so zásobníkom vody, fotovoltaických panelov s batériami, alebo satelitu a antény s televízorom. Alternatívne je možné šachtu využiť na odvetranie vnútorných priestorov.

Samotnú stavbu komína je možné realizovať svojpomocne dodržaním návodu na montáž, alebo zveriť stavbu realizačnej firme. Existuje aj možnosť objednať komín s profesionálnou montážou a dovozom priamo na stavbu.

Komínové systémy pre kondenzačné kotly

Úspornosť a efektívnosť v spaľovacom procese sa dosahuje čo najnižšou teplotou spalín odchádzajúcich do komína, čím sa maximalizuje využitie tepla pre vykurovanie. Plynové kondenzačné kotly sú konštruované práve pre tento účel a vyžadujú špecifický komínový systém.

Každý komínový systém by mal mať certifikát potvrdzujúci jeho vhodnosť pre daný typ spotrebiča. Pri rekonštrukcii kotolne je dôležité skontrolovať komínový štítok, či komín spĺňa potrebné požiadavky. Príkladom vhodných trojvrstvových komínových systémov sú Jeremias DW-ETN-AL alebo DW-AL.

Pri návrhu komína je potrebné stanoviť jeho parametre. Výrobcovia kondenzačných kotlov často uvádzajú potrebné priemery dymovodov. V opačnom prípade je nevyhnutné overiť funkčnosť komínového systému v prepočtovom programe.

Problémy s vývodmi spalín

Často počúvanou vetou je, že kondenzačný kotol nepotrebuje komín a je možné ušetriť. Toto tvrdenie je však zavádzajúce. Problémy sa môžu prejaviť napríklad bielym práškom na strechách pri turbo vyúseniach z kondenzačných kotlov. Príčinou je zlá výška vyústenia, nedostatočný rozptyl spalín a korozívny kondenzát.

Riešenia, kde sa dymovody vyvedú len pár desiatok centimetrov nad strechu, spôsobujú problémy. Nízke vyústenie (cca 40 - 50 cm) je dané technickými predpismi, ktoré obmedzujú výšku plastového výfuku kvôli odolnosti voči vetru. Táto nízka výška neumožňuje dostatočný rozptyl vlhkých spalín s nízkou teplotou. Pre komíny platí, že ich vyústenia musia byť vyššie ako výfuky, čím je zabezpečený dostatočný rozptyl.

Hoci legislatíva umožňuje takéto riešenia, pri tvorbe STN sa pozabudlo na poškodzovanie krytín. Najnižšia možná výška „turbo“ vyústenia nad hrebeňom je síce 40 cm, ale pri vyústení ďalej od hrebeňa, kde vietor už spaliny tak efektívne nerozptýli, je situácia iná. Pre komín platí minimálna výška 60 cm, zatiaľ čo pre výfuk stále postačuje 40 cm.

Dvojrúra, z ktorej sú turbo vyústenia konštruované, má vnútorný dymovod z plastu a vonkajšie opláštenie z hliníka. Štrbina medzi nimi slúži na nasávanie studeného vzduchu pre horenie v kotly. Tým sa spaliny rýchlejšie ochladzujú, kondenzujú a stekajú.

Aj pri murovaných komínoch môže dôjsť k chybnému riešeniu z dôvodu snahy o úsporu. Komíny bez zodpovedajúcich vlastností môžu spôsobiť tepelné straty cez vetrací otvor v päte komína, čo narúša vzduchotesnosť nízkoenergetických a pasívnych domov a znižuje účinnosť rekuperácie.

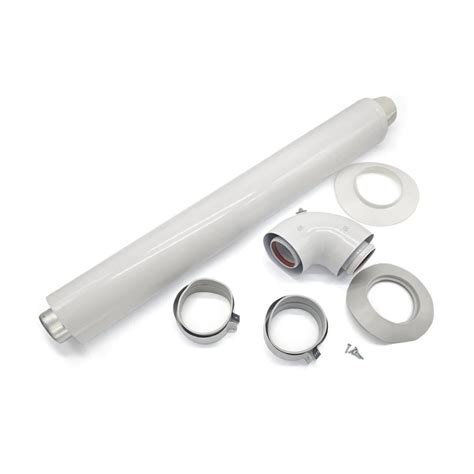

Plastové komíny pre kondenzačné kotly

Pre odvod spalín plynných palív v tlakových triedach N1, N2 (podtlakové komíny) a P1, P2 (pretlakové komíny) sú výhodné komínové vložky z plastu, pokiaľ výstupná teplota z kotla neprekročí povolenú teplotnú triedu vložky (zvyčajne T 120). Teplota spalín je kontrolovaná teplomerom, ktorý kotol vypne pri prekročení stanovenej hranice.

Systémy s prívodom vzduchu a odvodom spalín využívajú hrdlové rúry z plastu s tesnením, ktoré zaručujú tesnosť pre pretlakové triedy. Doplnkové prvky umožňujú pripojenie spotrebičov, ohyby, kontrolu a čistenie. Vyrábajú sa aj flexibilné plastové vložky.

Kondenzát sa zhromažďuje v kondenzačnej nádrži na dymovode a odvádza sa do neutralizačného boxu, alebo sa zbiera v kondenzačnej nádrži v päte komínového prieduchu.

Nerezové komínové vložky

Vyvložkovanie komína nerezovou vložkou je cenovo dostupné a rýchle riešenie renovácie. Tento proces by mali vykonávať profesionáli. Pre štandardné plynové spotrebiče s priemerom komína od 80 do 130 mm postačuje tenký nerezový systém triedy 1.4404 (hrúbka 0,5 - 0,6 mm), keďže teploty spalín (120 °C - 400 °C) a agresivita splodín sú nízke.

Pri pretlakových plynových kotloch, vrátane kondenzačných, je nevyhnutné montovať nerezový systém s gumovým tesnením.

Keramické komínové vložky

Kondenzačné technológie priniesli novú záťaž pre komínové vložky, ktoré musia odolávať nielen horúcim spalinám, ale aj vlhkosti.

Výška komína a jej vplyv na funkčnosť

Výška komína je stanovená normami a vyhláškami s cieľom zabezpečiť rozptyl spalín, správnu funkciu a životnosť vykurovacieho systému. Kľúčovými faktormi pri návrhu výšky komína sú:

• Konštrukcia a tvar strechy: Komín musí ústiť v určitej výške nad strechou.
• Typ spotrebiča a paliva: Rôzne spotrebiče majú odlišné nároky na ťah a výšku komína.
• Komínový systém (materiál): Výška a vyhotovenie sa líšia pri keramických a kovových komínoch.

Nadmerná výška komína môže negatívne ovplyvniť ťah, najmä pri moderných spotrebičoch s riadeným spaľovaním.

Základné pravidlá pre výšku komína

Podľa Vyhlášky MŽP č. 248/2023:

• Pre spotrebiče na plynné palivá je minimálna výška ústia komína nad terénom 4 m.
• Pre spotrebiče na tuhé palivá platí minimálna výška 6 m.

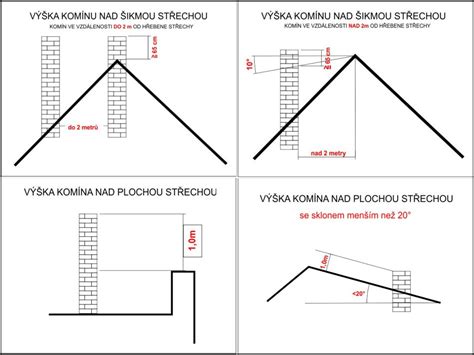

a) Šikmá strecha

Výška vyústenia má byť minimálne 0,6 m nad úrovňou prechodu strechou.

b) Plochá strecha

Minimálna výška komína nad atikou je 1,0 meter. V praxi je potrebné zohľadniť okolité budovy a možné obťažovanie dymom.

Účinná výška komína

Účinná výška komína je časť od sopúcha (miesta napojenia spotrebiča) po ústie komína. Je to kľúčový parameter pre výpočet komínového ťahu.

Odporúčaná minimálna účinná výška je 5 metrov, pokiaľ nie je preukázaný opak výpočtom. Krátky komín znamená slabý alebo žiadny ťah, čo môže viesť k nefunkčnej prevádzke spotrebiča, spätnému ťahu spalín, usadzovaniu dechtu a sadzí, a zníženiu životnosti komína.

Vplyv výšky na ťah

Čím vyšší je komín, tým väčší rozdiel tlakov vzniká medzi ústím a spodnou časťou komína, čo vytvára silnejší prirodzený ťah.

Potrebná výška komína sa riadi podmienkami na ťah stanovenými výrobcom spotrebiča. Klasické krbové pece a kachle často fungujú s účinnou výškou 5 - 6 metrov. Výkonné krby a drevosplyňujúce kotle môžu vyžadovať komín dlhší ako 10 - 12 metrov.

Ďalšie faktory ovplyvňujúce ťah zahŕňajú:

• Účinnosť spotrebiča: Vyššia účinnosť znamená chladnejšie spaliny a menší ťah.
• Nadmorská výška: V redšom vzduchu vzniká nižší tlakový rozdiel.
• Miestna klíma a meteorologické vplyvy: Vietor, smer prúdenia, teplotná inverzia, pozícia stavby, vlhkosť.

Presné posúdenie zabezpečuje tzv. komínový výpočet.

Návrh komína a jeho špecifiká

Pri navrhovaní komína je dôležité zohľadniť konkrétny spotrebič, ktorý bude pripojený. Každý druh vykurovacieho zariadenia má iné nároky na ťah, priemer komína a jeho účinnú výšku.

Výrobcovia pecí alebo kotlov vždy uvádzajú v technickej dokumentácii:

• Odporúčanú účinnú výšku komína.
• Minimálny a optimálny priemer prieduchu.
• Požiadavky na ťah v Pa (pascaloch).

Pri moderných kondenzačných kotloch je situácia zložitejšia:

• Spaliny s nízkou teplotou spôsobujú slabý prirodzený ťah, preto sa často používajú turbokotle s núteným odťahom.
• Vzniká kondenzát, ktorý vyžaduje komín odolný voči vlhkosti a kyslému kondenzátu.

Nesprávny návrh výšky komína môže viesť k strate záruky, zlej prevádzke alebo poškodeniu spotrebiča.

Umiestnenie komína a konštrukcia strechy

Komín musí byť správne staticky zaistený a bezpečne napojený na strešnú konštrukciu, bez kontaktu s horľavými materiálmi.

Dodatočné predlžovanie komína nie je ideálne, hoci je technicky možné. Pri keramických komínoch sa používajú špeciálne kovové nadstavce.

Chybné umiestnenie komína (napr. na štítovej stene pod šikmou strechou) ho vystavuje poveternostným vplyvom, čo vedie k premŕzaniu a vlhnutiu. V takýchto prípadoch je vhodnejší antikorový systém.

Pri plochých strechách sa často zabúda na finálnu výšku strešného plášťa, čo môže spôsobiť, že komín zostane „utopený“ a nespĺňa predpísanú výšku.

Ignorovanie výšky nad atikou (norma stanovuje minimálne 1,5 m) alebo chybné napojenie dymovodu môže spôsobiť poškodenie komínovej vložky.
