Rezné kotúče na hliník: Kompletný sprievodca pre efektívne a bezpečné rezanie

Čistý rez neželezných kovov sa dá dosiahnuť pásovými pílami, prípadne pokročilými technológiami, ako rezanie laserom alebo vodným lúčom. Pri montážnych prácach tieto technológie väčšinou nie sú k dispozícii a pomerne uspokojivý výsledok sa dá dosiahnuť aj pomocou chvostovej, priamočiarej alebo okružnej píly.

Keď neviete, do čoho idete, výsledok Vás pravdepodobne sklame. Prečo sa na rezanie týchto kovov neodporúča použiť bežný nástroj, akým je napr. HERMAN AS-30 Classic?

Výzvy pri rezaní hliníka bežnými nástrojmi

Abrazívne nástroje vyrobené z korundu sú určené predovšetkým pre opracovanie železných kovov. Je nimi možné rezať aj neželezné kovy, ale nie je to také efektívne, ako pri použití špeciálnych, na tento účel vyvinutých nástrojov.

Hlavným problémom je generovanie vyššej teploty v dôsledku mechanického trenia pri obrábaní. V kombinácii s nízkou teplotou tavenia hliníka to spôsobí, že obrobok začne mäknúť, deformovať sa a tzv. „tiecť“ pod nástrojom. Viditeľným dôsledkom sú výrazné otrepy po rezaní.

Pri rezaní železných kovov tento problém nemáme, a najmä keď zvolíme vhodný nástroj pre opracovanie konkrétneho obrobku a dodržíme odporúčané parametre pri práci (obvodová rýchlosť nástroja, rýchlosť posuvu brúsky voči obrobku,...), dosiahneme podstatne čistejší rez takmer bez otrepov.

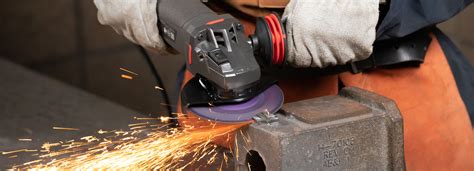

Rezanie neželezných kovov uhlovou brúskou s upnutým rezným kotúčom je východiskom z núdze. Používame ho v prípade, keď toho rezať veľa nemusíme, až tak veľmi nám nezáleží na vzhľade rezu a nič iné nie je k dispozícii. Teplo vzniknuté trením pri rezaní síce nie je dostatočné na to, aby sa hliník roztavil, ale začne pod nástrojom „tiecť“ a má tendenciu upchať a zalepiť medzery medzi brúsnymi zrnami, ktorými je nástroj osadený.

Pri opracovávaní hliníka je veľmi dôležité udržať teplotu obrobku na čo najnižšej úrovni. Tepelnej deformácii obrobku sa však pri rezaní rezným kotúčom úplne vyhnúť nedá. Ani zanášaniu medzier medzi brúsnymi zrnkami na hrane nástroja - ale je predsa len menej výrazné u nástroja, ktorý je určený špeciálne pre tento účel.

Špeciálne rezné kotúče na hliník a ich vlastnosti

Špeciálne rezné kotúče pre rezanie neželezných kovov sa od bežných abrazívnych nástrojov líšia použitým brúsivom, ktorým je často karbid kremíka (SiC).

• Tvrdosť: Karbid kremíka je tvrdší než korund (oxid hlinitý). Jeho tvrdosť je približne 9,5 na Mohsovej stupnici, zatiaľ čo korund má tvrdosť 9. Vyššia tvrdosť karbidu kremíka umožňuje efektívnejšie rezanie neželezných kovov, ktoré sú mäkšie než oceľ. Pri rezaní mäkších materiálov sa korund rýchlejšie opotrebúva a stráca svoju účinnosť.
• Účinnosť pri odvode tepla: Karbid kremíka má lepšie vlastnosti pri odvode tepla než korund, čo pomáha zabraňovať prehriatiu materiálu počas rezania a minimalizovať zanášanie.

Testovanie rezných kotúčov na hliník: HERMAN AX-50 SpeciAl a konkurencia

Predstavujeme rezný kotúč HERMAN AX-50 SpeciAl, nástroj určený pre rezanie neželezných kovov. Pre porovnanie jeho vlastností sme ho testovali s dvoma konkurenčnými kotúčmi:

• RHODIUS XT24 ALU (určený pre rezanie neželezných kovov)
• RHODIUS XT69 MULTI (pre rezanie neželezných kovov a kameňa)

Pre zaujímavosť sme do testu zaradili aj náš najbežnejší rezný kotúč HERMAN AS-30 CLASSIC pre rezanie ocele, ktorý nie je určený pre neželezné kovy.

Ako testovaný obrobok sme zvolili konštrukčný profil z materiálu AlMgSi 0,5, čo je zliatina hliníka (99%) so stopovými prímesami kremíka, horčíka, chrómu, zinku a titánu. Rozmer profilu bol 40x20mm, vnútri dutý a s plochou prierezu cca 100mm².

Subjektívny dojem z práce s týmito nástrojmi bol pre obsluhu prekvapivý - pracovník nevidel a necítil žiadny rozdiel medzi jednotlivými nástrojmi. Rezanie tohto materiálu bolo oproti rezaniu ocele menej komfortné, bolo cítiť „odpor“ materiálu voči rezaniu. Ani na vzhľade zárezu do profilu jednotlivými kotúčmi neboli viditeľné veľké rozdiely.

Výsledky testu

Podľa očakávania, najlepšie a prakticky identické výsledky dosiahli oba rezné kotúče určené špeciálne pre rezanie neželezných kovov: RHODIUS XT24 ALU a HERMAN AX-50 SpeciAl. Kotúče sa opotrebovali najmenej a aj rezná plocha obrobku mala menej výrazné otrepy, než v ostatných prípadoch. U kotúča HERMAN AS-30 CLASSIC (ktorý nie je určený pre rezanie neželezných kovov) boli vidieť výraznejšie otrepy po rezaní a aj rezná hrana bola pôsobením vyššej teploty viac sfarbená.

Z testu vyplýva, že rezanie neželezných kovov uhlovou brúskou je skutočná výzva, práca nie je komfortná, nástroje sa rýchlo opotrebovávajú a výsledný rez má k dokonalosti ďaleko. Keď sa rozhodnete rezať neželezné kovy uhlovou brúskou, oplatí sa použiť kotúč určený špeciálne na tento účel.

Aj keď rezanie hliníka uhlovou brúskou je iba východiskom z núdze, nie je zlé mať zopár takých kotúčov poruke. Vzhľadom na to, že brúsivom je karbid kremíka, môžete ho využiť nielen na rezanie neželezných kovov, ale aj niektorých stavebných materiálov. Napríklad rez do tehly týmto kotúčom je nad očakávanie rýchly a presný.

Profesionálne rezné nástroje na hliník

Máte v dielni ponornú alebo okružnú pílu a chcete vykonať pílou presný a čistý rez hliníkom? Na trhu sú dostupné akostné rezné kotúče na hliník pre domácich majstrov i profesionálnych remeselníkov.

Príklady profesionálnych pílových kotúčov:

• MAKITA kotúč pílový hliník SPECIALIZED 165x2.4x20 mm 56 zubov (Kód: B-33021): Pílový kotúč so zubami TCG vyvinutý na ponorné rezy.
• MAKITA kotúč pílový hliník SPECIALIZED 350x3.2x30mm 100 zubov (Kód: B-33401): Špeciálny rad pílových kotúčov na rezanie lamina, neželezných kovov alebo hliníka okružnými pílami.
• Profesionálny rezný kotúč na hliník 305 mm: Určený pre pokosové a kapovacie píly. Vďaka precíznemu spracovaniu a tenkej reznej hrane 2,4 mm poskytuje čistý, hladký a presný rez bez otrepov. Kotúč má upínací otvor 30 mm, vďaka čomu je kompatibilný s väčšinou bežných pokosových píl. Vhodný pre presné rezanie hliníkových profilov, rámov okien, potrubí a tenkostenných konštrukcií.

Rezanie hliníka drevenou čepeľou

Vždy používajte správne nástroje, ktoré sú určené pre daný materiál. Pretože hliník je v porovnaní s drevom silný kov, veľa ľudí váha, či ho rezať pomocou dreveného kotúča. Ak urobíte správne opatrenia, je možné použiť drevenú čepeľ.

Hliník sa dá bez námahy rezať a má vysokú opracovateľnosť. Je možné ho krájať drevenou čepeľou s mnohými zubami (vysoké TPI). Neželezné materiály je možné rezať väčšinou značiek drevených čepelí. Dostupné sú dokonca aj špecifické druhy tvrdokovu vyrobené na rezanie hliníka. Ak však chcete použiť drevenú čepeľ, musíte zvážiť jej TPI alebo počet zubov.

Počet zubov na čepeli je najdôležitejším faktorom - čím viac zubov (väčšie TPI), tým hladší bude rez. Spodné čepele TPI majú výraznejšie zuby a hlboké pažeráky, ktoré posunú obrobok v smere čepele uchopením okrajov hliníkových kanálov. „Rozstup“ čepele je vzdialenosť medzi hrotmi zubov a určuje veľkosť materiálu, pre ktorý je čepeľ vhodná. Je dôležité zmerať hrúbku vášho obrobku, pretože zvolený rozstup by mal byť rovnaký. Tým sa zabezpečí, že v reze bude vždy aspoň jeden zub. Čím je obrobok hrubší, tým je väčší rozstup.

Príliš malý rozstup bude mať za následok príliš veľa zubov naraz. Keď k tomu dôjde, v kanáli pílového kotúča (vyhĺbený priestor medzi zubami) nie je dostatok miesta na uloženie (vyčistenie) triesok. To často vedie k „viazaniu“, kde sa píla neustále zasekáva.

Pri rezaní hliníka drevenou čepeľou sa uistite, že má jemný kotúč s mnohými zubami. Vždy majte na čepeli dostatok oleja a medzi rezmi nechajte čepeľ mierne vychladnúť. Tým sa zníži možnosť poškodenia a materiál zostane neporušený. Čepeľ musí byť vhodná na rezanie neželezných materiálov a musí mať zodpovedajúci počet zubov pre hrúbku hliníka. Pokiaľ je to možné, odporúča sa použiť profesionálny pílový kotúč na hliník.

Dôležité upozornenie: Nepoužívajte brúsny kotúč na odstraňovanie hliníka na rezacej píle určenej na rezanie kovu. Hliník zasekne abrazívne rezné kotúče, čo spôsobí ich prehriatie a rozbitie.

Vlastnosti a výber rezných a brúsnych kotúčov

Uhlová brúska je súčasťou takmer každej dielne, domácej aj profesionálnej. Odrežete a obrúsite ňou bránku, potrubie, plechy, roxory. Či vám práca pôjde ľahko a rýchlo, alebo sa budete trápiť, záleží najmä od toho, či si vyberiete vhodný brúsny materiál, najčastejšie kotúč.

Zloženie rezného kotúča

Kotúč (disk) je presný nástroj na obrábanie rôznych materiálov. Skladá sa z viacerých vrstiev, ktoré určujú, aké konečné vlastnosti bude mať (tvrdosť, pevnosť, ohybnosť, maximálne otáčky...), a na ktoré materiály ho bude možné použiť.

Najdôležitejšia je spodná, t.j. brúsna časť kotúča. Pozostáva z:

• Brúsna zmes: Tvoria ju maličké zrná (abrazíva) spojené spojivom. Brúsne zrná sú v tvare mnohostenu alebo trojuholníka a slúžia ako rezný nástroj. Pri práci dochádza k postupnému otupeniu zŕn, následnému odhaleniu nových, ostrých abrazív, až po ich celkové spotrebovanie.
• Póry: Medzierky medzi zrnami, ktoré odvádzajú teplo a triesky z obrábaného materiálu.
• Spojivo: Určuje pevnosť kotúča a jeho maximálnu obvodovú rýchlosť. Najčastejšie sa používa keramické spojivo, v podstatne menšej miere kovové, gumové, z umelej živice.

Rozdiel medzi brúsnym a rezným kotúčom

• Rezné kotúče (označenie 41 a 42): Sú vyrábané tak, aby mali čo najmenší úber materiálu. Sú tenšie a nie sú stavané na brúsenie. Pri brúsení sa môžu kvôli väčšej krehkosti rozlomiť a byť nebezpečné.
• Brúsne kotúče (označenie 27): Majú hrúbku okolo 6 - 8 mm, čo zabezpečuje väčšie odoberanie materiálu. Sú určené na opracovanie rezov, brúsenie zvarov, odstraňovanie okujú, hrdze. Ak by ste rezali brúsnym kotúčom, úber materiálu a rýchlosť opotrebovania kotúča budú oveľa väčšie.

Druhy brúsneho zrna kotúčov

Brúsne zrná sú vodítkom pri kúpe kotúča, voľba materiálu brúsnych zŕn definuje schopnosť kotúča rezať konkrétne materiály, a tiež jeho tvrdosť. Ako brúsne zrná sa používajú prírodné aj umelé materiály, napríklad:

• Oxid hlinitý (Al₂O₃) - t.j. umelý korund, na brúsenie materiálov s vysokou pevnosťou v ťahu (nehrdzavejúca a nástrojová oceľ), na niektoré zliatiny hliníka a bronzu, feritické liatiny.
• Keramický oxid hlinitý - bežne sa mu hovorí „keramika“, je ostrejší a tvrdší ako iné zrná. Výborný pre náročné aplikácie.
• Karbid kremíka (SiC) - je tvrdší ako štandardný oxid hlinitý. Má ostré abrazívne zrno, používa sa pre materiály s nízkou pevnosťou v ťahu, nekovové materiály, na brúsenie relatívne mäkkých kovov (hliník, liatina).
• Oxid zirkoničitý (ZrO₂) - t.j. zirkón, pre náročné podmienky, pre odstránenie veľkého množstva materiálu.
• Kubický nitrid bóru (KNB) - pre brúsenie oceľových súčastí zakalených na vysokú tvrdosť, jemné brúsenie nástrojovej ocele.
• Diamant - veľmi tvrdé prírodné brúsivo na tvrdé a krehké materiály (spekané karbidy, keramika, sklo, kameň), nie je vhodný na oceľ.

Informácie označené na kotúči

Všetky dôležité informácie týkajúce sa rezných a bežných brúsnych kotúčov nájdete na vrchnej strane kotúča. Patrí sem:

• Značka a obchodný názov
• Rozmery kotúča
• Vhodnosť použitia pre materiály (Steel, Inox, Alu, PVC)
• Typ kotúča (typ 27, 41, 42)
• Typ zrna, zrnitosť, tvrdosť, štruktúra
• Typ spojiva
• Maximálna povolená rýchlosť
• Bezpečnostné piktogramy, normy a označenie euroázijskej colnej únie, čiarový kód.

Ako vybrať správny rezný kotúč na hliník

Všeobecné pravidlá pre voľbu kotúča

1. Potrebujete brúsiť alebo rezať?
   • Na rezanie použijete rezné kotúče (typy 41 a 42).
   • Na brúsenie a čistenie máte širší výber - brúsne kotúče, lamelové kotúče, fíbrové kotúče, kotúče na suchý zips, čistiace kotúče.
2. Aký materiál idem brúsiť/rezať?

   Kotúč vyberáte podľa materiálu, ktorý idete obrábať a jeho hrúbky. Určenie materiálu vyčítate z kotúča. Môže to byť oceľ, hliník, mosadz, kompozit, kameň, betón, keramika, drevo, tehla, plast. Podstatné je, aby ste kotúč použili iba na materiál, pre ktorého obrábanie je určený. Všeobecne platí, že čím tvrdší je materiál, tým mäkkší kotúč použijete.

3. Akú brúsku budem používať? Aké uchytenie kotúča potrebujem?

   Kotúče sa upínajú do ručnej uhlovej brúsky alebo do strojnej brúsky. Kotúče párujte s uhlovou brúskou podľa priemeru kotúča a jeho maximálnych otáčok (RPM) s otáčkami brúsky - brúsne / rezné kotúče majú presne definované max. otáčky, ktoré pri prekročení môžu spôsobiť pretrhnutie kotúča a odletenie jeho kúskov vo vysokej rýchlosti do okolia, čo je extrémne nebezpečné.

Výber rezného kotúča pre uhlovú brúsku

Rezné kotúče sú určené pre rýchle a presné rezanie. Do uhlových brúsok nájdete kotúče v priemeroch 75/100/115/125/150/180/230/400 mm a hrúbkach 1 až 4 mm. Najčastejšie používané sú disky s priemerom 125 mm a hrúbkou 1 mm, potom 230 mm s hrúbkou 2 mm.

• Tenké rezné kotúče (1 - 2 mm): Režú rýchlo a presne, používajú sa na tenkostenné plechy, profily a rúry.
• Kotúče s väčšími priemermi (2 - 4 mm): Použijete na rezanie hrubých, plných materiálov. Tu oceníte najmä keramické kotúče, ktoré majú síce vyššiu cenu, ale vydržia podstatne viac než korundové. Ak by ste na plný materiál použili tenký 1 mm kotúč, rýchlo by zhorel a jeho spotreba by bola veľmi neekonomická.

Plochý (typ 41) a vypuklý (typ 42) rezný kotúč

• Plochý kotúč (typ 41): Na rezanie obvodom disku (hranou). Umožňuje maximálnu hĺbku a presnosť rezu, aj keď s horšou viditeľnosťou rezu brúsičom.
• Vypuklý kotúč (typ 42): Na rezanie obvodom disku (hranou). Umožňuje lepšiu viditeľnosť rezu, vďaka vypuklosti je stabilnejší, pevnejší a zvláda väčšiu námahu.

Akú zrnitosť brúsneho kotúča zvoliť?

Zrnitosť je veľmi dôležitý údaj, ktorý hovorí, koľko materiálu kotúčom odoberiete. Čím väčšie číslo, tým je zrno jemnejšie a úber materiálu je pomalší. Pre väčší úber zvolíte hrubšiu zrnitosť (napr. pre brúsenie medi, hliníka).

• Hrubšia zrnitosť: Pre mäkké materiály ako mäkká oceľ, meď, hliník, kde sa nevyžaduje veľká "úhľadnosť" povrchu. Hodí sa pre veľké plochy vďaka rýchlejšiemu odstraňovaniu materiálu.
• Jemnejšia zrnitosť: Ak potrebujete dosiahnuť pekný povrch, pre tvrdšie a krehkejšie materiály.

Prehľad kotúčov podľa obrábaného materiálu

V tabuľke nižšie sme pripravili výber kotúčov podľa materiálov, na ktorých rezanie alebo brúsenie sú určené. Nájdete v nej kotúče značky MOST a 3M.

Kotúče MOST sú kvalitné kotúče vyrobené pre rezanie a brúsenie najrôznejších materiálov. Sú obľúbené pre veľmi dobrý pomer ceny, výkonu a životnosti. Kotúče 3M CUBITRON II a 3M CUBITRON 3 sú drahšie, ale majú výnimočný výkon a dlhú životnosť vďaka presne tvarovaným zrnám. Kotúče Silver majú vyšší výkon, rýchlejší rez aj dlhšiu životnosť ako bežné kotúče z oxidu hliníka a oxidu zirkoničitého. Pre jednoznačnú orientáciu je každý brúsny kotúč zvýraznený modrou farbou, rezný kotúč oranžovou.

Faktory ovplyvňujúce presnosť rezania hliníkových profilov

1. Technológia a skúsenosti operátora: Rôzne tvary hliníkových profilov vyžadujú rozdielne spôsoby umiestňovania pri rezaní, takže presnosť priamo súvisí s technológiou a skúsenosťami operátora.
2. Tvar hliníka: Bežné tvary majú vyššiu presnosť rezania, zatiaľ čo nepravidelné nie sú úzko kombinované s rezacím strojom na hliník a stupnicou, čo vedie k chybám v meraní a následne k chybám pri reze.
3. Množstvo materiálu: Pri rezaní jedného kusu a viacerých kusov musí byť prvý presnejší, pretože pri rezaní viacerých kusov, ak nie sú pevne utiahnuté alebo zviazané, spôsobí skĺznutie, čo ovplyvní presnosť rezu.
4. Voľba rezného kotúča: Nezodpovedajúci kotúč rezanému materiálu. Pri výbere pílového kotúča je kľúčom hrúbka a šírka rezného materiálu.
5. Rýchlosť pílenia: Rýchlosť pílového kotúča je vo všeobecnosti pevná a hrúbka materiálu je iná, takže odpor je tiež odlišný, čo spôsobí, že pílové zuby rezacieho stroja na hliník budú oblasťou rezu rôzne v rámci jednotky času, takže presnosť rezu je tiež odlišná.
6. Stabilita tlaku vzduchu: Ak je tlak vzduchu nestabilný, na čelnej strane rezu budú viditeľné stopy po reze a nepresné rozmery.
7. Chladenie: Či je zapnuté rozprašovanie chladiacej kvapaliny a jej množstvo je dostatočné.

Bezpečnosť pri práci s brúsnymi a reznými kotúčmi

Aby brúsenie a rezanie uhlovými brúskami bolo bezpečné, je pri práci s brúskami potrebné riadiť sa nasledovnými radami:

• Správne použitie kotúča: Brúsny kotúč je určený na brúsenie, rezný kotúč je na rezanie. Kotúč určený iba na rezanie nepoužívajte na brúsenie a naopak. Rezný kotúč je tenký a nie je stavaný na brúsenie; pod tlakom by sa zlomil a rozletel do okolia, čo by mohlo spôsobiť vážne zranenie. Brúsny kotúč je zas hrubý, keby ste ním rezali, zbytočne by ste uberali veľa materiálu, zaťažovali brúsku a podstatne zvýšili prašnosť aj hluk pri práci.
• Ochranný kryt: Z brúsky neodstraňujte ochranný kryt kotúča. Je to extrémne nebezpečné pre obsluhu aj okolostojacich. Nepoužívajte ani poškodený ochranný kryt - ak je ohnutý, prasknutý alebo opotrebovaný, treba ho vymeniť.
• Max. otáčky: Niektorí "kreatívci" sú schopní odstrániť ochranný kryt brúsky, aby sa im do nej zmestil väčší kotúč, než je pre brúsku určený. Keďže väčšie kotúče majú iné max. otáčky než malé disky (väčšie sa točia pomalšie, menšie rýchlejšie), môže dôjsť k pretrhnutiu kotúča.
• Osobné ochranné prostriedky: Nutnosťou sú okuliare, múdrosťou rukavice, respirátor alebo maska (kvôli vdychovanému prachu) a slúchadlá. Možnosťou je aj tvárový brúsny štít, alebo mód brúsenia na samostmievacích zváracích kuklách.
