Všetko o stenovej a lokálnej rekuperácii: Plánovanie, montáž a údržba

Rekuperácia zmení domáce prostredie na príjemnú a komfortnú zónu. Je to vetranie, ktoré je také efektívne, že nebudete otvárať okná. Na úvod musíme podotknúť, že rekuperácia nie je povinná. V mnohých prípadoch však ide o nevyhnutné riešenie, keďže všetky novostavby musia mať od 1. januára 2021 energetické hodnotenie A0. Rekuperácia je ideálny doplnok, aby váš dom získal hodnotenie do energetickej triedy A0. Myslite na jej inštaláciu už pri plánovaní stavebného procesu. Na stránkach používame súbory cookies, ktoré sú nevyhnutné pre fungovanie stránok, umožňujú nám poskytnúť vám lepšiu skúsenosť a pomáhajú nám analyzovať návštevnosť a stránky zlepšovať.

Význam a princípy rekuperácie

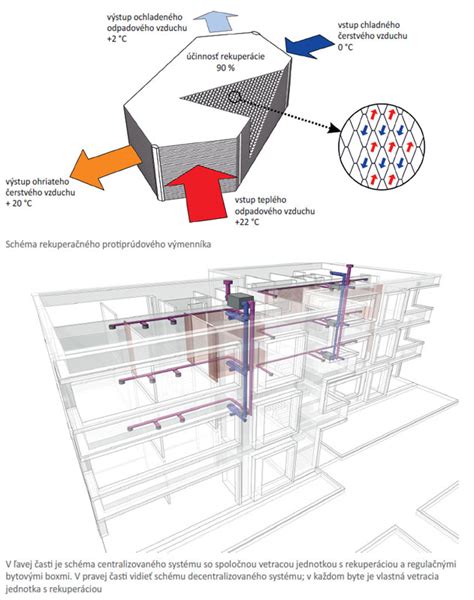

Rekuperačné jednotky slúžia na úsporu energie pri vetraní. Rekuperácia predstavuje pasívny systém vetrania a ide vlastne o spätné získavanie tepla. Čerstvý vzduch privádzaný do budovy prechádza cez rekuperačný výmenník vo vnútri vzduchotechnickej jednotky. Z druhej strany vstupuje teplý odpadový vzduch z objektu. Teplý vzduch teda nevyletí zbytočne von komínom, ale ostáva v miestnosti a zmieša sa s čerstvým. Tým šetrí energiu potrebnú na vykurovanie alebo chladenie.

Rekuperačné jednotky sa stali vyhľadávaným riešením pre alergikov, osoby s dlhotrvajúcimi respiračnými chorobami, astmatikmi a všetkých, ktorí chcú dýchať čistý vzduch a k tomu šetriť energiu. Celý proces rekuperácie pomáha zároveň udržovať optimálnu úroveň vlhkosti, koncentráciu CO2 a eliminovať znečistenie predovšetkým prachom či peľom. Vďaka stálemu prívodu čerstvého vzduchu a regulácii teploty a vlhkosti sa zvyšuje celkový komfort a pohoda v interiéri.

Dôležité je si uvedomiť, že rekuperačné jednotky filtrujú, ohrievajú a chladia iba vzduch, ktorý privádzajú. Samotná rekuperácia nevychladí a nevykúri dom. Preto je nutné ju správne skombinovať s inými zdrojmi:

• Na vykurovanie musíte použiť ako hlavný zdroj napríklad tepelné čerpadlo, ktoré treba správne skombinovať s rekuperáciou.
• Ak by ste potrebovali chladiť, tak na komfortné chladenie je nutné použiť klimatizačné jednotky, ktoré treba správne skombinovať s rekuperáciou.

Plánovanie a návrh rekuperačného systému

Kde začať, keď si chcete dať namontovať rekuperáciu? Najlepší a najrýchlejší spôsob ako navrhnúť zariadenie je dať si navrhnúť rekuperačnú jednotku odborníkmi. Všetko začína kontaktovaním zákazníka pre vypracovanie návrhu a cenovej ponuky. K vypracovaniu ponuky a komplexnému posúdeniu všetkých aspektov potrebuje technik pôdorysy podlaží (prípadne len jedného ak ide o bungalov), rozpis miestností, rezy konštrukcie domu a situačný plán.

Ako prvé sa vypočíta, aká je potrebná výmena vzduchu v rodinnom dome. Na základe toho sa zvolí vhodný systém potrubí a typy rekuperačných jednotiek. Typ a výkon rekuperačnej jednotky je závislý od veľkosti vašej nehnuteľnosti a počtu osôb. Na základe týchto informácií náš odborník navrhne veľkosť jednotky a vyberie správne prevedenie. V ponukovom dokumente sú uvedené výpočtovo vhodné rekuperačné jednotky (výber až z 9 výrobcov) a k nim rôzne displeje a príslušenstvo. Pri výbere vám samozrejme pomôžeme na základe našich skúseností z praxe.

Odporúčame vypracovať projekt rekuperácie, pretože správna poloha rekuperačných vývodov je kľúčová. Ak máte záujem, prosím, kontaktujte nás čo najskôr, aby sme mohli vám včas namontovať rekuperáciu, tak aby stavba nestála.

Typy rekuperačných systémov a rozvodov

Rozdeľujeme centrálne a lokálne rekuperačné jednotky. Na rozdiel od centrálnych rekuperácií sú vhodným riešením do malého bytu či jednej miestnosti lokálne či decentralizované rekuperačné jednotky. Majú rovnaké vlastnosti a výhody. Vďaka tomu, že sa jednotky inštalujú iba do steny, ušetríte za inštaláciu rozvodov a stavebné práce. Lokálnej jednotke stačí iba jeden otvor v stene, do ktorého je umiestnená.

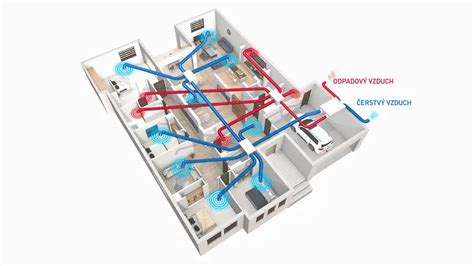

Rozvody vzduchu pre centrálnu rekuperáciu

Dôležitou súčasťou sú rozvody vzduchu z centrálnej rekuperačnej jednotky do jednotlivých miestností. Používame dlhodobo overený systém rozvodov ARIA CONNECT. Pri plánovaní rozvodov zvážte hlukové pomery v dome. Najviac sa nám pri rodinných domoch osvedčil z pohľadu presluchov hviezdicovitý systém s rozdeľovacím boxom a flexibilným potrubím (max. dĺžka 15 m a minimum ohybov).

Montáž rekuperácie sa odvíja od rozdeľovačov. Existujú dva základné typy rozdeľovačov na rozvody vzduchu. Pre rozdeľovač typu 1 je výhoda nízka výška cca 10 cm. Umiestnenie je ideálne nad rekuperačnú jednotku alebo v bezprostrednej blízkosti jednotky. Pre rozdeľovač typu 2 je výhoda, že všetky potrubia systému sa pripájajú z jednej strany, čo znamená, že montáž rekuperácie je jednoduchšia. Umiestnenie je priamo nad rekuperačnú jednotku alebo stenu, alebo v bezprostrednej blízkosti jednotky.

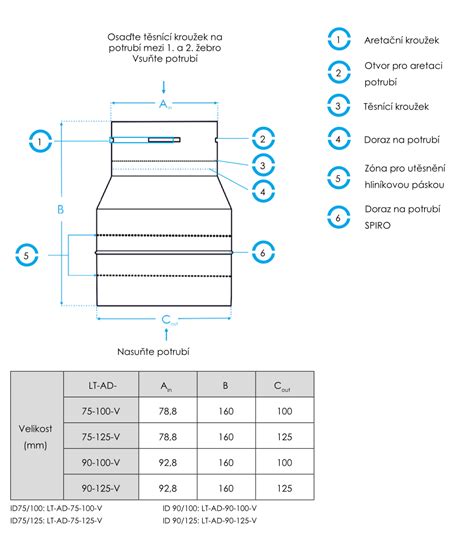

Typy potrubia

Používajú sa dva základné typy potrubia: DN75 a DN90. Konštrukčne aj vzhľadovo sú tie isté, líši sa len rozmermi. Vyberajte ich podľa miesta, kde budú vedené, a požiadaviek na prietok vzduchu.

Flexibilné potrubia sa líšia farbou. My používame iba antibakteriálne potrubia na rozvod vzduchu v rekuperácii. Farba je zvyčajne zelená alebo biela. Farba je to vlastne marketingové odlíšenie, nič viac. Na trhu nájdete aj potrubia s farbou často modrou. Konštrukčne, rozmerovo, dokonca aj materiálovo sú totožné potrubia s antibakteriálnym potrubím. Avšak vnútorná strana je bez dôležitých antibakteriálnych a protiplesňových prímesí. Tmavočervená farba je často určená pre zemné registre, tvarovo aj vzhľadovo sú také isté ako potrubia určené na rozvod vzduchu, avšak pozor! nie sú určené na rozvod vzduchu v rekuperácii.

Stenová / Lokálna rekuperácia

Stenová rekuperačná jednotka SRJ 3W od firmy Haco prináša revolučný spôsob vetrania, je ideálna pre moderné nízkoenergetické a pasívne domy, kde sa kladie dôraz na zachovanie tepelnej účinnosti. Je vhodná ako pre novostavby, tak aj pre rekonštrukcie. Inštalácia stenovej rekuperácie je jednoduchá a efektívna. Vonkajšia časť potrubia sa ľahko vsunie do (ideálne jadrovým vrtákom) vyvŕtaného otvoru, kde sa zaistí pomocou montážnej peny. Inštalácia prebieha z interiéru bez potreby lešenia alebo zložitých úprav mimo domu. Inštaláciou so stenovým riešením máme za sebou desiatky spokojných majiteľov, ktorí už ani nevedia, odkiaľ vzduch prichádza. Zabudnite na pleseň a alergény.

Detailný sprievodca montážou stenovej rekuperácie

Táto rekuperačka sa montuje fakt jednoducho. Keď už sú diery cez stenu, ide to ako po masle. Šablóna, postup, všetko vymyslené do bodky.

1. Príprava dier cez obvodovú stenu - pohľad na interiér
   Príprava dier cez obvodovú stenu je začiatok montáže lokálnej rekuperačnej jednotky. Použite jadrové vŕtanie alebo obyčajné sekacie kladivo (podľa toho, v akom stave máte interiér domu).



2. Diery cez stenu so zateplením - pohľad na exteriér
   Ak je dom už finálne zateplený, odporúčame zvoliť jadrové vŕtanie (existuje aj suché bez chladenia vodou), diera je potom krajšia na pohľad a ľahšie sa opraví okolie, alebo sa použije výustka, ktorá okolie zakryje.

3. Montážna šablóna pre MELTEM WRG-II
   Na jednoduchú a správnu montáž používajte montážnu šablónu. Je do detailov prepracovaná a výrazne uľahčí montáž aj tomu, kto montuje rekuperáciu prvý krát.



4. Správne osadenie montážnej šablóny
   Správne osadená šablóna je základom úspechu a bezproblémovej montáže. Dodržujte pokyny na šablóne.

5. Najdôležitejší bod - osadenie potrubia
   Jediný bod, na ktorý si treba dať extra pozor, je správne osadenie potrubí cez stenu. Nepodceňte tento bod, je to základ dobrej a bezproblémovej funkčnosti lokálnej rekuperačnej jednotky.

6. Lokálna rekuperácia - osadenie vonkajšej výustky
   Vonkajšie výustky sú rôzne. Použite originálne výustky Meltem. Ich funkčnosť spočíva v tom, že sú osadené na potrubie, teda kondenzát vytečie cez výustku, nie po fasáde popod ňu, ako sa deje pri výustkách osadených do potrubia.

7. Lokálna rekuperácia - zapenenie potrubia PUR
   Zvyčajne je lepšie vyvŕtať väčšie diery, ako je potrubie, potom sa potrubie dá ľahko vyspádovať. Všetky medzery dôkladne vypeňte PUR penou. Zabránite prefukovaniu a nežiaducemu vznikaniu kondenzátu, tam kde by inak nevznikol. Najdlhšie trvalo, kým zaschla PUR pena okolo potrubia.

8. Lokálna rekuperácia - kde pripojiť elektrický kábel
   Lokálnu rekuperačnú jednotku otvorte a odmontujte krytku na zapojenie elektrického kábla. Ak si to nevšimnete, budete osadenú jednotku musieť vešať na dvakrát.

9. Odstránenie montážnej šablóny a skrátenie rúr
   Montážnu šablónu odstráňte až po dobrom zatvrdnutí PUR peny. Ak sú okolo potrubí ďalšie medzery, vypeňte aj tie. Potom v interiéri odrežte potrubia zarovno steny a zahlaďte ostré hrany potrubia.

10. Osadenie rekuperačnej jednotky na stenu - KONEČNE 🙂
    Keď už máme všetko nachystané, osadíme rekuperačnú jednotku na stenu. Pri osádzaní natrieme tesnenia na jednotke niečím mastným (neškodným), aby sa jednotka ľahšie osádzala na potrubia. Priskrutkujeme ju na stenu skrutkami z balenia a za pár minút je hotovo. Samotnú jednotku som namontoval za 10 minút. A to bolo na prvý krát. Jednoduchá montáž, super.

11. Zapojenie rekuperačnej jednotky do elektriny
    Pozor na elektriku, je nebezpečná. Zapojenie jednotky je ľahké. Jednotka má svorkovnicu na jednoduché zapájanie. "Nulák na nulák", "fáza na fázu". Tretí kábel v jednotke je signálny na pripojenie ďalšieho zariadenia. Jednotka je z plastu, uzemnenie sa nepripája.

12. Finálny pohľad na rekuperačnú jednotku Meltem
    Pohľad na lokálnu rekuperačnú jednotku Meltem WRG-II osadenú na stene je vždy rovnaký.



Lokálne jednotky montujem už dlho. Pre Meltem sú diery cez stenu len niečo cez 100 mm, čo je fajn. Netreba žiadne špeciálne náradie. Keď dá človek trochu pozor, nie je čo pokaziť. Šablóna veľmi pomohla. Celý postup montáže má logiku, takže sa to robí ľahko. Odporúčam. Ľudia sa preto často pýtajú, čo je to rekuperácia? Je to vetranie, ktoré je také efektívne, že nebudete otvárať okná. Veľa zákazníkov sa pýta a čo rekuperácia svojpomocne? Žiaden problém. Montážna šablóna a inštruktážne videá z vás spravia profesionálov už pri prvej montáži.

Dôležité aspekty pri inštalácii rekuperácie

Či už máte rekuperačnú jednotku vo vyhotovení na stenu, alebo na strop, snažte sa ju umiestniť do teplého priestoru. Ideálne do viac ako 15°C. Okolitá teplota by mala byť cca 5-50°C (presný rozsah záleží na výrobcovi). Ideálnym riešením je, pokiaľ je okolitá teplota jednotky čo najviac podobná interiérovej. Potom sa cez steny jednotky nestráca teplo ani chlad, ktorý chceme spätne vracať. Telo jednotky je samozrejme izolované. Jednotku preto nie je vhodné inštalovať na pôdu, pokiaľ nie je súčasťou tepelnej obálky budovy, alebo do nevykurovanej garáže. Nechajte okolo nej dostatok miesta na zapojenie a neskoršiu údržbu.

Umiestnenie rozvodov a výustiek

Do pobytových miestností patrí prívod vzduchu a do miestností, kde vzniká vlhkosť a škodliviny, patrí odvod vzduchu. V miestnosti je takmer jedno, kde výustky dáte. Najdôležitejšie je umiestniť prívody a odvody do správnych miestností. Hlavný prívod aj odvod vzduchu smerom von musí byť tepelne zaizolovaný. Najčastejší je priemer potrubia DN160 + izolácia. Voľte čo najkratšie trasy. Ak sú podobne dlhé trasy, nie je zvyčajne čo regulovať. Ak sú rozdielne, na menších musíte zvýšiť tlakovú stratu, napríklad na výustke v miestnosti, dlhšie trasy necháte otvorené čo najviac.

Vyhnite sa vedeniu potrubia cez chladné miesta, keď to inak nejde, dôkladne ich tepelne zaizolujte. Ak izoláciou vedú rekuperačné rozvody, dajte si veľký pozor, aby sa nenachádzali v hornej časti izolácie. Rekuperáciu odporúčame umiestniť čo najbližšie k interiéru (do tepla), pretože sa v nej nachádza teplý vlhký vzduch. Ak by teplý vzduch prišiel do kontaktu s chladným prostredím, nastal by kondenz. Riešenie je potom zdĺhavé a finančne náročné. Spočíva v rozobratí stropu a hľadaní miesta kondenzu. Následne je potrebné dodatočné zateplenie rúr, ktoré vyšli až na úroveň rosného bodu (stretu s chladom).

Potrubie na sanie a výfuk musí byť dokonale izolované - bez kompromisov. Pre rozvody do 200 mm použite potrubie EPE (HR-WTW) alebo ADURO a tvarovky tohto systému. Lacnejšie riešenie s potrubím typu SONO, ALU a pod. NEODPORÚČAME!!! V ohyboch stráca svoje tepelné vlastnosti. Kvalitný tlmič za rekuperačnou jednotkou je základ.

Pokiaľ je výustka v ideálnej pozícii (tzn. prívodná čo najďalej od odvodnej alebo od vstupu do miestnosti a odvodnej na stredu odsávanej miestnosti), tak je možné použiť akúkoľvek stropnú vyústku/ventil správnej veľkosti (do 60 m3/h veľkosť 125mm). Pre detské izby, kde sa môže dispozícia často meniť, odporúčame smerovateľné ventily. Pokiaľ je inštalácia limitovaná napríklad výškou stropu, stropom z pohľadového betónu a pod., tak je možné výustky osadiť aj do hornej časti steny.

Odvod kondenzátu a elektrické pripojenie

Nezabudnite na odvod kondenzátu a prípravu kabeláže (napájanie, ovládač, internet, boost tlačidlá, čidlá atď.). Dbajte na voľný odtok kondenzátu, nesmie zamrznúť a nesmie byť v protismere pretlačený napríklad vodou z práčky. Nikdy jednotku nepoužívajte na dosúšanie stavby, ktorá nie je dokonale čistá, zbavená prachu. Hrozí jej trvalé poškodenie. Rozmerajú sa prívody elektriny.

Koordinácia s inými stavebnými prácami

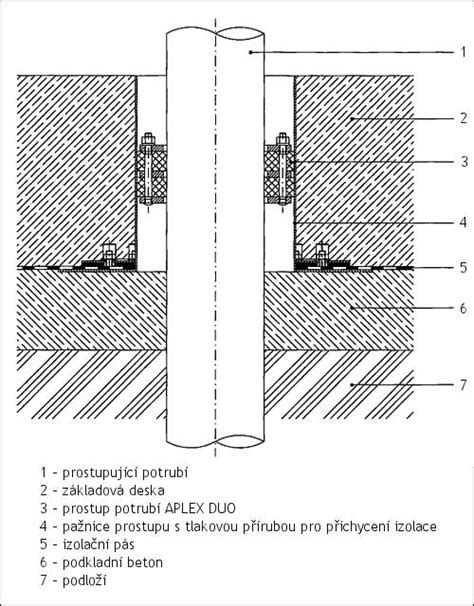

Ako odborníci na zateplenie domu sa často stretávame s problémom, že majitelia najprv postavia hrubú stavbu s rekuperáciou, až potom zavolajú zatepľovaciu firmu. Pre zachovanie vzduchotesnosti otvorov musíme každý prestup cez parozábranu ošetriť špeciálnou prechodovou manžetou. Ide o samolepku s integrovaným gumovým tesnením. Aplikuje sa na parozábranu v mieste prestupu. Vopred nainštalované rekuperačné rozvody nám znemožňujú použitie manžiet. V takom prípade nemôžeme garantovať štandardnú 25-ročnú záruku na materiál. Myslite na rekuperáciu na začiatku plánovania stavebného procesu. Ak sú v dome nosné priečky opatrené betónovým vencom, je potrebné zabezpečiť rekuperačné prechody konštrukciou pri samotnej hrubej stavbe. Rátajte preto s prechodmi už pri liatí betónových vencov.

Údržba rekuperačného systému

Naša služba nekončí inštaláciou. Staráme sa o vaše rekuperačné jednotky aj po dokončení montáže. Pravidelne ho udržiavame a kontrolujeme, aby ste mali istotu optimálneho výkonu a čistoty pred každou vykurovacou sezónou. Rekuperácia je takmer bez údržby. Musíte robiť len pár vecí - pravidelne čistiť a meniť filtre, občas vyčistiť sifón na odvod kondenzátu, inak sa upchá, a takmer nikdy nemusíte čistiť výmenník ani ventilátory.

Služby a záruka

Po schválení cenovej ponuky a podpise zmluvy sa začína samotná inštalácia. Naša spoločnosť sídli v Ivanke pri Dunaji a má zriadené pobočky v Prešove a Ružomberku. Montáž a servis rekuperačných jednotiek realizujeme vďaka našim pobočkám po celom Slovensku. Kvalitnú montáž a predovšetkým spoľahlivý servis rekuperácií môže zabezpečiť len spoločnosť s bohatými skúsenosťami v oblasti vetrania, chladenia a vykurovania, pretože rekuperačná jednotka je komplexným zariadením.

S viac ako 30-ročnými skúsenosťami v oblasti vzduchotechniky, vetrania, chladenia a vykurovania sme vašim dôveryhodným partnerom pre montáž a servis rekuperačných jednotiek na najvyššej odbornostnej úrovni. Veľmi dobre vieme, že aj pri výbere rekuperačnej jednotky platí zásada referencie, referencie, referencie a treba si vyberať rekuperačnú jednotku u odborníka a spoľahlivého dlhodobého partnera. Nájdete aj na našej stránke e-shop rekuperačných jednotiek. Môžete si porovnať ceny a parametre, pozrieť rôzne typy rekuperácií, stiahnuť si prospekty a využiť prehľadné filtrovanie podľa rôznych parametrov.

Po úspešnom spustení rekuperácie vstupuje do platnosti záruka. Štandardná záruka zo zákona trvá 2 roky, my však poskytujeme zvýšenú záruku na 5 rokov na systém Heatpex v prípade dodávky rekuperačnej jednotky aj rozvodov vzduchu. Už 30 rokov stojíme pri našich zákazníkoch aj v prípade poruchy. Naše ďalšie služby sú pre vás k rekuperácii za zvýhodnenú cenu. Ročne spravíme stovky posudkov. Sme špecialisti na spracovanie energetických certifikátov. Energetický certifikát k rekuperácii od nás získate za zvýhodnenú cenu. Rekuperácia nie je luxusný doplnok. Je to prvok, ktorý váš dom zmení na príjemnú a komfortnú zónu. Nebojte sa uvažovať nad vetraním s rekuperáciou. Správnym výberom dosiahnete kvalitný výsledok s priaznivou cenovkou.
