Komplexný sprievodca rekonštrukciou elektroinštalácie v kúpeľni: Bezpečnosť a moderné riešenia

Kúpeľňa je špecifickým priestorom v každej domácnosti, kde sa stretáva voda s elektrinou, čo predstavuje zvýšené riziko úrazu elektrickým prúdom. Preto je pri akejkoľvek manipulácii s elektroinštaláciou v tomto priestore nevyhnutné dbať na dodržiavanie prísnych bezpečnostných predpisov a platných noriem. Zle naplánovaná elektroinštalácia v kúpeľni nie je len estetickým problémom, ale predovšetkým bezpečnostným rizikom. Bezpečné používanie priestoru vyžaduje premyslený plán a dôsledné dodržiavanie platných noriem. Rekonštrukcia elektroinštalácie v kúpeľni je investíciou do bezpečnosti a komfortu vašej domácnosti, pričom v kúpeľni treba viac ako inde dodržiavať zásady bezpečnosti pri používaní elektrických prístrojov.

Prečo je rekonštrukcia elektroinštalácie v kúpeľni nevyhnutná?

Vlastne takmer vo všetkých prípadoch znamená rekonštrukcia elektrických rozvodov ich znovuvybudovanie, pričom sa kladie dôraz aj na zvýšenie ich bezpečnosti. Tu je jednoznačne nutné postupovať podľa v súčasnosti platných technických noriem. Pri rekonštrukcii domu alebo bytu sa často stretávame so starými elektroinštaláciami, ktoré už nespĺňajú súčasné nároky na počet zásuviek a celkovú kapacitu. Nedostatok zásuviek, preťažené obvody a časté vypadávanie poistiek sú bežnými problémami.

Staršie elektroinštalácie boli často realizované ešte s použitím vodičov z hliníka. Takéto elektrické rozvody už nemôžu zvládnuť bez nebezpečenstva požiaru, úrazu elektrickým prúdom a v tom lepšom prípade postupnou nefunkčnosťou jednotlivých okruhov, súčasnú energetickú náročnosť spotrebičov. Staršia elektroinštalácia bola navyše vyhotovená v sústave TN-C (miesto zelenožltého a modrého vodiča sa používal spoločný zelenožltý vodič pomenovaný ako PEN). Dnes sa v súčinnosti s normami platnými pre elektroinštaláciu musí nová inštalácia vyhotovovať v sústave TN-S, kde sa popri fázových vodičoch samostatne vedie ochranný vodič PE (zelenožltý) a neutrálny vodič N (modrý).

V takomto prípade je nevyhnutná úprava starej elektroinštalácie, ktorá môže zahŕňať výmenu nevyhnutných častí alebo kompletnú výmenu všetkých elektroinštalácií. Nie je vhodné kombinovať starú a novú elektroinštaláciu. Preto odporúčame starú elektroinštaláciu rekonštruovať, ideálne kompletne. Pri kompletnej rekonštrukcii starej elektroinštalácie okrem výmeny káblov za medené vymieňame aj bytovú rozvodnicu, kde sa vytvorí prechod do novej sústavy TN-S. Pri obhliadke vám poskytneme na základe konzultácie návrh riešenia pre rekonštrukciu pôvodnej elektroinštalácie.

Projektová dokumentácia a realizácia elektroinštalácie

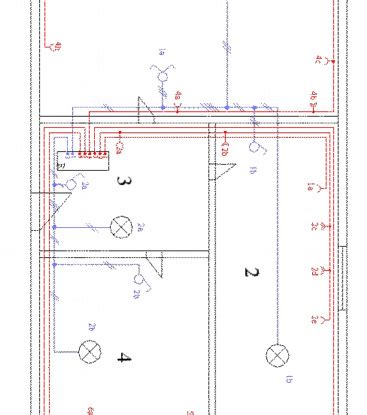

Podľa stavebného zákona sa požaduje projekt vypracovaný projektantom s príslušnou odbornosťou. Rovnako, ako je potrebné mať profesionálny návrh rozvodov plynu, vody a kúrenia, je nevyhnutná aj dokumentácia na zhotovenie elektroinštalácií. Podkladom na rekonštrukciu elektroinštalácie je projektová dokumentácia, do ktorej projektant elektrotechnických zariadení zakreslí návrh jej realizácie podľa platných noriem a na základe želania investora (umiestnenie svetiel, ovládacích prvkov a ďalších komponentov).

Realizovať ju môže elektromontážna firma s príslušným oprávnením alebo elektrikári-živnostníci, ktorí musia mať potrebnú kvalifikáciu. Pri novostavbách je potrebné naplánovať elektroinštaláciu už vo fáze projektovania. Táto zahŕňa pokládku inštalácií pre svietidlá, vypínače a dostatočný počet zásuviek pre všetky potrebné spotrebiče. Montáž zásuviek, vypínačov a elektroskriniek s poistkami by mala byť vykonaná skúseným elektrikárom alebo profesionálnym tímom. Hotová elektrická inštalácia sa musí pred uvedením do prevádzky vyskúšať a zrevidovať. Revíziu vykoná revízny technik, ktorý na základe stavu inštalácie vydá revíznu správu.

Bezpečnostné zóny v kúpeľni podľa STN noriem

Pre zaistenie maximálnej bezpečnosti je kúpeľňa rozdelená do štyroch definovaných bezpečnostných zón, ktoré určujú, aké elektrické zariadenia a s akým stupňom ochrany môžu byť v danom priestore umiestnené. Tieto zóny sú definované normami STN 33 2000-7-701 (kúpeľne a sprchy) a STN 33 2130.

Rozdelenie zón je nasledovné:

• Zóna 0

  Táto zóna sa nachádza priamo vo vani, sprchovacom kúte alebo umývadle, teda v miestach, kde dochádza k priamemu kontaktu s vodou. Bežne sa sem neinštalujú žiadne elektrické zariadenia, s výnimkou špeciálnych zariadení určených pre tieto podmienky, ako sú napríklad masážne vane alebo sprchové systémy, a to s napájaním na bezpečné malé napätie (do 12 V striedavého alebo 25 V jednosmerného prúdu) a s minimálnym stupňom ochrany IPX7. Ak napriek tomu chcete v týchto miestach inštalovať svietidlo, vyberte si také, ktoré je odolné voči dočasnému ponoreniu do vody.

• Zóna 1

  Táto zóna pokrýva priestor priamo nad vaňou alebo sprchovacím kútom až do výšky 2,25 metra od podlahy. V tejto zóne je povolené inštalovať iba zariadenia napájané bezpečným malým napätím (do 12 V striedavého alebo 25 V jednosmerného prúdu) a musia mať minimálny stupeň ochrany IPX4. Nad najvyššou úrovňou nesnímateľnej sprchovej hlavice je možné použiť krytie IPX2. Tam, kde sa môžu vyskytovať prúdy vody určené na čistenie, je vyžadované minimálne krytie IPX5. V zóne 1 môže byť vedenie na ventilačné zariadenie alebo elektrický ohrievač z nevodivých hmôt. Vedenie musí byť najmenej 1 m od horného okraja vane. V zónach 1 a 2 môžeme uložiť len vedenia k pevným spotrebičom určených na použitie v týchto zónach. Na ochranu vedení nesmieme používať kovové chráničky.

• Zóna 2

  Táto zóna sa rozprestiera do vzdialenosti 60 cm od vane alebo sprchovacieho kúta, vrátane stien a stropu v tejto oblasti až do výšky 3 metrov od podlahy. V zóne 2 musia elektrické zariadenia, najmä svietidlá, spĺňať minimálne stupeň ochrany IPX4. Odporúča sa inštalovať iba trvalo namontované svietidlá s napätím 12/24 V DC, pričom napájací zdroj by mal byť umiestnený mimo tejto zóny (v zóne 3). Za predpokladu, že voda nebude priamo striekať na svietidlo, je možné tu inštalovať svietidlá s krytím IP44 alebo vyšším.

• Zóna 3 (mimo zón)

  Táto oblasť je definovaná ako priestor vo vzdialenosti minimálne 60 cm od vane alebo sprchovacieho kúta. V tejto zóne už nie sú také prísne obmedzenia a je možné umiestniť svietidlá a iné elektrické zariadenia s bežnejším stupňom ochrany, napríklad IP21 pre svietidlá, alebo IP44 a vyššie pre všeobecné použitie. Je však stále dôležité zvážiť zvýšenú vlhkosť. Zásuvky a vypínače môžu byť len v zóne 3 a musia spĺňať podmienky na umývací priestor. Tento priestor už nie je nebezpečný a môžete sem umiestniť svietidlo, ktoré sa vám páči.

• Umývací priestor

  Okrem týchto zón sa definuje aj tzv. umývací priestor, ktorý je vymedzený šírkou umývadla a siaha od podlahy až po strop. V tomto priestore by sa nemali nachádzať žiadne zásuvky na 230 V, s výnimkou zásuviek, ktoré sú integrované priamo vo výrobkoch určených pre umývací priestor, ako sú kúpeľňové skrinky so zrkadlom alebo osvetlené zrkadlové skrinky. Zásuvky a vypínače umiestnené na hrane umývacieho priestoru musia byť minimálne 120 cm nad úrovňou podlahy. Ak sú umiestnené nižšie, musia byť od najbližšieho okraja umývacieho priestoru vzdialené aspoň 20 cm. Svietidlo v umývacom priestore sa upevní do výšky 1,8 m spodným okrajom od podlahy a musí byť chránené pred mechanickým poškodením krytom. Lampa nad umývadlom musí byť umiestnená vo výške minimálne 180 cm od podlahy. Ďalšie spotrebiče možno v umývacom priestore inštalovať len vtedy, ak sú výrobcom určené do umývacieho priestoru.

Kľúčové aspekty bezpečnej elektroinštalácie v kúpeľni

Rekonštrukcia elektroinštalácie v kúpeľni si vyžaduje zvýšenú pozornosť a odborný prístup. Je nevyhnutné, aby práce vykonával kvalifikovaný elektrikár s potrebnými licenciami a aby bola celá inštalácia následne skontrolovaná revíznym technikom.

Prúdový chránič (RCD)

Všetky zásuvky v kúpeľni, určené na používanie laikmi, musia byť chránené prúdovým chráničom s vybavovacím prúdom IΔn ≤ 30 mA. Podľa aktualizovanej normy STN 33 2000-4-41:2019 je používanie prúdových chráničov povinné pre všetky prístupné elektrické obvody, nielen pre kúpeľne. Každý nový alebo novo zrekonštruovaný priestor musí byť vybavený prúdovými chráničmi, ktoré chránia všetky zásuvky do 20 A. Prúdové chrániče sú mimoriadne citlivé a dokážu ochrániť nielen životy, ale aj majetok pred požiarom vzniknutým poruchou izolácie.

Uzemnenie a ochranné pospájanie

Kúpeľňové zásuvky musia byť pripojené na ochranné pospájanie objektu, teda na uzemnenie. Posledná zásuvka na okruhu by mala byť pripojená vodičom so zodpovedajúcim prierezom. Táto povinnosť sa vzťahuje aj na kovové potrubia vodovodu a odpadu, kovové časti vykurovania a prístupné kovové stavebné prvky. Doplnkové ekvipotenciálne pospájanie je v priestoroch so zvýšeným rizikom, kam kúpeľňa jednoznačne patrí, požadované normami. Zabezpečuje zníženie dotykových napätí medzi kovovými časťami.

Samostatné obvody

Kúpeľňa je druhým najväčším miestom odberu elektriny, najmä vďaka spotrebičom ako práčka, sušička, elektrické ohrievače alebo podlahové vykurovanie. Preto je nevyhnutné, aby mala práčka (prípadne sušička) samostatný elektrický okruh s vlastným ističom pripojeným cez prúdový chránič, ktorá v prípade, že nie je napojená na teplú vodu, potrebuje výkon jedného obvodu s istením 16 A. Kúpeľňa preto musí mať samostatný elektrický obvod pre zásuvky. Aj zásuvky pre ostatné spotrebiče (fén, kulma, holiaci strojček) by mali byť ideálne na samostatnom okruhu, najmä v priestornejších kúpeľniach. Pre spotrebiče s veľkým výkonom, ako sú elektrické kotly, ohrievače vody či elektrické podlahové vykurovanie, je často nevyhnutná trojfázová elektroinštalácia (230/400 V).

IP krytie (Stupeň ochrany krytom)

Pri výbere svietidiel a iných elektrických zariadení do kúpeľne je kľúčové zohľadniť ich stupeň ochrany proti vniknutiu vody a prachu, označovaný ako IP kód (podľa normy STN EN 60529). Čísla za označením IP udávajú úroveň ochrany. Kód IP je definovaný v norme IEC 529, prevzatej ako EN 60529 a ďalej ako STN EN 60529, Stupeň ochrany krytom, ktorá definuje stupne ochrany krytom elektrických zariadení. Na osvetlenie miestností s potenciálnym kontaktom s vodou, ako sú kúpeľne, sa najčastejšie používajú svietidlá s krytím IP44 a vyšším. Ak chcete mať osvetlenie v sprchovom kúte alebo v bezprostrednej blízkosti vane, vyberajte zariadenia s minimálnym stupňom krytia IPX7.

Umiestnenie zásuviek a vypínačov

Zásuvky a vypínače sa v kúpeľni montujú výhradne mimo zón 0 a 1. V zóne 2 je ich umiestnenie limitované a musia spĺňať špecifické podmienky. V zóne 3, ktorá je najvzdialenejšia od zdrojov vody, je ich umiestnenie najjednoduchšie, ale stále je potrebné dbať na ich umiestnenie mimo priameho kontaktu s vodou. Zásuvka pre práčku musí byť taktiež v zóne 3, mimo dosahu zdrojov vody. Zásuvky a spínače musia byť umiestnené len mimo umývacieho priestoru. Ak sú umiestnené vo výške 1,2 m nad podlahou, môžu byť umiestnené tesne na hranici umývacieho priestoru. V prípade, že sú umiestnené nižšie, musia byť vzdialené najbližším okrajom aspoň 0,2 m od umývacieho priestoru.

Ventilácia

Ventilátor v kúpeľni nie je len otázkou komfortu, ale predovšetkým prevencie vzniku plesní a poškodenia vlhkosťou. Ventilátory s časovačom (dobehom) alebo s hygrostatom zabezpečia efektívne odvetranie aj po použití sprchy. Dôležité je, aby ventilátor spĺňal požiadavky na IP krytie podľa zóny, v ktorej je umiestnený. V špecifických prípadoch je možné zvážiť ventilátory na bezpečné malé napätie. Vzduchotechnika zväčša slúži iba na odvetranie kúpeľní, WC a kuchýň. Skladá sa z odťahového ventilátora (v kuchyni je súčasťou digestora) a potrubia, najčastejšie vyvedeného nad strechu.

Osvetlenie

Pri výbere osvetlenia do kúpeľne, či už ide o centrálne osvetlenie, alebo osvetlenie zrkadla, je dôležitá nielen estetika, ale predovšetkým bezpečnosť a funkčnosť. Do kúpeľne, ktorá často nemá okná, sa zvyčajne inštaluje centrálne (hlavné) osvetlenie pre celú miestnosť. Môžete použiť jedno výkonné svietidlo alebo niekoľko LED bodových svietidiel. Osvetlenie zrkadla je dôležité, pretože sa pred ním upravujete. Musí teda poskytovať dobrú viditeľnosť detailov. Výber osvetlenia zrkadla by ste preto nemali podceňovať. Ideálne je zvoliť osvetlenie s mliečnym krytom, ktoré vás nebude oslňovať.

Moderné technológie ponúkajú aj inteligentné osvetlenie s možnosťou meniť intenzitu a farebnú teplotu, či dokonca napodobňovať prirodzený denný rytmus. Inteligentné osvetlenie, ktoré je možné ovládať prostredníctvom mobilnej aplikácie alebo hlasových asistentov (napr. Google Assistant, Amazon Alexa), si nachádza cestu aj do kúpeľní. Môžete meniť intenzitu osvetlenia, jeho farebnú teplotu a vytvárať prednastavené scény - napríklad „večerná relaxácia vo vani“. Moderný koncept biologicky aktívneho osvetlenia, ktoré napodobňuje prirodzený denný rytmus svetla, umožňuje, aby ráno mohlo svetlo v kúpeľni svietiť chladnou bielou farbou na povzbudenie a večer teplou bielou pre relaxáciu.

Slaboprúdové inštalácie a moderné technológie

Okrem silnoprúdových rozvodov je v dnešnej dobe dôležité myslieť aj na slaboprúdové inštalácie. Hoci Wi-Fi je už bežnou súčasťou domácností, prenos dát cez kábel stále neprekonáva. Preto je vhodné naplánovať káble pre internet, anténne systémy, interkomy, ako aj rôzne monitorovacie a bezpečnostné systémy. Moderné technológie umožňujú aj inštaláciu elektroinštalácií pre inteligentné nastavenie domácich zariadení a vytváranie tzv. inteligentných domácností. Tieto úlohy vyžadujú neustále vzdelávanie elektrikárov a sledovanie najnovších trendov na trhu.

Vedenie elektrickej kabeláže

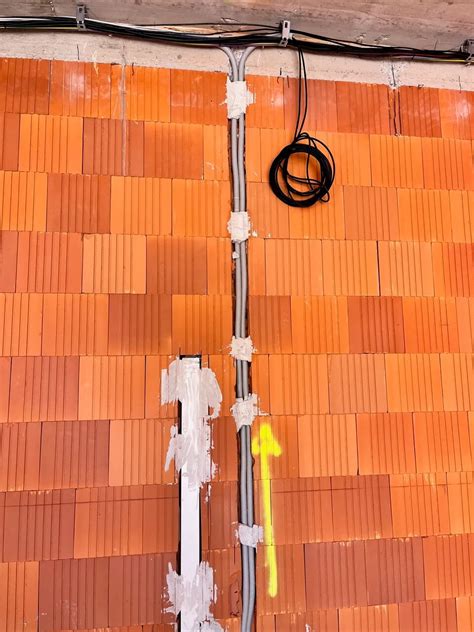

Elektrická kabeláž sa môže viesť v dutinách stavebných konštrukcií vytvorených na tento účel (napríklad sadrokartónové priečky, podhľady, zdvojené podlahy), v kanálikoch, v drážkach vysekaných do omietky alebo do stien pod omietkou, prípadne pod omietkou v ohybných plastových rúrkach (tzv. husie krky, do ktorých sa káble zaťahujú až po dokončení murárskych prác) alebo na povrchu v povrchových lištách. Elektroinštalačné kanály a lišty môžu byť plastové alebo z pozinkovaného plechu, vovnútri môžu mať priehradky na oddelenie jednotlivých vedení a káblové príchytky na zaistenie vkladaných vodičov. Novinkou je systém elektrických rozvodov, ktorého základ tvoria napájacie lišty pripojené na elektrickú sieť. Každá lišta umožňuje pridávať ľubovoľný počet zásuviek - na jeden meter lišty možno umiestniť až 12 zásuvkových adaptérov. Tie sa dajú podľa potreby kedykoľvek odobrať či premiestniť na iné miesto.

Výber spoľahlivého elektrikára: Upozornenie na riziká

Pri akýchkoľvek prácach s elektroinštaláciou, a obzvlášť pri rekonštrukcii kúpeľne, je kľúčový dôkladný výber "majstra" alebo firmy. Je dôležité, aby elektrikár spĺňal všetky potrebné licencie a oprávnenia na výkon prác. Nie je vhodné púšťať sa do elektroinštalácie bez potrebných zručností a vedomostí, spoliehajúc sa len na internetové návody alebo rady kamarátov. Svedčí o tom aj prípad pani Viery, ktorá sa chcela dopriať krajšie bývanie, no výsledkom bola jedna veľká katastrofa.

Krivé steny a životu nebezpečná elektroinštalácia boli len niektoré z chýb, ktoré po sebe zanechala samozvaná odborníčka na prerábku bytov. Ako uviedol syn majiteľky bytu Matej Matúš, "Dali sme si tú elektriku skontrolovať revíznym technikom a ten povedal, že hliníkové káble tu zostali a na niektorých miestach len nadpojili kúsky tých medených káblov práve na tie hliníkové. Čiže to, čo mali urobiť, tú výmenu elektroinštalácie, nespravili." Takýto zásah je nielenže nesprávny, ale podľa vedúceho katedry mechatroniky a elektroniky na Žilinskej univerzite, Pavla Špánika, aj nebezpečný. Konštatoval: "V čom osobne vidím problém, to sú dimenzie tých vodičov. A pokiaľ takéto niečo by bolo v kúpeľni, tak v žiadnom prípade automatickú práčku by som z takejto zásuvky nenapájal." "Materiál vodičov a inštalačných rúrok musí byť taký, aby v prípade požiaru sa nimi nemohol šíriť oheň. Nemožno ani mechanicky spájať hliníkové a medené vodiče."

Profesionálna firma vám garantuje nielen kvalitu a bezpečnosť vykonaných prác, ale aj vypracovanie nezáväznej cenovej ponuky, prípadnú obhliadku priestoru a celkovú spokojnosť s výsledkom. Firmy s dlhoročnými skúsenosťami v oblasti elektroinštalácií ponúkajú svoje služby za rozumnú cenu, pričom kladú maximálny dôraz na kvalitu, spoľahlivosť a korektný prístup. Za ich prácou hovoria výsledky a stovky spokojných zákazníkov. Pri výbere firmy je dobré zvážiť ich referencie, dĺžku pôsobenia na trhu a celkový prístup k zákazníkovi. Je dôležité, aby ste sa cítili komfortne a mali istotu, že vaše požiadavky budú splnené profesionálne a zodpovedne. V prípade akýchkoľvek pochybností alebo nespokojnosti by mala byť firma pripravená riešiť vaše problémy.
