V moderných systémoch vzduchotechniky sú redukcie nevyhnutným komponentom, ktorý umožňuje plynulé a efektívne prechody medzi potrubiami rôznych priemerov. Konkrétne, redukcie kruhových potrubí, ako sú napríklad z 140 mm na 110 mm alebo naopak, sú často používané pre optimalizáciu prúdenia vzduchu a prispôsobenie potrubnej siete k rôznym zariadeniam alebo odbočkám.
Typy redukcií a spojovacích prvkov
Pre správne fungovanie vzduchotechnického systému je kľúčové vybrať vhodné redukcie a spojovacie prvky. Existujú rôzne typy redukcií, napríklad predĺžené redukcie, ktoré zabezpečujú plynulý prechod a minimalizujú turbulencie v prúdiacom vzduchu. Ďalším typom môžu byť redukcie s T-skrutkovaním, používané pre špecifické spoje a rozvetvenia systému.
Pre každé spojenie prvkov sústavy je potrebná vhodná spojka, ktorá zabezpečí tesnosť a stabilitu celého systému. Okrem kruhových potrubí sa v systémoch stretávame aj s hranatými rozvodmi vzduchu. Prechodové prvky, ako napríklad kolmý prechod z kanála 100 mm na rúru 150x50 mm, ilustrujú potrebu rôznych adaptérov v komplexných vzduchotechnických systémoch.
Materiály a konštrukcia

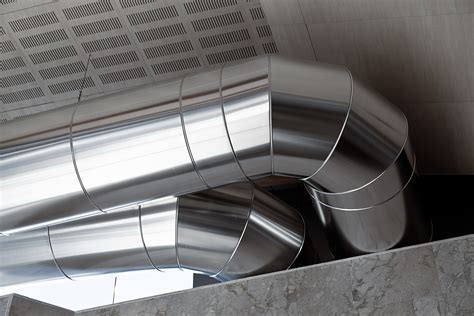

Bežným materiálom pre vzduchotechnické potrubia a redukcie je pozinkovaný plech, ktorý poskytuje dostatočnú pevnosť a odolnosť voči korózii. Pre špeciálne aplikácie a prechody, najmä v súvislosti s požiarnou bezpečnosťou, sa používajú materiály ako PVC, PP alebo PE, ktoré pomáhajú zabrániť šíreniu požiaru v prestupoch.
Vzduchotechnická nerezová spojka umožňuje spojenie neizolovaných aj izolovaných flexibilných hadíc, čím rozširuje možnosti použitia systému. Kvalitné potrubia a ich komponenty sú navrhované tak, aby zabezpečili 100% voľný prierez, čo je kľúčové pre efektívne prúdenie vzduchu bez zbytočných odporov.
Technické špecifikácie a normy
Moderné vzduchotechnické potrubia, vrátane redukcií, sú navrhované tak, aby spĺňali prísne normy kvality a vzduchotesnosti. Príkladom je potrubie triedy vzduchotesnosti D podľa EN 12237, čo značí vysokú úroveň tesnosti a minimálne úniky vzduchu v systéme. Je dôležité poznamenať, že triedu vzduchotesnosti určuje aj kvalita montáže priamo na stavbe, nie len samotný materiál.
Tieto systémy sú navrhnuté pre prevádzku s definovanými tlakovými limitmi, aby sa zabezpečila ich spoľahlivosť a dlhá životnosť. Maximálny pretlak je stanovený na 2500 Pa (pri maximálnej rýchlosti vzduchu 15 m/s) a maximálny podtlak na -750 Pa.
Špirálovo vinuté Spiro potrubia, napríklad s priemerom 500 mm a dĺžkou 2 metre, predstavujú štandard pre kruhové vzduchové potrubia s triedou vzduchotesnosti D. Ich robustná konštrukcia zaisťuje stabilitu a odolnosť voči prevádzkovým tlakom.
Prehľad dôležitých špecifikácií pre vzduchotechnické potrubia
| Parameter | Hodnota |
|---|---|
| Trieda vzduchotesnosti | D podľa EN 12237 |
| Maximálny pretlak | 2500 Pa (pri 15 m/s) |
| Maximálny podtlak | -750 Pa |
| Voľný prierez | 100% |
Aplikácie vzduchotechnických redukcií

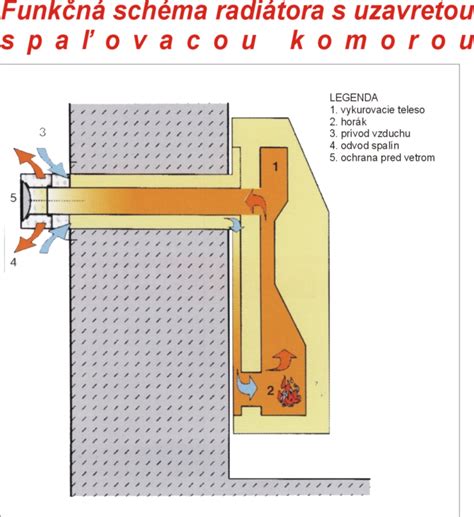

Redukcie a vzduchotechnické potrubia nachádzajú uplatnenie v širokej škále systémov. Patria sem napríklad prívod vzduchu ku krbu z exteriéru, kde je potrebné efektívne prepojiť vonkajší vzduch s vnútorným systémom krbu. Ďalšou bežnou aplikáciou sú rozvody teplého vzduchu od krbu, ktoré môžu byť vedené v podlahe, stenách alebo stropoch a distribujú teplo po celom objekte. Správne navrhnuté redukcie zabezpečujú optimálny prietok vzduchu a tým aj efektívne vykurovanie.
