Princíp Fungovania a Zapojenie Rozdeľovača pre Efektívne Radiátorové Vykurovanie

Rozdeľovač, často nazývaný aj zberateľ alebo hrebeň, je kľúčovou súčasťou moderného vykurovacieho systému, obzvlášť v bytoch a domoch s radiátorovým vykurovaním. Ide o dutý hrebeň, ktorý je pripojený k hlavnému vykurovaciemu systému a slúži na reguláciu prívodu vykurovacej kvapaliny do radiátorov.

Zariadenie je navrhnuté tak, aby zabezpečilo rovnomernú distribúciu tepla. Každé vykurovacie teleso, pripojené ku kolektorovému systému, má samostatné prívodné a výstupné potrubie. Preto sa to volá hrebeň, pretože jedna časť je určená na dodávanie tepla do zariadenia a druhý - na spätný tok a následné opätovné ohriatie kvapaliny. Vďaka tomuto usporiadaniu sa v stavebníctve široko používa lúčový diagram kúrenia, kde sú ku každému radiátoru položené samostatné potrubia, čo umožňuje regulovať teplotu vzduchu v každom výmenníku tepla.

Princíp fungovania a cirkulácia vykurovacej kvapaliny

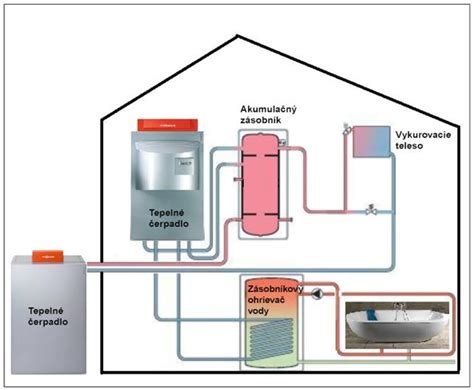

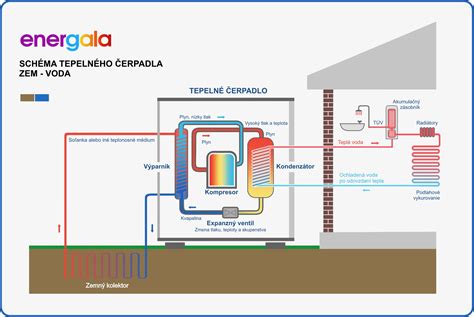

Základným princípom fungovania rozdeľovača je efektívne rozdelenie vykurovacej vody do rôznych okruhov. Miešací blok je navrhnutý na prívod vody do konvektorov s ohrevom na požadovanú teplotu - primiešaním, ak je to potrebné, teplejšej vody z kotla. Ohriata kvapalina sa privádza do rozdeľovača tepla z centrálneho zdroja, akým je kotol alebo tepelné čerpadlo.

V inštaláciách s rozdeľovačmi prúdi horúce médium do všetkých výhrevných telies súčasne, čo zaisťuje nepretržitý a rovnomerný prívod tepla. Rozdeľovač tepla rozdeľuje tok tekutiny do viacerých vetiev, z ktorých každá je pripojená k určitej vykurovacej zóne. Po prechode ohriatej kvapaliny cez vykurovacie zóny sa táto vracia späť do rozdeľovača tepla cez spätný otvor. Voda vracajúca sa zo slučiek vstupuje na zadnú stranu kolektora a cez pripojenie (11) opäť vstupuje v miešacom bloku. Tu sa vysokoteplotná prívodná voda mieša s vratnou vodou, aby sa zabezpečilo udržanie požadovanej teploty prívodnej vody do slučiek. Následne sa vratná voda vypúšťa do kotla cez pripojenie (11) a pripojenie (2) a odbočné pripojenie (2) pre ďalšie ohriatie.

Kľúčové komponenty a schéma rozdeľovača

Kolektorový systém využíva aspoň dva hrebene, ktorých súhrn sa nazýva kolektor. Jeden hrebeň zodpovedá za ohriatu chladiacu kvapalinu, druhý za ochladenú. Rozdeľovač tepla je kľúčovou súčasťou vykurovacieho systému, ktorý distribuuje ohriatu kvapalinu, zvyčajne vodu alebo zmes vody a glykolu, z centrálneho zdroja do viacerých vykurovacích zón. Moderné rozdeľovače sú vybavené celým radom komponentov pre optimálnu prevádzku:

• Dvojcentimetrová rúrka so snímačom teploty na pripojenie prívodných potrubí.
• Kompletné pripojenie s nastaviteľným obtokom pre spätný chod vody do kotla a späť k vykurovacím telesám.
• Termostatický mixér na reguláciu teploty vody, cirkulujúcej v systéme. Ten je regulovateľný v teplotnom rozsahu od 18 °C do 55 °C.
• Šablóna na inštaláciu obehového čerpadla s výstupnou vzdialenosťou medzi pripojeniami 130 mm.
• Bezpečnostný termostat so sondou s nastaviteľnou teplotou od 10 do 90 °C (odporúčaná 60 °C). Teplota prívodu je obmedzená zatvorením obehového čerpadla po dosiahnutí nastavenej teploty.
• Medziľahlé pripojenie s automatickým odvzdušňovacím ventilom.
• Bimetalický teplomer so stupnicou od 0 do 80 °C na odčítanie teploty prietoku zmiešanej vody v slučkách a vypúšťacom kohútiku.
• Predmontované chrómované mosadzné rozdeľovače s prírubou a prietokomerom na inštaláciu s vymeniteľnými tryskami pre medené, plastové a viacvrstvové potrubia alebo s plynovou prípojkou, ktoré sú určené na prívod vody do panelov.
• Ručný odvzdušňovací ventil.
• Chrómované mosadzné rozdeľovače s prírubou a integrovanými ventilmi slúžiace ako zberače vody.
• Medzipripojenie s automatickým odvzdušňovacím ventilom a bimetalický teplotný snímač so stupnicou od 0 do 80 °C na odčítanie teploty vody vracajúcej sa z vykurovacích telies a vypúšťacieho ventilu.
• Spätné pripojenie so zabudovaným spätným ventilom na rozvod v zmiešavacom a spätnom potrubí do kotla.
• Koleno s manuálnym odvzdušňovacím ventilom.
• Pripojenie spätného potrubia k kotlu.
• Termoelektrické rozdeľovače na dodávku do vysokoteplotného pracovného systému (radiátory).
• Termoelektrické kolektory pre návrat z vysokoteplotného prevádzkového systému (radiátory).

Kolektor tiež zabezpečuje automatické odvzdušnenie vykurovacieho systému, vypína jeden radiátor alebo skupinu radiátorov v prípade potreby a rozvádza ohriatu chladiacu kvapalinu do radiátorov a potrubí podlahového vykurovania. Zároveň vracia ochladenú chladiacu kvapalinu do potrubí vykurovacieho kotla.

Hydraulická šípka ako pomocný prvok

Hoci nie je priamou súčasťou radiátorového rozdeľovača, hydraulická šípka predstavuje dôležitú súčasť komplexných vykurovacích systémov. Hydraulické separátory sú kompaktné, ekonomické jednotky, ktoré umožňujú rýchlu a efektívnu inštaláciu primárnych/sekundárnych potrubí pre mnoho rôznych kotlov. Inštalácia tohto jedinečného zariadenia ponúka ďalšie výhody pri odstraňovaní nežiaducich častíc vzduchu a nečistôt, čím sa predchádza ich škodlivým účinkom na komponenty systému. Je obzvlášť vhodná pre moderné kotly, ktoré majú zvyčajne vyšší odpor prúdenia.

Jedná sa o kontajner s niekoľkými tryskami, ku ktorým sú pripojené vykurovacie okruhy. Hydraulická šípka znižuje prietok v nádobe, čo umožňuje použitie dvoch sekundárnych funkcií v jednom zariadení - odstraňovanie vzduchu a odstraňovanie nečistôt. Vykonáva hlavnú funkciu odstraňovania vzduchu a kontaminantov spolu s hydraulickým oddelením bez pridania potrubných spojov alebo nákladov na inštaláciu. Magnetické odstraňovanie nečistôt pridáva štvrtá funkcia k vyššie uvedenému a je obzvlášť účinná pre staršie úpravy systémov, ktoré môžu obsahovať veľké množstvo železných a oceľových častíc.

Výhody a nevýhody rozdeľovačových systémov

Výhody

• Nepretržitý a rovnomerný prívod tepla: Pomocou rozdeľovača sa dosiahne rovnaký tlak vo všetkých vykurovacích telesách a teplota v celom dome bude rovnaká. V inštaláciách s rozdeľovačmi prúdi horúce médium do všetkých výhrevných telies súčasne.
• Možnosť úpravy tepla: Vykurovací systém sa stáva veľmi flexibilným. Napríklad, ak určitá miestnosť istý čas nevyžaduje vykurovanie, vypne sa. Okrem chladiča je možné odpojiť aj potrubie, ktoré zníži tepelné straty na 0.
• Vysoká udržiavateľnosť: Každý z jeho prvkov je nahradený.
• Energetická účinnosť: Systémy s rozdeľovačmi sú z energetického hľadiska výhodnejšie, nevyžadujú si zväčšené priemery potrubia vedúceho od rozdeľovača k výhrevným telesám a sú tu nižšie energetické straty, ako aj využiteľný výtlak potrebný pre čerpadlá. Tým, že umožňuje presné riadenie teploty a prietoku v každej zóne, môže rozdeľovač tepla pomôcť znížiť spotrebu energie a znížiť náklady na vykurovanie.
• Zjednodušená montáž: U týchto systémov je ideálne použitie medených alebo plastových trubiek, čo zjednodušuje montáž, pretože ide o ľahko ohýbateľné materiály s možnosťou rýchleho uvedenia do prevádzky, čo znamená zníženie nákladov. Zapojenia na rozdeľovač a na výhrevné telesá sa realizujú pomocou spojok s mechanickým zaistením, nie je preto nutný zásah špecialistov (napr. pri zváraní).
• Konštantná teplota: Teplota na vstupe do výhrevných telies je takmer konštantná.
• Flexibilita a komfort: Rozdeľovače tepla sú vysoko flexibilné a dajú sa ľahko integrovať do rôznych vykurovacích systémov. Poskytujú väčší komfort tým, že umožňujú individuálnu reguláciu teploty v každej zóne (zónové vykurovanie).
• Trvanlivosť: Rozdeľovače tepla sú typicky vyrobené z kvalitných materiálov, ako sú rozdeľovače z nehrdzavejúcej ocele alebo mosadze, ktoré sú odolné voči korózii a opotrebovaniu.

Nedostatky

• Počiatočné náklady: Hlavnou nevýhodou sú počiatočné náklady na inštaláciu, ktoré zahŕňajú nákup materiálov.
• Zložitejší návrh: Zložitejší spôsob dimenzovania rozvodného okruhu oproti, napríklad, jednotrubkovým inštaláciám.
• Nezávislé okruhy: Nevyhnutnosť realizácie nezávislých okruhov pre každé výhrevné teleso.
• Vyššie murárske náklady: Zvýšené náklady na murárske práce, pretože rozdeľovače sa zväčša umiestňujú do príslušnej kazety, ktorá sa vo väčšine prípadov zabuduje do steny.
• Potreba miesta: Pri kolektorovom vykurovaní bude určite potrebná samostatná miestnosť alebo aspoň výklenok, čo nemusí byť vždy pohodlné.

Ako si vybrať rozdeľovaciu skupinu pre radiátor

Pri výbere rozdeľovacej skupiny pre radiátor je dôležité zvážiť niekoľko kľúčových faktorov. Hrebene pre distribučné skupiny radiátorov sú si svojím dizajnom dosť podobné. Zároveň výber medzi manuálnym a automatickým mechanizmom je otázkou vášho vlastného pohodlia a nákladov. Pri radiátoroch to vôbec nie je potrebné, najmä preto, že všetku automatizáciu je možné pridať neskôr.

Materiál

Rozdeľovače sa vyrábajú z rôznych materiálov, z ktorých každý má svoje špecifické vlastnosti:

• Oceľ: Výrobky z tohto materiálu sú veľmi odolné a drahé. Sú určené pre tých, ktorí chcú získať kvalitný zberač na dlhú dobu. Takéto hrebene sú schopné odolávať veľmi vysokému tlaku.
• Mosadz: Kolektor vyrobený z tohto materiálu má vynikajúce vlastnosti a prijateľnú cenu. Ide o najbežnejší typ. Je pomerne odolný a stojí menej ako oceľ, pričom jeho vlastnosti sú celkom slušné.
• Polyméry (napr. polypropylén): Tieto výrobky sa vyznačujú nízkou cenou, ale vo všetkých vlastnostiach sú horšie ako predchádzajúce typy. Je bežné montovať kolektor z polypropylénu ručne. Vďaka izolačným vlastnostiam týchto rúr je to možné, ale sú potrebné znalosti a zručnosti, aby sa nič nepokazilo. Materiál je dostupný, ale ak takéto zariadenie zlyhá, môže byť potrebné zaplatiť viac za opravy.

Vo všeobecnosti je najlepšou voľbou mosadzný výrobok.

Prípustný tlak

Tento indikátor indikuje silu kolektora. Pre veľké vykurovacie systémy bude potrebný rozdeľovač schopný odolať väčšiemu tlaku, kvôli zvláštnostiam dodávky tepla. Ak potrebujete vykurovať malú miestnosť, potom si zaobstarajte slabší a lacnejší rozdeľovač vykurovacieho systému.

Kapacita a priemer

Kapacita a priemer ovplyvnia objem chladiacej kvapaliny. Čím vyšší je tento ukazovateľ, tým väčšia je veľkosť nainštalovaného radiátora alebo konvektora. Tento ukazovateľ bude tvoriť náklady na zariadenie.

Prečo sú potrebné pomocné prvky?

Pomocné prvky ako odvzdušňovacie otvory a prietokomery pomáhajú monitorovať fungovanie systému. Hoci tieto prvky zvyšujú hodnotu produktu, ich prítomnosť je kľúčová pre správnu a efektívnu prevádzku systému.

Inštalácia a zapojenie rozdeľovacieho systému

Výber miesta na inštaláciu

Vo viacposchodových budovách musia byť skupiny kolektorov inštalované na všetkých poschodiach, čo zjednodušuje kontrolu prevádzkyschopnosti zariadení a nastavenie ich prevádzky. Skupiny sú montované v špeciálnych výklenkoch umiestnených v malej výške od podlahy, kde sú umiestnené hrebene a armatúry. Ak nie sú k dispozícii výklenky, kolektorové skupiny sa umiestňujú do akýchkoľvek miestností s požadovanou vlhkosťou, napríklad na chodbu, do šatníka alebo špajze. Zariadenie je zakryté špeciálnymi skrinkami, nadzemnými alebo vstavanými, v ktorých bočných stenách sú vytvorené otvory pre potrubia. Ku kazete s rozdeľovačom by mal byť jednoduchý prístup pre kontrolu, preto ho umiestňujeme na ľahko prístupné miesto. Pokiaľ je to možné, platí zásada neumiestňovať žiadne spojenia kryté v stene alebo dlážke.

Výpočet systému a priemeru potrubia

Pre vytvorenie efektívneho vykurovacieho rozdeľovača je potrebné vykonať správne výpočty. Najprv sa určia počet vykurovacích okruhov a vyhotoví výkres. Vzorec na výpočet prierezovej plochy hrebeňa (S0) je nasledovný:

S0 = S1 + S2 + S3 + Sn

Kde S1-Sn sú prierezové plochy odchádzajúcich vetiev a n je číslo pobočky. Po použití vzorca sa zostaví konečná verzia diagramu, berúc do úvahy ďalšie zariadenia a s uvedením každej jednotlivej skupiny potrubí.

Pri výbere potrubí je dôležité zvážiť hydraulické straty (rôzne priemery rúr vedú k stratám), rýchlosť pohybu chladiacej kvapaliny (voda nesmie vychladnúť skôr, ako dosiahne posledný radiátor) a objem chladiacej kvapaliny. Potrubia s veľkým priemerom znižujú stratu tekutín, ale zároveň to zvyšuje náklady na ohrev chladiacej kvapaliny. Vzorec na výpočet objemu je:

m = P x V

Pre presnejší výsledok sa odporúča používať špeciálne programy na výpočet optimálneho priemeru potrubia.

Proces inštalácie a pripojenie systému

Proces inštalácie rozdeľovacieho bloku pozostáva z niekoľkých fáz. Najskôr sa inštalujú prvky kolektorového bloku. Následne sa určí orientácia vstupného potrubia, ktorá bude závisieť od zvoleného typu kotla pre vykurovací systém. Odbočné potrubie sa upevní na kovovom držiaku pomocou svoriek. Je dôležité skontrolovať, či neprekážajú voľnému priechodu potrubí vratné a podávacie prvky. Rúry sú pripevnené na boku, pričom ich orientácia závisí od toho, ktorá strana bude vhodnejšia na montáž všetkých ostatných zariadení. Vždy je vhodné potrubie vhodným spôsobom izolovať. Po položení potrubia - pred aplikáciou cementového poteru - je vhodné zaistiť ochranu potrubia, napríklad malým množstvom malty.

Kvalita montáže sa kontroluje pomocou maximálnej teploty a maximálneho výkonu čerpadla. Skúška prebieha najmenej 3 hodiny. Ak sa počas tejto doby v systéme nezistia žiadne netesnosti, považuje sa za funkčný.

Ako pripojiť jednorúrkový rozdeľovač

Na pripojenie jednorúrkového rozdeľovača sa použije rúra s priemerom nie menej ako 76 mm alebo radiátory. Radiátory by mali byť podľa možnosti pripojené k potrubiu dvoma spôsobmi. Predpokladom pre tento typ pripojenia je prítomnosť podkrovného priestoru. Je tiež dôležité zvážiť možnosť pripojenia čerpadla na zvýšenie rýchlosti chladiacej kvapaliny. Pri kompilácii schémy zapojenia sa zohľadňujú nasledujúce faktory: usporiadanie prvkov systému, spoj potrubia, pripojenie k kotlu, umiestnenie expanznej nádrže a umiestnenie radiátorov, armatúr, čerpadiel a vypúšťacích kohútikov. Zariadenie je inštalované za kotlom. Radiátory musia byť dodatočne vybavené kohútikmi, aby sa v prípade potreby uzavrel prívod vody nie v celom systéme, ale v jeho konkrétnej časti.

Jednorúrkový rozvod je plnohodnotný spôsob dopojenia vykurovacích telies. Skladá sa z hlavného prívodu k prvému vykurovaciemu telesu, následne z úsekov medzi vykurovacími telesami a nakoniec z vratného úseku. Dôležitým faktom je, že pri tomto spôsobe zapojenia sú spoje len na armatúrach radiátorov. Radiátorová armatúra R304T na jednobodové zapojenie je určená pre jedno aj dvojrúrkové systémy s polohovateľnou termostatickou hlavicou. Je to univerzálna radiátorová armatúra vhodná pre článkové aj kúpeľňové rebríkové vykurovacie telesá.

Nastavenie rozdeľovacieho zariadenia

Vykurovací rozdeľovač má zabudovaný prietokomer, ktorý kontroluje spotrebu vody. Prietokomer je nainštalovaný na spiatočných vetvách kolektora. Blokuje alebo čiastočne blokuje tok nosiča energie v momente dosiahnutia nastavenej teploty. V niektorých prípadoch je systém navyše vybavený teplotným senzorom.

Nastavenie bez prietokomera

Nastavenie ohrevu kolektora bez prietokomera sa vykonáva pomocou laserového teplomera. V tomto prípade to pomôže regulovať teplotu prekrývaním ventilov. Je dôležité si zapísať, koľko zákrut bolo uzavretých ventilmi na neskoršiu reguláciu systému.
