Sendvičové výplne predstavujú moderné a inovatívne riešenie pre široké spektrum aplikácií, od výplní dverí a okien až po fasádne panely a prvky konštrukcie automobilov. Ich konštrukcia, založená na kombinácii pevných vrchných vrstiev a ľahkého, ale odolného jadra, im dodáva vynikajúce vlastnosti, ako je nízka hmotnosť, vysoká pevnosť a výborné tepelnoizolačné schopnosti.

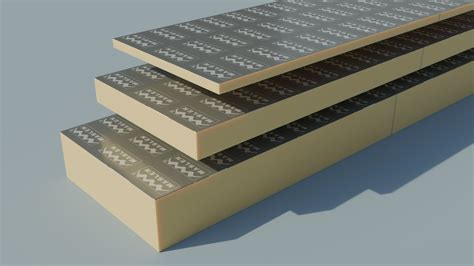

Jedným z príkladov takýchto materiálov je Sendvičová smreková výplň MF-PUR. Táto výplň pozostáva z vrchných vrstiev z preglejky s hrúbkou 9 mm a vnútorného jadra z tuhej polyuretánovej peny (PUR) s hrúbkou 16 mm. Celková hrúbka dosahuje 34 mm (9 mm preglejka + 16 mm PUR pena + 9 mm preglejka). Táto sendvičová doska je neošetrená a má povrch zo smrekovej dyhy. Neobsahuje škodlivé fluorochlorouhlíky a hydrochlorofluorouhlíky. Vďaka svojej štruktúre sa používa ako okenná, dverová výplň, parapetný diel alebo fasádny panel.
Firma Weiss Chemie Technik GmbH & Co.KG je priekopníkom vo vývoji ľahkých sendvičových konštrukcií. Ich produkty, ako napríklad prvky Cosmo Tech, sa vyznačujú nízkou hmotnosťou, konštrukčnou pevnosťou a možnosťami rôznych povrchových úprav a konštrukčného prevedenia. Tieto vlastnosti otvárajú nové trhy a oblasti použitia pre sendvičové panely.
Štruktúra a zloženie sendvičových výplní

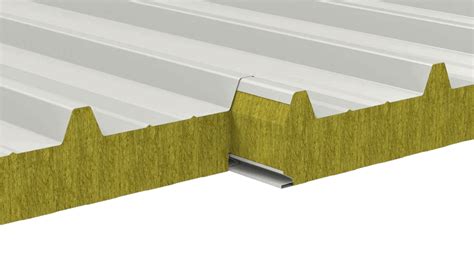

Sendvičové výplne sa vyrábajú v rôznych konfiguráciách, ktoré sa líšia materiálom jadra a vrchných vrstiev. Medzi bežné typy patria:
- PVC/XPS/PVC: Jadro tvorí extrudovaný polystyrén (XPS), ktorý je z oboch strán pokrytý PVC doskami s hrúbkou 1,3 alebo 1,5 mm. Na povrchu sa nachádza ochranná fólia.
- HPL/XPS/HPL: Jadro tvorí extrudovaný polystyrén (XPS), ktorý je z oboch strán pokrytý HPL doskou (vysokopevnostný laminát) s hrúbkou 2 mm. Dosky sú obalené ochrannou fóliou. Je možný výber dekorov podľa vzorkovníka RENOLIT, HORNSCHUCH. Môžu byť jednostranne alebo obojstranne laminované.
Využitie sendvičových panelov
Vďaka svojim vlastnostiam nachádzajú sendvičové panely široké uplatnenie:
- Výplne dverí a okien
- Výplne priemyselných brán
- Prvky tvoriace priečky
- Tepelná nadstavba automobilov
- Parapetné diely a fasádne panely
Štandardný skladový program a možnosti úprav
Niektorí dodávatelia ponúkajú štandardný skladový program sendvičových výplní v rôznych dekoroch a rozmeroch. Napríklad:
- PVC/XPS/PVC: biela (podobná ako RAL 9016), Golden oak, Nussbaum, Mahagon, Sapeli, Anthrazitgrau, Schokobraun, Irish oak, Macore, Mooreiche, Rustic cherry, Soft cherry, Streifen douglasie, Winchester, Black cherry. Skladový rozmer PVC/XPS/PVC biely sendvič je 3000x2000x24mm.
- HPL/XPS/HPL: jednostranná a obojstranná laminácia v rozmeroch 3050x1150x24mm a 2150x900x24mm.
Je tiež možné rozšíriť skladový program podľa potrieb zákazníka. Pre optimalizáciu času a nákladov niektorí dodávatelia ponúkajú nárez sendvičových dosiek na mieru podľa požiadaviek.
Technické parametre a porovnanie materiálov
Sendvičové výplne sa vyznačujú špecifickými technickými parametrami, ktoré sa líšia v závislosti od použitého materiálu.
HPL/XPS/HPL
- HPL je nárazuvzdorná podľa DIN EN 438/2.
- HPL je odolná voči UV žiareniu a poveternostným vplyvom.
- Mechanická odolnosť HPL: odolná voči oderu, nárazu a poškriabaniu.
- HPL je chemicky odolná proti organickým rozpúšťadlám, slabým kyselinám a zásadám, benzínu, nafte, odolná voči baktériám a plesniam.
- Hustota XPS: 32 Kg/m³.
- Pevnosť v tlaku XPS: 0,30 N/mm² podľa DIN 53421.
- XPS neprepúšťa vlhkosť.
PVC/XPS/PVC
- PVC je odolné voči UV žiareniu a poveternostným vplyvom.
- Hustota XPS: 32 Kg/m³.
- Pevnosť v tlaku XPS: 0,30 N/mm² podľa DIN 53421.
- XPS neprepúšťa vlhkosť.
Pri výbere medzi PVC a PPC (polypropylén kopolymér) ako krycích vrstiev sendvičových elementov je dôležité zvážiť niekoľko faktorov:
| Preverované oblasti | PVC | PPC |
|---|---|---|
| Únosnosť pre životné prostredie | 43% podiel ropy, 57% výťažok z tuzemskej kamennej soli. Šetrenie energetických zdrojov | Polypropylén sa vyrába z (ťažkého benzínu) nafta ako základná látka (100% surová ropa) |
| Odolnosť voči poveternostným vplyvom | Lepšia ako stanovuje norma pre PVC profily (DIN 12608). Netvoria sa praskliny. Nedochádza k vymývaniu. | Zmeny pri pôsobení poveternostných vplyvov, opticky vzniká rozdiel. Je tendencia k tvorbe prasklín. Vymývanie vplyvom kyslých dažďov je možné. |
| Odolnosť voči poškriabaniu | Vyššia tvrdosť materiálu (80 Shore D), preto nie je citlivý na poškriabanie. Tvrdosť podľa Buchholzovej stupnice = 91 | Zjavne nižšia tvrdosť materiálu (57-70 Shore D), preto je citlivejší na poškriabanie. Tvrdosť podľa Buchholzovej stupnice = 63 - 77 |
| Správanie sa materiálu pri požiari | B1 - ťažko zápalný materiál podľa DIN 4102-1. Samozhasiteľný. Vysoký podiel nehorľavých anorganických látok, nízka požiarna záťaž. | B2 - normálne zápalný podľa DIN 4102. Odkvapkáva. B1 je možný iba pridaním protiplameňových aditív na úkor UV stability. |
| Fyzikálne vlastnosti | Lineárny koeficient rozťažnosti O 60% nižší ako polypropylén a je iba 0,7 mm na meter na 10°C. E-Modul > 3.000 N/mm². | S 2 mm na meter na 10°C je viac ako dvojnásobne tak veľký ako pri PVC. |
Je dôležité poznamenať, že ako sendvičový prvok dosahujú tak polypropylén karbonátové ako aj PVC prvky maximálne hodnotu B2 v správaní sa pri požiari. V prípade požiaru vždy vznikajú nezávisle od materiálu toxické plyny (90% všetkých smrteľných prípadov je spôsobených oxidom uhoľnatým).
Výrobná linka na SIP sendvičové panely s automatickým aplikátorom lepidla, 1-zložkové polyuretánové lepidlo
Vďaka svojim vlastnostiam sa sendvičové výplne stávajú čoraz populárnejšími v stavebníctve a priemysle, kde prinášajú úspory materiálu, energie a času.
