Drevené preklady a stropy: Maximálne dĺžky, únosnosť a správna montáž

Drevené nosníky majú omnoho širšie využitie, ako by sa mohlo na prvý pohľad zdať. Okrem drevostavieb sú vhodné na zhotovenie stropov murovaných a betónových stavieb, dokonca ich možno kombinovať s oceľovými spriahnutými nosníkmi. Vďaka použitiu dreva, ktoré počas svojho rastu prirodzene viaže z prostredia CO2, tak môže vzniknúť hybridná stavba spĺňajúca kritériá trvalo udržateľnej výstavby.

Nosníky Steicojoist: Rozmery, dĺžky a únosnosť

Nosníky Steicojoist sa vyrábajú v troch základných rozmeroch - so šírkou pásnic 45, 60 a 90 mm a s výškou pásnic 39 mm. Tieto nosníky môžu mať celkovú výšku 200 až 400 mm. Vďaka svojmu tvaru a vlastnostiam sú ideálne na zhotovenie konštrukčných prvkov, ktoré sú vysokonamáhané na ohyb, ako sú krokvy alebo stropné nosníky.

Štandardná dĺžka týchto nosníkov je 10, 11, 12 a 13 m, pričom maximálna dodávaná dĺžka je impozantných 16 m. Táto dĺžka umožňuje prekonávať značné rozpätia bez potreby dodatočného podopierania, čo je kľúčové pri realizácii rozsiahlych stropných konštrukcií a krovov.

Všetky nosníky Steicojoist sú dostupné s tepelnou izoláciou stojiny, ktorú tvoria pásy drevovláknitej izolácie presne narezané na požadovaný rozmer. Vo výrobe vložená izolácia stojiny zabezpečuje zvyčajný obdĺžnikový prierez.

Tepelná ochrana a vedenie inštalácií

Optimalizovaná geometria nosníkov umožňuje ich použitie na zhotovenie strešných konštrukcií s vysokými požiadavkami na tepelnú ochranu. Normalizovanú hodnotu súčiniteľa prechodu tepla, ktorý je pre šikmé strechy nad obytným priestorom so sklonom ≥ 45° stanovený na Ur2 = 0,22 W/(m² . K), a odporúčanú hodnotu Ur3 = 0,15 W/(m² . K) možno bez problémov splniť vhodnou kombináciou vrstiev drevovláknitej tepelnej izolácie.

Cez štíhlu stojinu nosníkov možno vytvoriť prierazy na vzduchotechniku a viesť cez ne potrubia. Napríklad pri bungalove, ktorý bude mať krov zhotovený z týchto nosníkov, môže stavebník viesť v tejto konštrukcii všetky rozvody. Nie je potrebné realizovať znížený strop, čo predstavuje ďalšie náklady navyše. Takýto krov potom môže pohodlne zatepliť fúkanou izoláciou. Vŕtané otvory s priemerom max. 25 mm sa môžu umiestniť v stojine ľubovoľne, pričom vzdialenosť medzi otvormi musí byť minimálne 25 mm. Obdĺžnikový otvor s rozmermi max. 14 × 40 mm, prípadne vŕtané otvory s priemerom max. 38 mm do stredu stojiny, musia mať vzdialenosť minimálne 78 mm.

Nosnosť a možnosti uplatnenia

Priznaný krov v interiéri predstavuje nielen architektonicky zaujímavé riešenie, ale zároveň šetrí priestor, pretože zateplenie krovu sa realizuje nad krokvami. Na obitie nosníkov a na zhotovenie záklopu je vhodná trojvrstvová masívna smreková doska, tzv. biodoska, ktorá sa upevňuje na nosníky klincami bez hlavičky. Z exteriérovej strany sa potom uloží vrstva drevovláknitej izolácie. Práve na tento účel je využitie nosníkov Steicojoist ideálne.

Po rozložení sa nosníky kotvia do steny drevostavby. Ak sa ukladajú na nosné murivo, pripevňujú sa pomocou kovových vložiek. Na nosníky sa potom kladie OSB doska a zvyšné vrstvy podlahového systému. Celková nosnosť takého stropu je ešte omnoho vyššia. Pri výške nosníkov 300 až 360 mm je únosnosť stropu úplne bezpečná a dokáže preniesť zaťaženie zaparkovaného auta. Ak zoberieme, že v jednom metri sú tri nosníky, ich únosnosť je 600 kg/m úžitkového zaťaženia. Nosníky STEICOjoist sú vďaka ich nosnosti až do 3,8 tony vhodné dokonca na výstavbu bytových domov.

Drevené stropy: Výhody, nevýhody a typy

Drevené stropy sú typy stropov, ktoré sa skladajú z drevených nosníkov a výplní, ktoré môžu byť z dreva, sadrokartónu, izolácie alebo iných materiálov. Ide o novodobú formu klasického dreveného trámového stropu, ktorá využíva výhody z minulosti a potreby súčasnosti, pričom je to úplne suchý produkt.

Výhody drevených stropov

• Suchá a rýchla montáž: Drevené stropy sa dajú ľahko a rýchlo zhotoviť, pretože nevyžadujú mokré procesy, ako je betonáž alebo omietanie.
• Dobrá tepelnoizolačná a akustická vlastnosť: Drevo je dobrým tepelným izolantom, ktorý znižuje prenos tepla medzi podlažiami a znižuje náklady na kúrenie a chladenie.
• Konštrukčná spoľahlivosť: Drevo je stabilný, pevný a ľahký materiál, ktorý má vysokú pevnosť v ťahu a v tlaku.
• Prírodný a estetický materiál: Drevo je prírodný a obnoviteľný materiál, ktorý je ekologický a zdravý. Má príjemnú prírodnú vôňu a farbu, ktorá vytvára pocit tepla, pohody a útulnosti.

Obmedzenia drevených stropov

• Nižšie rozpätia stropov: Drevo má obmedzenú dĺžku, ktorá sa pri bežných drevených trámoch pohybuje od 2 do 8 m, čo je menej ako pri niektorých iných typoch stropov. Avšak moderné nosníky ako Steicojoist výrazne posúvajú túto hranicu až na 16 m.
• Ochrana proti hluku a požiarna odolnosť: Drevo je horľavý materiál, ktorý môže byť v prípade požiaru rýchlo zničený. Drevené stropy vyžadujú špeciálne opatrenia na zvýšenie ich požiarnej odolnosti, ako sú nátery, impregnácie, obklady alebo protipožiarne systémy.
• Citlivosť na vlhkosť a škodcov: Drevené konštrukcie vyžadujú dokonalú ochranu proti vlhkosti, hmyzu a ohňu, aby sa predišlo plesniam, hnilobe alebo deformácii.

Drevený prekladaný strop

Drevený prekladaný strop sa vracia. Ide o v minulosti rozšírený spôsob zhotovovania stropných konštrukcií, a to hobľovanými drevenými sušenými doskami, ktoré sa upevňujú na drevené trámy. V interiéri i exteriéri takýto strop vytvorí jedinečnú atmosféru tradičného bývania.

Drevený obklad na strop sa najčastejšie realizuje metódou takzvaného prekladaného stropu. Dosky sa ukladajú v dvoch výškových úrovniach z dôvodu prekrytia jednotlivých dosiek aj bez použitia perodrážky. Na prekladaný strop sa používajú vysušené hobľované neomietané dosky.

Postup montáže prekladaného stropu

1. Príprava podkladu: Na strope vytvorte rošt z lát (alebo použite existujúce trámy). Ideálny rozostup je 40-60 cm.
2. Umiestnenie hlavných dosiek: Prvú širokú dosku priložte k stene s dilatačnou medzerou (~1 cm) a priskrutkujte ju zospodu cez plochu do roštu.
3. Uchytenie dosiek: Prekladané dosky môžete úchytiť nenápadnými skrutkami typu BSP s malou hlavičkou priamo do podkladu alebo klasickými skrutkami, taktiež priamo do podkladu. Skryté montážne úchytky sa tu nepoužívajú.

Úprava a údržba

• Bezfarebný lak: Ochrana proti nečistotám, jednoduché čistenie, prirodzený vzhľad.
• Svetlý olej: Zabránite žltnutiu smreku a dodáte stropu jemný pastelový tón.
• Morenie (orech, dub): Pre dramatickejší, historický efekt - miestnosť získa rustikálny charakter.

Na údržbu stropu stačí občasné oprášenie - drevo na strope sa takmer nešpiní. Ak máte v miestnosti krb, odporúčame pridať jednu vrstvu laku navyše ako ochranu pred sadzami. Prekladaný stropný obklad je ideálnou voľbou pre každého, kto túži po originálnom, prirodzene pôsobiacom strope s historickým nádychom.

Preklady: Základ stability otvorov v murive

Preklady predstavujú stavebné prvky určené na preklenutie nadverných alebo nadokenných otvorov v nosnom murive alebo v deliacich priečkach. Ich správne použitie je kľúčové pre celkovú statickú integritu a funkčnosť stavby. Napriek ich zdanlivej jednoduchosti sa pri ich osadzovaní často vyskytujú chyby, ktoré môžu viesť k vážnym problémom a znehodnotiť celú stavbu.

Klasifikácia a funkcie prekladov

Preklady v rámci stavby môžeme rozdeľovať z viacerých hľadísk. Základné delenie je na vnútorné a vonkajšie, pričom ich statická funkcia ich ďalej delí na nosné a nenosné.

• Nosné preklady: Sú samy o sebe nosné a sú navrhnuté tak, aby niesli zaťaženie z konštrukcií nad nimi, ako sú stropy, strecha alebo vrchné murivo. Pri výbere prekladu je potrebné začať rozhodnutím o úrovni tepelného, akustického a bezpečnostného komfortu. Preklad musí spĺňať najmä mechanické (statické) požiadavky.
• Nenosné preklady: Sa nosnými stávajú až po vymurovaní radu tehál nad nimi. V tomto prípade sa nenosný preklad stáva akousi dočasnou formou, ktorá umožňuje pokračovať v murovaní. Ak ide o otvor v nenosnej stene - priečke -, postačuje použiť nenosný preklad.
• Roletové/žalúziové preklady: Táto špecifická skupina prekladov umožňuje následnú montáž roliet a žalúzií. Môže ísť o nenosné preklady, ale dostupné sú aj tehlové preklady, ktoré sú nosné a zároveň tvoria schránku na osadenie tieniach systémov. Tieto preklady sú dôležité pri výstavbe ultranízkoenergetických domov či domov s takmer nulovou potrebou energie.

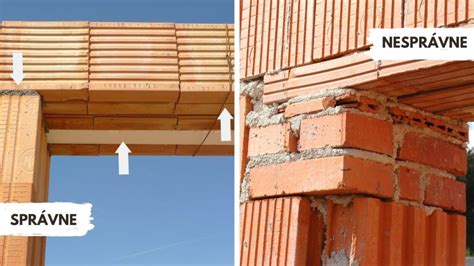

Najčastejšie chyby pri ukladaní prekladov

Chyby, ktoré sa objavujú pri všetkých typoch prekladov, môžu vážne ohroziť stabilitu stavby. Je preto nevyhnutné im predchádzať dôsledným dodržiavaním technologických postupov.

• Nedostatočná vrstva malty pod prekladom: Malta sa má správne osadiť na maltové lôžko, ktoré zabezpečí správne fungovanie celej konštrukcie. Ukladanie prekladu "nasucho" alebo do tenkovrstvovej malty je veľmi nesprávne riešenie z hľadiska statiky.
• Nesprávna orientácia prekladu: Preklad má vždy špecificky uloženú výstuž, jeho orientácia (označená šípkami či slovne) pri ukladaní preto nie je náhodná. Nesprávna poloha môže narušiť statiku.
• Nesprávna dĺžka uloženia prekladu: Minimálna dĺžka uloženia sa odvíja od typu zvoleného prekladu, jeho šírky a materiálu. Napríklad, rozmer uloženia vápennopieskových prekladov je v závislosti od dĺžky prekladu 150 mm až 250 mm. Je nevyhnutné konzultovať statika pri skrátení presahu.
• Horná hrana prekladu presahujúca okolité murivo: Horná hrana prekladu by však nikdy nemala presahovať okolité murivo. Táto vizuálne viditeľná chyba signalizuje nesprávne osadenie.
• Nesprávne vymurovanie nad nenosnými prekladmi: Pri murovaní radu tehál nad nenosnými tehlovými prekladmi je nutné premaltovať zvislé škáry, aj keď ide o tehly so systémom pera a drážky. Bez toho sa zaťaženie nerozloží správne a nevytvorí sa tzv. tlaková zóna.

Výber správneho prekladu a možnosti v rôznych materiáloch

Preklad by mal byť vždy vybraný na základe statického posudku, aby vyhovel danému otvoru, jeho rozmeru a plánovanému zaťaženiu. Pri výbere je dôležité, aké zaťaženie bude preklad prenášať a aké tepelnotechnické parametre musí spĺňať pri umiestnení na obvodovej stene.

Možnosti prekladov podľa materiálu muriva:

• Keramické murivo: Okrem štandardných tehlových prekladov existujú aj preklady s vylepšenými tepelnoizolačnými parametrami (napr. s grafitovým polystyrénom). Pre obvodové murivo sa pri dodatočne zateplených stavbách odporúča použitie roletovo-žalúziového prekladu.
• Pórobetónové murivo: Vhodnosť prekladu určuje väčšinou projektant alebo statik, pričom preklad musí spĺňať najmä mechanické (statické) požiadavky.
• Vápenno-pieskové murivo: Najvhodnejšie sú systémové preklady od rovnakého výrobcu muriva. Odporúča sa nosný preklad s vápennopieskovým povrchom (Sendwix), ktorý je nosný hneď po uložení. Alternatívou je prefa preklad s betónovým povrchom.

Hoci je možné zhotoviť aj monolitický železobetónový preklad priamo na stavbe, ide o časovo náročnejšie riešenie, ktoré si vyžaduje debnenie a betón získa plnú nosnosť až po 28 dňoch. Moderné prefabrikované preklady sú často rýchlejšie a efektívnejšie.

Dôležitosť statického návrhu a odbornej konzultácie

Dôležité je dodržať statický návrh a v ňom určený správny počet prekladov do otvorov na stavbe. Pri obvodovom murive sa bežne odporúčajú štyri kusy nosných prekladov, tento počet sa však môže líšiť v závislosti od zaťaženia. Pri murive užšom ako 300 mm už môžeme počítať len s maximálne troma kusmi nosných prekladov.

Nosný preklad je každý, závisí len od toho, akú má únosnosť (preklady nosných stien by mali mať vyššiu únosnosť ako do deliacich priečok). Čím je otvor väčší a čím viac ďalších stavebných konštrukcií (napr. stropov) je nad ním, tým vyššie nároky sú kladené na preklad. Pri zhotovení prekladov je veľmi dôležitá dĺžka uloženia prekladu na okolitom murive, ktorá závisí od svetlého rozmeru otvoru. Preklady je potrebné osadiť do maltového lôžka s hrúbkou približne 12 mm z cementovej malty s minimálnou pevnosťou M 5.

V prípade akýchkoľvek pochybností alebo pri atypických riešeniach je vždy najlepšie obrátiť sa na projektanta alebo statika. Odborná konzultácia a projekcia zabezpečujú správnosť riešenia a dlhodobú stabilitu stavby.

Porovnanie stropných konštrukcií a ich maximálne rozpätia

Výber stropnej konštrukcie ovplyvňuje najmä rozpätie nosnej konštrukcie, požiadavky na únosnosť, izolačné vlastnosti a požiarnu bezpečnosť. Pozrime sa na porovnanie bežných typov stropov:

Zatiaľ čo klasické drevené trámové stropy majú obmedzené rozpätia, moderné drevené nosníky, ako sú Steicojoist, posúvajú hranice použitia dreva na významné dĺžky až 16 metrov, čo ich robí konkurencieschopnými voči iným stavebným systémom, dokonca aj pre bytové domy. Preklady, hoci nie sú výhradne drevené, sú nevyhnutné pre všetky typy otvorov a ich správny výber a inštalácia sú kritické pre celkovú stabilitu a funkčnosť stavby.
