Komplexný sprievodca inštaláciou elektrického kotla a dimenzovaním prúdového zaťaženia

Hoci kotol pracuje potichu v pozadí nášho každodenného života, patrí k jedným z najdôležitejších prvkov našej domácnosti. Zabezpečuje teplo, teplú vodu a komfort, ktorý si často uvedomíme až vtedy, keď prestane fungovať. Mnohé poruchy však neprichádzajú nečakane - systém nám zvyčajne už vopred dáva najavo, že niečo nie je v poriadku. V tomto článku sa pozrieme nielen na signály opotrebovania kotla, ale predovšetkým sa zameriame na špecifiká inštalácie elektrických kotlov a na kriticky dôležitú tému prúdového zaťaženia a dimenzovania káblov, ktorá je pre ich bezpečnú a efektívnu prevádzku nevyhnutná.

Elektrický kotol: Srdce vykurovacieho systému

Pripojenie elektrického kotla, na rozdiel od jednotiek na tuhé palivo, predstavuje špecifický súbor požiadaviek a postupov, ktoré si vyžadujú pozornosť nielen majiteľov súkromných budov. Tento proces zahŕňa nielen výber vhodného typu zariadenia, ale aj jeho odbornú inštaláciu a bezproblémovú integráciu do existujúcich komunikačných systémov. Správne zapojenie elektrického kotla je kľúčové pre jeho efektívnu, bezpečnú a dlhodobo spoľahlivú prevádzku, pričom elektrický kotol predstavuje srdce celého vykurovacieho systému.

Kľúčové aspekty inštalácie elektrického kotla

Výber miesta inštalácie elektrického kotla

Kľúčovým prvým krokom pri inštalácii elektrického kotla je výber vhodného umiestnenia. Súčasné predpisy síce neustanovujú prísne obmedzenia týkajúce sa miesta inštalácie elektrickej jednotky, avšak výber by mal primárne zohľadňovať bezpečnostné predpisy a jednoduchosť údržby.

Požiadavky na inštaláciu v súkromných domoch:

• Podlahové jednotky: Zariadenia určené na podlahovú inštaláciu by mali byť umiestnené v samostatnej miestnosti s obmedzeným prístupom pre obyvateľov budovy. Tento priestor by mal byť dostatočne vetraný a zabezpečený. Pre samostatne stojace zariadenia je vhodné vyčleniť samostatnú miestnosť alebo roh, ktorý bude spĺňať bezpečnostné normy.
• Nástenné modely: Nástenné elektrické kotly je možné namontovať do priestorov ako je kuchyňa alebo kúpeľňa. V prípade, že dôjde ku kontaktu tela jednotky so stenou, je nevyhnutné podložiť ju tepelne izolačným obkladom z materiálov ako azbest alebo čadič. Tieto materiály zabezpečia ochranu steny pred prehrievaním a potenciálnym poškodením.

Pri inštalácii elektrického kotla v kúpeľni je potrebné počítať s potenciálnymi komplikáciami pri pripojení k sieti s napätím 220 V. V takomto prípade môže byť nevyhnutné položiť silnejší napájací kábel, ktorý bude schopný zvládnuť požadované zaťaženie.

Technické aspekty elektrického zapojenia a prúdové zaťaženie

Správne elektrické zapojenie je základom bezpečnej prevádzky elektrického kotla. Na pripojenie kotla k elektrickej sieti je potrebná elektrická prípojka založená na kábli s medenými vodičmi. Prierez vodičov sa musí starostlivo vyberať v súlade s hodnotou uvedenou v technickom pase zariadenia. Tento parameter zaručuje, že kábel bude schopný bezpečne prenášať požadované množstvo elektrickej energie bez rizika prehriatia alebo poškodenia.

Kontaktné svorky elektrického kotla sú zvyčajne vyvedené ako samostatný blok, často umiestnený v spodnej časti skrinky. Súčasťou býva aj medená skrutka štandardnej veľkosti M6, ktorá slúži na pripojenie uzemňovacej zbernice.

Dôležitosť spoľahlivého uzemnenia

Pri usporiadaní uzemnenia je nevyhnutné zabezpečiť, aby elektrický kontakt v mieste pripevnenia bol maximálne spoľahlivý. Na tento účel by mala byť oblasť spojenia dôkladne vyčistená brúsnym papierom. Dôkladné očistenie povrchu zabezpečí optimálny kontakt a minimalizuje riziko vzniku prechodového odporu, čím sa zefektívni ochrana pred úrazom elektrickým prúdom.

Pripojenie elektrického kotla k elektrickej sieti podľa výkonu

Samotné pripojenie kotla k elektrickej sieti vyžaduje dodržanie nasledujúcich odporúčaní, ktoré sa odvíjajú od výkonu zariadenia:

• Do 3,5 kW: Zariadenia s výkonom do 3,5 kW je možné pripojiť do bežnej zásuvky. Je však dôležité zabezpečiť, aby bola zásuvka a príslušný elektrický obvod dimenzovaný na dané zaťaženie.
• 3,5 kW - 7 kW: Pohonné jednotky s výkonom v rozsahu od 3,5 kW do 7 kW by mali byť pripojené priamo k rozvádzaču prostredníctvom samostatného elektrického obvodu. Dôvodom je, že bežná zásuvka nemusí odolať vysokému prúdu, ktorý tieto zariadenia odoberajú.
• 7 kW - 12 kW: Kotlové zariadenia s výkonom do 12 kW sa zvyčajne pripájajú k jednofázovej sieti s napätím 220 V. Pre takéto pripojenie je nevyhnutné použiť kábel s dostatočným prierezom a samostatný istič.
• Nad 12 kW: Jednotky s vyšším výkonom sú určené pre pripojenie do trojfázovej siete s napätím 380 V. Toto pripojenie znižuje prúdové zaťaženie jednotlivých vodičov a zvyšuje celkovú bezpečnosť systému.

Pre inštaláciu kotlového zariadenia s vyšším výkonom je vhodný kábel typu VVG s tromi medenými vodičmi (pre jednofázovú verziu), ako aj automatický spínač a prúdový chránič (RCD).

Ochranné prvky elektrického zapojenia

Elektrické zapojenie kotla musí byť chránené prostredníctvom ističa a prúdového chrániča (RCD) umiestnených v hlavnom rozvádzači. Istenie chráni zariadenie pred skratom a preťažením vodiča, zatiaľ čo RCD poskytuje ochranu pred úrazom elektrickým prúdom v prípade poruchy izolácie. Odporúča sa tiež zvážiť pripojenie regulátora napätia, pretože aj malé výkyvy v sieti môžu poškodiť citlivé elektronické komponenty kotla.

Podrobný pohľad na prúdové zaťaženie a dimenzovanie káblov

Prúdová zaťažiteľnosť vodiča sa niekedy označuje termínom Ampacita (angl. Ampacity), čo je skratka z dvoch anglických slov: ampere a capacity. Problematika výberu správnej hrúbky vodiča je pomerne komplexná. Limitujúce faktory sú najmä teplota prostredia, schopnosť odviesť stratové teplo a odolnosť izolácie. Prierez vodiča priamo určuje, aký veľký prúd môže vedenie bezpečne prenášať bez nadmerného zahrievania a neprimeraného úbytku napätia. Definitívny prierez kábla musí byť vždy zvolený podľa konkrétneho projektu, spôsobu uloženia, okolitých podmienok, charakteru záťaže a platných noriem. V Slovenskej republike sa téma riadi normami STN 33 2000, konkrétne STN 33 2000-5-52: Elektrické inštalácie nízkeho napätia. Časť 5-52: Výber a stavba elektrických zariadení.

Faktory ovplyvňujúce prúdové zaťaženie

• Spôsob uloženia: Max. prúd sa líši podľa uloženia vodičov. Napríklad, káble v chráničke pod zateplením majú horšie chladenie a nižšiu prúdovú zaťažiteľnosť.
• Počet vodičov: S väčším počtom vodičov vzniká viac tepla. Ak sa zoskupujú káble, zaťažiteľnosť sa násobí korekčnými koeficientmi (napr. pre 2 káble na jednom mieste je to 0,8).
• Teplota prostredia: Zaťažiteľnosti v tabuľkách sú často počítané pre teplotu do 30 °C. Pri inej teplote prostredia je potrebné hodnotu prúdu násobiť korekčným faktorom (napr. pre kábel s PVC izoláciu a max. teplotu 70°C, pri 10°C je koeficient 1,22, pri 60°C je 0,50).
• Typ izolácie: Rôzne typy izolácie (napr. PVC) majú rôzne maximálne prípustné teploty.
• Úbytok napätia: Pri prechode prúdu vodičom vzniká na jeho odpore úbytok napätia. Čím dlhší kábel a väčší prúd, tým väčší úbytok. Pri výpočte uvažujeme aj s úbytkom napätia, nakoľko tento určuje aký je stratový výkon, ktorý sa premení na teplo.
• Počet zaťažených žíl: Existuje fyzikálny rozdiel v prúdovej zaťažiteľnosti pre ten istý prierez v závislosti od počtu zaťažených žíl. Napríklad v 1-fázovom obvode (napr. CYKY-J 3×2,5) generujú teplo len vodiče L a N, zatiaľ čo PE je bez prúdu. V 3-fázovom obvode (napr. CYKY-J 5×2,5) generujú teplo vodiče L1, L2, L3.

Kábel s medenými alebo hliníkovými jadrami s izoláciou PVC (napr. CYKY, AYKY) sa používa v inštaláciách nízkeho napätia (NN). V domových inštaláciách sa pre rozvody v interiéri používa takmer výhradne meď (CYKY). Hliník (AYKY) nájdete skôr na hlavných prívodoch, v zemi alebo pri väčších prierezoch z ekonomických dôvodov. Dôležité je nikdy nespájať Al a Cu priamo kvôli bimetalickej korózii.

Metodika dimenzovania vodičov pre elektrické spotrebiče

Pri výbere prierezu je dobré mať systematický postup:

1. Stanovte príkon: Spočítajte alebo odhadnite príkon pripojených spotrebičov (v W alebo kW). Pre jednofázový obvod platí vzorec: I ≈ P / (U × cos φ), kde I je prúd (A), P výkon (W), U napätie (V, zvyčajne 230 V) a cos φ účinník (pre rezistívne spotrebiče ≈ 1, pre motory menší).
2. Zvoľte istenie: Podľa typu obvodu, vypočítaného prúdu a charakteru záťaže zvoľte menovitý prúd ističa (10 A, 16 A, 20 A, 25 A…). Menovitá hodnota - konkrétnejšie povedané menovitý prúd - je najdôležitejší parameter ističa. Istič naozaj nemusí reagovať hneď, záleží na výške prúdu. Ak je prúd len o trochu vyšší, môže zareagovať až po niekoľkých minútach - napríklad pri 1,5-násobku prúdu je to po 1 minúte. Takéto reakčné časy ističov sú presne vypočítané a v súlade s normami.
3. Vyberte prierez kábla: Prierez musí bezpečne preniesť zvolený menovitý prúd za predpokladaných podmienok (spôsob uloženia, teplota, skupinovanie, počet zaťažených žíl). Prierez kábla musí byť vždy v súlade s istením obvodu (istič, poistka, motorový spúšťač).
4. Skontrolujte úbytok napätia: Pri dlhších trasách (desiatky metrov) je často nutné prierez zvýšiť práve kvôli úbytku napätia. Pri typických dĺžkach vedení v dome (10-20 m) sa pri správne zvolenom priereze úbytok napätia väčšinou „zmestí“ do normových limitov.

Typické prierezy vodičov a istenie v domácnostiach

V rodinných domoch sa ako základ používajú:

• Svetelné okruhy: zvyčajne kábel CYKY-J 3×1,5 mm² s istením 10 A ističom typu B. Často istené 10 A; pri niektorých riešeniach aj 6 A.
• Zásuvkové okruhy: zvyčajne kábel CYKY-J 3×2,5 mm² s istením 16 A. Odporúča sa viac samostatných okruhov.

Použitie 1,5 mm² na zásuvky je vo väčšine prípadov nevhodné a z hľadiska noriem a bezpečnosti problematické. Pre elektrické kotly a podobné spotrebiče je nevyhnutné riadiť sa návodom výrobcu a projektom elektroinštalácie. Často sa volí väčší prierez medeného kábla (napr. 4 mm², 6 mm²) alebo hliníkový kábel AYKY vhodného prierezu.

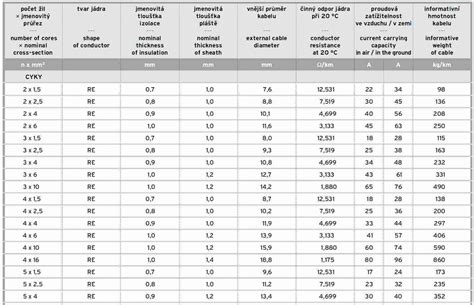

Tabuľka nižšie ilustruje typické hodnoty pre bežné domáce inštalácie s medenými vodičmi (CYKY) uloženými podľa štandardných podmienok. Je dôležité si uvedomiť, že skutočná zaťažiteľnosť sa môže meniť v závislosti od konkrétnych podmienok inštalácie a platných noriem.

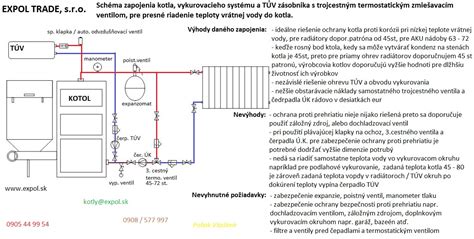

Schémy zapojenia vykurovacieho potrubia

Pri hodnotení schém na pripojenie elektrických vykurovacích kotlov k vodovodnému potrubiu je možné zvoliť z niekoľkých základných možností, ktoré zohľadňujú rôzne potreby a možnosti inštalácie:

• Najjednoduchšia schéma s núteným obehom: Táto konfigurácia zahŕňa expanznú nádrž, obehové čerpadlo, bezpečnostný ventil a zariadenie Mayevsky (odvzdušňovací ventil). Systém s núteným obehom je štandardným riešením pre moderné vykurovacie systémy.
• Schéma bez expanznej nádrže a samostatného obehového čerpadla: V niektorých prípadoch, najmä pri menších systémoch alebo špecifických konštrukčných riešeniach, je možné použiť schému bez týchto komponentov. Je však dôležité zvážiť, či tento prístup neovplyvní efektivitu a bezpečnosť systému.
• Možnosť s využitím špeciálneho paralelne zapojeného kapacitného zásobníka: Táto pokročilejšia možnosť umožňuje akumuláciu tepla v nočných hodinách, kedy sú tarify za elektrickú energiu zvyčajne nižšie. Využitie tepelných akumulátorov môže viesť k významným úsporám nákladov na vykurovanie.

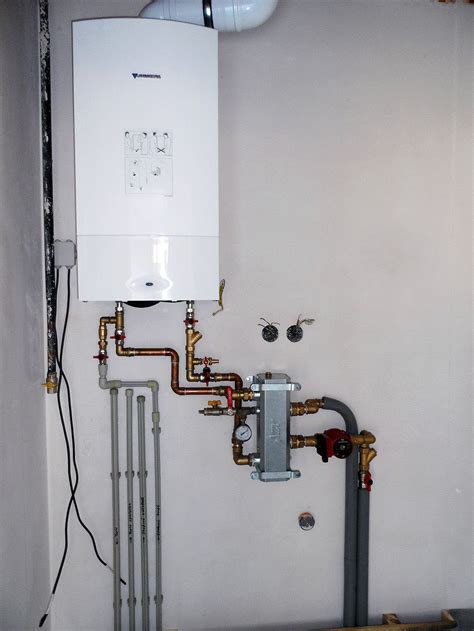

Usporiadanie potrubných prvkov kotla

Bez ohľadu na zvolenú schému zapojenia, ak je správne nainštalovaná, garantuje požadovanú účinnosť vykurovania. Inštalácia kotlového zariadenia prebieha v niekoľkých kľúčových etapách:

1. Umiestnenie jednotky: Elektrický kotol je inštalovaný na podlahe alebo pripevnený na stenu vo výške približne 1,5 metra od podlahy. Pri montáži na stenu je potrebné použiť vhodné kotvy a hmoždinky, pričom je dôležité zabezpečiť dokonale rovné upevnenie v horizontálnej aj vertikálnej rovine.
2. Pripojenie vývodov: Vývody kotla sa pripájajú k vykurovacím potrubiam. Súčasne s týmto krokom sa inštalujú guľové ventily, ktoré umožňujú uzatvorenie prietoku v jednotlivých vetvách pre účely údržby alebo výmeny komponentov.
3. Inštalácia expanznej nádrže: Expanzná nádrž sa montuje do spiatočného potrubia. Jej úlohou je kompenzovať objemové zmeny vody spôsobené zmenami teploty v systéme.
4. Montáž filtra: Do spiatočného potrubia, pred expanznou nádržou, sa inštaluje filter s jemnými okami. Tento filter zachytáva nečistoty a chráni tak kotol a ostatné komponenty systému pred poškodením.
5. Ventil pre údržbu: Pre ľahšiu údržbu a servis sa pred prístrojom často inštaluje ďalší guľový ventil.

V prípade indukčných a elektronických jednotiek, ktoré neobsahujú vstavané čerpadlá, je potrebné tieto komponenty namontovať osobitne do potrubia kotla.

Prevádzkové náklady a úsporné opatrenia pri elektrickom vykurovaní

Elektrické vykurovanie je v porovnaní s plynovým vykurovaním často vnímané ako nákladnejšie. Existujú však spôsoby, ako optimalizovať prevádzkové náklady:

• Dvojtarifný elektromer: Inštalácia počítadla s dvoma sadzbami elektrickej energie umožňuje využívať nižšie nočné tarify na ohrev vody alebo akumuláciu tepla.
• Tepelné akumulátory: Využitie tepelných akumulátorov v kombinácii s dvojtarifným meraním umožňuje efektívne skladovanie tepla počas noci a jeho následné využitie počas dňa.
• Automatizácia a regulácia: Používanie moderných regulačných systémov, ktoré umožňujú programovanie vykurovacích cyklov alebo aktiváciu kúrenia len vtedy, keď teplota klesne pod nastavenú hodnotu, môže výrazne znížiť spotrebu energie.

Údržba a životnosť vykurovacích zariadení

Priemerná životnosť plynového kotla sa pohybuje medzi 12 až 15 rokmi, no všetko závisí od jeho kvality, spôsobu používania a pravidelnej údržby. Moderné kondenzačné kotly s kvalitnými komponentmi, ktoré majú každoročnú servisnú prehliadku, môžu spoľahlivo fungovať aj 15-20 rokov. Kotol je zariadenie, ktoré neodchádza „zo dňa na deň“. Jeho úbytok kondície pripomína skôr pomalé starnutie - výkon klesá, účinnosť sa zhoršuje a problémy sa objavujú čoraz častejšie.

Varovné signály, že kotol potrebuje výmenu alebo opravu:

• Kolísavá teplota: Ak sa vám zdá, že raz je doma príliš teplo a inokedy zasa chladno, pričom kotol neustále prepína režimy, môže to byť znak, že jeho regulácia už nefunguje tak, ako má.
• Neobvyklé zvuky: Kotol, ktorý je v dobrom stave, pracuje ticho a nenápadne. Ak však začnete počuť bublanie, klepanie, hučanie či pískanie, ide o jasný signál problémov. Môže ísť o zanesené výmenníky, vápenaté usadeniny, opotrebované čerpadlo alebo nesprávny tlak kotla.
• Zvýšené účty za energie: Ak platíte za energie viac, aj keď ste nezmenili spôsob kúrenia, znamená to, že kotol už nedokáže dostatočne efektívne premieňať palivo na teplo. Moderné kondenzačné kotly dnes dosahujú účinnosť vyše 100 %, no staršie zariadenia často klesajú pod 80 %.
• Problémy s teplou vodou: Dlhšie čakanie na teplú vodu, výkyvy v jej teplote alebo časté striedanie teplej a studenej vody sú typickými prejavmi, že výmenník tepla alebo snímače už nestíhajú.
• Časté poruchy a opravy: Ak sa servisný technik stáva pravidelným hosťom a cena opráv sa začína šplhať nahor, je to varovný prst. Čím je kotol starší, tým viac komponentov dosahuje hranicu svojej životnosti. Ak má váš kotol už 12 a viac rokov a začína sa kaziť opakovane na rôznych miestach, ďalšie opravy sa stávajú ekonomicky nevýhodné.
• Pokles alebo nárast tlaku vody: Ak zistíte, že tlak vo vašom kotle pravidelne klesá alebo je príliš vysoký, mali by ste si vaše vykurovacie zariadenie nechať skontrolovať odborníkom.
• Nepríjemný zápach: Zápach spáleného kovu alebo plastu môže signalizovať prehriatie. Nepríjemný sírový zápach zase indikuje únik plynu. V takom prípade okamžite vypnite prívod plynu, otvorte okná a evakuujte osoby.
• Vek kotla: Ak má kotol viac ako 15 rokov, výmenu určite zvážte. Zariadenie staršie ako 20 rokov sa už považuje za staré.

Výhody moderných kondenzačných kotlov

Moderné kondenzačné kotly využívajú aj teplo, ktoré by pri starých kotloch uniklo komínom spolu so spalinami. To znamená, že dokážu dosiahnuť účinnosť až nad 100 % a ušetriť 20-30 % plynu ročne. Zatiaľ čo staršie kotly často hučia, bublajú alebo klepú, moderné zariadenia sú navrhnuté tak, aby pracovali tak, že ich vôbec nebudete počuť. Nové kotly reagujú omnoho presnejšie na požiadavky domácnosti. Znamená to, že miestnosti sa nebudú prehrievať ani podchladzovať, teplá voda bude k dispozícii okamžite a v stabilnej teplote. Kým staršie kotly boli robustné a zaberali polovicu technickej miestnosti, dnešné kondenzačné kotly sú kompaktné a dizajnovo čisté. S novým kotlom sa otvárajú aj možnosti inteligentného ovládania. Mnohé modely umožňujú pripojenie k Wi-Fi a ovládanie cez mobilnú aplikáciu.

Dodatočné odporúčania pre inštaláciu

Pri inštalácii elektrického kotla je dôležité dodržiavať aj ďalšie odporúčania:

• Kvalitné výrobky: Odporúča sa kupovať zariadenia iba od renomovaných výrobcov, ktorí poskytujú kvalitné produkty a spoľahlivý servis. Tým sa zabezpečí dlhodobá životnosť a bezproblémová prevádzka vykurovacieho systému.
• Profesionálna montáž: Hoci niektoré kroky inštalácie môžu byť vykonané svojpomocne, elektrické zapojenie a uvedenie do prevádzky by mali byť zverené kvalifikovaným odborníkom. Títo odborníci majú potrebné znalosti a skúsenosti na zabezpečenie bezpečnej a efektívnej prevádzky kotla. Nehovorím, že si kvôli jednej zásuvke máte platiť projektanta. Ale ak ide o rozsiahlejšie inštalácie, neštandardný spôsob uloženia alebo vysokovýkonné spotrebiče, je odborné riešenie povinné. Neodporúčame riešiť to svojpomocne.
• Pravidelná údržba: Pre zabezpečenie optimálnej funkčnosti a predĺženie životnosti kotla je dôležité vykonávať pravidelnú údržbu podľa odporúčaní výrobcu. Ročná údržba je záručnou podmienkou z dôvodu koordinovanej prevádzky vykurovacieho modulu.

Správne zapojenie elektrického kotla do vykurovacieho systému a elektrickej siete je komplexný proces, ktorý si vyžaduje dôkladné plánovanie, dodržiavanie technických noriem a bezpečnostných predpisov. Ak si nie ste istí, či váš kotol ešte zvládne ďalšiu sezónu, obráťte sa na odborníkov.
