Pri rekonštrukcii bytového jadra alebo drobných opravách v kúpeľni je nevyhnutné poznať správne rozmery pre osadenie zariadení. Tieto rozmery sú kľúčové pre správne fungovanie rozvodov vody a odpadu. Pri návrhu odpadového potrubia je dôležité dbať na správnu dimenziu potrubia, pretože pri príliš nízkych prierezoch môže byť potrubie hlučné a vznikajúci podtlak môže vysávať sifóny, čo spôsobuje kloktanie. Naopak, pri príliš vysokom priereze množstvo vody nedostatočne odplavuje nečistoty a potrubie sa môže upchať.
Zásady dimenzovania odtokových potrubí
Odtokové potrubia v bytoch sú zvyčajne vyrobené z plastu. Pre správnu funkčnosť musia mať podľa normy DIN 1986 určitý minimálny priemer (menovitú svetlosť DN) v závislosti od sanitárneho objektu:
- Umývadlo: minimálne 40 mm.
- Vaňa, sprcha, drez, umývačka riadu: minimálne 50 mm.
- Práčka (do 6 kg): minimálne 50 mm.
- WC (9-litrové splachovanie): minimálne 100 mm.
Pre vnútorné rozvody v byte stačí zvoliť kanalizačné potrubia malého priemeru do 75 mm, pričom pri vypustení odpadovej vody do stúpačky by veľkosť kruhu nemala byť menšia ako priemer hlavnej diaľnice. Všetky rúry vedú k odpadovej rúre, pričom aby voda neprestávala odtekať a zabránilo sa usadeninám, musia mať odtokové rúry spád. V obytných priestoroch musí byť výškový rozdiel 1 až 2 cm na meter rúry (1 až 2 %).
Ako fungujú P-pasce? | Spec. Sense
Materiály a technické vlastnosti
V súčasnosti sú PVC rúry z tvrdeného polyvinylchloridu (PVC-U) jednou z najpoužívanejších alternatív. Pre vnútornú kanalizáciu sa používajú potrubia sivej farby, zatiaľ čo podzemné potrubia (pod pivnicou alebo v zemi) sú oranžovo-hnedej farby (KG rúry). Okrem PVC sa pre odpadové systémy často používa aj systém PP-HT (polypropylén-vysoká teplota), ktorý je odolný voči teplotám odpadových tekutín až do 100 °C.
Porovnanie vlastností potrubí
| Typ potrubia | Typické použitie | Farba | Max. teplota |
|---|---|---|---|
| PVC (HT) | Vnútorný odpad | Sivá | cca 60 °C |
| PP-HT | Vnútorný odpad | Sivá | 100 °C |
| KG rúry | Vonkajšia kanalizácia | Oranžová | - |
Hydraulické pomery a prevencia problémov
Nedostatočný prívod vzduchu pri gravitačnom prúdení môže spôsobiť vznik podtlaku v potrubí, kedy môže dôjsť k vysatiu vody zo zápachových uzáverov a tým k šíreniu zápachu z kanalizácie v budove. Optimálne podmienky pre prúdenie vody a vzduchu v odpadovom potrubí sú vtedy, ak je potrubie vedené zvislo bez zmeny prierezu a bez zalomenia. Z hľadiska hlučnosti má veľký vplyv aj rýchlosť prúdenia odpadovej vody v potrubí. Experimentálne merania potvrdili, že pri pripájaní odbočiek sú z hydraulického hľadiska nevyhovujúce kolmé odbočky 90° a vhodnejšie sú odbočky 87,5° alebo 88,5°.

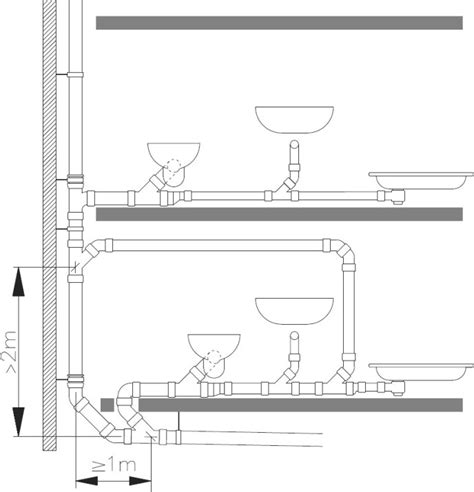

Pri zmene smeru odpadového potrubia v dôsledku dispozičného riešenia platí, že pri odskoku s uhlom najviac 45° od zvislice nevznikajú výrazné zmeny tlaku v potrubí. Podľa STN 73 6760 navyše platí, že pri zalomení odpadového potrubia s uhlom väčším než 45° od zvislice je nutné zväčšiť priemer potrubia na menovitú svetlosť, ktorá je najbližšia vyššia k menovitej svetlosti.
