Podlahové vykurovanie funguje na princípe sálania. Prináša vám teda príjemný pocit tepla - podobne ako hrejivé slnečné lúče na jar - a aj rovnomerne vyhriatu miestnosť. Okrem toho je aj úsporné, keďže vykurovacie plochy sú veľké a vykurovacia voda môže mať nižšiu teplotu než v prípade radiátorov.
Základom sú rúrky v podlahe, cez ktoré preteká vykurovacia voda. Tá odovzdáva teplo betónovému poteru. Z betónu potom teplo sála smerom nahor do miestnosti. Podlahové vykurovanie využíva na prenos tepla sálanie, pri ktorom máte pocit príjemného hrejivého tepla. Výhodou podlahového vykurovania oproti radiátorom sú aj nižšie náklady na vykurovanie. Vzhľadom na veľké vykurovacie plochy totiž „podlahovke“ stačí omnoho nižšia teplota vykurovacej vody. Tým sú nižšie aj tepelné straty.
Okrem teplovodného existuje aj elektrické podlahové kúrenie. To využíva priame vykurovanie elektrinou pomocou vykurovacích rohoží, káblov alebo fólií. Okrem toho existuje aj tzv. suché podlahové kúrenie.
Aby podlahovka fungovala 100 % efektívne a spoľahlivo, musí kúrenár dodržať postup montáže každej z týchto súčastí.

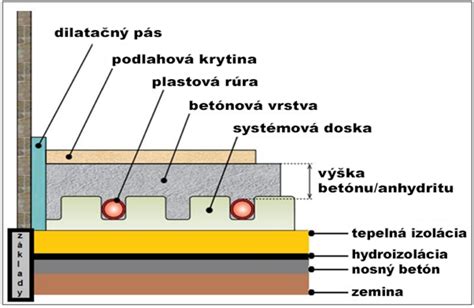

Konštrukcia podlahového vykurovania
- Prvou vrstvou v konštrukcii podlahového vykurovania je izolácia. Tá zabraňuje tomu, aby teplo unikalo do iných priestorov. Polystyrén pod podlahové kúrenie alebo iný izolačný materiál je obvykle položený priamo na betónovej podlahe, spodnú vrstvu teda tvorí hydroizolačná fólia.
- Nad izolačnou vrstvou je uložený nosný systém podlahového vykurovania. Existuje niekoľko typov nosných systémov:
- Nopové dosky: Sú vyrobené z plastu, na povrchu majú množstvo výstupkov. Medzi ne inštalatér vtlačí rúrky, čím vytvorí požadovaný tvar potrubia.
- Systém tacker: Tvoria ho ploché plastové dosky, rúrky sa prichytávajú na ľubovoľné miesto pomocou nastreľovacích sponiek. Inštalácia je rýchlejšia, je to však práca pre dvoch.
- Dosky so suchým zipsom: Rúrky sú ovinuté páskou so suchým zipsom, ktorým je potiahnutá aj podlaha. Pri inštalácii teda stačí rúrky pritlačiť k podlahe.
- Vodiace lišty: Používajú sa pri meandrovej inštalácii. Rúrky inštalatér prichytáva vedľa seba do vodiacich líšt.
- Polystyrénové systémové dosky: Rúrky inštalatér ukladá do drážok, ktoré sú v doskách z expandovaného polystyrénu pripravené už vo výrobe. Vrchné vrstvy dosiek tvoria hliníkové profily, ktoré zabezpečujú lepšie rozloženie tepla.
- Rúrky podlahového vykurovania sú vyrobené z plastovo-hliníkových kompozitných materiálov. Ukladajú sa do dvoch základných tvarov:
- Do špirály: Vykurovacia voda najprv putuje po špirále do stredu miestnosti. Odtiaľ sa vracia vratnou rúrkou po rovnakej trajektórii. Výsledkom je rovnomerná teplota od okrajov až po stred miestnosti.
- Do meandrov: Vykurovacia voda putuje z jedného okraja miestnosti na druhý, kde sa oblúkom stáča späť na začiatok. Tam sa znovu stáča na druhý okraj atď. Ako voda putuje po meandroch z jednej strany miestnosti na druhú, ochladzuje sa. Teplota podlahy teda nie je taká rovnomerná ako pri inštalácii do špirály.
- Poter na podlahové kúrenie nie je pevne spojený s objektom, keďže vplyvom teplotných zmien sa rozťahuje a zmršťuje. Prijíma teplo z vykurovacích rúrok a rovnomerne ho rozkladá po celej miestnosti. Zároveň teplo akumuluje, takže ho do miestnosti odovzdáva ešte dlho po vypnutí vykurovania. Podlahové vykurovanie má teda určitú zotrvačnosť. Teplotné zmeny sú plynulé a komfortné.
- Nad typom podlahy sa zamyslite už počas projektovania vykurovacieho systému. Najvhodnejšie sú dlaždice, keďže majú dobrú tepelnú vodivosť. Laminátové alebo drevené parkety kladú teplu vyšší odpor. Niektoré majú aj vyššiu tepelnú rozťažnosť a po zohriatí sa medzi nimi objavia medzery. Koberce sú skôr tepelný izolant a prenosu tepla bránia. Všetko záleží na konkrétnom type dreva, resp.
Princíp podlahového vykurovania je na prvý pohľad jednoduchý. Základom sú starostlivo pripravený projekt, výber vhodného typu komponentov, zdroja vykurovania, správne uloženie rúrok a zohľadnenie typu použitej podlahy a ďalších vlastností objektu. Inštaláciu zverte odborníkom.
Podlahové vykurovanie v kombinácii s tepelným čerpadlom
Kombinácia podlahového vykurovania s tepelným čerpadlom je veľmi obľúbenou a častou voľbou pre novostavby. V posledných rokoch sa podlahové vykurovanie stalo preferovaným systémom rozvodu tepla v rodinných domoch a je obľúbenou voľbou najmä v novostavbách. Hlavným dôvodom je komfort, ďalším sú väčšie možnosti pri rozmiestnení nábytku v izbách v dôsledku absencie radiátorov.
Systémy podlahového vykurovania sú veľmi úsporné na prevádzku a zároveň poskytujú vysokú úroveň tepelného komfortu. Obľúbenou kombináciou je podlahové vykurovanie s tepelným čerpadlom. Tepelné čerpadlá sa často používajú v spojení so systémami podlahového vykurovania, pretože ich rozvody sú rozložené na veľkej ploche a na vyhriatie miestnosti im tak postačia aj nízke prietokové teploty, ktoré zvyšujú účinnosť tepelného čerpadla.
V zásade platí, že čím nižšia je požadovaná teplota prietoku a potreba tepla v budove, tým efektívnejšie možno tepelné čerpadlo prevádzkovať. Vďaka tomu sú systémy plošného vykurovania, ako napríklad nástenné a podlahové vykurovacie systémy, ktoré rozvádzajú teplo rovnomerne po celej ploche, ideálnym vykurovacím systémom pre tepelné čerpadlo.
Účinnosť tepelných čerpadiel výrazne závisí od teplotného rozdielu, ktorý je potrebné prekonať medzi výstupným systémom (napríklad teplota prietoku v potrubí podlahového vykurovania) a zdrojom tepla (vzduch, podzemná voda, pôda). Čím menší je teplotný rozdiel, tým menej elektrickej energie je potrebné na zvýšenie teploty. Preto by sa pre tepelné čerpadlo mali vyberať čo najnižšie teploty prietoku, menšie ako 50 °C. V dobre tepelne izolovaných domoch možno dosiahnuť aj o niečo nižšie hodnoty.
Aby celý vykurovací systém fungoval správne a efektívne, musí byť optimálne zladený. Za toho predpokladu je možné vykurovať miestnosti na požadovanú teplotu s čo najnižšími nákladmi na elektrickú energiu. Regulácia vykurovacieho systému s tepelným čerpadlom sa musí individuálne prispôsobiť každej budove, pretože potreba tepla v každom dome je iná a môže byť ovplyvnená rôznymi faktormi.
Vykurovacia krivka a hydraulické vyváženie

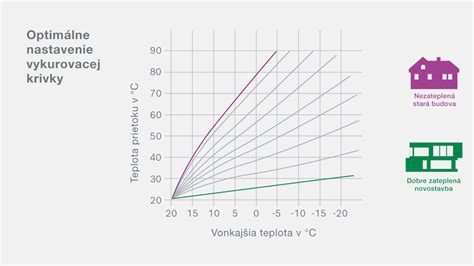

Správne nastavenie tepelného čerpadla a podlahového vykurovania najlepšie vykoná odborník. Vykurovanie sa reguluje pomocou tzv. vykurovacej krivky. Tá opisuje vzťah medzi teplotou prietoku a vonkajšou teplotou. Vykurovacia krivka hovorí tepelnému čerpadlu, aká teplota prietoku je vhodná pre akú vonkajšiu teplotu, a tak zabezpečuje, aby sa prostredníctvom podlahového vykurovania vždy dodávalo do domácnosti dostatočné množstvo tepla. Ak vonkajšia teplota klesne, vykurovací systém musí poskytnúť primerane vyšší výkon, aby sa zabezpečila požadovaná teplota v miestnosti. Nové, dobre izolované domy majú zvyčajne plochú vykurovaciu krivku, zatiaľ čo staršie budovy so slabou izoláciou majú strmú vykurovaciu krivku. Čím je vykurovacia krivka nastavená plochejšie, tým nižšie budú prietokové teploty.
Pre optimálnu súčinnosť tepelného čerpadla a podlahového vykurovania sa odporúča vykonať hydraulické vyváženie vykurovacieho systému. Tu sa skrýva ďalší potenciál úspory energie a nákladov. Hydraulické vyváženie zabezpečuje rovnomernú distribúciu tepla v celom dome optimalizáciou objemových prietokov a tlakových pomerov vo vykurovacom systéme. Tento proces je obzvlášť užitočný pri veľkých vykurovacích systémoch.
Regulácia teploty a komfort
Dobré vedieť: Ďalšou výhodou podlahového vykurovania je samoregulačný účinok. Keď sa dosiahnu nastavené teploty alebo sa teplota v miestnosti zvýši v dôsledku iných faktorov, napríklad slnečného žiarenia, vykurovanie sa automaticky reguluje a zníži tepelný výkon.
Ak chcete podlahové vykurovanie nastaviť správne, mali by ste dbať na to, aby ste izbový termostat nenastavovali príliš často. Systémy podlahového vykurovania majú pomalú reakciu a niekedy potrebujú niekoľko hodín, kým miestnosť vyhrejú na požadovanú teplotu.
S individuálnou reguláciou miestnosti pre podlahové vykurovanie možno teplotu v každej miestnosti regulovať individuálne podľa požiadaviek používateľa.
Podlahové vykurovanie umožňuje dosiahnuť vysoký tepelný komfort a zároveň znížiť účty za vykurovanie. Vodné podlahové vykurovanie znamená nižšie náklady na údržbu domu, odstránenie príčin vlhkosti a vysoký tepelný komfort.
Chladenie pomocou podlahového vykurovania
Ďalšou výhodou kombinácie podlahového vykurovania s tepelným čerpadlom je, že s ňou môžete miestnosti efektívne vykurovať aj chladiť. Predpokladom na to je reverzibilné vykurovanie tepelným čerpadlom ako alternatíva ku klimatizácii. Systémy nástenného a podlahového vykurovania sú vďaka svojej veľkej ploche oveľa vhodnejšie na chladenie ako bežné radiátory.
Pri chladení pomocou tepelných čerpadiel je okruh chladiva reverzný. Pri chladiacom efekte sa teplo z vykurovania odvádza von, čím sa vykurovací systém ochladzuje. Studená voda potom prúdi cez vykurovacie potrubia v podlahe a miestnosti klimatizuje.
Čerpadlá pre podlahové vykurovanie
V každom vykurovacom systéme (najmä v systéme podlahového vykurovania) musí byť čerpadlo. Je to nevyhnutné pre cirkuláciu kvapaliny v systéme. V jeho neprítomnosti nedôjde k výmene teplých a studených kvapalín. Čerpadlá pre systémy podlahového vykurovania sa zásadne nelíšia od iných náprotivkov pre vykurovanie radiátorov. Takéto jednotky sa nemôžu používať na zdvíhanie vody, nie sú na to určené. Sú určené na pohon vody do systému, čím sa predchádza nerovnomernému ohrevu.

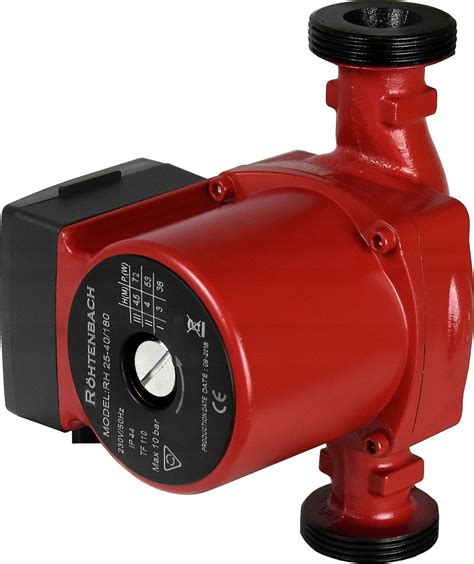

Obehové čerpadlá pre ústredné vykurovanie alebo podlahové kúrenie sú zariadenia na vytláčanie vody z kotla do kúrenia. Zabudovanými lopatkami poháňajú vodu v trubkách na kúrenie. Všetky moderné a nové obehové čerpadlá musia spĺňať mnohé kritériá, predovšetkým dlhú životnosť, prácu s nízkym hlukom, keďže zvuk v potrubí a vode sa šíri o mnoho ďalej a nízku elektrickú spotrebu. Lopatky v moderných čerpadlách sú mokro bežné s nastavením rýchlosti otáčok motora. Táto funkcia môže slúžiť na zlepšenie doregulovania vykurovacieho systému.
Výber správneho čerpadla je kľúčom k úspešnej prevádzke celého systému. Pri výbere všetkých detailov systému je potrebné zvážiť mnoho parametrov. Musíte poznať technické parametre systému, priestor miestnosti, kde bude teplá podlaha, ako aj možné tepelné straty v samotnom okruhu.
Parametre pre výber čerpadla
- Výkon čerpadla: Vypočíta sa v metroch kubických za hodinu prevádzky čerpadla. Je potrebné vypočítať minimálnu kapacitu, ktorá bude dostatočná pre prevádzku a cirkuláciu vody v systéme. Je žiaduce pridať k výslednému výkonu 10 až 20% na sklade.
- Hlava: Pre prekonanie dlhých vzdialeností, ohyby a zalomenia rúrok vyžaduje jednotku s veľkým tlakom.
Priemerná hodnota pre obytné priestory je prietok 2,6-2,8 m3 za hodinu a tlak 5-6 m.
Náklady na podlahové vykurovanie
Náklady na podlahové vykurovanie závisia od spôsobu inštalácie. Systém teplovodného podlahového vykurovania (tenkovrstvový) stojí v najlacnejšom prípade približne 30 až 60 eur za štvorcový meter vrátane inštalácie, v najdrahšom variante (suchý systém) približne 70 až 100 eur za štvorcový meter. Elektrický systém s elektricky ovládanými vykurovacími rohožami alebo fóliami je lacnejší - 20 až 40 eur za štvorcový meter, ale jeho prevádzka je menej hospodárna.
Príklad výpočtu: Pri obytnej ploche 100 metrov štvorcových by inštalácia podlahového vykurovania začínala na cene približne 3 000 až 6 000 eur a mohla by stáť až 7 000 až 10 000 eur.
