Trojcestný ventil je kľúčovým prvkom vykurovacieho systému, ktorý zabezpečuje presmerovanie alebo miešanie tokov chladiacej kvapaliny. Podľa normy GOST 10944-97 sa trojcestný ventil (KRT) môže použiť na reguláciu a úplné zastavenie prietoku chladiacej kvapaliny v jednorúrkových vykurovacích systémoch v uzatváracích úsekoch. Zariadenie presmeruje tok namiesto toho, aby ho blokoval.
Zariadenie a princíp činnosti

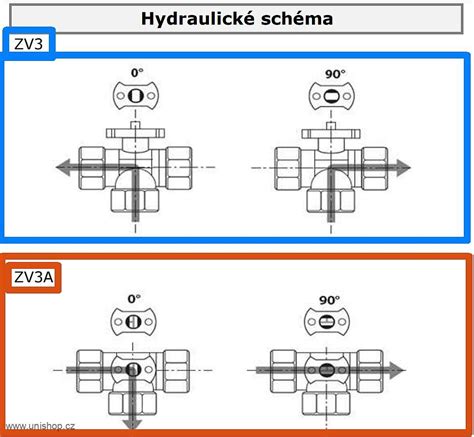

Žeriav má tvar T a jeho konštrukcia zahŕňa: teleso (mosadz, bronz, liatina alebo uhlíková oceľ), tri rúry a uzamykacie zariadenie. Jedno z potrubí je určené na pripojenie k potrubiu teplej vody, druhé k potrubiu studenej vody. Poloha ventilu (páky) určuje vykonanú činnosť: rozdelenie prietoku vody na dva vývody alebo zlúčenie teplej a studenej vody.
V závislosti od uzatváracieho zariadenia, ktoré blokuje prietok, sa kohútiky delia na guľové a tyčové. Guľový ventil využíva leštenú nehrdzavejúcu oceľ, ktorá sa nachádza v tele vo vnútri sedla vyrobeného z teflónového tmelu. Na nastavenie prietoku otočte pákou alebo rukoväťou kohútika, čím sa zmení poloha gule. Vďaka plynulému otáčaniu tohto prvku sa prietoky miešajú, čo vám umožňuje dosiahnuť požadovanú teplotu vody.
Typy a automatizácia
Vo väčšine prípadov sú armatúry dodatočne vybavené termostatom alebo elektrickým pohonom. Vodovodný kohútik vybavený termostatom bude udržiavať požadovaný teplotný režim. Teplota chladiacej kvapaliny je riadená hlavou s teplotným senzorom, naplnenou teplocitlivou kvapalinou. S rastúcou teplotou chladiacej kvapaliny sa kvapalina rozpína a vyvíja tlak na tyč, čím sa otvorí odbočné potrubie a doň prúdi studená voda.
Pre automatické ovládanie sa používa elektrický pohon, tzv. servopohon. Na rozdiel od konvenčných motorov sa jeho hriadeľ otáča iba o určitý stupeň. Riadiaca jednotka vyšle signál do servopohonu, po ktorom motor presunie guľôčku alebo tyč do inej polohy. Motory umožňujú plne automatizovať prevádzku vykurovacieho systému.
Klasifikácia konštrukcií
V závislosti od prevedenia a vykonávaných funkcií sa uzamykacie mechanizmy delia na dva hlavné typy:
- Miešanie: Majú dva vstupy a jeden výstup. Zmiešaním horúcej a studenej vody sa nastaví požadovaná teplota chladiacej kvapaliny. Odporúča sa inštalovať ho do systémov „teplej podlahy“.
- Distribúcia: Zariadenie má jeden vstup a dva výstupy. Nedochádza k miešaniu, ale k rozdeleniu jedného prúdu na dva. Používajú sa v kotlových systémoch na prerozdelenie tepla do viacerých miestností.
Podrobné vysvetlenie dvojcestného a trojcestného ventilu | Animácia | #hvac #hvacmaintenance
Odporúčania pre výber a inštaláciu
Pri výbere je dôležité zohľadniť menovitý priemer, šírku pásma a typ pripojenia (prírubové, spojkové alebo bradavkové). V komplexnom viacobvodovom systéme sú nainštalované uzamykacie mechanizmy so servopohonom, kde je systém rozdelený do niekoľkých zón.
| Parameter | Odporúčanie |
|---|---|
| Podlahové kúrenie | Ventil s tepelnou hlavou alebo servopohonom |
| Viacokruhový systém | Servopohon (elektrický pohon) |
| Inštalácia | Orientácia podľa šípok na tele zariadenia |
Údržba a diagnostika porúch
Ak z vykurovacieho systému uniká tlak, môže to byť spôsobené poškodenou expanznou nádobou alebo netesnosťou v potrubí. Trojcestný ventil sa pri podozrení na poruchu diagnostikuje kontrolou pohonu a pohyblivosti vretena. Pri dlhšej nečinnosti kotla môže dôjsť k „zakysnutiu“ obehového čerpadla, kedy je potrebné manuálne uvoľniť hriadeľ rotora skrutkovačom cez žltú zátku.
Výrobca kotla predpisuje plánovanú údržbu zariadenia každý rok. V súlade s platnými predpismi musia spotrebitelia v domácnosti s cieľom zaistiť bezpečnosť plynových spotrebičov uzavrieť zmluvu o údržbe so špecializovanou organizáciou. Domáci remeselník môže vykonať len jednoduché práce, ako je kontrola snímača prietoku alebo čistenie primárneho výmenníka tepla od produktov spaľovania pomocou tuhej kefy a vysávača.
