Správne fungovanie kanalizačného systému v budove je nevyhnutné pre hygienický komfort a dlhú životnosť stavby. Návrh a technické riešenia odpadového potrubia splaškovej vody vychádzajú z požiadaviek normy EN 12056-2 a experimentálnych meraní hydraulických pomerov. Optimálne podmienky pre prúdenie vody a vzduchu v odpadovom potrubí sú vtedy, ak je potrubie vedené zvislo bez zmeny prierezu a bez zalomenia potrubia.
Hydraulické pomery a vetranie potrubia
Experimentálnymi meraniami sa dokázalo, že prietok vody v odpadovom potrubí nemá tvar špirály ani piestu, ale má prstencový priebeh. Voda prúdi na vnútornom povrchu potrubia a vzduch prúdi v strede prierezu. Nedostatočný prívod vzduchu pri gravitačnom prúdení môže spôsobiť vznik podtlaku v potrubí, kedy môže dôjsť k vysatiu vody zo zápachových uzáverov a tým k šíreniu zápachu z kanalizácie v budove.

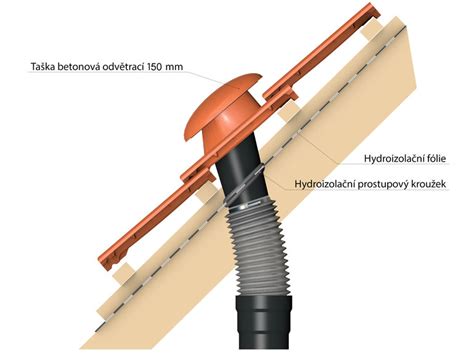

Pri vyrovnaní tlaku v odpadovom potrubí sa vyžaduje veľký prietok vzduchu - až 35-násobne väčší, ako je prietok vody. Odpadové potrubie by sa malo navrhovať priame, s vyvedením hlavného vetracieho potrubia voľne nad strechu.
Systémy dimenzovania
Kanalizácia v budovách sa podľa STN 73 6760 dimenzuje ako systém I v súlade s EN 12056-2. V systéme I sa uvažuje stupeň plnenia odpadového potrubia h/d = 0,5 (50 % prierezu potrubia je zaplneného vodou). V prípade, že nie je možné vyviesť odpadové potrubie nad strechu, opatrí sa privzdušňovacím ventilom. Odpadové potrubia bez vetracích potrubí alebo privzdušňovacích ventilov sa nesmú inštalovať.
Potrubie Pex-Al-Pex a skrutkové fitingy | ATRIA SK
Zalomenie potrubia a zmena smeru
Pri návrhu odpadového potrubia je niekedy nutné zalomiť zvislé potrubie v dôsledku dispozície jednotlivých podlaží, čo má veľký vplyv na tlakové pomery a tiež šírenie hluku. Pri zalomení odpadového potrubia dochádza k väčším rozdielom tlaku po dĺžke potrubia ako na priamom potrubí.
- Odskok do 45°: Pri odskoku s uhlom najviac 45° od zvislice nevznikajú výrazné zmeny tlaku v potrubí a nie je nutné zväčšovať dimenziu potrubia.
- Zalomenie nad 45°: Pri zalomení s uhlom väčším než 45° je nutné zväčšiť priemer potrubia na najbližšiu vyššiu svetlosť.
- Obtokové potrubie: Pre odpadové potrubia od 10 do 22 m dĺžky sa pri zalomení menšom ako 2,0 m povoľuje riešiť prechod do ležatej časti dvoma 45° kolenami s obtokom pre prívod vzduchu.
| Dĺžka potrubia | Uhol zalomenia | Technické opatrenie |
|---|---|---|
| do 10 m | do 45° | bez nutnosti úprav |
| 10 - 22 m | nad 45° | použitie obtokového potrubia |
| nad 22 m | nad 45° | zväčšenie priemeru a obtok |
Vplyv pripojenia a hlučnosť

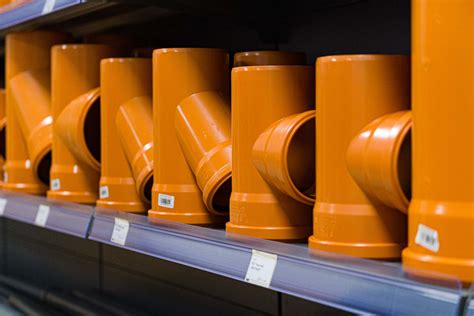

Veľký vplyv na kolísanie tlaku majú menovité svetlosti potrubia a uhly pripojenia. Experimentálne merania potvrdili, že kolmé odbočky 90° sú z hydraulického hľadiska nevyhovujúce. Vhodnejšie sú odbočky 87,5° alebo 88,5° s tzv. malým uhlom odbočenia, pri ktorých sa uvažuje aj s väčšími maximálnymi prietokmi. Z hľadiska hlučnosti má veľký vplyv aj rýchlosť prúdenia odpadovej vody v potrubí, ktorá v dlhších systémoch môže dosahovať hodnoty okolo 10 m/s.
Pri odpadových potrubiach s výškou nad 100 m sa odporúča výpočtom preukázať, že nemôže dôjsť k vysatiu zápachových uzáverov. Maximálny podtlak v týchto potrubiach by nemal prekročiť hodnotu 464 Pa.
