Prestup tepla cez strechu: Kľúč k energetickej efektívnosti budov

Súčiniteľ U je základným parametrom slúžiacim k vyhodnoteniu tepelnej izolácie budovy. Ohraničuje množstvo tepla, ktoré je schopné preniknúť cez bariéru. Sledovanie hodnoty súčiniteľa prestupu tepla U je jednoduché a logické: ak je hodnota U vysoká - spotreba energie na kúrenie je tiež vysoká. Hodnota súčiniteľa prestupu tepla U predstavuje obrátenú hodnotu odporu prestupu tepla R. Tento odpor prestupu tepla steny je tvorený prechodovými odpormi pre vnútorné a pre vonkajšie prostredie dohromady.

Úzko spätá s hodnotou súčiniteľa prestupu tepla U je aj hodnota lambda (λ), ktorá predstavuje mieru tepelnej vodivosti. Súčiniteľ prechodu tepla λ je fyzikálnou vlastnosťou každého materiálu, pričom nezáleží od jeho hrúbky. Deklarovaná lambda hodnota predstavuje MEDZNÚ HODNOTU λ90/90, ktorá reprezentuje najmenej 90 % výroby a je stanovená s úrovňou spoľahlivosti 90 %. Návrhová hodnota súčiniteľa tepelnej vodivosti λ zohľadňuje vplyv teploty, vlhkosti prostredia, starnutie výrobku a je dobrou aproximáciou reálneho stavu, čo potvrdzuje aj priemerné zvýšenie deklarovanej hodnoty súčiniteľa tepelnej vodivosti o cca 11 až 15 %.

Tepelný odpor R záleží od druhu materiálu a jeho hrúbky. Čím vyšší tepelný odpor, tým konštrukcia je teplejšia (je lepším izolátorom). Aby sme dosiahli čo najnižšiu hodnotu súčiniteľa prestupu tepla U, musí sa zvýšiť tepelný odpor R plášťa budovy - potom klesne spotreba energie. Dosiahneme to tým spôsobom, že sa na fasádu pridá vrstva izolácie, alebo: že sa priamo pri výstavbe použije materiál s lepšími izolačnými vlastnosťami.

Prestup tepla a význam zateplenia

Hodnota súčiniteľa prestupu tepla U opisuje model, kedy je vo vnútri budovy teplo, napríklad 20°C, a vonku chladno, napríklad -5°C. Medzi interiérom a exteriérom sa nachádza vonkajšia stena budovy. Hodnota súčiniteľa prestupu tepla U je výpočtový model, vznikajúci z laboratórnych hodnôt. Vietor, vlhkosť a ani slnko sa tu neberú do úvahy. Avšak, tento model má jeden háčik - takzvaný „hyperbolický problém“. V prípade zateplenia budovy totiž neplatí, že zvýšenie tepelnej izolácie na dvojnásobok prinesie zníženie hodnoty súčiniteľa prestupu tepla U na polovicu.

Musíme dbať na to, že straty tepla cez vnútorné steny napr. v rodinnom dome môžu sa vyšplhať až na 35%, úniky tepla cez strechu sa predpokladajú až do výšky 25%. Zateplenie šikmej strechy je jednou z najvýznamnejších investícií do energetickej efektívnosti domu, pretože práve nesprávne zateplená strecha môže byť príčinou tepelných strát až na úrovni 25-30 %. Správne navrhnuté a realizované zateplenie šikmej strechy výrazne zníži energetickú náročnosť domu a zlepší podmienky v priestore pod strešnou krytinou. Z hľadiska tepelnej izolácie by sa určite nemala podceňovať ani strecha. Ak totiž nie je zateplená či dobre odizolovaná, môže ňou unikať až 15 % tepla. Zároveň pri členitejších typoch a veľkých plochách existuje výraznejšie množstvo potenciálnych rizík vzniku porúch či otvorov, ktorými bude teplo unikať.

Faktory ovplyvňujúce výber izolácie strechy

Zateplenie šikmej strechy so sebou prináša svoje špecifiká, ktoré sú odlišné od zatepľovania perfektne zvislých alebo horizontálnych konštrukcií, resp. plochých striech. Hlavným faktorom, ktorému treba venovať pozornosť, je regulácia vlhkosti. Ďalším problémom pri zatepľovaní šikmej strechy je zabezpečenie dostatočného prevetrania strešného plášťa. Nesprávne navrhnutý odvetrávací systém spôsobuje hromadenie vlhkosti, čo neskôr nevyhnutne vedie k degradácii drevených prvkov krovu a znižovaniu tepelnoizolačných vlastností materiálu.

Výber vhodného materiálu na zateplenie šikmej strechy závisí od viacerých dôležitých faktorov. Typ strešnej krytiny zohráva zásadnú úlohu, napríklad plechové krytiny vyžadujú odlišný prístup ako škridla alebo šindeľ. Svoju nemalú úlohu pri výbere materiálu na zateplenie šikmej strechy ale zohrávajú aj klimatické podmienky regiónu. Ďalším rozhodujúcim faktorom je konštrukcia krovu, a teda či ide o klasické krokvy, väzníkový krov alebo čoraz častejšie používané prefabrikované väzníky. Potom vás čaká rozhodnutie, či bude zateplenie realizované medzi, pod alebo nad krokvami, prípadne ich kombináciou. V neposlednom rade ale závisí aj od zamýšľaného spôsobu využitia podkrovia. Jednoducho platí, že ak bude podkrovie obývané, musí zateplenie spĺňať najvyššie tepelnoizolačné normy.

Legislatívne požiadavky a normy

1. júla 2012 vstúpila na Slovensku do platnosti norma STN 73 0540-2:2012, ktorá nadobudla účinnosť 1. januára nasledujúceho roka s cieľom naplniť požiadavky stratégie 20-20-20 podľa Európskej smernice 2010/31/EU. Tá zaväzuje členské krajiny Európskej únie k úsporám energie v budovách. Legislatívnymi opatreniami bolo na Slovensku zavedené prechodné obdobie, keď boli stanovené požiadavky na nízkoenergetickú úroveň výstavby od 1. januára 2013. V období po 1. januári 2016 boli stanovené požiadavky na ultranízkoenergetickú úroveň výstavby. Cieľové požiadavky na budovy s takmer nulovou spotrebou energie budú musieť byť splnené po 1. januári 2021, pričom pre verejné budovy je stanovený dátum 1. januára 2019.

Cieľom stratégie 20-20-20 je:

• zníženie spotreby energie v budovách minimálne o 20 % do roku 2020;
• zvýšenie podielu energie z obnoviteľných zdrojov ≥ min. 20 % do roku 2020;
• výstavba všetkých nových budov na území EÚ od 1. januára 2021 s takmer nulovou spotrebou energie.

Požiadavky na budovy realizované po 1. januári 2016 sú v norme označené ako odporúčané a požiadavky na budovy realizované po roku 2020 sú stanovené ako cieľové odporúčané. Po 1. januári 2016 u nás teda z hľadiska tepelnej ochrany budov platia normalizované hodnoty, platné pre ultranízkoenergetické budovy. Po roku 2020 bude nutné stavať nové budovy v súlade s cieľovými hodnotami, v súčasnosti platné pre budovy s takmer nulovou spotrebou energie. V zmysle týchto požiadaviek sa musia spracovať všetky projektové dokumentácie k stavbám. STN 73 0540-2 udáva hodnoty tepelných odporov R pre jednotlivé stavebné konštrukcie, na základe ktorých sa výpočtom určujú hrúbky tepelných izolácií. Pre ploché strechy a šikmé strechy so sklonom strešnej roviny do 45° je v súčasnosti platná hodnota tepelného odporu konštrukcie R = 6,5 (m².K/W) a po roku 2020 R = 9,9 (m².K/W). Okrem hodnôt tepelného odporu uvádza norma aj hodnoty súčiniteľov prestupu tepla U.

Typy izolačných materiálov pre strechy

Výber správneho izolačného materiálu je rozhodujúci pre úspech celého projektu zatepľovania. Každý materiál má svoje špecifické vlastnosti, výhody a obmedzenia. Pri voľbe tepelnej izolácie na zateplenie šikmej strechy je potrebné zohľadniť viaceré technické parametre, jedným z týchto parametrov je súčiniteľ tepelnej vodivosti λd.

Minerálna vlna

Minerálna vlna patrí pri zatepľovaní šikmých striech medzi evergreeny. Pojmom minerálna vlna označujeme skupinu izolačných materiálov vyrábaných tavením hornín. Tavením čadiča a následnou úpravou vzniká kamenná vlna. Tavenina sa rozvlákňuje a do jej jemných vlákien sú vstrekované spojivá, hydrofobizačné oleje, protiplesňové prísady a iné aditíva upravujúce vlastnosti. Sklená vlna sa vyrába podobne ako kamenná, avšak, základnou surovinou na jej výrobu je kremeň. Vyznačuje sa podobnými vlastnosťami ako kamenná vlna. Minerálna vlna vykazuje výbornú priepustnosť vodných pár, čo je dôležité pre správne fungovanie strešnej konštrukcie. Materiál je dostupný v rôznych formách - od mäkkých rohoží cez polotuhé dosky až po tvrdé izolačné dosky určené na zateplenie nad krokvami. Významnou výhodou minerálnych tepelných izolácií je ich nízky difúzny odpor, a tým aj vysoká paropriepustnosť. Stavba s izoláciami na báze minerálnej vlny môže pri vhodne navrhnutej skladbe obvodových plášťov „dýchať“. Súčiniteľ tepelnej vodivosti minerálnych vĺn je od λ = 0,035 W/(m.K). Nevýhodou minerálnej vlny je jej citlivosť na vlhkosť. Pri navlhnutí výrazne klesá jej tepelnoizolačná schopnosť a môže dôjsť k usadaniu materiálu. Práca s minerálnou vlnou je pomerne jednoduchá, dobre sa delí aj tvaruje.

Polystyrény (EPS a XPS)

Expandovaný polystyrén (EPS) patrí aj v súčasnosti medzi najrozšírenejšie izolačné materiály vďaka svojej dostupnosti a priaznivému pomeru ceny a výkonu. Penový polystyrén je produktom polymerizácie styrénu a pentánu, ktoré sa následne spevňujú. Na trhu sa stretávame aj tzv. sivým polystyrénom. Ide o novú generáciu EPS, ktorá sa od bežného polystyrénu líši vzhľadom, ale predovšetkým tepelnoizolačnými vlastnosťami, ktoré materiál získa pridaním uhlíkových nanočastíc pred jeho vypenením. Súčiniteľ tepelnej vodivosti expandovaného polystyrénu je od λ = 0,037 W/(m.K), pri sivom EPS je od 0,032 W/(m.K). EPS dosky sú ľahké, ľahko spracovateľné a vykazujú dobrú rozmerovú stálosť. Materiál je odolný voči vlhkosti, pričom nízka nasiakavosť zabezpečuje stabilné tepelnoizolačné vlastnosti aj v náročných podmienkach. Obmedzením expandovaného polystyrénu je jeho relatívne nižšia maximálna prevádzková teplota (okolo 70°C), čo môže byť problematické pri aplikáciách pod tmavými strešnými krytinami.

Extrudovaný polystyrén (XPS) sa na rozdiel od penového polystyrénu vyrába procesom nazývaným extrúzia. Tavenina kryštalického polystyrénu sa vytláča za súčasného sýtenia speňovadlom. Extrudovaný polystyrén má uzavreté bunky, a tým aj prakticky nulovú nasiakavosť, vyššiu odolnosť voči zmenám teploty, mechanickému poškodeniu a aj podstatne vyššiu pevnosť, až do 300 kPa.

Polyuretánová pena (PUR)

Polyuretánová pena je jedným z najúčinnejších izolačných materiálov na trhu s koeficientom tepelnej vodivosti λ = 0,020-0,028 W/mK. Penový polyuretán (PUR) je mimoriadne účinnou tepelnou izoláciou s veľmi nízkym súčiniteľom tepelnej vodivosti λ < 0,025 W/(m.K). Vzduchové bubliny (póry) peny sú veľmi malé a schopné vyššej absorpcie tepelného infračerveného žiarenia. Materiál vykazuje výbornú rozmerovú stálosť a odolnosť voči vlhkosti. Inštalácia polyuretánových dosiek vyžaduje presné spracovanie spojov, ktoré sa utesňujú PUR lepidlom alebo špeciálnou páskou. Vzhľadom na vysokú citlivosť materiálu voči UV žiareniu je potrebné ho okamžite po zabudovaní chrániť prerytím.

Penové sklo

Penové sklo si v našich končinách ešte stále hľadá svoje miesto pod slnkom. Vyrába sa zo špeciálneho hlinitosilikátového skla zmiešaného s veľmi jemným uhlíkovým prachom. Materiál obsahuje drobné uzavreté bublinky, vďaka čomu je nehorľavý a parotesný. Penové sklo sa vyrába vo forme granúl (štrku) alebo vo forme dosiek, ktoré sa s úspechom používajú pri izolovaní šikmých i plochých striech, a to aj pochôdznych a pojazdných s vysokým zaťažením. Súčiniteľ tepelnej vodivosti penového skla je λ = 0,04 až 0,048 W/(m.K). Zrejme aj kvôli vysokej cene patrí k drahším materiálom.

Prírodné izolačné materiály

Prírodné izolačné materiály zaznamenávajú rastúci záujem vďaka zvyšujúcemu sa environmentálnemu povedomiu. Sú ekologické a obnoviteľné, založené 100 % na prírodnej báze. Spĺňajú všetky požiadavky na ekológiu výstavby. Nevýhodou prírodných materiálov sú často vyššie náklady a potreba špecializovaného nanášania.

• Celulózové vločky: Vyrábajú sa z recyklovaného papiera a vykazujú koeficient tepelnej vodivosti λ = 0,038-0,042 W/mK. Materiál sa aplikuje vyfukovaním do uzavretých priestorov, čo zabezpečuje výbornú kontinuitu izolačnej vrstvy. Keďže sa aplikuje fúkaním, je ňou možné vyplniť akékoľvek, aj ťažko dostupné miesta, čo sa využíva pri dodatočnom zatepľovaní jestvujúcich objektov bez nutnosti demontáže strešného plášťa. Treba však počítať so sadaním materiálu.
• Drevovláknité dosky: Kombinujú dobré tepelnoizolačné vlastnosti s vysokou difúznou priepustnosťou a tepelno-akumulačnými schopnosťami. Majú vysokú tepelnú kapacitu (c = 2100 J/(kg·K)), vďaka ktorej sa v horúcich letných mesiacoch neprehrievajú a súčasne pôsobia ako tepelnoakumulačný materiál.
• Ovčia vlna: Vyniká reguláciou vlhkosti a prirodzenými antibakteriálnymi vlastnosťami. Patrí do skupiny materiálov so súčiniteľom tepelnej vodivosti od λ = 0,040 W/(m.K). Izolácia z ovčej vlny je difúzne otvorená, s vysokou paropriepustnosťou.
• Konope: Najväčšou prednosťou konope je jeho rýchla obnoviteľnosť. Rastie rýchlejšie ako drevo, bez potreby zvláštnej starostlivosti a nárokov na ošetrovanie chemickými látkami. Z vlákien tejto rastliny sa môžu vyrábať konštrukčné dosky alebo tepelno-izolačné materiály vo forme dosiek či rúna. Súčiniteľ tepelnej izolácie je λ = 0,035 W/(m.K). Prednosťou je pevnosť a odolnosť voči vlhkosti, hnilobe alebo napadnutiu škodcami.
• Ľan: Ľanové izolácie majú zníženú horľavosť a sú paropriepustné. Sú preto predurčené pre difúzne otvorené skladby strešných plášťov. Neobsahujú formaldehyd, živice a ani žiadne zdravotne škodlivé zlúčeniny.

Porovnanie vybraných izolačných materiálov

Tabuľka prináša komplexný prehľad dôležitých vlastností najpoužívanejších izolačných materiálov:

Praktická realizácia zateplenia šikmej strechy (príklad plechovej krytiny)

Realizácia zateplenia šikmej strechy s plechovou krytinou si vyžaduje precízny prístup zohľadňujúci špecifiká tohto typu krytiny, no netreba sa však ničoho obávať, pretože pri troche snahy sa dajú dosiahnuť vynikajúce výsledky.

1. Kontrola a príprava krytiny: Plechová krytina sa vizuálne skontroluje, dotiahnu sa uvoľnené skrutky a skontroluje sa poistná fólia pod krytinou. Ak je fólia stará alebo poškodená, vymení sa za novú difúznu fóliu s vysokou odolnosťou proti UV žiareniu.
2. Vetracie medzery: V rámci ďalšieho kroku treba vytvoriť vetraciu medzeru. Od fólie smerom nadol sa zachová voľný priestor aspoň 50 mm po celej dĺžke krokvy.
3. Ukladanie izolácie medzi krokvy: Do medzier medzi krokvami sa vloží minerálna vlna λ = 0,035 W/m·K s hrúbkou 160 mm. Vlna sa nareže o 10-15 mm širšia než je medzera, aby držala bez škár. Počet balení si treba vždy vypočítať v závislosti od konkrétneho výrobcu izolácie a produktu. Na plochu 80 m² treba približne 13 balení minerálnej vlny (balenie 6,48 m²).
4. Montáž podkrokvovej vrstvy a parozábrany: Na spodnú hranu krokiev sa kolmo pripevní drevený rošt z lát 40 × 50 mm a medzi ne sa vloží druhá vrstva minerálnej vlny hrúbky 50 mm, čím sa eliminuje prestup tepla cez krokvy. Na rošt sa zo strany interiéru pripevní parotesná fólia s hodnotou Sd ≥ 100 m.
5. Dokončovacie práce: Následne na pripravený rošt sa upevnia 12,5 mm sadrokartónové dosky, ktoré sa skrutkujú s rozstupom 250 mm. Spoje sa vystužia páskou a zatmelia, povrch sa prebrúsi a vymaľuje.
6. Kontrola vetrania: Na záver treba skontrolovať funkčnosť vetrania - na odkvape sa ponechá voľný nasávací otvor a v hrebeni sa zabezpečí odvod vzduchu cez odvetrávacie prvky.

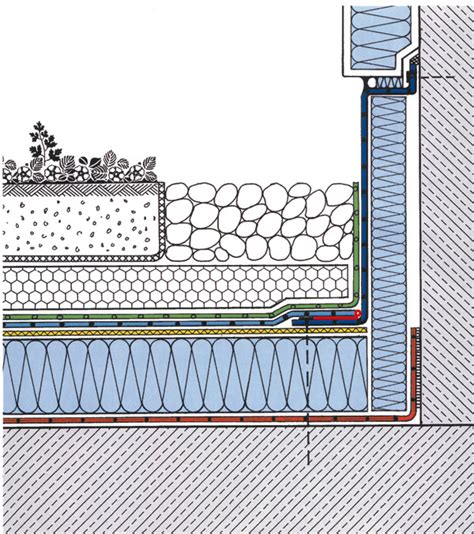

V prípade izolácie strechy sa „diabol skrýva v detailoch“, teda im treba venovať patričnú pozornosť, a to najmä v oblasti prestupov, napojení na štítové steny a vnútorné rohy. V týchto miestach je potrebné zabezpečiť kontinuitu tepelnej izolácie a parotesnej vrstvy. Napojenie šikmej strechy na štítovú stenu vyžaduje kvalitné vyhotovenie tepelného mosta.

Energetické úspory a budúce štandardy

Všeobecne známym faktom je, že z celkovej spotreby energie pripadá takmer 40 % na budovy a z tejto energie by sa dalo výstavbou úsporných budov ušetriť do 78 % energie. Ušetrená energia je nielen prínosom pre rodinný rozpočet. Je to energia, ktorú nie je potrebné vyrobiť, nespotrebujú sa teda pri jej výrobe palivá, ktoré budú čoraz vzácnejšie a aj drahšie. Objekt zodpovedne naprojektovaný a realizovaný zo sendvičových panelov EuroPanels značným spôsobom môže v budúcnosti ušetriť najviac finančných prostriedkov na jeho udržiavanie.

Ak plánujete v súčasnosti stavbu nového domu, prípadne rozsiahlejšiu rekonštrukciu staršieho objektu, myslite dopredu. Určite nepôjde o krátkodobú investíciu, a preto uvažujte nad jeho zateplením podľa štandardov, ktoré prídu do platnosti po roku 2020. Uvedomte si, že navýšenie rozpočtu sa bude týkať v podstate len hrúbky materiálu.
