Komplexný sprievodca protipožiarnymi prepážkami Hilti: Riešenia a inovácie

Počas výstavby objektov dochádza k narušovaniu celistvosti v požiarne deliacich konštrukciách a tým vznikajú tzv. inštalačné otvory, stavebné a dilatačné špáry. Pre zachovanie požiarnej bezpečnosti je kľúčové zabezpečiť, aby požiarna odolnosť týchto deliacich konštrukcií nebola znížená zoslabením ani požiarne neuzatvárateľnými otvormi a prestupmi technických či technologických zariadení.

Požiarne prestupy rozvodov a inštalácií cez požiarne deliace konštrukcie musia byť utesnené konštrukčnými prvkami takého druhu, ako sú požiarne deliace konštrukcie, ktorými prestupujú. Utesnený prestup musí spĺňať požiadavky na požiarnu odolnosť požiarne deliacej konštrukcie, ktorou prestupuje, najviac však EI 90 min.

Označovanie protipožiarnych prestupov

Prestupov s plochou otvoru viac ako 0,04 m² sa týka špeciálne označenie. Tieto požiarne prepážky rozvodov a inštalácií cez požiarne deliace konštrukcie sa označujú viditeľným, čitateľným a ťažko odstrániteľným nápisom PRESTUP. Tento nápis musí byť umiestnený priamo na konštrukčnom prvku, ktorý ho utesňuje, alebo v jeho tesnej blízkosti. Označenie prestupov rozvodov a prestupov inštalácií sa umiestňuje aspoň na jednej strane požiarnej deliacej konštrukcie tak, aby bolo pre kontrolu vždy čitateľné, prístupné a ťažko odstrániteľné.

Označenie prestupov rozvodov a inštalácií obsahuje najmä tieto údaje:

• Nápis PRESTUP
• Symboly kritérií a číselnú hodnotu požiarnej odolnosti
• Názov systému tesnenia prestupu
• Mesiac a rok zhotovenia
• Názov a adresu zhotoviteľa požiarnej konštrukcie

Certifikácia a systémové riešenia

Naša spoločnosť vykonáva realizáciu požiarnych prestupov systémami Protecta, Würth, Hilti. Aplikujeme výlučne materiály, ktoré sú riadne certifikované autorizovanými skúšobňami. Protipožiarne produkty spĺňajú najprísnejšie medzinárodné normy ako ASTM a EN.

Vždy používame systémové riešenie, to značí, že jednotlivé materiály aplikované pri konkrétnom riešení sú vždy od jedného výrobcu (Protekta, Hilti, Würth) tak, aby sme vždy zaručili certifikované - odskúšané, overené a spoľahlivé riešenie, na ktoré sa môžete spoľahnúť.

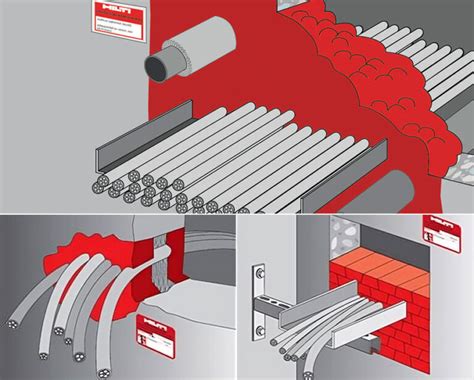

Typy protipožiarnych prepážok a systémov Hilti

Mäkká upchávka

Protipožiarny systém z protipožiarneho náteru a protipožiarneho tmelu (tzv. mäkká upchávka) je určený na zabudovanie do požiarnych deliacich konštrukcií a plní funkciu tesnení prestupov:

• Jednotlivých káblov
• Káblových zväzkov
• Káblových lávok
• Kovových rúr
• Izolovaných kovových rúr
• VZT potrubí
• Plastových potrubí v kombinácii s manžetou / napeňujúcim pásom
• Elektrických káblov v chráničkách v kombinácii s manžetou / napeňujúcim pásom
• Lineárnych škár a stavebných otvorov

Základnou zložkou upchávky je doska na báze minerálnej vlny s objemovou hmotnosťou 160 kg/m³, protipožiarny, vplyvom tepla sa napeňujúci náter a tmel. Materiály mäkkej upchávky sú veľmi elastické a veľmi dobre priľnavé k akémukoľvek stavebnému materiálu.

Tvrdá upchávka

Protipožiarny systém z maltovej zmesi (tzv. tvrdá upchávka) je určený na zabudovanie do požiarnych deliacich konštrukcií a plní funkciu tesnení prestupov:

• Jednotlivých káblov
• Káblových zväzkov
• Káblových lávok
• Kovových potrubí s nehorľavou izoláciou
• Plastových potrubí v kombinácii systému manžiet

Základnou zložkou upchávky je doska na báze minerálnej vlny s objemovou hmotnosťou min. 160 kg/m³, + protipožiarna maltová zmes. Protipožiarna malta má dobrú priľnavosť k akémukoľvek stavebnému materiálu. Ide o vodou riediteľnú, suchú maltovú zmes bez obsahu azbestu, aplikovateľnú pomocou maltového čerpadla alebo manuálne. Použiteľná je aj do exteriéru, odolná vode a s nosnou funkciou.

Napeňujúci pás

Napeňujúci pás sa používa na utesnenie prestupu plastových rúr (PE, PP, PVC), hlinikoplastových rúr, káblových zväzkov aj kovových rúr s horľavou izoláciou cez požiarnu deliacu konštrukciu. Z napeňujúceho pásu sa vytvoria manžety tak, že napeňujúci pás sa natočí v niekoľkých vrstvách (počet obtočení je závislý od materiálu potrubia, jeho priemeru a hrúbky) na chránené potrubie. Napeňujúci pás možno používať iba vstavaním do podpornej konštrukcie, mäkkej upchávky, sadrokartónovej konštrukcie, betónu atď. Napeňujúci pás je možné natočiť aj na viac plastových rúr naraz.

Počas požiaru účinkom tepla dôjde až k 30-násobnému napeneniu protipožiarneho laminátu pri pôsobení tlaku 0,4 N/mm², čím dôjde k vytesneniu otvoru. Napeňujúci pás je odolný voči vode, atmosférickým vplyvom (svetlo, teplo, mráz, UV-žiarenie), neobsahuje organické roztoky a je silne odolný voči chemickým látkam.

Manžeta

Manžeta je určená pre utesnenie prestupu plastových rúr alebo kovových rúr s izoláciou. Má vynikajúcu schopnosť speňovania sa vplyvom tepla. V prípade požiaru zabezpečí úplné uzavretie všetkých druhov plastových, plasthliníkových potrubí a káblových zväzkov. Manžety pozostávajú z oceľového pozinkovaného plechu - kovového puzdra naplneného viacerými vrstvami protipožiarneho laminátu.

Počas požiaru účinkom tepla dôjde až k 30-násobnému napeneniu protipožiarneho laminátu pri pôsobení tlaku 0,4 N/mm², v dôsledku čoho behom niekoľkých minút napenená nehorľavá izolačná hmota vyplní priestor vzniknutý po vyhorení tepelnej izolácie/plastovej rúry. Manžety možno tiež zabudovať do úrovne podpornej konštrukcie - mäkkej upchávky, sadrokartónovej konštrukcie, betónu. Manžeta je odolná voči vode, atmosférickým vplyvom, neobsahuje organické roztoky a je silne odolná voči chemickým látkam.

Tmelová upchávka

Táto upchávka je určená pre protipožiarne utesnenie jednotlivých káblov, káblov v umelohmotných chráničkách a plastových rúr do 50 mm v prestupoch požiarnymi deliacimi konštrukciami. Základnou zložkou upchávky je doska na báze minerálnej vlny s objemovou hmotnosťou min. 160 kg/m³ a protipožiarny - vplyvom tepla sa napeňujúci tmel s obsahom grafitu, ktorý je veľmi dobre spracovateľný a priľnavý k všetkým druhom stavebných materiálov. Tmel v prípade požiaru expanduje pod tlakom až 15-násobne, čím je zabezpečené dokonalé utesnenie otvoru.

Ďalšie Hilti protipožiarne riešenia

• Protipožiarny plniaci tmel: Flexibilná protipožiarna pena s jednoduchou montážou, ktorá vytvára protipožiarnu a protidymovú bariéru okolo prestupov káblov a združených inštalácií.
• Systém dosiek s protipožiarnym náterom: Systém dosiek s protipožiarnym náterom so širokou škálou schválení pre utesnenie malých až stredných otvorov.

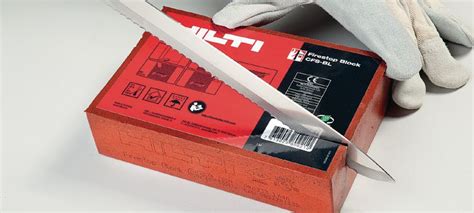

• Predtvarované protipožiarne bloky, zátky alebo vankúše: Určené na utesnenie káblových, potrubných a zmiešaných priestupov, navrhnuté na jednoduchú opätovnú montáž a zároveň znižujú množstvo prachu a vláknitých častíc. K dispozícii sú Protipožiarne tvarovky, Vankúše a Zátky.
• Protipožiarne dosky: Certifikované pre utesnenie prestupov pre káble, potrubia a kombinované prestupy.
• Prefabrikované spoje: Na spoje okrajov dosky a hornej časti steny alebo dutinových bariér pre vetrané a nevetrané fasády, navrhnuté ako rýchlejšie, jednoduchšie a protipožiarne riešenie bez nutnosti nástrekových aplikácií. Patria sem Konzoly, Protipožiarne dutinové bariéry a Spoje s hornou stopou.
• Tmelové bloky, tmelové tyčinky a káblové krúžky: Riešenia pre protipožiarne výstupné krabice alebo malé káblové prestupy s možnosťou rýchlej montáže.
• Protipožiarne príslušenstvo: Výber protipožiarnych prvkov a ochrany a protipožiarneho príslušenstva, ako napr. adaptéry, montážne prípravky, nálepky, upevňovacie háky a iné. Protipožiarne tvarovky a zátky Hilti sa hodia k dočasnému aj trvalému utesneniu otvorov v stenách a stropoch.

Hilti ETA Selektor požiarnych tesnení: Inteligentné plánovanie

Výber správnych produktov a riešení pre aplikácie protipožiarnych tesnení inštalácií ako sú vodo-topo a elektro je pre mnohých profesistov a dodávateľov často ťažkopádny proces. Architekti, projektanti a inžinieri často zisťujú, že táto úloha trvá dlhšie, ako je bežný čas k dispozícii. Nie je jednoduché preštudovať si všetky schvaľovacie dokumenty, aby bolo možné špecifikovať správne riešenie a poskytnúť návod, ktoré výrobky sa majú používať v akej kombinácii a ako ich správne nainštalovať.

Nový Hilti ETA Selektor požiarnych tesnení teraz poskytuje skvelé riešenie vyššie uvedených výziev, kde pomáha výrazne znížiť čas a náklady. Nie je to len voľba produktu: je to riešenie, ktoré je na krok vpred. Projektanti a inžinieri môžu definovať konkrétne inštalácie káblov alebo potrubí pre projekt a softvér dynamicky navrhne schválené riešenia pre steny alebo stropy s požiarnou odolnosťou. Okrem toho je nový Hilti ETA Selektor dodávaný s panelom projektu, ktorý zobrazuje všetky zvolené riešenia už na prvý pohľad.

Ako Hilti ETA Selektor funguje?

Inžinieri, ktorí sa podieľajú na projektovaní a predbežnom návrhu pasívnych protipožiarnych upchávok, potrebujú viac než len možnosť vybrať produkt požiarneho tesnenia. Tradične dostupný softvér na voľbu produktov sa zvyčajne zameriava výhradne na poskytovanie protipožiarnych produktových riešení, pričom neodráža potrebné podmienky projektu/aplikácie, ako je schválenie pre konkrétny materiál potrubia, nutnosť špecifického hodnotenia požiarnej odolnosti, priemer potrubia, veľkosti otvorov, materiál steny alebo použitá izolácia. To vedie následne k ďalšiemu posudzovaniu. Hilti ETA Selektor teraz ponúka presne to, čo chýbalo.

Projektanti si môžu vybrať všetky relevantné parametre a následne sa objavia dynamicky vytvorené riešenia. Softvér zobrazí všetky vhodné produkty a pre každé riešenie ponúkne technickú špecifikáciu, ktorú je možné použiť na všetky účely. Každý typický detail je zhrnutý ako A4 dokument, ktorý zohľadňuje všetky relevantné informácie z príslušného ETA vrátane technického výkresu. Okrem toho softvér poskytuje odkazy na dokumenty ETA a DoP (vyhlásenie o parametroch) a uvádza kľúčové vlastnosti zvýraznených produktov. Projektanti si tiež môžu vybrať a pridať konkrétne parametre do svojej dokumentácie prostredníctvom možnosti "vytvorenia vlastných podmienok".

Profesionáli, projektanti, ale aj špecialisti požiarnej ochrany si môžu vybrať konkrétne aplikácie a zvážiť všetky známe relevantné parametre: požiarna odolnosť, typy potrubí, priemery potrubí, konfigurácie káblov, veľkosť a tvar otvoru, izolácia potrubia, priemery káblov atď. Ak sa v špecifikácii uvádza špeciálna značka potrubia alebo typ potrubia, Selektor môže tiež vyhľadať všetky dostupné riešenia protipožiarnych tesnení pre toto presné potrubie. To isté platí pre izolované potrubia, neštandardné kompozitné potrubia, všetky konfigurácie káblov, ako sú zväzky káblov alebo káble na káblovom žľabe a oveľa viac. Zohľadnené sú aj oblasti, ako sú minimálne vzdialenosti okolo schválených potrubí a káblov.

Výsledkom je, že nový Hilti ETA Selektor umožňuje inžinierom komplexne zvážiť protipožiarne riešenia v počiatočnom plánovaní s náležitými podpornými dokumentmi, ktoré budú relevantné pre dodávateľov počas inštalácie výrobkov v procese výstavby. Okrem toho projektanti TZB, architekti, alebo dodávatelia môžu uložiť príslušné typické aplikácie do svojej projektovej dokumentácie, jednotlivo ich vytlačiť alebo opätovne použiť na ďalšie špecifikácie alebo ponuky do projektov.

Výhody pre architektov, projektantov a inžinierov

• Umožnenie rýchleho a efektívneho hľadania schválených protipožiarnych riešení.
• Typické detaily môžu byť použité ako dokument podrobnej špecifikácie a môžu byť tiež doložené k projektu príslušnej požiarnej ochrany v pôdorysoch a iných projektových dokumentoch.
• Riešenia je možné ľahko zhromaždiť v priečinku a roztriediť si ich pre každý projekt.
• Lepšie a skoršie plánovanie zabezpečuje efektívnejšiu koordináciu protipožiarnych riešení a poskytuje oveľa lepšiu transparentnosť od začiatku projektu.
• Všetky typické detaily obsahujú výkresy, ktoré je možné stiahnuť ako súbor dwg.
• Vďaka funkcii priameho vyhľadávania môžete rýchlo nájsť všetky dostupné aplikácie pre konkrétny výrobok alebo schválenie ETA.
• Softvér poskytuje veľmi dobrý prehľad o všetkých odskúšaných a schválených produktoch, pomáha zúčastneným stranám informovať sa o všetkých dostupných produktových inováciách alebo zvážiť ďalšie vlastnosti produktu alebo požiadavky majiteľa.

Voľba protipožiarneho riešenia krok za krokom

Používateľské rozhranie ETA Selektora je veľmi intuitívne a ľahko použiteľné. Príslušné parametre je možné voliť zľava doprava. Podrobnejšie výbery sú zobrazené pre každý parameter v rolovacích ponukách. Pri novom výbere sa zobrazia všetky relevantné produkty a všetky riešenia sa zobrazia dynamicky pre každý produkt. Potom si jednoducho vyberiete produkt a vhodné riešenie. Samozrejme, čím viac parametrov zadáte, tým viac riešení sa odfiltruje.

V ďalšom kroku môžete kliknúť na "náhľad", aby ste prešli na ďalšie informácie o produkte a získali všetky odkazy na vygenerované dokumenty. Alebo môžete priamo kliknúť na "typický detail" a vygenerovať typické riešenie. Typický detail tiež obsahuje všetky informácie relevantné pre inštaláciu, ako sú definície prestupujúcich inštalácií, minimálne vzdialenosti, schválené typy izolácie potrubia a materiály, podrobnosti o stene alebo strope s požiarnou odolnosťou so schválenými maximálnymi veľkosťami otvorov, ďalšie požadované sekundárne produkty a oveľa viac. Typický detail zobrazuje všetky relevantné informácie zvolených riešení v rámci ETA schválenia len na 2-4 strany.

Po intenzívnom vývoji, ktorý zahŕňal vytvorenie novej dynamickej databázy protipožiarnych tesnení, je teraz spoločnosť Hilti schopná ponúknuť efektívny softvér, ktorý ušetrí čas všetkým projektantom a inžinierom. Ak ste sa v minulosti snažili vybrať vhodný otestovaný a schválený protipožiarny výrobok s relevantnými informáciami zo všetkých dostupných európskych technických posúdení, táto každodenná výzva je teraz vyriešená. ETA Selektor ponúka značnú flexibilitu: projektanti môžu mať len všeobecný prehľad o otestovaných a schválených produktoch a systémoch. Ale na základe požiadaviek projektu, môžu voliť relevantné parametre potrubí, káblov, stien a stropov, izolácie a ďalších podrobností a získať tak veľmi prispôsobené a špecifické riešenia so všetkými informáciami v jednom dokumente, ktoré sú nazývané „typické detaily“. Pri pohľade do budúcnosti tento softvér umožní inžinierom, ale aj realizátorom oveľa presnejšie špecifikovať a riešiť bežné problémy s inštaláciou a koordináciou a to už oveľa skôr - v procese plánovania. Softvér je dostupný aj u nás! Ak chcete získať prístup k aplikácii z počítača, navštívte firestop.hilti.com.
