Domáci kutili, dnes tu pre vás máme ďalší zo série článkov „Ako na to.“ V uvedenom článku sa spoločne pozrieme konkrétne na to, ako zapojiť svietidlo a príslušný vypínač k nemu. Na začiatok musíme spomenúť, že sa jedná o článok výlučne informatívneho charakteru, ktorý má čitateľom pomôcť lepšie pochopiť problematiku a mechanizmy jednotlivých úkonov v rámci procesu inštalácie svietidla a vypínača.
V praxi však odporúčame z dôvodu bezpečnosti túto inštaláciu prenechať na odborného elektrikára. Manipulácia s elektrickým prúdom môže byť nebezpečná, s napätím 230V by mala manipulovať len osoba k tomu oprávnená, teda s platnou vyhláškou č. 508/2009 Z. z. Neodborný zásah do elektroinštalácie môže mať za následok ohrozenie majetku či zdravia osôb.
Bezpečnosť je prvoradá
Pri práci s elektrickým prúdom musí byť bezpečnosť na prvom mieste. Aj keď ste si istý, že viete, čo robíte, nájdite správny istič v rozvádzači a vypnite ho. O tom, že okruh je bez napätia, sa vždy dodatočne presvedčte skúšačkou napätia. Pred inštaláciou svietidla vypnite príslušný istič. Elektrický obvod, ktorý spína vypínač tým odpojíme od napätia a môžeme pracovať bez rizika.
Pokiaľ neviete, ktorá fáza je prichádzajúca, môžete znova zapnúť istič v rozvádzači a zistiť prítomnosť napätia vo vodičoch. Skúšku prítomnosti napätia vykonajte skúšačkou napätia. V tomto momente sú vodiče pod napätím. Pozor na priamy dotyk prstami alebo inou časťou tela. Elektrický prúd môže spôsobiť vážny úraz. Ihneď po skúške odpojte elektrický obvod vypnutím ističa. Keď ste sa uistili, že istič je vypnutý, môžeme bezpečne pokračovať v inštalácii vypínača a svietidla.
Základné typy vypínačov a ich funkcie
Zapojenie vypínača je o niečo zložitejšie ako v prípade zásuvky. Samotný postup je rovnaký, existuje však viacero typov vypínačov aj spôsobov usporiadania vodičov v krabiciach.

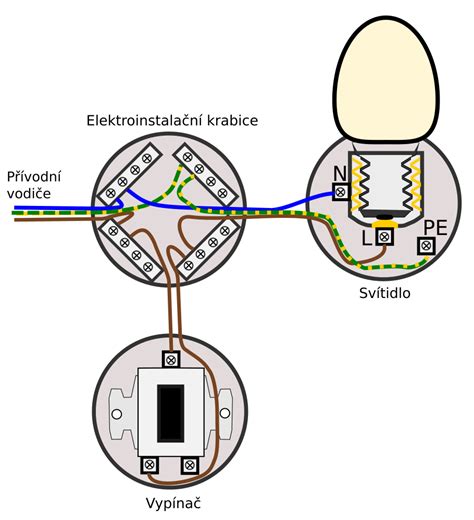

Vypínač s radením 1 (jednopólový spínač)
Vypínač s radením 1 ovláda jeden svetelný okruh z jedného miesta. Takýto vypínač sa tiež označuje ako jednopólový spínač alebo vypínač č. 1. Samozrejme, takéto jednoduché je zapojenie jednopólového vypínača - č. 1.
- V inštalačnej krabici sa môže nachádzať viacero káblov. Je potrebné identifikovať prívodný kábel s napätím a kábel, ktorý napája osvetlenie.
- Káble následne odizolujeme a oddelíme od seba vodiče.
- Jednotlivé vodiče odizolujeme odizolovacími kliešťami. Pospájame zelenožlté vodiče svorkou, tak isto pospájame modré vodiče svorkou a tieto vodiče uložíme do inštalačnej krabice. Zelenožltý vodič nikdy nezapájame do vypínača! Modrý vodič tiež nezapájame do vypínača. Avšak, pre modrý vodič v niektorých prípadoch existujú výnimky, ako napríklad vypínač podsvietený signalizačným svetlom alebo vypínač, ktorý spína spotrebiče s potrebou odpájať N vodič - napríklad niektoré ventilátory.
- Zostávajúce dva vodiče sú fázy. Jedna prichádzajúca fáza s napätím a druhá odchádzajúca fáza na svetlo. Spojením fázových vodičov rozsvietime svetlo. Preklápaním kolísky vypínača spájame tieto dva vodiče v tele vypínača.
- Bežne používané vypínače Legrand, Schneider Electric alebo Niko budú mať na zadnej strane vypínača schému zapojenia a svorku pre prichádzajúcu fázu s napätím označenú písmenom „L“. Druhý fázový vodič zapojíme do svorky, ktorá napája osvetlenie. Vypínač číslo 1 je teraz plne funkčný.
Identifikácia vodičov a káblov v elektroinštalácii
Pre svetelné rozvody sa najčastejšie používajú medené káble CYKY alebo podobné, s tromi vodičmi a prierezom vodičov 1,5 mm2. Prívodný kábel od 10 A ističa svetelného okruhu je privedený do spomínanej krabice - najčastejšie CYKY-J 3 × 1,5 mm2.

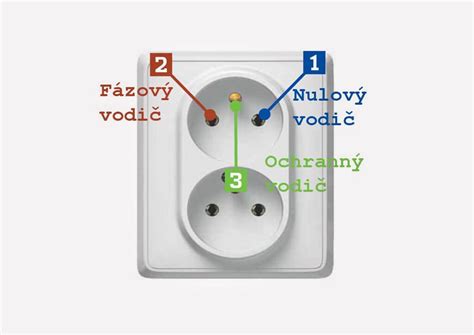

| Farba vodiča | Označenie | Funkcia | Charakteristika |
|---|---|---|---|
| Hnedá, čierna, sivá | L (Fáza) | Fázový vodič | Pracovný vodič pod napätím, vypínač ho prerušuje. |
| Modrá | N (Nulák) | Neutrálny vodič | Vedie priamo bez prerušenia vypínačom do svietidla. |
| Žltozelená | PE (Uzemnenie) | Ochranný vodič | Vedie priamo bez prerušenia vypínačom do svietidla. |
Na modrý a žltozelený vodič nesmiete nikdy privádzať napätie, na to slúži iba fázový vodič.
Rozdiely medzi starou a novou elektroinštaláciou (dvoj- vs. trojvodičová sústava)
Niektoré staršie elektrické rozvody sa môžu ešte vyznačovať dvojvodičovou sústavou, no tie modernejšie sú trojvodičové. Fázový vodič (L) spoznáte podľa čierneho, hnedého, v niektorých prípadoch sivého označenia. Nasleduje neutrálny vodič (N), ktorý má modré označenie a posledný je ochranný vodič (PE), ktorý spoznáte podľa zelenožltej farby (v prípade dvojvodičovej sústavy ide o označenie vodiča PEN).

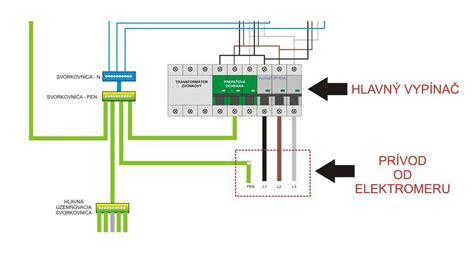

Staršie elektroinštalácie typu TN-C majú iba dva vodiče - fázu (L) a tzv. kombinovaný vodič PEN. Dvojvodičové zapojenie je zastarené, v súčasnosti nie je podporované slovenskými legislatívnymi normami a v prípade, že realizujete výmenu vypínača na svetlo, je potrebné nahradiť dvojvodič za novodobú trojvodičovú sústavu. Oproti tomu elektroinštalácie predovšetkým v starších objektoch ponúkajú iba dva vodiče: L (fázový vodič) a N (nulový vodič). Zapojenie svetla s 2 drôtmi môže byť pre menej odborných nadšencov trochu matúce.
V prípade starších stavieb často vedú zo steny iba dva drôty a mnohokrát nemusia byť ani farebne rozlíšené. Vodítkom môžu byť tmavé farby ako čierna, hnedá alebo sivá, ktoré predstavujú fázu, teda fázový vodič, ktorým prechádza elektrický prúd, a žlto-zelená alebo modrá predstavuje kombinovaný, teda nulový + ochranný vodič v jednom. Odporúčame radšej nahodiť istič a opatrne preveriť skúšačkou, do ktorého vodiča ide prúd. Ten, ktorý bude svietiť, je fázový vodič. Ten druhý bude kombinovaný.
Ako zapojiť svetlo na viacero vypínačov
Chcete názornejšiu ukážku, ako ovládať svetlo z viacerých miest? Predstavte si, že musíte každý večer kráčať potme po schodoch. Iste by sa vám zišlo schodiskové osvetlenie, vďaka ktorému by ste nemuseli „žmúriť” a poslepiačky sa vyhýbať prekážkam. Výhodou schodiskového vypínača je, že s ním môžete z viacerých miest ovládať jedno alebo hneď niekoľko svetiel.
Schodiskový vypínač (radenie 6)
Schodiskový vypínač poznáme aj pod názvom striedavý vypínač, ktorý funguje ako dvojpólový prepínač. Je preň typické, že má jeden spoločný vstup a dva výstupy, medzi ktorými sa prepína, pričom je možné využiť iba jeden vstup a dva nezávislé výstupy. Týmto spôsobom môžete ktorýmkoľvek z dvoch vypínačov svetlo kedykoľvek zapnúť alebo vypnúť. Cez dvojicu striedavých spínačov následne prechádzajú svietidlové prívodné drôty. Takto môže každý z nich prepínať elektrický obvod z dvoch vzájomne izolovaných súbežných ciest. Vďaka tomu môžete jeden obvod vypínať a zapínať z vrchu i spodu chodby.
Najjednoduchšie bude, ak budete prívod od ističa i vývod na svietidlo ťahať z krabice pod jedným vypínačom. Môže sa však stať, že prívod bude pri jednom vypínači a svietidlo bližšie k druhému. Zapojenie vypínača 5b, nazývaného aj 6 + 6 alebo dvojitý striedavý prepínač, je teda podobné. Ide o rovnaký vypínač ako je typ č. 6, akurát dvojitý.

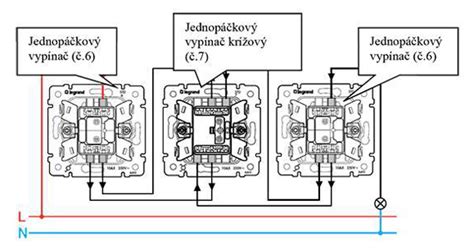

Krížový vypínač (radenie 7)
Pokiaľ chcete do obvodu s dvomi vypínačmi pridať ďalšie svetelné zdroje alebo ovládať svetlo z viac ako dvoch miest (napríklad z 3, 4 alebo viacerých), budete potrebovať krížový vypínač. Krížový vypínač je zložený z dvoch dvojíc vstupov a výstupov. Toto už je o čosi komplikovanejšie. Ide o prepojenie dvoch vodičov medzi striedavými spínačmi, a to buď súbežne alebo krížom. Krížový vypínač nemusí byť len jeden, pokiaľ to potrebujete, môžete ich do obvodu zaradiť viac. Zapojenie vypínača č. 7 je už trochu zložitejšie, ale ničoho sa nebojte. Ak chcete ovládať svietidlá z viac ako 3 miest, bude zapojenie ešte komplikovanejšie, ale krížové vypínače to umožňujú v kombinácii so schodiskovými (napr. radenie 6-7-6).
Zapojení křížového vypínače
Dvojitý (lustrový) vypínač (radenie 5)
Zapojenie dvojitého vypínača (vypínač č. 5), nazývaného aj dvojpáčkový vypínač alebo lustrový, je podobné ako pri type č. 1, ale s dvoma nezávislými okruhmi. Umožňuje ovládať dve časti jedného svietidla (napríklad luster s dvoma nezávislými okruhmi žiaroviek) alebo dve samostatné svietidlá z jedného miesta. K lustrovému vypínaču môžete natiahnuť samostatný prívod CYKY-J 3×1,5 pre každé z dvoch ovládaných svietidiel alebo častí lustra.
Praktické kroky pri zapájaní vypínača
V závislosti od výrobcu môže byť prevedenie vypínačov rôzne. Môžu mať inak značené alebo inak umiestnené svorky alebo iné prevedenie svoriek (skrutkové svorky alebo pružinové svorky). Väčšina vypínačov má svorky prístupné voľne zozadu. Pri niektorých však musíte oddeliť klapku, aby ste sa dostali ku skrutkám.
Pri strihaní káblov nechajte pár cm rezervu, ak by kontakty vyhoreli v dôsledku skratu či preťaženia. Zbavte kábel vonkajšej izolácie („odblankujte“ ho). Ďalej musíte odizolovať jednotlivé vodiče.
Pripojenie vodičov k svorkám: Skrutkové a pružinové svorky
Skrutkové svorky
Vodič v tomto prípade drží na mieste skrutka. Odizolujte vodič iba na dĺžku priemeru skrutky a vložte ho priamo pod ňu z ľavej strany - aby ho pri doťahovaní v smere hodinových ručičiek vtiahla dnu. Podobá sa na skrutkovú svorku s prítlačným strmeňom. Na rozdiel od čisto skrutkovej svorky sa však vodič vkladá pod strmeň, ktorý skrutka pritláča.
Pružinové svorky
Pružinovú svorku musíte najskôr uvoľniť tak, že ju stlačíte pomerne veľkou silou. Aj na tomto type svoriek nájdete vytlačený alebo vylisovaný údaj o dĺžke, na ktorú máte vodič odizolovať. Na zapojenie vypínača s pružinovými svorkami nepotrebujete skrutkovač, čo môže zjednodušiť inštaláciu. Hliníkové vodiče sú veľmi krehké a ľahko sa zlomia. Okrem toho sa pod tlakom splošťujú - hovoríme, že hliník „tečie“. Svorka sa uvoľní, vplyvom prechodového odporu sa začne zahrievať, časom môže vzniknúť elektrický oblúk či dokonca požiar. Pri hliníkových vodičoch sa tiež stáva, že sa zlomia o niekoľko milimetrov ďalej vo vnútri izolácie, čo môže byť nebezpečné.
Upevnenie vypínača do inštalačnej krabice
Akonáhle budete mať vypínač zapojený, musíte ho pripevniť k inštalačnej krabici pomocou samorezných skrutiek (nebývajú v balení). Vypínač je potrebné upevniť k inštalačnej krabici skrutkami a nakliknúť krycí rámček na mechanizmus vypínača.
V postupe skladania vypínača do celku sú rozdiely nielen medzi výrobcami, ale aj medzi produktovými radmi. Populárne vypínače Legrand Valena Life sa napríklad skladajú z dvoch častí - mechanizmu spojeného s kolískou a krycieho rámčeka. Belgický výrobca Niko zase zdieľa rovnako kvalitný mechanizmus medzi radmi Original, Intense aj Pure a ponúka samostatné kolísky a samostatné rámčeky pre široký výber a kombináciu dizajnov.
Zapojenie samotného svietidla
Základom pri zapojení svietidla je jeho správne umiestnenie. To znamená, že exteriérové svietidlá inštalujeme vo vonkajších priestoroch a interiérové svietidlá v tých vnútorných. Do tohto rovnako spadá účelovosť zvoleného svietidla, od čoho sa následne odvíjajú aj jeho rôzne špecifikácie. Napríklad kúpeľňové osvetlenie musí disponovať nejakou odolnosťou voči tekutým časticiam, a preto by malo byť vhodne zvolené a správne lokalizované v rámci domácnosti a podobne.
Zapájanie svietidiel vykonávajte vždy pri vypnutom elektrickom prúde. Pred inštaláciou svietidla vypnite príslušný istič. Ak ste sa uistili, že je elektrina bezpečne vypnutá, môžete sa pustiť do samotnej inštalácie svetla. Keď sa chystáte inštalovať luster či nástenné LED svietidlo do novostavby či nového bytu, nebudete mať žiadny veľký problém. Podľa súčasných noriem sa používa tzv. TNS sústava, kde sa rozvod vykonáva pomocou troch vodičov, a podľa týchto noriem je stanovená aj ich farba.
Prívodné vodiče sa spájajú so svietidlom obyčajne izolačnou svorkou. Vodiče musia byť vždy kryté touto izolačnou svorkou, aby nebolo možné sa dotknúť nekrytých vodivých častí. Pokiaľ máte elektrinu bezpečne vypnutú, môžete sa pustiť do spájania. Akonáhle máte jasno v tom, ktorý vodič je ktorý, stačí len zapojiť káble podľa farieb do svietidla. V tele svietidla nájdete káble v rovnakých farbách, ktoré prepojte s káblami, ktoré vedú zo steny. Na svorkovnici lustra nemusí byť na prvý pohľad jasné, kam vedie aký vodič, preto bývajú jednotlivé konce označené L a N. Na tieto konce stačí správne pripevniť farebné konce káblov vedúce zo stropu. Do otvoru L zapojte fázový (čierny, hnedý), do konca N nulový (modrý) vodič. V prípade vodivého svietidla pripojte žlto-zelený na jeho kostru.
Zapojenie trojvodičového svietidla do starého dvojvodičového rozvodu
Pri starých elektrických rozvodoch je veľmi pravdepodobné, že budete mať iba dva vodiče. Vaše nové svietidlo má ale vodiče tri. Čo s tým? Svietidlo začnite pripájať pri vypnutom elektrickom prúde. Vypnite teda istič pre toto svietidlo. Kúpte si lámaciu svorkovnicu tzv. čokoládku, odlomte z nej 3 polia (3 svorky) a do tých napojte vývody zo svietidla. Potom spojte na svorke č. 1 hnedú zo svietidla s fázovým vodičom zo stropu, na svorke č. 2 spojte žlto-zelenú zo svietidla s kombinovaným vodičom zo stropu, na svorke č.3 spojte modrú zo svietidla s kúskom vodiča (klemou), ktorý následne pripojíte na svorku č. 2, kde už je zároveň napojený kombinovaný vodič zo stropu.
Dokončenie inštalácie svietidla
Podarilo sa vám kábel správne zapojiť? Potom už len stačí pripevniť krytku lustra či upevniť svietidlo pomocou skrutiek či hákov k stropu alebo k stene.
Moderné ovládanie a inteligentné riešenia

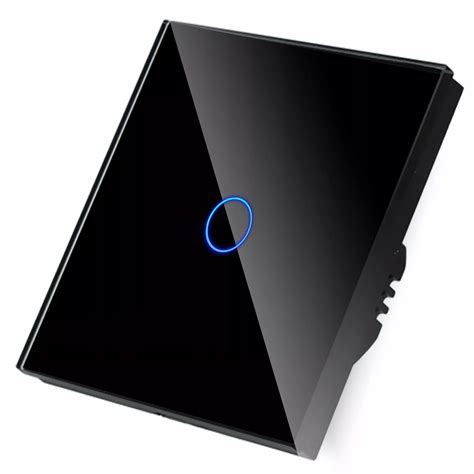

Samozrejme, môžete použiť aj ovládanie cez relé a tlačidlá, schodiskový automat či senzor pohybu. Pretože ak sa vám nechce káblovať, môžete využiť jednoduchšiu alternatívu - napríklad schodiskový automat, senzor pohybu a pod. Vedeli ste, že namiesto klasických vypínačov môžete do inštalačných krabíc vložiť ovládacie zariadenia s množstvom pokročilých funkcií? Tie slúžia ako náhrada alebo doplnok k základným spínačom. Docielite tým, že na schodiskových svetlách budete schopní nastaviť viac druhov svietenia.
Pokročilejšia technológia je väčšinou náročnejšia na inštaláciu, ale za to oveľa, oveľa jednoduchšia na používanie. Schodiskový vypínač si môžete teda vybrať presne podľa vašich predstáv - klasický i dotykový s možnosťou pripojenia na smart home, vďaka čomu nebudete vôbec musieť vstávať z gauča alebo postele. Rozsvietenie a zhasínanie osvetlenia môžete ovládať prostredníctvom aplikácií Smart Life, Tuya, Home, Alexa či Google Home.
