Komplexný Prehľad Prenosu a Rozvodu Elektrickej Energie

Elektrická energia je energia vo forme elektrického prúdu a elektrického napätia. Je pre svoju čistotu, univerzálnosť, možnosť prenosu na diaľku a ľahký rozvod najpoužívanejšou sekundárnou energiou. Jej podstatou je tok voľných elektrónov pri vodivom spojení miest s rozdielnym elektrickým potenciálom. Elektrická energia sa stala neodmysliteľnou súčasťou moderného života, poháňajúc domácnosti, priemysel a dopravu. Spoľahlivý a efektívny rozvod elektrickej energie je preto kľúčový pre fungovanie spoločnosti. Medzi jej nedostatky môžeme zaradiť viazanosť jej výroby na jej spotrebu.

Definícia a Základné Princípy Rozvodu Elektrickej Energie

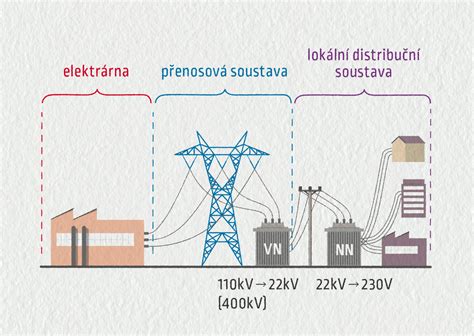

Rozvod elektrickej energie predstavuje proces prenosu elektrickej energie od výrobcu (elektrárne) ku koncovým spotrebiteľom. Zahŕňa transformáciu napätia, distribúciu energie cez elektrickú sieť a zabezpečenie jej dostupnosti v požadovanej kvalite a množstve pre rôzne odberné miesta. Elektrická sieť je spojovacím článkom medzi výrobou a spotrebou elektrickej energie. Ide o súbor jednotlivých vzájomne prepojených elektrických staníc, vonkajších a káblových elektrických vedení určených na prenos a rozvod elektriny.

Historický Vývoj Prenosu Elektrickej Energie

Elektrická energia v napätí od 220 - 240 Voltov sa vyrába v elektrárňach. Prvý prenos elektrickej energie na kratšiu vzdialenosť sa uskutočnil jednoduchým vedením jednosmerného prúdu nízkeho napätia (A. Pirockij v roku 1876) a neskôr aj vysokého napätia (M. Depréz v roku 1882).

Prenos elektrickej energie na väčšiu vzdialenosť (175 km) uskutočnil v roku 1891 ruský inžinier M. Dolivo-Dobrovolskyj pomocou trojfázového striedavého prúdu medzi mestami Laufen a Frankfurt nad Mohanom. V 80. rokoch 19. storočia sa prvýkrát úspešne dosiahol jednosmerný prenos. Neskôr, koncom 19. storočia, bol nahradený striedavým prenosom kvôli obmedzeniu nízkeho nárastu napätia, keďže prenosová kapacita bola zhruba úmerná druhej mocnine prenosového napätia. Úspech striedavého prenosu viedol k nástupu éry elektrifikácie v 20. storočí.

Prvé prenosy striedavého prúdu veľmi vysokého napätia sa uskutočnili v Európe začiatkom 20. storočia, po prvej svetovej vojne prenosy napätí 220kV, po druhej svetovej vojne napätí 380kV (Švédsko) a o niekoľko rokov neskôr napätí 500kV (ZSSR) a 740kV (Kanada). Od 60. rokov 20. storočia, vďaka rozvoju technológie výkonovej elektroniky, došlo k novému vývoju v prenose jednosmerného prúdu, ktorý sa kombinoval s prenosom striedavého prúdu a vytvoril hybridný energetický systém AC-DC.

Úroveň prenosového napätia je hlavným ukazovateľom úrovne rozvoja prenosovej technológie. V 90. rokoch 20. storočia sa v rôznych krajinách sveta bežne používali prenosové napätia s vysokým napätím 220 kV a viac, s ultravysokým napätím 330 - 765 kV a s ultravysokým napätím 1000 kV a viac.

Slovenská Elektrizačná Prenosová Sústava

Názov našej spoločnosti si nepamätá takmer nik, kto nepracuje v našom alebo s nami súvisiacom odvetví. A pletú si ho dokonca často aj tí, ktorí v odvetví pracujú :-). Znie „Slovenská elektrizačná prenosová sústava, a. s.“, pretože sme prevádzkovateľom prenosovej sústavy a riadime celú elektrizačnú sústavu Slovenska. Sústavy v názve našej spoločnosti sú súčasťou veľkého systému - energetickej sústavy, ktorý pozostáva z viacerých prvkov a pokrýva oblasť celej energetiky.

Pre systém, ktorým prúdi elektrina od výrobcov až do zásuvky u nás doma či na pracovisku, sa zaužíval názov elektrizačná, alebo elektroenergetická sústava. Ide o sústavu navzájom prepojených elektrární, elektrických vedení, elektrických staníc a centier, ktoré jednotlivé zariadenia riadia na rôznych napäťových hladinách. Súčasťou tohto systému je aj Slovenský elektroenergetický dispečing (SED) v Žiline, ktorý riadi celú elektrizačnú sústavu na území našej republiky a koordinuje sa s ostatnými národnými dispečingami európskych krajín. SED patrí pod prevádzkovateľa prenosovej sústavy SR - Slovenská elektrizačná prenosová sústava, a. s.

Prenosová sústava zabezpečuje prenos elektrickej energie od veľkých výrobcov (napríklad z jadrových či vodných elektrární) do podriadených distribučných sústav a k veľkým odberateľom. Prenosová sústava v porovnaní s distribučnými sústavami využíva masívnejšie a vyššie stožiare. Môžete ich najčastejšie vidieť popri diaľnici, medzimestských komunikáciách, alebo v poliach a kopcoch mimo miest a dedín, prípadne v ich blízkosti, pretože majú podstatne širšie ochranné pásma. Naša spoločnosť riadi aj uzlové sústavy. Zabezpečujú prepojenie prenosovej sústavy s distribučnými sústavami.

Typy a Komponenty Prenosových Vedení

Prenos elektrickej energie sa uskutočňuje medzi elektrárňami a veľkými elektrickými stanicami. Vzhľadom na to, že pri prenose striedavého prúdu sú straty úmerné druhej mocnine prúdu, je výhodné, aby bolo prenášané čo najvyššie napätie. Elektrické vedenia sú navzájom poprepájané a preto výpadok niektorej vetvy ešte nemusí spôsobiť výpadok elektrickej energie v niektorom regióne.

Prenosové vedenia možno podľa štruktúry rozdeliť na nadzemné prenosové vedenia a podzemné prenosové vedenia. Prvé pozostávajú zo stožiarov, drôtov, izolátorov atď. a sú postavené na zemi; druhé sú prevažne uložené v podzemí (alebo pod vodou) pomocou káblov.

Rozvodne a ich Úloha

V energetickom systéme elektrárne premieňajú prirodzenú primárnu energiu na elektrickú energiu a posielajú ju vzdialeným odberateľom energie. Aby sa znížili straty energie v prenosovom vedení a pokles napätia v impedancii vedenia, je potrebné zvýšiť napätie; aby sa zabezpečila bezpečnosť odberateľov energie, je potrebné znížiť napätie a distribuovať ho každému odberateľovi. To si vyžaduje rozvodňu, ktorá dokáže zvyšovať a znižovať napätie a distribuovať elektrickú energiu.

Rozvodňa je teda elektrické zariadenie v energetickom systéme, ktoré transformuje napätie, prijíma a distribuuje elektrickú energiu, je medzičlánkom medzi elektrárňou a odberateľom energie a zároveň spája elektrické siete rôznych napäťových úrovní prostredníctvom rozvodne. Úlohou rozvodne je transformovať napätie, prenášať a distribuovať elektrickú energiu. Rozvodňa sa skladá z výkonového transformátora, distribučného zariadenia, sekundárneho systému a potrebného pomocného zariadenia.

Typy Elektrických Staníc

• Transformovne: Slúžia na zmenu napätia elektrickej energie pri rovnakej frekvencii alebo na galvanické oddelenie častí siete. Stavajú sa pri výrobniach elektrickej energie, v energetických uzloch magistrálnych rozvodov a v uzloch primárnych, distribučných a miestnych rozvodov.
• Spínacie stanice: Používajú sa na rozvádzanie elektrickej energie rovnakého napätia bez transformácie. Zabezpečujú dodávky elektrickej energie pre dôležité oblasti národného hospodárstva v prípadoch havarijných situácií a obmedzenie skratových výkonov v napájacích transformovniach distribučných sietí.
• Meniarne: Slúžia na premenu elektrického striedavého prúdu na prúd s inou frekvenciou alebo na jednosmerný prúd a na jeho rozvádzanie. Umiestňujú sa na miestach napájania elektrickej trakcie mestskej alebo železničnej dopravy a metra.
• Kompenzovne: Slúžia na vyrovnanie jalových zložiek striedavého prúdu, prípadne parametrov vedenia. Využívajú sa najmä na reguláciu napätia zmenou jalového výkonu a kompenzáciu účinníka. Funkcie kompenzovní bývajú často zahrnuté do transformovní.

Kľúčové Zariadenia Rozvodného Systému

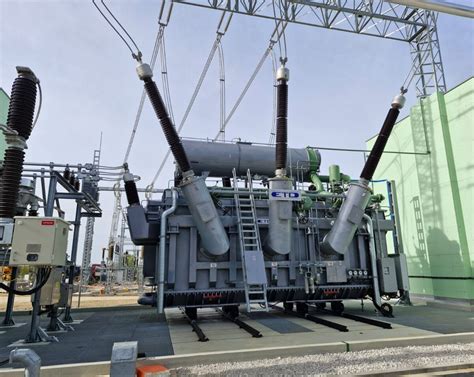

Transformátory

Transformátor je ústredným zariadením rozvodne a transformátor využíva princíp elektromagnetickej indukcie. Transformátory sa v prenose a rozvode elektrickej energie používajú na zmeny napätia prenášanej elektrickej energie.

• Blokové transformátory: Sú vo výrobni elektrickej energie v sérii s generátorom - v tých elektrárňach, kde je odber na inom, ako generátorickom napätí. Používajú sa dvoj alebo trojvinuťové transformátory (dva generátory pripojené na jeden transformátor), trojfázové alebo jednofázové.
• Spojovacie transformátory: Spájajú dve elektrické siete s rôznym napätím. Používajú sa transformátory trojfázové, pri spájaní sietí zvn aj jednofázové (3 + 1) alebo autotransformátory.
• Priemyselné distribučné a vlastnej spotreby transformátory: Napájajú rozvody objektov. Ich výstupné napätie je vn alebo nn, konštrukčne sú trojfázové.

Spojovacie transformátory zvn/zvn, zvn/vvn aj distribučné transformátory vvn/vn sa konštruujú ako regulačné (pri zaťažení) s odbočkami na vinutí vyššieho napätia, obvykle ± 8 x 2 %. Distribučné transformátory majú prepínanie odbočiek v nezaťaženom stave, najčastejšie na vstupnom vinutí ± 5 %.

Rozvodné zariadenia

Účelom rozvodných zariadení je rozvádzať privedenú elektrickú energiu do viacerých odbočiek tvorených poliami. Zariadenie na rozvod energie je zariadenie, ktoré spája všetky spínacie zariadenia a pomocné zariadenia s vodičmi prúdu v rozvodni. Jeho úlohou je prijímať a distribuovať elektrickú energiu.

Funkcie rozvodných zariadení:

• Spínanie a vypínanie: Zapínanie a vypínanie odbočky bez alebo pod zaťažením. V prípade poruchy vypínajú aj preťaženia a skraty.
• Ochrana: Obmedzujú účinok skratových prúdov tým, že prerušia obvod skôr ako skratový prúd dosiahne maximum.
• Meranie: Transformujú prúd alebo napätie meraného obvodu na hodnoty vhodné pre napájanie ochrán a meracích prístrojov.
• Prepäťová ochrana: Zvodiče prepätia obmedzujú účinky vzniknutých prepätí (vonkajšie - atmosférické alebo vnútorné - spínacie) na hodnoty bezpečné pre chránené zariadenia.

Typy rozvodných zariadení:

• Vonkajšie: Odolávajúce všetkým nepriaznivým vplyvom vonkajšieho prostredia.
• Vnútorné: Umiestené v obstavanom priestore, v ktorom sú chránené proti poveternostným vplyvom.

Rozvodné zariadenie sa skladá hlavne z prípojníc, vysokonapäťových ističov, tlmiviek, transformátorov, výkonových kondenzátorov, bleskozvodov, vysokonapäťových poistiek, sekundárnych zariadení a ďalších potrebných pomocných zariadení. Sekundárne zariadenia označujú zariadenia a zariadenia na meranie, riadenie, dohľad a ochranu stavu primárneho systému.

Reaktory

Reaktory svojimi parametrami zväčšujú reaktanciu obvodov a obmedzujú tak skratové prúdy. Hlavnými parametrami reaktorov sú menovité napätie, menovitý prúd a impedančné napätie.

Kompenzačné členy

• Petersenove tlmivky: Na kompenzáciu prúdov, vznikajúcich pri zemnom spojení. Zapojujú sa medzi stred transformátora a zem.
• Kondenzátorové batérie: V elektrických staniciach môžu byť inštalované kondenzátorové batérie pre skupinovú alebo centrálnu kompenzáciu jalového výkonu.
• Dynamické kompenzátory: S využitím tyristorovo riadených tlmiviek (TCR - Thyristor Controlled Reactors) spolu s nepremennými kondenzátormi, alebo tyristorovo spínaných kondenzátorov (TSC -Thyristor Switched Capacitors).
• Statické kompenzátory (SSVC - Solid State var Compensator): Obsahujú statický menič, ktorý riadi dodávku alebo odber jalovej energie tak, aby kompenzoval odber jalovej energie spotrebičom v každom okamihu.

Elektrické ochrany

Zabezpečujú ochranné funkcie chrániace príslušné pole pred nežiaducimi prevádzkovými stavmi elektrizačnej sústavy ako sú napr. preťaženie skratom, prepätie, podpätie a iné. Pri detekovaní poruchového stavu dávajú popud na zopnutie alebo rozopnutie vypínača chráneného poľa.

Vodiče a izolátory

• Vodiče: Na silové vedenia, zemné laná a oznamovacie vedenia sa používajú tvrdá meď, bronz, hliník a jeho zliatiny (aldrey, jareal, atď.) a oceľ. Vodiče majú rôznu konštrukciu, napr. drôty s kruhovým prierezom, sústredné a nesústredné laná, antivibračné, duté a špeciálne laná.
• Izolátory: Používajú sa na upevnenie holých vodičov podoprením alebo zavesením, prípadne na priechod stenami alebo inými prepážkami. Pre zvýšenie mechanickej pevnosti sa izolátorové reťazce často zdvojujú.

Nosné konštrukcie

Slúžia na zachytenie ťahov a tiaží vodičov a na montáž prístrojov a ďalších zariadení.

Funkcie a Riadenie Rozvodu Elektrickej Energie

Rozvod elektrickej energie plní niekoľko kľúčových funkcií, ktoré zabezpečujú efektívny a spoľahlivý prenos energie:

1. Transformácia napätia: Transformácia napätia je nevyhnutná pre efektívny prenos elektrickej energie na veľké vzdialenosti. Elektrická energia sa vyrába v elektrárňach pri relatívne nízkom napätí. Na prenos energie na veľké vzdialenosti sa napätie zvyšuje pomocou transformátorov. Vyššie napätie znižuje straty energie počas prenosu. Pred distribúciou energie koncovým spotrebiteľom sa napätie opäť znižuje pomocou transformátorov na úroveň bezpečnú pre použitie v domácnostiach a podnikoch (napr. 230 V alebo 400 V). V elektrických staniciach ich napájame z tzv. „uzlov“ - našich transformátorov, ktoré menia napätie zo 400 kV (prípadne z 220 kV) na 110 kV.
2. Distribúcia energie: Distribúcia energie zahŕňa prenos elektrickej energie z prenosovej sústavy ku koncovým spotrebiteľom. Tento proces zabezpečujú distribučné spoločnosti, ktoré prevádzkujú distribučné siete. Distribučné siete sa skladajú z rozvodní, transformátorov, vedení a ďalších zariadení, ktoré zabezpečujú spoľahlivé a efektívne doručenie energie ku koncovým spotrebiteľom.
3. Meranie a fakturácia: Meranie spotreby elektrickej energie je dôležité pre spravodlivú fakturáciu a efektívne riadenie spotreby. Spotreba elektrickej energie sa meria pomocou elektromerov, ktoré zaznamenávajú množstvo spotrebovanej energie v kilowatthodinách (kWh). Na základe údajov z elektromerov sa spotrebiteľom fakturuje spotreba elektrickej energie. Cena za elektrinu sa určuje u zákazníkov elektrickej energie ako podiel súčtu všetkých platieb za odobratú elektrinu a objemu odobratej elektriny (€/kWh).
4. Ochrana a bezpečnosť: Ochrana a bezpečnosť sú kľúčové aspekty rozvodu elektrickej energie. Elektrické siete sú vybavené ochrannými zariadeniami, ktoré zabezpečujú ochranu pred preťažením, skratmi a inými poruchami. Medzi tieto zariadenia patria ističe, poistky, prúdové chrániče a zvodiče prepätia.
5. Riadenie a regulácia: Riadenie a regulácia sú dôležité pre zabezpečenie stability a spoľahlivosti elektrickej siete. Dispečerské riadenie v distribučných sústavách je centralizované riadenie zabezpečujúce hospodárnu a spoľahlivú dodávku elektrickej energie zákazníkom v danom čase v požadovanom množstve a primeranej kvalite. Riadenie zahŕňa monitorovanie stavu siete, reguláciu napätia a frekvencie, a koordináciu výroby a spotreby elektrickej energie.

Inovácie a Budúcnosť Prenosu Elektrickej Energie

S rastom životnej úrovne a ľudskej populácie narastá aj dôležitosť elektrizačnej sústavy a nároky na jej rozvoj. S vyššou mierou elektrifikácie a sofistikovanejšími technológiami pri výrobe, prenose a distribúcii elektriny v budúcnosti sa počíta aj v súvislosti s cieľmi Európskej únie dosiahnuť uhlíkovú neutralitu do roku 2050.

Bezdrôtový Prenos Energie (WPT)

Tento prenos môže byť drôtový alebo bezdrôtový, ktorý patrí medzi perspektívne metódy. S rastúcou popularitou mobilných zariadení, bezdrôtového prenosu dát a bezdrôtových sieťových technológií ľudia dúfajú, že sa zbavia okov tradičných metód prenosu energie a zmiernia problémy spôsobené chaotickými elektrickými vedeniami. Preto sa technológia bezdrôtového prenosu energie stala najcennejšou technológiou v 21. storočí a bezdrôtové nabíjacie produkty sa stali novým bodom záujmu ľudí.

Bezdrôtový prenos energie (WPT), tiež známy ako bezdrôtový prenos energie alebo bezdrôtový prenos elektrickej energie, sa realizuje elektromagnetickou indukciou a premenou energie. Bezdrôtový prenos energie realizuje bezkontaktný prenos energie najmä prostredníctvom elektromagnetickej indukcie, elektromagnetických vibrácií, rádiofrekvencie, mikrovĺn, laseru atď. Implementácia bezdrôtového prenosu energie v priemyselnom meradle by mohla spôsobiť revolúciu v energetike a ovplyvnila by aj využívanie elektroniky v bežnom živote.

Bezdrôtový prenos energie bol snom už Nikolu Teslu pred viac ako sto rokmi. Bezdrôtový prenos energie si môžeme predstaviť napríklad ako domácnosti bez káblov či zásuviek alebo krajinu bez vysokých elektrických stĺpov poprepájaných kilometrami káblov. Aj keď to môže znieť trochu ako sci-fi, neustále sa pracuje na riešeniach, ktoré by to umožnili. V niektorých aspektoch života už bezdrôtový prenos energie nie je vecou budúcnosti, ale známou každodennou realitou.

Bezdrôtový prenos energie je prenos elektrickej energie z jedného bodu do druhého vákuom alebo vzduchom bez potreby káblov alebo iných fyzických prostriedkov. Základný princíp spočíva v premene elektrickej energie na elektromagnetické vlny, ktoré sa prenášajú vzduchom. Vysielač konvertuje elektrinu na mikrovlnné žiarenie alebo laserový lúč a smeruje ho k prijímaču. Moderné aplikácie tohto druhu technológie sa navrhujú tam, kde je konvenčné zapojenie cenovo nedostupné, nebezpečné alebo jednoducho menej pohodlné.

Technológia bezdrôtového napájania prešla dlhú cestu a teraz už máme niekoľko spôsobov, ako posielať elektrinu bez káblov. Ak ste niekedy nabíjali telefón na bezdrôtovej nabíjacej podložke, použili ste indukčné nabíjanie. Funguje tak, že vytvára elektromagnetické pole medzi dvoma cievkami - jednou v nabíjačke a druhou v telefóne. Magnetická rezonancia je podobná indukčnému nabíjaniu, ale umožňuje elektrine cestovať na dlhšie vzdialenosti. To znamená, že zariadenia nemusia byť položené priamo na nabíjacej podložke. Lasery nie sú len pre sci-fi filmy - môžu skutočne prenášať energiu. Vedci vyvíjajú systémy, ktoré využívajú laserové lúče na posielanie elektriny do prijímača.

Technológiu, ktorá umožňuje prenos elektrickej energie bez káblov, ľudstvo zatiaľ nezvládlo aplikovať spôsobom, ktorý by v prípade vysokého výkonu umožňoval jej priemyselné využitie vo veľkom meradle. Potenciál tohto riešenia je však obrovský. Ďalšou z oblastí, ktorá by tiež prešla radikálnou zmenou, by bola energetická infraštruktúra. Efektívna implementácia takejto technológie by potenciálne vytvorila energetické siete bez káblov.

Súvisiace Zariadenia a Technológie

Medzi ďalšie dôležité súvisiace technológie patrí:

• Hromadné diaľkové ovládanie (HDO): Je činnosť, pri ktorej dochádza k riadeniu (spínaniu) elektrických spotrebičov (elektrotepelných, chladiacich a pod.). Slúži na riadenie zaťaženia v ES.
• Inteligentné siete (Smart Grids): Moderné elektrické siete, ktoré využívajú informačné a komunikačné technológie na zlepšenie efektívnosti, spoľahlivosti a bezpečnosti rozvodu elektrickej energie.
• Akumulácia energie: Uskladnenie energie vo vhodnej forme a na vhodnom mieste, určenej na neskoršie použitie v požadovanej kvalite a kvantite.
• Obnoviteľné zdroje energie: Zdroje energie, ktoré sa prirodzene obnovujú, ako napríklad slnečná, veterná a vodná energia. Každá krajina využíva vlastné zdroje energie a výrobu elektriny realizuje podľa strategických zámerov. V súčasnosti sa do popredia dostávajú obnoviteľné zdroje energie. Solárna elektrická energia patrí medzi najdrahšie. Solárne panely vyrábajú elektrinu zo slnka, avšak technológia výroby slnečných článkov (solárnych panelov) je pomerne náročná a používajú sa pri tom pomerne drahé materiály (napríklad kremík), takže bez štátnych dotácií do vysokej výkupnej ceny elektrickej energie zo solárnych elektrární by sa takto vyrobená elektrika nevyplatila.

Nové Služby v Elektroenergetike

Novou, legislatívne upravenou službou, je Zdieľanie elektriny. S účinnosťou od 1.mája 2024 bude spoločnosť MAGNA ENERGIA a.s. poskytovať len službu Zdieľania elektriny, a to aj v kombinácii so službou Požičovňa. Zdieľanie je dostupné aj v rámci energetických spoločenstiev alebo prostredníctvom skupiny zdieľania. Službu Požičovne i Zdieľania poskytneme výrobcom a odberateľom elektriny samostatne alebo súbežne využitím oboch služieb s prioritou Zdieľania. Podmienkou súbežného využívania služieb je, že členovia skupiny zdieľania sú odberateľmi MAGNA ENERGIA. Ak ste výrobcom elektriny s viacerými zdrojmi, môžete tieto zdroje zlúčiť a zdieľať na odberné miesta zaradené v skupine zdieľania. Túto možnosť viete využiť len vtedy, ak ste na všetkých zlúčených výrobných zdrojoch výrobcom Vy.
