Nosné preklady HELUZ sú špeciálne navrhnuté keramické prvky, ktoré slúžia na preklenutie okenných a dverových otvorov. Môžu byť použité ako vo vonkajších, tak aj vo vnútorných stenách. Po správnom osadení sú samostatne nosné, čo zjednodušuje stavebný proces.
Výhody nosných prekladov HELUZ
Jednou z kľúčových výhod nosných prekladov HELUZ je možnosť ich kombinácie s tepelným izolantom v obvodovom murive. Toto riešenie pomáha zamedziť prestupom tepla a prispieva k celkovej energetickej efektívnosti budovy. V ponuke nájdete kvalitné keramické preklady vhodné pre rôzne typy stien.
Preklady HELUZ sú vyrábané v modulovom systéme HELUZ 250 mm, pričom výška samotného prekladu je 238 mm a maltové lôžko má 12 mm. Tieto preklady sú plne staticky únosné. Po osadení do lôžka z cementovej malty ich je možné priamo zaťažiť bez nutnosti dodatočného podopretia v montážnom stave.
Preklad HELUZ 23,8 nosný je vyrobený ako jednostranný, kde spodná výstuž je navrhnutá ako nosná a vrchná slúži len na manipuláciu.
Montáž nosných prekladov
Všetky časti prekladu sa kladú do lôžka z cementovej malty zásadne na tehly, ktorých pôdorysné rozmery nie sú upravené rezaním. Presné osadenie a výškové vyrovnanie nosných prvkov prekladu sa dosiahne pomocou drevených klinov, ktoré sa osadia na koncoch prekladov. Dĺžka uloženia prekladu na murive závisí od jeho celkovej dĺžky, pričom minimálna dĺžka uloženia je 125 mm.
Postup osadenia
- Osadenie nenosnej schránky: Na obvodové murivo sa uloží nenosná schránka do lôžka z cementovej malty s predpísaným presahom na každej strane (min. 125 mm). Z interiérovej strany sa zafixuje montážnou nízkorozťažnou PUR penou.
- Správna poloha prekladu: Nenosná schránka sa uloží na murivo tak, aby čelo s nápisom smerovalo do exteriéru a lícovalo s vonkajším povrchom muriva, prípadne tepelnoizolačnej vrstvy. Nosný diel prekladu sa uloží keramickým povrchom smerom do interiéru tak, aby lícoval s vnútorným povrchom obvodovej steny.
- Posledný rad tehál: Priestor medzi prekladmi sa domuruje. K prekladom sa osadia koncové alebo polovičné tehly otočené kapsou k prekladu, prípadne celé alebo polovičné tehly. Priestor medzi prekladom a tehlami sa vyplní nízkoexpanznou PUR penou.

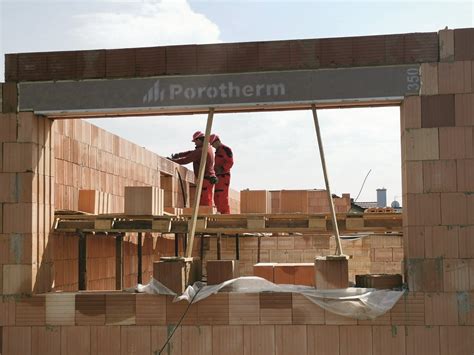

- Práce pred betonážou stropu: Po uložení všetkých prvkov prekladu sa celý preklad podoprie, a to minimálne 2 podperami pri osteniach otvoru. Po uložení stropných nosníkov sa nad nenosnú schránku osadí do cementovej malty (hr. 10 mm) prefabrikovaný keramický preklad o 250 mm dlhší ako roletový preklad. K vnútornej strane prekladu sa doplní tepelná izolácia.
Špecifické rozmery a typy prekladov
Skladba kompletného prekladu a postup montáže závisia od dĺžky prekladu, resp. rozpätia otvoru a od hrúbky obvodovej steny. Schránku je potrebné osadiť presne a vodorovne, pretože sa od nej odvíja aj presnosť osadenia okien.
- Pri otvore so svetlým rozpätím do 1 500 mm sa používa nosný preklad s masívnym prierezom 125 × 238 mm. Úložná dĺžka prekladu je minimálne 125 mm (do dĺžky prekladu 1 750 mm).
- Na steny s hrúbkou 500 mm je potrebné medzi tepelnú izoláciu a nosný prvok vložiť prefabrikovaný keramický preklad s hrúbkou 70 mm. Pás izolácie má hrúbku 50 mm.
- Ak je svetlé rozpätie otvorov väčšie ako 1 500 mm, je potrebné použiť preklady so spriahovacou výstužou.
PREKLAD HELUZ FAMILY 3in1 nosný
Roletové a žalúziové preklady sa používajú ako nosné prvky nad okennými a dvernými otvormi v obvodových stenách a umožňujú zabudovanie vonkajších roliet alebo žalúzií.
| Typ prekladu | Rozmery (mm) | Min. dĺžka uloženia (mm) | Použitie |
|---|---|---|---|
| Nosný preklad (do 1500 mm rozpätia) | 125 × 238 | 125 | Vonkajšie a vnútorné steny |
| Nosný preklad (nad 1500 mm rozpätia) | So spriahovacou výstužou | Závisí od dĺžky | Vonkajšie a vnútorné steny |
| Prefabrikovaný keramický preklad | 70 (pre steny 500 mm) | Závisí od dĺžky | Pre obvodové steny s izolantom |
