Lanové konštrukcie a pasívne kotvenie: Komplexný prehľad materiálov, vlastností a aplikácií

Lanové nosné sústavy zohrávajú stále dominantnú úlohu pri tvorbe novodobých konštrukcií s veľkými a ultraveľkými rozpätiami, aplikovaných v pozemnom, a najmä v mostnom staviteľstve. Riešením by mohli byť kombinácie visutých a zavesených konštrukcií, ako aj rôzne varianty hybridných a tensegrity sústav s možnosťou kontroly, regulácie a prispôsobenia napätosti, čím sa stávajú adaptívnymi inteligentnými systémami.

Materiály a výroba oceľových lán

Laná na konštrukčné účely sa vyrábajú z ťahaných patentovaných drôtov. Východiskovým materiálom na výrobu ťahaného drôtu je valcovaná tyč z vysokopevnej nelegovanej uhlíkovej ocele, ktorá je zušľachtená patentovaním.

Proces patentovania a ťahania drôtov

Patentovanie je zvláštny spôsob izotermického kalenia, pri ktorom sa valcovaná tyč zohreje do austenitického stavu (austenit - tuhý roztok uhlíka v železe) pri teplote približne 900 °C a následne náhle ochladí na približne 500 °C v olovenom kúpeli. Tým sa dosiahne veľmi jemná sorbitická štruktúra ocele, vhodná na ťahanie. Ťahaním sa prierez drôtu redukuje postupne v niekoľkých stupňoch, napríklad v siedmich stupňoch zo 6 mm na priemer 2 mm. Pevnosť drôtov sa ťahaním zvyšuje s rastúcou redukciou prierezu, naproti tomu ich ťažnosť klesá.

Nominálne pevnosti oceľových drôtov

Štandardizovaná nominálna pevnosť oceľových drôtov v Európe je 1 370, 1 570, 1 770, 1 860, 2 160 a 2 450 N/mm² (posledné dve hodnoty sa udávajú pre menší priemer drôtov). V STN EN 1993-1-11 sa odporúča pre oceľové kruhové drôty nominálna pevnosť 1 770 N/mm² a pre Z-drôty 1 570 N/mm².

Typy drôtov a ich ochrana proti korózii

Laná sa vyrábajú prevažne z drôtov s kruhovým prierezom. Pre niektoré konštrukcie lán sa vyrábajú tvarované drôty, ako sú Z-drôty na laná uzavreté a H-drôty na laná polouzavretej konštrukcie. Každý oceľový drôt lanových konštrukčných prvkov treba chrániť proti korózii buď zinkom alebo zliatinou zinku. Drôty pokryté zliatinou Zn95Al5 (95 % zinok, 5 % alumínium) majú omnoho lepšie vlastnosti z hľadiska protikoróznej ochrany ako žiarovo pozinkované zinkom s rovnakou hrúbkou povlaku. Povlak drôtov na báze Zn95Al5 má za rovnakých podmienok až trojnásobne lepšiu odolnosť v porovnaní s hrubým zinkovým povlakom drôtov. Na kruhových drôtoch lanových prvkov má byť povlak zinku alebo zliatiny zinku v súlade s požiadavkami STN EN 10264-2, trieda A. Povlak na tvarované drôty má byť v súlade s požiadavkami STN EN 10264-3, trieda A. Vo všeobecnosti majú byť Z-drôty žiarovo pozinkované povlakom s hrúbkou až 300 g/m², aby sa zaistila dostatočná hrúbka na ostrých hranách. Ak drôty lana nie sú dostatočne chránené, dochádza k degradácii ich vonkajšieho povrchu koróziou.

Drôty z nehrdzavejúcej ocele

Rovnako ako nelegované uhlíkové oceľové drôty aj drôty z nehrdzavejúcej ocele (antikorová oceľ) sa vyrábajú ťahaním. Pretože tieto drôty majú austenitickú štruktúru (bez prítomnosti δ-feritu), nemôžu byť zmagnetizované. Z uvedeného dôvodu nie je možné na kontrolu a monitoring lán použiť vysoko účinnú magnetickú defektoskopickú metódu. Odporúčaná nominálna pevnosť v ťahu kruhových drôtov z nehrdzavejúcej ocele je 1 450 N/mm². Modul pružnosti je nižší v porovnaní s hodnotami udávanými pre oceľové drôty a v závislosti od typu nehrdzavejúcej ocele nadobúda napríklad hodnotu 160 000 N/mm².

Konštrukcia a mechanické vlastnosti oceľových lán

V stavebníctve sa používajú drôtené laná vinuté, ktoré sa vyrábajú vinutím, takzvaným zlaňovaním drôtov do prameňov a prameňov do lán, ktorých paralelným usporiadaním sa získajú laná skladané. Doterajšia terminológia rozoznávala vinuté jednopramenné laná otvorenej, polouzavretej alebo uzavretej konštrukcie a laná viacpramenné s drôtenou, syntetickou alebo organickou dušou. Unikátne lanové konštrukcie si vyžadujú špeciálne konštrukcie lán. V stavebných konštrukciách sa odporúča používať výhradne jednopramenné lanové konštrukčné prvky a pri aplikácii špirálových lán vytvorených z viacerých prameňov, vždy navrhovať iba lanové konštrukčné prvky s drôtenou dušou vytvorenou z prameňov alebo lán (označené ako CWS - Core Wire Strand alebo CWR - Core Wire Rope, a nie CF - Core Fibre). Špirálové viacpramenné laná majú z hľadiska rozhodujúcich mechanických veličín vždy horšie deformačné vlastnosti ako laná jednopramenné.

Modul pružnosti a deformácie lán

Skutočné odolnosti v ťahu a charakteristiky deformačných vlastností lán sa zisťujú na základe ťahových skúšok. Aktuálna hodnota modulu pružnosti oceľových lán závisí od typu konštrukcie lana, od úrovne napätia a dĺžky jeho pôsobenia, ako aj od toho, či sa lano predbežne vytiahlo a cyklicky zaťažovalo a odľahčovalo. Predbežne nevytiahnuté lanové konštrukčné prvky vykazujú značné pružné a trvalé deformácie od statického zaťaženia. Modul pružnosti je definovaný ako podiel prírastku napätia v lane a odpovedajúceho pomerného pretvorenia. Okrem modulu pružnosti samotných drôtov je podstatná aj konštrukcia lana, najmä výška vinutia (väčšie moduly pružnosti vykazujú laná s vyšším vinutím) a kvalita výroby lana. Zavedenie reálnej hodnoty modulu pružnosti lanových prvkov má rozhodujúci vplyv na vystihnutie reálnej tuhosti lanovej konštrukcie (ťahová tuhosť lanového konštrukčného prvku sa získa vynásobením modulu pružnosti prierezovou plochou kovovej časti Am jeho prierezu) a následne stanovenie jej reálnej odozvy, hlavne v súvislosti s medzným stavom používateľnosti. Ak výsledky skúšok nie sú dostupné, možno nominálne hodnoty modulu pružnosti na prvý odhad stanoviť podľa noriem. Pre predbežné návrhy lanových prvkov, alebo v prípade ak nemáme k dispozií pracovné diagramy ťahových skúšok konkrétnych lán môžeme použiť normou STN EN 1993-1-11 stanovené hodnoty modulov pružnosti. Pre zjednodušenie výpočtových modelov sú závesy zavesených konštrukcií modelované ako priame prúty prenášajúce len osové sily. Tento postup však zanedbáva nelineárne správanie sa lanového prvku. Pri riešení konštrukcií so šikmými závesmi (hlavne konštrukcie veľkých rozpätí) je potrebné zohľadniť nelineárnu geometrickú zložku predĺženia lana od vlastnej tiaže. Vplyv previsu na závesoch zohľadňujeme pomocou účinného modulu pružnosti lanového prvku.

Predpätie a tepelná rozťažnosť

Deformácia lanového prvku sa časom prejaví ako nárast predĺženia, čo označujeme ako dotvarovanie. V rámci výrobných procesov lana sa snažíme vplyvy dotvarovania čo najviac obmedziť. Laná prechádzajú procesom napínania, kde sú laná predbežne natiahnuté a cyklicky zaťažované a odľahčované. Ak by sa proces napínania neuskutočnil, lanový prvok by vykazoval nelineárne deformácie. Napínanie realizujeme v minimálne piatich cykloch na hodnoty 30 % až 40 % charakteristickej medze pevnosti v ťahu. Predbežne natiahnutý lanový prvok považujeme za prvok so stabilizovaným modulom pružnosti. Tepelná rozťažnosť lán je definovaná súčiniteľom tepelnej rozťažnosti značenom α (skrátenie resp. predĺženie 1m prvku pri zmene teploty o 1 K = 1 °C). Pre oceľ sa vo všeobecnosti používa hodnota α = 1,2.10⁵ K⁻¹. Pre laná sa táto hodnota môže mierne odlišovať (ASCE udáva hodnotu α = 1,15.10⁵ K⁻¹) v závislosti od typu lana prvku.

Reologické javy: Dotvarovanie a relaxácia

V prípade dlhodobých účinkov zaťaženia na konštrukčnom prvku dochádza k reologickým javom relaxácií a dotvarovaniu lanových konštrukčných prvkov, obzvlášť podstatné sú tieto javy pri predpätých konštrukčných prvkoch. Relaxácia je pokles napätia v napnutých prvkoch stálej dĺžky, pričom vysokopevnostné ocele sú náchylnejšie na predmetný jav. Účinným spôsobom eliminácie relaxácie je stabilizačný proces pri výrobe lán (stabilizované laná vykazujú 1/3 hodnoty relaxácie voči nestabilizovaným prvkom). Na základe experimentálnych aj praktických meraní je známe, že v prípade ťahových napätí na prvku dosahujúcom 50 % ťahovej pevnosti sa relaxácia výrazne zvyšuje. Na základe toho je potrebné aby úroveň napätí od dlhodobých zaťažení predstavovala 45 % ťahovej pevnosti lanového prvku.

Protikorózna ochrana lanových systémov

Korózia (oxidácia ocele) je hlavný problém oceľových konštrukcií. Oceľové laná sú vyrábané z veľkého množstva drôtov s relatívne malým priemerom, ich povrchová plocha je veľká, čo znásobuje ich náchylnosť korodovať. Voda spôsobujúca koróziu lán je spôsobená vplyvom vody iónových častíc a umocnená cyklickým stavom vlhkého a suchého prostredia. Voda s nabitými časticami vniká do priestorov medzi drôtmi lana, kde spôsobuje koróziu. Okrem vody sú ohrozením aj vietor a vetrom unášaný piesok. Vietor je zdrojom vibrácií a má vplyv na polyméry, urýchľuje vyparovanie prísad ochraňujúcich polymérové povrchy voči UV žiareniu. Slnečné svetlo je zdrojom UV žiarenia poškodzujúceho polymérové reťazce plastov a robí ich krehké. Medzi vplyvy spojené s manipuláciou a inštaláciou patria zárezy a odery, ako aj nadmerná deformácia.

Viacvrstvové ochranné systémy

Protikorózny systém obvykle pozostáva z jednej alebo viacerých vrstiev. Prvá vrstva - interná protikorózna ochrana je nanášaná na ťahaný element (drôt), druhá resp. ďalšie vrstvy - externé chránia prvok externe resp. vypĺňajú voľné priestory medzi drôtmi. Drôty špirálových lán sú pozinkované a dutiny v lanách sú vyplnené plnivom na báze kovu, najčastejšie suspenziou hliníkových vločiek s uhľovodíkovými živicami (náter) vhodne riedené. Uzavreté špirálové laná vyrábané z pozinkovaných drôtov sú pri uzatváraní lana opatrené minimálnym množstvom lubrikačného oleja. Po inštalácii prvku a zaťažení stálym zaťažením je prvok opatrený náterom. K aktívnym plnivám patrí polyuretánový základ so zinkovou práškovou farbou. Pasívnym vnútorným plnivom môže byť trvalo pružno-plastický vosk alebo hliníkové vločky v uhľovodíkovej živici. Vnútorná výplň, ktorá sa vkladá počas výroby ťahaných prvkov, sa môže počas zaťaženia prvku vytláčať. Podľa toho treba načasovať ďalšiu protikoróznu ochranu. Vnútorná výplň sa má vybrať tak, aby bola zlučiteľná s ostatnými protikoróznymi prostriedkami použitými na ochranu lana.

Externá ochrana a špeciálne aplikácie

Protikorózna ochrana vonkajšieho povrchu lanových prvkov sa môže skladať z polyetylénového puzdra alebo z farby bohatej na zinok. Minimálna hrúbka polyetylénu sa má rovnať 1/15 vonkajšieho priemeru lana a nemá byť menšia ako 3 mm. Náterový systém sa má skladať najmenej z 2 × 50 µm základných náterov polyuretánovou farbou so zinkovým práškom a z 2 × 125 µm vrchných náterov polyuretánovou farbou s tvrdou sľudou. Protikorózna ochrana paralelných lán (zväzok drôtov) visutých mostov veľkých rozpätí pozostáva väčšinou z viacerých ochranných vrstiev z dôvodu zabezpečenia požadovanej životnosti mostných konštrukcií na úrovni 100 a viac rokov. Tradičná protikorózna ochrana pozostáva z ochrany samotných drôtov pozinkovaním, vrstvy paralelných drôtov sú opatrené vrstvami ochrannej pasty (oxid olova, polymerizované zlúčeniny na báze olova, zinkový prach a iné). Po nanesení ochrannej pasty je lano obalené mäkkým pozinkovaným drôtom a ten je opatrený náterom (pri mostoch veľkých rozpätí nachádzajúcich sa v pobrežných oblastiach je lano obalené aj vrstvami gumy alebo polyuretánu).

Moderné ochranné metódy

V prípade protikoróznej ochrany prameňa paralelných drôtov sa využívajú podobné systémy ako pri zväzkových paralelných lanách, resp. často používanou metódou bolo zabalenie lana polyetylénovou penovou páskou, ktoré bolo umiestnené do plastového obalu stuženého sklenými vláknami. Postup bol uplatňovaný najskôr v mieste staveniska, neskôr na základe výhod prefabrikácie boli na stavenisko dovážané segmenty vystuženého plastu (fiber-reinforced plastic FRP) a na stavenisku boli zostavené a utesnené. Metóda si vyžadovala prístupovú lávku a boli potrebné expanzné spoje v určitých intervaloch. V niektorých prípadoch sa použilo namiesto plastových ochranných rúrok aj rúrky oceľové, nerezové alebo hliníkové, ich nevýhodou bola ich tuhosť pri montáži kábla na miesto závesu. Oceľové rúrky je potrebné opatriť náterom. HDPE materiál je v súčasnosti najpoužívanejší z dôvodov vysokej odolnosti voči poveternostným vplyvom, vysokému tlaku, vysokým teplotám a vonkajšiemu poškodeniu. UV ochrana sa dosahuje primiešaním 2-3 % uhlíka do celkového obsahu zmesi pre výrobu HDPE. V prípade potreby je možné ochranu HDPE rúrkami zdvojiť.

Zalievané lanové závesy a cementové zálievky

Často sa používajú tzv. zalievané lanové závesy, resp. závesy opatrené blokovacou zálievkou. Cement je jednou z najpoužívanejších pre tvorbu alkalického prostredia, ktoré je vysoko účinné pri ochrane proti korózii. Cementová malta je injektovaná po inštalácii a zaťažení lana stálym zaťažením pre obmedzenie vzniku trhlín v zatuhnutej výplňovej hmote. Trhliny vznikajú v zatuhnutej výplni od zmrašťovania, ale aj od cyklického zaťaženia premenným zaťažením. Problémom cementových zálievok je ich kombinácia s pozinkovaným oceľovým drôtom, resp. reakcia s cementovým mliekom nazývaná vodíková krehkosť (difúzia vodíka do kryštalickej mriežky kovu). Zmenou portlandského cementu za polymér cement zabránime vodíkovej krehkosti, ale aj zlepšíme požadované vlastnosti zálievky, hlavne v podobe vyššej duktility. Nevýhodou je vyššia cena a teplotne ovplyvnená viskozita.

Overovanie trvanlivosti a koróznej odolnosti

Trvanlivosť lanového systému sa má overiť použitím metódy takzvaného zrýchleného starnutia, počas ktorého sa simulujú cykly osového zaťaženia, ohybu a teploty. Skúšky sa majú uskutočniť na reprezentatívnom úseku celého dolného konca lana vrátane kotevných zariadení, ochranných rúrok závesov a podobne. Skúška v soľnej hmle je štandardizovaná metóda používaná na kontrolu koróznej odolnosti náterov a povlakov a podobne, ktoré poskytujú odolnosť proti korózii prvkom vyrobeným z ocele. Skúška v soľnej hmle je zrýchlená skúška odolnosti proti korózii. Po ukončení skúšky sa hodnotí vzhľad produktov korózie. Čas trvania skúšky závisí od koróznej odolnosti povlaku. Čím je povlak odolnejší proti korózii, tým je čas skúšky dlhší. Skúšky v soľnej hmle sú populárne, pretože sú pomerne finančne nenáročné, rýchle, dobre štandardizované a primerane opakovateľné. Výsledkom je však iba približný pomer medzi odolnosťou definovanou trvaním skúšky v soľnej hmle a predpokladaným časom životnosti náteru alebo povlaku, pretože korózia je veľmi zložitý proces, ktorý môže ovplyvňovať mnoho vonkajších faktorov. Skúškami možno hodnotiť koróznu odolnosť výsledných produktov zakončení lán, detailov spojov lán a podobne.

Zakončenia a kotvenia lán

Z hľadiska návrhovej bezpečnosti a únosnosti ťahaných prvkov sú ich koncovky rozhodujúcim faktorom pri určení celkovej únosnosti celého ťahaného prvku (lano resp. tuhá tyč + koncovka). V prípade ukončení ťahaných prvkov rozlišujeme koncovky podľa typu ťahaného prvku podľa skupín A, B a C. Pri ťahaných prvkoch skupiny A rozlišujeme dva typy prevažujúcich koncoviek: vidličkovú a ukončenie so závitom. Koniec kábla je rozpletený na požadovanú dĺžku, jednotlivé drôty sú očistené použitím vhodných čistiacich prostriedkov. Po dôkladnom očistení a vysušení drôtov je výplňová komora koncovky kompletne vyplnená zálievkovým materiálom. Vonkajší tvar koncovky nie je definovaný a všeobecne podlieha individuálnej voľbe. Kónus koncovky a výplňová komora sú však pre konkrétny priemer lana rovnaké. Materiálovo sú koncovky väčšinou odliatky z ocele alebo opracované z masívneho kusu ocele. Pri živičných zálievkach je dovolené len použitie polyesteru vrátane plniva a tvrdiva. Pevnosť v tlaku vytvrdnutého živičného systému musí byť minimálne 100 MPa s modulom pružnosti 6 GPa. Pri návrhu koncovky lana je potrebné brať zreteľ aj na pracovnú teplotu.

Typy koncových pripojení

Spôsoby zakončenia drôteného lana zalievaného kovom alebo živicou sú dôležité pre celkovú funkčnosť konštrukcie. Zalievanú koncovku lana s čapovým pripojením s možnosťou pootočenia v jednom smere a zalievanú koncovku lana s priestorovým kĺbovým pripojením s možnosťou pootočenia vo všetkých smeroch predstavujú moderné riešenia. Okrem koncoviek vyplnených zálievkovým materiálom môžeme použiť aj hydraulicky lisované koncovky na lano. Tento postup sa zvyčajne aplikuje na laná s priemerom približne 40 mm. Lisované koncovky môžu mať závit alebo klasické vidlicové usporiadanie. Únosnosť lisovaných koncoviek sa pohybuje na úrovni 95 % sily pri pretrhnutí lana. Únavové porušenie lanových systémov nastane bežne v kotveniach, sedlách alebo svorkách. Zodpovedajúca kategória detailu v týchto miestach sa má prednostne stanoviť pomocou skúšok, ktoré vystihujú skutočne použité usporiadanie detailu a zahŕňajú všetky ohybové účinky alebo priečne napätia, ktoré sa vyskytujú v praxi. Vyhodnotenie skúšok sa má uskutočniť podľa STN EN 1990, príloha D.

Syntetické laná ako alternatíva

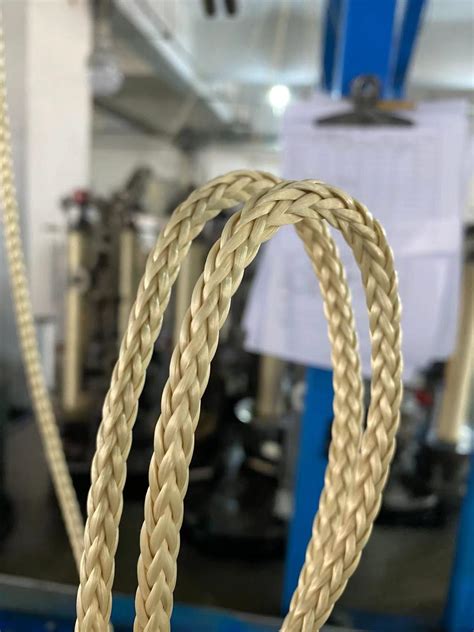

Medzi syntetické vlákna používané na výrobu lán patria aramidové vlákna (aromatický polyamid) známe pod názvom Kevlar (registrovaný obchodný názov americkej spoločnosti E. I. DuPont de Nemours and Company), Twaron a Technora (obchodné názvy japonskej spoločnosti Teijin). Ďalej sú to vlákna vyrobené na báze tekutého kryštalického polyméru známe pod názvom Vectran (obchodný názov japonskej spoločnosti Kuraray Company). Medzi tri základné konštrukcie syntetických lán patria laná vytvorené z vinutých alebo splietaných vlákien a vlákien paralelne usporiadaných. Z uvedených typov majú najlepšie vlastnosti laná z paralelne situovaných vlákien. Vykazujú najvyššiu pevnosť, najväčší modul pružnosti a najlepšie deformačné a únavové charakteristiky. Sú charakterizované lineárnou závislosťou medzi napätím a pomernou deformáciou, nominálnou pevnosťou v ťahu 1 900 N/mm², deformáciou pri porušení 1,5 % a modulom pružnosti 125 000 N/mm². Vonkajší priemer lana vytvoreného z rovnobežných vlákien vložených do polyetylénového puzdra sa mení v rozpätí od 4 do 66 mm. Môžu sa použiť aj špeciálne plášte z požiarnych materiálov odolných proti vysokým teplotám. Koncovky sa vyrábajú z hliníkových zliatin, z ocele alebo z antikorovej ocele.

Výhody a nevýhody syntetických lán

Medzi hlavné výhody syntetických lán v porovnaní s oceľovými lanami patria: vysoký pomer pevnosti k vlastnej tiaži lana, antikorózne vlastnosti, lepšie únavové a tlmiace absorpčné vlastnosti, jednoduchšia a bezpečnejšia manipulácia. Medzi nevýhody patria nižší modul pružnosti a reologické vlastnosti charakterizované vplyvmi dotvarovania, respektíve relaxácie. Pracovníci NASA zistili, že vlákna typu Vectran vykazujú štyrikrát menšie deformácie od dotvarovania ako Kevlar 49 (aramidové vlákna) pri rovnakých testovacích podmienkach.

Membránové konštrukcie a ich lanové prvky

Membránové konštrukcie zvyčajne pozostávajú z troch základných konštrukčných subsystémov: nosného podperného v tvare rámov, oblúkov alebo stĺpov (pylónov), ďalej stabilizačných, hrebeňových, okrajových a kotevných lán a samotnej technickej textílie, ktorá tvorí strešnú membránu. Oblúky, rámy a pylóny sa bežne vyrábajú z ocele alebo antikorovej ocele. Laná sú buď z antikorovej ocele, alebo potiahnuté plášťom s jasným povrchom na ochranu proti korózii. V súčasnosti možno očakávať aj frekventovanejšie používanie syntetických lán. Koncovky lán s čapovým pripojením, sedlá, svorky, ako aj ďalšie rôznorodé detaily pôsobia elegantným dojmom tak, ako produkty založené na súčasných vysoko sofistikovaných technológiách.

Aplikácie a materiály membrán

Membránové konštrukcie z technických textílií sa používajú ako dočasné alebo trvalé ľahké strechy a prístrešky štadiónov, arén, nákupných centier, výstavných hál, letísk, amfiteátrov, ale aj ako efektné dominanty vybraných priestorov a podobne. V súčasnosti sa často používajú na vytvorenie mobilných membránových strešných segmentov štadiónov a kúpalísk. Membrány, ktoré plnia súčasne nosnú a ochrannú krytinovú funkciu, sa zvyčajne vyrábajú z vysoko pevných technických textílií. Materiály na technické textílie sa vyrábajú z tkaných osnov zložených zo zväzkov dlhých priamych vlákien situovaných v pozdĺžnom smere tkaniny a kratších útkových, respektíve výplňových vlákien tkaných kolmo medzi priamymi vláknami v priečnom smere. Ťahová pevnosť materiálu membrány závisí priamo od štruktúry základnej tkaniny. Tkaniny sa vyrábajú zo sklených vlákien alebo z polyesterových, polyamidových, polyvinylalkoholových a polyaramidových vlákien. Na dosiahnutie vyššej pevnosti a trvanlivosti sú tkaniny potiahnuté a laminované syntetickými materiálmi. Medzi najčastejšie používané materiály patria polyestery vrstvené alebo potiahnuté polyvinylchloridom (PVC) a tkané sklené vlákna potiahnuté polytetrafluóretylénom (PTFE), známym pod obchodným názvom Teflón alebo etylén-tetrafluóretylénom (ETFE). Povlaky z PTFE, PVC, vinylchloridovej živice, chloroprénu alebo chlórsurfonátového polyetylénu tvoria ochranné vrstvy vlákien a zabezpečujú vodonepriepustnosť tkaniny. Takýto materiál charakterizuje pomerne výrazná anizotropia (rozdielne fyzikálne vlastnosti v jednotlivých smeroch). Membrány z technických textílií vyrábajú spoločnosti Ferrari Textile Corporation, Seaman Corporation, Hiraoka and Company a ďalšie.

Hľadanie tvaru a konštrukčné detaily

Hľadanie tvaru (form finding) je proces vyšetrovania rovnovážneho stavu membránovej konštrukcie pri danej hladine predpätia a zvolených okrajových podmienkach. Aby mohla membránová konštrukcia efektívne prenášať zodpovedajúce účinky ľubovoľného vektora zaťaženia, musí mať jej priestorová plocha tvar dvojitej krivosti. Možno ju dosiahnuť tromi principiálnymi spôsobmi, ktoré charakterizujú tri najčastejšie používané typy membránových zastrešení. Prvým spôsobom je tvar hyperbolického paraboloidu, ktorý sa dosiahne fixovaním membrány do štyroch bodov, pričom vždy dva z nich sa nachádzajú v rôznych úrovniach. Čím je toto sedlo plochejšie, teda čím menšia je výšková vzdialenosť medzi hornými a dolnými bodmi, tým väčšie silové účinky vznikajú v rohoch sústavy. Druhým spôsobom je kužeľový tvar, ktorý sa dosiahne fixáciou membrány k vrcholu pylónu (stĺpa) a v dolnej časti ku kruhovému podpernému prstencu. Tretím spôsobom je membrána visiaca medzi oblúkmi situovanými v priečnom smere a v dolnej pozdĺžnej časti pripojená ku koncovým lanám.

Pretože priestorové membránové konštrukcie väčšinou nevytvárajú rozvinuteľné plochy, súčasťou návrhu je stanovenie strihového vzoru (cutting pattern), ktorý spočíva v zadefinovaní takých dvojrozmerných kusov - pásov technickej textílie, ktoré po spojení, zošití alebo zvarení a po zodpovedajúcom predopnutí vytvoria požadovaný trojrozmerný tvar priestorovej plochy membrány. Súčasné lanovo-membránové konštrukcie tvoria často pomerne zložité systémy, v prípade ktorých možno hladký prenos zaťaženia a plynulý tok síl z jedného prvku konštrukcie na druhý dosiahnuť dobre navrhnutými spojmi a prípojmi. Zvláštnu pozornosť treba preto počas návrhu venovať spojeniu a spojovacím článkom jednotlivých komponentov, akými sú tkanina - tkanina, tkanina - tuhý okraj, tkanina - lano a lano - lano, ako aj lano - stĺp alebo tuhé okraje. Veľmi užitočnými v procese návrhu a riešenia zložitých membránových konštrukcií sú nástroje, ktoré poskytujú súčasné výpočtové a informačné technológie ako vizualizácie návrhov, a tvorba modelov virtuálnej reality.

Základy pasívneho kotvenia v betóne

Pre bezpečnosť akejkoľvek stavby, či už počas výstavby alebo pri jej používaní, je kľúčové správne vyhotovenie spojov. Práve spojovacie prvky, ako sú chemické a mechanické kotvy, prenášajú všetky sily z pripevňovanej konštrukcie do podkladu, napríklad betónu. Používajú sa najmä tam, kde je potrebné spoľahlivo preniesť stredné až vysoké zaťaženia. Najdôležitejším krokom je správny výber kotvy, pričom nestačí len vziať prvú, ktorá príde pod ruku.

Kritické faktory výberu kotvy

• Typ a stav podkladu (betónu)
  Je to betón? Aký starý? Je pevný alebo drobivý? Je v ňom riziko vzniku trhlín (prasknutý betón), alebo je celistvý (neprassknutý betón)? Toto je zásadné, pretože nie každá kotva je vhodná do každého betónu. Kotvy pre prasknutý betón majú špeciálne schválenie (často označené ako "Option 1" v ETA) a sú nevyhnutné pre stropy alebo nosníky, kde môže vznikať ťahové napätie. Použiť kotvu určenú len pre neprasknutý betón tam, kde hrozia trhliny, je hazard. Pevnosť betónu sa vyjadruje triedou (napr. C20/25, čo znamená charakteristickú pevnosť v tlaku 20 MPa meranú na valci a 25 MPa na kocke). Jednoducho povedané, čím vyššia trieda, tým je betón pevnejší a tým pádom zvyčajne aj kotva v ňom unesie väčšie zaťaženie. Ak kotvíš do betónu s nižšou pevnosťou, alebo do starého či neznámeho betónu, musíš počítať s tým, že reálna nosnosť kotvy môže byť nižšia, než uvádza tabuľka pre štandardný betón. V takých prípadoch môže byť potrebné zvoliť väčší priemer kotvy, väčšiu hĺbku kotvenia, alebo dokonca overiť skutočnú únosnosť výťažnou skúškou priamo na mieste.
• Podmienky prostredia pri montáži a prevádzke
  Je betón pri montáži suchý, vlhký, alebo je vyvŕtaná diera dokonca plná vody? Toto je mimoriadne dôležité hlavne pre chemické kotvy. Ale pozor: Existujú moderné chemické kotvy (živice), ktoré sú špeciálne vyvinuté a certifikované (majú ETA schválenie) aj pre aplikáciu do vlhkých alebo vodou zaplavených dier bez výraznej straty nosnosti. Bude kotva v suchom interiéri, vonku na daždi, v agresívnom priemyselnom prostredí, pri mori (soľ) alebo v bazéne (chlór)? V agresívnom prostredí je nevyhnutná vysoko odolná nerezová oceľ A4 alebo špeciálna HCR oceľ.
• Typ a veľkosť zaťaženia
  Aké veľké zaťaženie bude na kotvu pôsobiť? Rozlišujeme ťah (axiálny ťah, vytrhávanie), kedy sila pôsobí kolmo na povrch betónu a snaží sa kotvu vytiahnuť priamo von z otvoru, napríklad zavesené svietidlo, podhľad, ťažný kábel alebo kotvenie markízy, kde vietor vytvára zdvihovú silu. Druhým typom je šmyk (strih), keď sila pôsobí rovnobežne s povrchom betónu a snaží sa kotvu "odstrihnúť" alebo posunúť do strany. Návrhové účinky zaťaženia (Ed) sa získajú vynásobením charakteristických zaťažení príslušnými súčiniteľmi spoľahlivosti (bezpečnostnými faktormi) podľa platných noriem (napr. Eurokódy). Pôjde o statické zaťaženie (stála váha, napr. potrubie), dynamické zaťaženie (vibrácie, otrasy od strojov, zábradlia) alebo dokonca seizmické zaťaženie (v oblastiach s rizikom zemetrasenia)? Každá kvalitná kotva má v technickom liste (ETA - Európske technické posúdenie) definovanú svoju návrhovú odolnosť (Rd). Vypočítané zaťaženie (návrhový účinok zaťaženia Ed) nesmie túto hodnotu nikdy prekročiť. Pri výpočtoch sa zohľadňujú aj rôzne redukčné faktory (napr. pre skupiny kotiev, okrajové vzdialenosti atď.).
• Teplotný rozsah
  V akom teplotnom rozsahu bude kotva pracovať počas svojej životnosti, ale aj počas montáže? Pri montáži nízke teploty výrazne spomaľujú (až zastavujú) proces tvrdnutia chemických živíc. Niektoré živice majú špeciálne zimné verzie alebo vyžadujú predhrievanie kartuší. Vysoké teploty pri montáži naopak zrýchľujú tvrdnutie chemických živíc, čo skracuje čas na manipuláciu (tzv. "gel time" alebo doba spracovateľnosti). Počas životnosti môže dlhodobé vystavenie vysokým teplotám (napr. v blízkosti priemyselných pecí, komínov) znížiť pevnosť chemickej živice a aj samotnej ocele. Vždy skontroluj v ETA konkrétnej kotvy povolené teplotné rozsahy pre montáž aj pre prevádzku.
• Požiarna odolnosť
  Ak konštrukcia alebo jej časť, kam kotvíš, musí spĺňať požiadavky na požiarnu odolnosť (napr. R 90), tak je nevyhnutné použiť kotvy s certifikovanou požiarnou odolnosťou. Požiarna odolnosť sa udáva v minútach (napr. F 90). Nikdy nepoužívaj bežnú kotvu tam, kde je predpísaná požiarna odolnosť!

Dôležité montážne aspekty kotvenia

Pre správne a bezpečné kotvenie je nutné dodržiavať montážne postupy. Mechanické kotvy vnášajú napätie do betónu, pretože rozopretie vytvára tlak, preto vyžadujú dodržanie minimálnych okrajových vzdialeností (cmin) od hrany betónu a minimálnych osových vzdialeností (smin) medzi kotvami, aby nedošlo k odštiepeniu betónu. Nutnosť dokonalého čistenia diery je absolútne kritický krok, pretože zvyšky prachu dramaticky znižujú nosnosť. Správne vŕtanie znamená použiť správny priemer vrtáka a dodržať predpísanú hĺbku diery, a vŕtať kolmo. Dodržanie montážnych parametrov: okrem vzdialeností (cmin, smin) a hĺbky kotvenia (hef) je dôležité dbať aj na minimálnu hrúbku betónového prvku (hmin). Ak je predpísaný uťahovací moment pre mechanické kotvy, vždy použite momentový kľúč.

Časté otázky a odporúčania

• Existuje jedna "najlepšia" kotva? Neexistuje jedna "najlepšia" kotva pre všetky situácie. Pre rýchlu montáž a okamžité zaťaženie sú dobré mechanické kotvy.
• Môžem použiť obyčajné skrutky do betónu? Nie, obyčajné skrutky nie sú navrhnuté pre betón a nebudú v ňom držať bezpečne.
• Aká hlboká má byť diera pre kotvu? Hĺbka (odborne efektívna kotevná hĺbka hef) je veľmi dôležitá pre pevnostné parametre kotvy. Závisí od typu a veľkosti kotvy. Presnú minimálnu hĺbku nájdete vždy v návode od výrobcu alebo v technickom liste (ETA).
• Potrebujem špeciálny vrták? Áno, potrebujete vrták určený špeciálne pre betón (zvyčajne s tvrdokovovým hrotom). Bežné vrtáky do dreva alebo kovu si s betónom neporadia.
• Ako blízko okraja betónu môžem kotviť? Toto je kritické! Každá kotva potrebuje určitú minimálnu vzdialenosť od okraja. Táto okrajová vzdialenosť (cmin) je iná pre rôzne kotvy. Ak kotvu umiestnite príliš blízko, betón sa môže pri zaťažení odlomiť.
• Čo ak narazím pri vŕtaní na výstuž? Je to bežné, betón býva vystužený oceľovými tyčami. Ak narazíte na tvrdý odpor, pravdepodobne ste trafili výstuž. Nepokúšajte sa ju nasilu prevŕtať bežným vrtákom. Najlepšie je dieru o kúsok posunúť.
• Je čistenie vyvŕtanej diery naozaj také dôležité? ÁNO, ABSOLÚTNE! Najmä pri chemických kotvách je to najdôležitejší krok montáže. Prach bráni spojeniu kotvy s betónom. Zle vyčistená diera môže znížiť nosnosť o desiatky percent!
• Ako dlho trvá tuhnutie chemickej kotvy? Čas tuhnutia (kedy môžete kotvu zaťažiť) závisí od typu živice a hlavne od teploty betónu. V teple to môže byť pol hodina, v chlade aj niekoľko hodín. Presné časy pre rôzne teploty sú vždy uvedené na obale alebo v ETA.

Správne kotvenie nie je veda, ale vyžaduje si pozornosť a dodržanie postupov. Výber správnej kotvy podľa podkladu, zaťaženia a prostredia, spolu s precíznou montážou podľa návodu výrobcu (ETA), sú základom bezpečného a trvácneho spoja. Používaj certifikované produkty a nepodceňuj žiadny krok - najmä nie čistenie diery pri chemických kotvách.
