Elektromerový Rozvádzač Pre Dva Elektromery: Technické Podmienky a Správne Zapojenie

Výber správneho elektromerového rozvádzača je kľúčovým krokom pri realizácii elektrickej prípojky k vášmu domu, chate alebo inému objektu. Tento komponent slúži nielen ako "meracie miesto" pre váš elektromer, ale zároveň predstavuje aj hlavný istič a centrálny bod pre pripojenie celej vašej elektroinštalácie. Vzhľadom na jeho dôležitosť a zodpovednosť, ktorú so sebou nesie, je nevyhnutné pristupovať k jeho výberu s náležitou starostlivosťou a informovanosťou. Proces výberu nie je len o estetike či cene, ale predovšetkým o dodržaní prísnych technických noriem, pripájacích podmienok konkrétnej distribučnej spoločnosti a zabezpečení bezpečnej a spoľahlivej prevádzky vašej elektrickej siete.

Úvod: Čo je elektromerový rozvádzač a prečo je dôležitý?

Elektromerový rozvádzač, často označovaný aj ako "skriňa na elektromer" alebo "meracia skrinka", je špecializovaná elektrická skriňa navrhnutá na bezpečné a funkčné umiestnenie elektromera, hlavného ističa a ďalšieho potrebného elektroinštalačného materiálu. Jeho hlavnou úlohou je zabezpečiť presné meranie spotreby elektrickej energie a zároveň poskytnúť prvotnú ochranu celej inštalácie pred prepätím a preťažením pomocou hlavného ističa.

Základné funkcie elektromerového rozvádzača:

• Meranie spotreby: Umožňuje inštaláciu elektromera, ktorý zaznamenáva množstvo spotrebovanej elektrickej energie.
• Hlavné istenie: Obsahuje hlavný istič, ktorý slúži ako prvá a najdôležitejšia úroveň ochrany celej elektroinštalácie. V prípade poruchy alebo preťaženia siete istič automaticky preruší dodávku elektriny.
• Pripojovací bod: Slúži ako rozhranie medzi verejnou distribučnou sieťou a vnútornou elektroinštaláciou objektu.
• Ochrana: Chráni citlivé meracie a spínacie prvky pred poveternostnými vplyvmi, mechanickým poškodením a neoprávneným zásahom.

Vzhľadom na tieto funkcie je zrejmé, že elektromerový rozvádzač nie je možné vyrobiť "na kolene" alebo improvizovať. Musí spĺňať prísne technické normy a špecifické požiadavky distribučnej spoločnosti, ktorá prevádzkuje elektrickú sieť vo vašej lokalite. Po zložení musí prejsť skúškami a výrobca k nemu musí vydať aj vyhlásenie o zhode s normami a protokol o kusovej skúške. Naši dodávatelia, ako napríklad SFOS Rimavská Sobota, pre vás elektromerové rozvádzače vyrábajú a zdokonaľujú vyše 30 rokov, sú skúšané v EZÚ Praha a majú certifikáciu ISO 14001 a ISO 9001, čo zaručuje kvalitu a spoľahlivosť.

Kľúčové aspekty výberu elektromerového rozvádzača

Pri výbere správnej skrinky na elektromer je potrebné zvážiť viacero faktorov, ktoré zabezpečia jej kompatibilitu a funkčnosť.

Výber podľa distribučnej oblasti

Jedným z najdôležitejších kritérií pri výbere elektromerového rozvádzača je jeho kompatibilita s distribučnou spoločnosťou vo vašej lokalite. Na Slovensku pôsobí niekoľko distribučných spoločností, pričom každá z nich má svoje vlastné technické pripájacie podmienky a špecifické požiadavky na usporiadanie a zapojenie elektromerových rozvádzačov. Pre Západoslovenskú distribučnú (ZSD) a Východoslovenskú distribučnú (VSD) sú k dispozícii modely, ktoré spĺňajú tzv. "spoločné technické pripájacie podmienky". Pre oblasť Stredoslovenskej distribučnej (SSD) sú tiež dostupné špecifické certifikované rozvádzače.

Je dôležité si uvedomiť, že distribučné spoločnosti sa starajú o prevádzku rozvodnej siete, zatiaľ čo dodávateľom elektriny, ktorý vám posiela faktúry, môže byť iná spoločnosť (napríklad ZSE, SPP, Magna, Elgas a iné). Požiadavky na elektromerový rozvádzač sa však viažu práve na distribučnú spoločnosť. Preto si musíte zistiť, aká distribučná spoločnosť pôsobí vo vašej lokalite a vybrať rozvádzač certifikovaný pre danú oblasť.

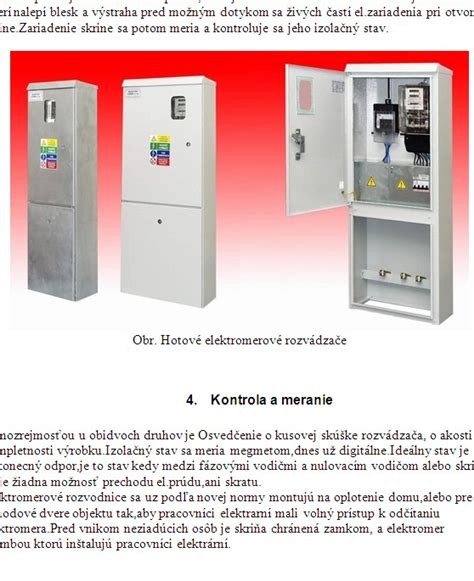

Typy montáže a umiestnenie

Umiestnenie skrinky na elektromer (elektromerového rozvádzača) odsúhlasuje distribučná spoločnosť tým, že vám schváli projekt. Skrinka na elektromer musí byť umiestnená na hranici pozemku, na verejne prístupnom mieste. Existujú štyri hlavné typy montáže:

• Nástenné elektromerové rozvádzače: Tieto rozvádzače sú určené na montáž na povrch steny. Sú vhodné tam, kde je možnosť pripevnenia na pevnú konštrukciu v súlade s požiadavkami distribučnej spoločnosti.
• Zapustené (pod omietku) elektromerové rozvádzače: Tieto rozvádzače sa montujú priamo do steny alebo do múrika. Vyžadujú stavebné úpravy, ale poskytujú elegantnejší vzhľad a lepšiu ochranu. Sú ideálne pre moderné stavby alebo rekonštrukcie.
• Pilierové elektromerové rozvádzače: Tieto rozvádzače sú špeciálne navrhnuté na montáž do zeme. Zvyčajne majú v spodnej časti tzv. "zemný diel" v tvare písmena U, ktorý zabezpečuje ich stabilitu. Sú vhodné pre miesta, kde nie je možné použiť iné typy montáže, alebo kde sa plánuje osadenie priamo do terénu.
• Rozvádzače na plot či múrik: Niektoré typy rozvádzačov sú prispôsobené na montáž priamo do plota alebo na múrik, čím sa efektívne integrujú do oplotenia pozemku.

Ak nebude skrinka na elektromer do steny či do plotu zamurovaná, musíte ju pripevniť na nejaký podstavec či konštrukciu, nemôže voľne visieť. Pri výbere typu montáže zohľadnite nielen požiadavky distribučnej spoločnosti, ale aj stavebné možnosti vášho pozemku a celkový dizajn okolia. Káble na prípojky totiž nie sú najtenšie a nemali by ste ich ohýbať do ostrých uhlov, aby ste nepoškodili izoláciu. Na vytvorenie ohybu teda potrebujete určitý priestor.

Počet fáz a taríf

Od počtu fáz závisí, či potrebujete 1-fázovú alebo 3-fázovú prípojku, a teda aj jednofázový alebo trojfázový elektromerový rozvádzač. Jednofázové elektromerové rozvádzače sú určené pre objekty s nízkou spotrebou elektriny, ako sú garáže, chaty, malé rodinné domy alebo predajné stánky. Trojfázové elektromerové rozvádzače sú štandardom pre väčšinu rodinných domov, komerčných a priemyselných budov s vyššou spotrebou elektrickej energie.

Ďalším dôležitým faktorom je potreba dvojtarifného merania. Jednotarifné meranie znamená, že cena za elektrickú energiu je počas celého dňa rovnaká. Tento typ je vhodný pre objekty, kde sa elektrina nevyužíva na intenzívne vykurovanie alebo nabíjanie elektromobilov. Naopak, dvojtarifné meranie umožňuje využívať nízku (lacnejšiu) sadzbu elektriny počas denných hodín (tzv. "nočný prúd") a počas víkendov. Aby ste ju mohli využiť, budete potrebovať dvojtarifný elektromerový rozvádzač. Elektromerová skrinka totiž na to musí byť prispôsobená, musí mať priestor na osadenie modulu hromadného diaľkového ovládania (HDO) a na svorky. Toto riešenie je ideálne pre domácnosti, ktoré využívajú elektrické vykurovanie, nabíjajú elektromobily, alebo majú iné vysoké energetické nároky počas nízkej tarify. Odporúčame konzultovať potrebu dvojtarifného merania s projektantom elektroinštalácie alebo kvalifikovaným elektrikárom.

Materiál a odolnosť

Väčšina moderných elektromerových rozvádzačov je vyrobená z plastu plneného sklenenými vláknami (napríklad tvrdený polyester so sklolaminátom). Tento materiál je obľúbený pre svoju dobrú elektrickú izoláciu, samozhášavosť a odolnosť voči poveternostným vplyvom, ako je intenzívny dážď či krupobitie. Jedinou nevýhodou plastových skriniek môže byť, že po niekoľkých rokoch vystavenia priamemu slnečnému žiareniu sa na ich povrchu môžu objaviť tmavšie škvrny. Dôležité však je, že tieto zmeny vzhľadu nemajú vplyv na pevnosť a funkčnosť materiálu.

Elektromerový rozvádzač pre dva (a viac) elektromery

V prípadoch, ako sú dvojdomy, bytové domy, skupiny garáží alebo viaceré nájomné priestory, môže byť ekonomicky výhodnejšie použiť jeden elektromerový rozvádzač pre viacero elektromerov. Existuje totiž elektromerový rozvádzač pre 2 elektromery, pre 3 elektromery či dokonca pre 4 aj viac elektromerov. Veľkou výhodou je, že ušetríte na samotnom rozvádzači, ktorý je lacnejší ako samostatné elektromerové skrine.

Príklady dvojelektromerových rozvádzačov

Pre ilustráciu si môžeme pozrieť konkrétne typy rozvádzačov pre dva elektromery:

• Elektromerový rozvádzač SEZ RED3i (VSD): Tento rozvádzač od slovenského výrobcu SEZ Krompachy je určený pre oblasť Východného Slovenska (VSD). Umožňuje dvojtarifné meranie, takže s ním môžete využiť lacný nočný prúd - napríklad na vykurovanie, nabíjanie elektromobilu a pod. Materiál je klasický tvrdený polyester, ktorý je samozhášavý a odolá aj intenzívnemu dažďu a krupobitiu. Môžete ho upevniť do plota, na stenu alebo zamurovať do steny či do plota. Tento elektromerový rozvádzač sa hodí pre dvojdomy s elektrickým vykurovaním alebo 2 odberné miesta blízko pri sebe, čo je lacnejšie riešenie ako 2 samostatné rozvádzače. Rozvádzač neobsahuje istič, musíte ho dokúpiť (max. je 63 A).
• Elektromerový rozvádzač SFOS 2E1RP/F+ZD900: Tento trojfázový jednotarifný rozvádzač je určený pre trojfázové elektrické prípojky s dvoma odbernými miestami - má priestor pre 2 elektromery. Hodí sa pre domy, firmy či iné typy budov, kde nepotrebujete využívať lacnejšiu elektrinu v nízkej sadzbe (tzv. nočný prúd) napríklad na vykurovanie. Rýchla montáž a bezproblémový servis sú zabezpečené robustnými mosadznými svorkami, ktoré sú odolné a znesú až 100 A. Rozvádzač dodávame bez hlavných ističov - osadíme ich na vaše želanie.

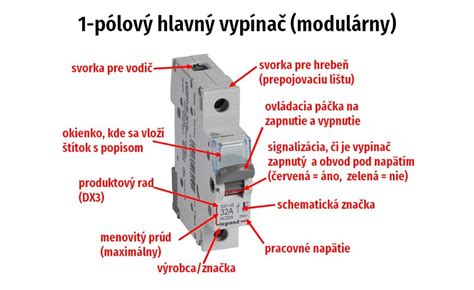

Hlavný istič a jeho voľba

Je nevyhnutné zdôrazniť, že hlavný istič nie je štandardnou súčasťou väčšiny dodávaných elektromerových rozvádzačov a musíte si ho dokúpiť samostatne. Pri výbere hlavného ističa sa musíte riadiť hodnotou, ktorú vám schválila distribučná spoločnosť elektriny, pretože rôzne domy či budovy ho môžu mať rôzny. Pre domy či malé objekty bez vykurovania elektrinou sa používa najčastejšie trojfázový 25 A istič s charakteristikou B. Ak má dom väčší odber, môže byť istič väčší. Hlavný istič musí byť plombovateľný vo vypnutom stave. Ak budete mať hlavný istič silnejší než 25 A, dajte si pozor na max. prúd, aký znesú vodiče.

Technické podmienky a proces pripojenia

Pripojenie elektrickej prípojky a inštalácia elektromerového rozvádzača je proces, ktorý si vyžaduje dodržanie stanovených krokov a technických podmienok.

Proces žiadosti a zmluvy

1. Vyklikanie online žiadosti: Treba si otvoriť stránku distribučnej spoločnosti pre oblasť, pod ktorú spadáte (Západoslovenská, Stredoslovenská, Východoslovenská distribučná). Tam bude potrebné vypísať adresu budúceho odberného miesta (väčšinou sa používa číslo parcely, ak to ešte nemá adresu) a štandardné údaje ako meno, priezvisko, adresa, kontakt a pod. Potom nasleduje výber, či sa bude jednať o jednofázovú alebo trojfázovú prípojku (klasika je trojfázová), amperáž hlavného ističa (štandardne sa používa trojfázový 25A) a meranie (jedno/dvojtarifné, dvojtarifné = meranie aj nočného prúdu).
2. Návrh zmluvy o pripojení: Do 30 dní od doručenia žiadosti Vám pošle distribučná spoločnosť návrh zmluvy o pripojení odberného elektrického zariadenia žiadateľa do distribučnej sústavy.
3. Projektová dokumentácia: Bude potrebné si dať vypracovať projektovú dokumentáciu k elektrickej prípojke. Väčšinou sa to rieši cez elektrikára, ktorého si treba zavolať na obhliadku miesta budúcej elektrickej prípojky, alebo cez projektantskú spoločnosť.
4. Podpis zmluvy: Ak nebudú mať k projektovej dokumentácii žiadne námietky, pristúpite k podpisu zmluvy o pripojení, ktorý sa dá realizovať aj elektronicky cez distribučný portál. Zmluvu treba podpísať najneskôr do 75 kalendárnych dní od podania žiadosti.
5. Úhrada poplatku: V zmluve o pripojení budete mať vyčíslený aj poplatok za pripojenie. Po uhradení poplatku môžete považovať zmluvu za uzatvorenú.

Príprava odberného miesta a výkopové práce

V rámci prípravy odberného miesta je potrebné ohlásenie drobnej stavby na príslušnom úrade. Ak cez vaše budúce odberné miesto idú nejaké iné káble distribučnej spoločnosti, je potrebné si dať vytýčiť trasu daných káblov. Žiadosť o vytýčenie existujúceho NN vedenia je možné podať takisto online cez distribučný portál. Ak už budete mať jestvujúce trasy vytýčené (zvyčajne 7-10 kalendárnych dní), môžete pristúpiť k výkopovým prácam. Jama (kanál) na uloženie prípojkového kábla sa kope zvyčajne do hĺbky 80 cm a šírka býva zvyčajne 20 - 30 cm.

Uzemnenie elektromerového rozvádzača

Elektromerový rozvádzač musí byť riadne uzemnený a jeho zemný odpor nesmie presiahnuť hodnotu 5 Ohm. Uzemnenie sa zvyčajne vykonáva pomocou zemniaceho pásu, ktorý sa ukladá na dno výkopu v dostatočnej vzdialenosti od silového vodiča. Pásovina sa taktiež ukladá do jamy pri elektrický kábel a tesne (cca 30-40cm) pri elektromerovom rozvádzači na ňu treba napojiť guľatinu a nechať ju trčať pri mieste, kde bude elektromerový rozvádzač osadený.

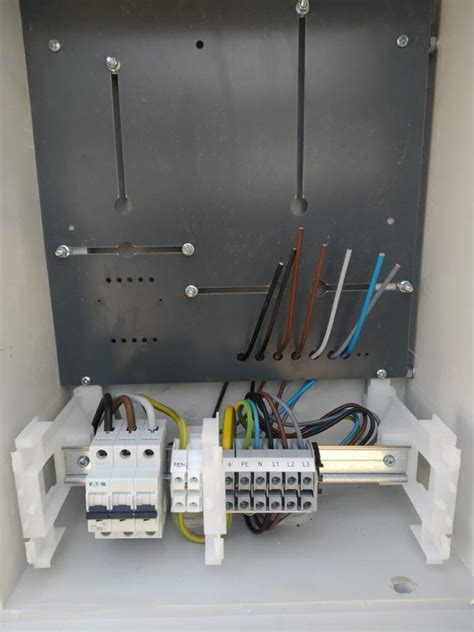

Zapojenie káblov

Kábel odporúčame dať do chráničky, ktorá chráni kábel pred mechanickým poškodením. Ako prívodný kábel ku elektromerovému rozvádzaču sa v drvivej väčšine používa hliníkový kábel s označením AYKY. Ak budete mať jednotarifné meranie, ukladáte iba hlavný prívodný kábel. Ak budete mať dvojtarifné meranie (meranie aj nočného prúdu), ku hlavnému prívodnému káblu ukladáte ešte aj druhý kábel (väčšinou CYKY-J3x1,5). Po uložení káblov a uzemnenia treba výkop zasypať asi cca 20 cm vrstvou hliny. Po tejto vrstve sa ukladá výstražná fólia, ktorá signalizuje, že pod ňou je uložený elektrický kábel.

Keď elektromerový rozvádzač osadíte, je doňho potrebné pripojiť kábel (káble, ak sa jedná o dvojtarif) a uzemnenie. Tieto všetky úkony odporúčame zveriť do rúk elektrikárovi, ktorý Vám bude elektrickú prípojku realizovať/zapájať a dávať k nej revíziu, ktorú budete musieť doložiť elektrárňam.

Revízia a kontrola

Po zhotovení technickej časti elektrickej prípojky je nevyhnutné vykonať Odbornú Prehliadku a Odbornú Skúšku (Revíziu). Tieto úkony musia byť vykonané oprávnenou osobou a výsledkom je protokol o revízii, ktorý potvrdzuje súlad inštalácie s platnými normami a predpismi. Distribučná spoločnosť na základe informácie od Vás o pripravenosti odberného miesta zrealizuje vybudovanie elektroenergetického zariadenia potrebného na pripojenie do distribučnej sústavy a namontuje Vám elektromer. Potom Vám už zostáva iba posledný krok a to výber dodávateľa elektrickej energie.

Výška umiestnenia elektromerového rozvádzača a prístupnosť

Správne umiestnenie a technické zabezpečenie elektromerového rozvádzača je kľúčové pre bezpečnú a spoľahlivú distribúciu elektrickej energie. Norma STN 33 3320 definuje navrhovanie, zriaďovanie a rekonštrukcie elektrických prípojok a stanovuje podmienky pre pripojenie elektrických prípojok na rozvodné zariadenia dodávateľa elektriny.

Požiadavky noriem na výšku

Podľa platných noriem musí byť elektromerový rozvádzač umiestnený v oplotení alebo na hranici pozemku tak, aby bol kedykoľvek prístupný. Toto ustanovenie zabezpečuje možnosť vykonávania pravidelných kontrol, údržby a prípadných opráv zo strany prevádzkovateľa distribučnej sústavy. Pre bezpečné vykonávanie obsluhy a prác musí byť pred prípojkovou skriňou zabezpečený voľný priestor s minimálnou šírkou 0,8 metra.

Pri zriaďovaní novej prípojky platí, že spodný okraj elektromerového rozvádzača má byť minimálne 0,6 metra nad definitívne upraveným terénom. Ak sa na pripojenie objektu použije elektromerový rozvádzač s prípojkovou skriňou, je potrebné dodržať ustanovenie čl. 4.6.8 normy [304], aby najmenšia výška stredu okienka elektromera bola 0,7 metra nad definitívne upraveným terénom. V budovách, kde sú umiestnené elektromery v spoločnom rozvádzači, je to výška 700 - 1 700 mm od podlahy.

Faktory ovplyvňujúce výšku inštalácie

Hoci existujú štandardizované odporúčania, optimálna výška umiestnenia elektromerového rozvádzača môže byť ovplyvnená aj ďalšími faktormi:

• Typ rozvodnej skrine: Veľkosť a usporiadanie vnútra rozvodnej skrine môže ovplyvniť jej optimálnu výšku.
• Použitie priestoru: V priemyselných priestoroch sa odporúča umiestniť rozvodnú skriňu vyššie od podlahy; v domácnostiach, kde je dôležitý estetický vzhľad, sa môže zvoliť nižšia výška.
• Prístupnosť: Rozvodná skriňa by mala byť ľahko prístupná pre elektrikárov a iných kvalifikovaných pracovníkov.
• Bezpečnosť: Skriňa by mala byť umiestnená tak, aby bola chránená pred poškodením vodou, prachom a inými nečistotami. V priestoroch s deťmi by mala byť umiestnená mimo ich dosahu.
• Ergonómia: Výška by mala umožňovať pohodlnú prácu s prvkami vnútri skrine bez zbytočného ohýbania alebo naťahovania.

Prehľad dvojelektromerových rozvádzačov

Nasledujúca tabuľka porovnáva kľúčové parametre vybraných elektromerových rozvádzačov pre dva elektromery, ktoré sú dostupné na slovenskom trhu.

Bezpečnosť a zásahy do elektromera

Je mimoriadne dôležité dodržiavať bezpečnostné predpisy a rešpektovať plombovanie elektromera a hlavného ističa. Elektromer a hlavný istič sú plombované komponenty. Akékoľvek neoprávnené zásahy do plombovanej časti vám môžu spôsobiť sankcie od distribútora elektriny. Preto je absolútne nevyhnutné, aby montáž elektromerového rozvádzača, pripojenie elektromera a hlavného ističa vykonával len kvalifikovaný elektrotechnik. Sami do elektromera a hlavného ističa nezasahujte - nielenže vás to môže nepríjemne kopnúť a dokonca zabiť.
