Potrubie z rúrok závitových, bezšvových, bežných, nízkotlakových s menovitou svetlosťou DN 20 predstavuje špecifický typ potrubných systémov, ktorý nachádza uplatnenie v širokej škále priemyselných a rezidenčných aplikácií. Tieto rúrky sú navrhnuté pre spoľahlivý prenos médií pod nízkym tlakom, pričom ich bezšvová konštrukcia a závitové spoje zaručujú odolnosť a jednoduchú montáž.
Závitové pripojenie

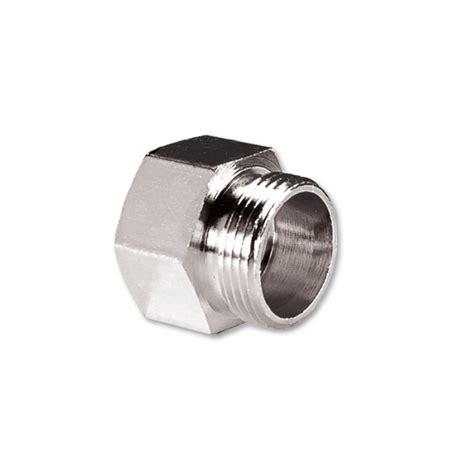

Jednou z kľúčových vlastností tohto typu potrubia je jeho závitové pripojenie. Závity umožňujú rýchlu a relatívne jednoduchú montáž a demontáž potrubných úsekov bez potreby špeciálneho zvárania. Pre DN 20 sa najčastejšie používajú rúrkové závity podľa normy EN ISO 228-1, známe aj ako G-závity alebo BSPP/BSPT. Tieto závity zabezpečujú tesné a pevné spojenie pri správnom použití tesniacich materiálov, ako sú teflónové pásky alebo tesniace tmely.
Bezšvové rúrky
Charakteristika "bezšvové" znamená, že rúrky nie sú vyrábané zváraním pozdĺžneho švu, ale sú tvorené z jedného kusu kovu, obvykle valcovaním alebo ťahaním za tepla či za studena. Tento výrobný proces eliminuje potenciálne slabé miesta spojené so zváranými švami, čím sa zvyšuje pevnosť, odolnosť voči tlaku a celková spoľahlivosť potrubia. Bezšvové rúrky sú obzvlášť vhodné pre aplikácie, kde je kladený dôraz na integritu materiálu a dlhú životnosť.
Bežné aplikácie
Tieto bežné nízkotlakové rúrky DN 20 sa často využívajú v rôznych systémoch. Typické aplikácie zahŕňajú rozvody vody a vykurovania v domácnostiach, malé priemyselné inštalácie, systémy stlačeného vzduchu (s nízkym tlakom), hydraulické okruhy s nízkymi tlakmi, ako aj v strojárstve pre prenos mazív alebo chladiacich kvapalín.
Výrobný proces bezšvíkových rúr TenarisBayCity
Nízkotlakové použitie
Prívlastok "nízkotlakové" indikuje, že potrubie je určené pre prevádzkové tlaky, ktoré sú relatívne nízke v porovnaní s vysokotlakovými systémami. Aj keď presná definícia sa môže líšiť, v kontexte týchto rúrok sa zvyčajne hovorí o tlakoch do niekoľkých barov (napríklad do 10-16 barov), čo je dostatočné pre väčšinu štandardných inštalácií v budovách a menších priemyselných prevádzkach. Dôležité je vždy dodržať maximálny povolený prevádzkový tlak špecifikovaný výrobcom a príslušnými normami.
Menovitá svetlosť DN 20
Menovitá svetlosť DN 20 (Diameter Nominal 20) odkazuje na približný vnútorný priemer rúrky v milimetroch. Hoci skutočný vnútorný priemer sa môže mierne líšiť v závislosti od hrúbky steny, DN 20 je štandardizovaná hodnota pre dimenzovanie potrubných komponentov. Rúrky s DN 20 sú pomerne malé, čo ich predurčuje na rozvody, kde nie sú potrebné veľmi vysoké prietoky, ale skôr presné distribúcie média na kratšie vzdialenosti alebo do koncových spotrebičov. Sú ideálne pre odbočky z väčších rozvodov alebo ako hlavné rozvody v menších systémoch.
Materiály a normy
Pre výrobu bezšvových závitových nízkotlakových rúrok DN 20 sa najčastejšie používajú ocele, napríklad uhlíkové ocele podľa noriem EN 10255 alebo EN 10216. Tieto normy definujú požiadavky na materiál, rozmery, tolerancie a skúšky rúrok. Dôležité je dbať na správnu voľbu materiálu podľa prepravovaného média a prevádzkových podmienok, ako je teplota a korozívnosť prostredia.
Výhody a nevýhody
Medzi hlavné výhody potrubia DN 20 s týmito vlastnosťami patrí:
- Jednoduchá a rýchla inštalácia: Závitové spoje minimalizujú potrebu špeciálneho náradia a zvárania.
- Vysoká spoľahlivosť: Bezšvová konštrukcia znižuje riziko netesností a mechanických porúch.
- Dobrá odolnosť proti tlaku a teplote: V rámci nízkotlakových aplikácií poskytujú dostatočnú rezervu.
- Široká dostupnosť: Bežné typy a DN 20 sú štandardné a ľahko dostupné.
Nevýhody môžu zahŕňať:
- Obmedzenie na nízkotlakové aplikácie: Nie sú vhodné pre vysoké tlaky.
- Potreba precízneho tesnenia závitov: Nesprávne tesnenie môže viesť k únikom.
- Vyššia hmotnosť: V porovnaní s niektorými plastovými systémami.
Inštalácia a údržba
Inštalácia závitového potrubia vyžaduje pozornosť k detailom. Predovšetkým je nutné správne pripraviť závity - musia byť čisté a nepoškodené. Použitie vhodného tesniaceho materiálu je kritické pre dosiahnutie vodotesného alebo plynotesného spoja. Pri uťahovaní závitov je dôležité použiť primeranú silu, aby sa predišlo pretrhnutiu závitu alebo poškodeniu tesnenia. Pravidelná vizuálna kontrola spojov a potrubia môže pomôcť včas identifikovať potenciálne problémy, ako sú korózia alebo netesnosti.
