Uhlíková oceľ je zliatinou železa a uhlíka, pričom obsah uhlíka sa zvyčajne pohybuje od 0,05% do 2,0%. Množstvo uhlíka v oceli ovplyvňuje jeho vlastnosti, napríklad pevnosť, tvrdosť a ťažnosť. Rúry z uhlíkovej ocele sú široko používané v rôznych priemyselných odvetviach, ako je ropa a plyn, stavebníctvo a výroba. Hoci uhlíková oceľ má dobré vlastnosti, ako je húževnatosť a trvanlivosť, je stále náchylná na koróziu a iné formy poškodenia, najmä ak je vystavená drsnému prostrediu.
Kľúčové normy pre potrubia z uhlíkovej ocele
Existuje niekoľko kľúčových štandardov, ktoré riadia výrobu a používanie potrubí uhlíkovej ocele.
Normy ASTM
Americká spoločnosť pre testovanie a materiály (ASTM) má súbor štandardov pre rúry z uhlíkovej ocele. Jeden z najznámejších je ASTM A106 Pipe. ASTM A106 sa používa pre plynulé rúry z uhlíkovej ocele pre servis s vysokou teplotou. Potrubia ASTM A106 sú rozdelené do troch stupňov: A, B a C. Stupeň A má najnižší obsah uhlíka a je vhodný pre aplikácie s nižšou teplotou. Stupeň B je najbežnejšie používaná známka, ktorá ponúka dobrú rovnováhu sily a ťažkosti.
Normy API
Americký ropný inštitút (API) má tiež normy pre rúry z uhlíkovej ocele, najmä pre ropný a plynárenský priemysel. Oceľové potrubie API 5L je všeobecne uznávaný štandard. Potrubia API 5L sa dodávajú v rôznych stupňoch, ako sú x42, x52, x60 atď. Čísla predstavujú minimálnu výnosovú pevnosť potrubia v tisíckach libier na štvorcový palec (KSI). Napríklad potrubie X52 má minimálnu pevnosť výťažku 52 ksi.
Okrem štandardov ASTM a API existujú aj medzinárodné normy, ako je ISO (Medzinárodná organizácia pre štandardizáciu). Všetky rúry a tvarovky sú vyrobené z uhlíkovej ocele č.1.0034 podľa normy DIN EN 10305, ktorá je z vonkajšej strany galvanicky pozinkovaná.
Chemické zloženie a mechanické vlastnosti
Chemické zloženie potrubí uhlíkovej ocele je starostlivo kontrolované. Ako už bolo uvedené, obsah uhlíka je kľúčovým faktorom. Ale aj iné prvky ako mangán, síra, fosfor a kremík tiež hrajú dôležité úlohy.
V normách sú tiež špecifikované mechanické vlastnosti, ako je pevnosť výťažku, pevnosť v ťahu a predĺženie. Pevnosť výnosu je napätie, pri ktorom oceľ začína plasticky deformovať. Pevnosť v ťahu je maximálne napätie, ktoré oceľ vydrží pred zlomením. Predĺženie meria schopnosť ocele natiahnuť sa pred poruchou. Materiálové normy a triedy pre oceľové rúry, ako napríklad ASTM A106 trieda B, API 5L trieda B atď. Tieto normy špecifikujú chemické zloženie a fyzikálne vlastnosti rúry.
Rozmerové požiadavky a dimenzovanie potrubia
Normy tiež definujú rozmerové požiadavky rúr z uhlíkovej ocele, vrátane vonkajšieho priemeru, hrúbky steny a dĺžky. Vonkajší priemer a hrúbka steny sú rozhodujúce pre zabezpečenie správneho prispôsobenia a výkonu v zamýšľanej aplikácii.
Správny opis veľkosti oceľovej rúry musí zahŕňať niekoľko kľúčových parametrov: Vonkajší priemer (OD), Hrúbka steny (WT), Dĺžka, Materiál, Normy a Číslo plánu (Schedule).

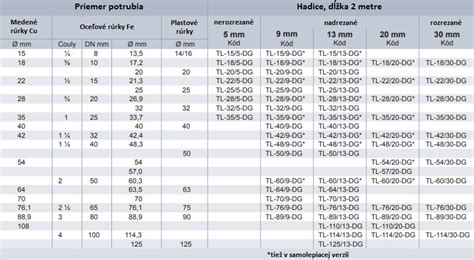

Menovitá Veľkosť Potrubia (NPS) a Menovitý Priemer (DN)
Vonkajší priemer oceľovej rúry je zvyčajne vyjadrený ako menovitý priemer (DN) alebo menovitá veľkosť rúry (NPS). NPS je menovitá veľkosť v palcoch, zatiaľ čo DN je menovitý priemer v milimetroch. Prevodný vzťah je relatívne jednoduchý: hodnota DN sa rovná hodnote NPS vynásobenej číslom 25,4 (mm/palec), čím sa výsledok zaokrúhli. V praxi je korešpondencia medzi normami NPS a DN založená skôr na štandardizovaných tabuľkách rozmerov, ktoré boli stanovené. Dimenzie, ktorými sú všetky komponenty označované, zodpovedajú vonkajšiemu priemeru rúry.
Hrúbka steny a číslo rozvrhu (Schedule)
Hrúbka steny potrubia priamo ovplyvňuje vnútorné rozmery a hmotnosť potrubia. Hrúbka steny je dôležitá, pretože určuje veľkosť vnútorného tlaku, ktorému potrubie odolá. Pri potrubiach štandardnej veľkosti je hrúbka steny často spojená s typovým označením potrubia, napr. typovým označením 40 alebo typovým označením 80, kde väčšie hodnoty označujú hrubšie steny.
Rozmerové normy pre rúry z uhlíkovej a nehrdzavejúcej ocele sa riadia najmä normami ASME B36.10M (uhlíková a legovaná oceľ) a B36.19M (rúry z nehrdzavejúcej ocele). Tabuľky veľkostí potrubí a tabuľky hmotnostných tried (WGT) poskytujú štandardizovaný spôsob opisu hrúbky stien potrubí podľa rôznych príloh, ako aj klasifikáciu hmotnostných tried, ako sú STD, XS, XXS a ďalšie.
Číslo plánu (Schedule), bežne ako napríklad Schedule 40 a 80, sa vzťahuje na štandardnú a vystuženú hrúbku steny potrubia pre daný vonkajší priemer. Vďaka svojej schopnosti odolávať typickým tlakom sú oceľové rúry triedy 40 a 80 bežne potrebné v rôznych odvetviach. Rúry všetkých priemerov sú dodávané v 6 metrov dlhých tyčiach. Dĺžka oceľovej rúry môže byť pevná alebo náhodná v závislosti od požiadaviek výroby a aplikácie. Bežné dĺžky sú 6 metrov a 12 metrov.
Nasledujúce tabuľky poskytujú prehľad rozmerov potrubí pre Schedule 40 a Schedule 80:
| NPS | Vonkajší priemer (palce) | Vnútorný priemer (palce) | Hrúbka steny (palce) | Hmotnosť (lb/ft) |
|---|---|---|---|---|
| 1/8 | 0,405" | 0,269" | 0,068" | 0,24 libry/stopu |
| 1/4 | 0,540" | 0,364" | 0,088" | 0,42 libry/stopu |
| 3/8 | 0,675" | 0,493" | 0,091" | 0,57 libry/stopu |
| 1/2 | 0,840" | 0,622" | 0,109" | 0,85 libry/stopu |
| 3/4 | 1,050" | 0,824" | 0,113" | 1,13 libry/stopu |
| 1 | 1,315" | 1,049" | 0,133" | 1,68 lb/ft |
| 1 1/4 | 1,660" | 1,380" | 0,140" | 2,27 libry/stopu |
| 1 1/2 | 1,900" | 1,610" | 0,145" | 2,72 libry/stopu |
| 2 | 2,375" | 2,067" | 0,154" | 3,65 libry/stopu |
| 2 1/2 | 2,875" | 2,469" | 0,203" | 5,79 libier/stopu |
| 3 | 3,500" | 3,068" | 0,216" | 7,58 libier/stopu |
| 3 1/2 | 4,000" | 3,548" | 0,226" | 9,11 libier/stopu |
| 4 | 4,500" | 4,026" | 0,237" | 10,79 libier/stopu |
| 5 | 5,563" | 5,047" | 0,258" | 14,62 libier/stopu |
| 6 | 6,625" | 6,065" | 0,280" | 18,97 libier/stopu |
| 8 | 8,625" | 7,981" | 0,322" | 28,55 libier/stopu |
| 10 | 10,750" | 10,020" | 0,365" | 40,48 libier/stopu |
| 12 | 12,75" | 11,938" | 0,406" | 53,52 libier/stopu |
| 14 | 14,000" | 13,124" | 0,438" | 63,50 libier/stopu |
| 16 | 16,000" | 15,000" | 0,500" | 82,77 libier/stopu |
| 18 | 18,000" | 16,876" | 0,562" | 104,70 lb/ft |
| 20 | 20,000" | 18,812" | 0,594" | 123,10 lb/ft |
| 24 | 24,000" | 22,624" | 0,688" | 171,30 libier/stopu |
| NPS | Vonkajší priemer (palce) | Vnútorný priemer (palce) | Hrúbka steny (palce) | Hmotnosť (lb/ft) |
|---|---|---|---|---|
| 1/8 | 0,405" | 0,215" | 0,095" | 0,32 libry/stopu |
| 1/4 | 0,540" | 0,302" | 0,119" | 0,54 libry/stopu |
| 3/8 | 0,675" | 0,423" | 0,126" | 0,74 libry/stopu |
| 1/2 | 0,840" | 0,546" | 0,147" | 1,09 libry/stopu |
| 3/4 | 1,050" | 0,742" | 0,154" | 1,47 libry/stopu |
| 1 | 1,315" | 0,957" | 0,179" | 2,17 lb/ft |
| 1 1/4 | 1,660" | 1,278" | 0,191" | 3,00 libry/stopu |
| 1 1/2 | 1,900" | 1,500" | 0,200" | 3,63 libry/stopu |
| 2 | 2,375" | 1,939" | 0,218" | 5,02 libry/stopu |
| 2 1/2 | 2,875" | 2,323" | 0,276" | 7,66 libier/stopu |
| 3 | 3,500" | 2,900" | 0,300" | 10,25 libier/stopu |
| 3 1/2 | 4,000" | 3,364" | 0,318" | 12,50 libier/stopu |
| 4 | 4,500" | 3,826" | 0,337" | 14,98 libier/stopu |
| 5 | 5,563" | 4,813" | 0,375" | 20,78 libier/stopu |
| 6 | 6,625" | 5,761" | 0,432" | 28,57 libier/stopu |
| 8 | 8,625" | 7,625" | 0,500" | 43,39 libier/stopu |
| 10 | 10,750" | 9,562" | 0,594" | 64,42 libier/stopu |
| 12 | 12,75" | 11,374" | 0,688" | 88,63 libier/stopu |
| 14 | 14,000" | 12,500" | 0,750" | 106,10 lb/ft |
| 16 | 16,000" | 14,312" | 0,844" | 136,58 libier/stopu |
| 18 | 18,000" | 16,124" | 0,938" | 170,87 lb/ft |
| 20 | 20,000" | 17,938" | 1,031" | 208,92 lb/ft |
| 24 | 24,000" | 21,562" | 1,219" | 296,58 libier/stopu |
Úplný príklad popisu veľkosti oceľovej rúry by preto mohol byť „NPS 6 palcov, Schedule 40, ASTM A106 Grade B, Dĺžka 6 metrov“. To predstavuje oceľovú rúru s menovitým priemerom 6 palcov, Schedule 40, vyrobenú podľa noriem ASTM A106 triedy B a s dĺžkou 6 metrov.
Výrobný proces a kontrola kvality
Prvým krokom je skontrolovať suroviny. Oceľ použitá na výrobu potrubí musí spĺňať špecifikované chemické zloženie a požiadavky na kvalitu. Výrobný proces, či už je to bezšvová alebo zváraná produkcia rúr, je pozorne monitorovaná. Pre plynulé potrubia sú procesy ako piercing a valcovanie opatrne ovládané, aby sa zabezpečila rovnomerná hrúbka steny a dobrý povrchový povrch. V prípade zváraných potrubí je proces zvárania rozhodujúci.
Po vyrábaní rúr sa podrobia sérii konečných testov produktu. Tieto testy zahŕňajú hydrostatické testovanie, ktoré zahŕba vyplnenie potrubia vodou a tlakom na jeho kontrolu netesností a zabezpečenie toho, aby potrubie vydržalo určený tlak. Hladká povrchová úprava môže znížiť trenie a zlepšiť tok tekutín vo vnútri potrubia.
Povrchové úpravy pre zvýšenú odolnosť
Hoci uhlíková oceľ má dobré vlastnosti, ako je húževnatosť a trvanlivosť, je stále náchylná na koróziu a iné formy poškodenia, najmä ak je vystavená drsnému prostrediu. Preto je dôležitá povrchová úprava rúr z uhlíkovej ocele. Čierna jemná oceľová potrubie je typ rúrky z uhlíkovej ocele s povlakom čierneho oxidu. Tento povlak poskytuje určitú ochranu proti korózii, ale nemusí byť dostatočný pre vysoko korozívne prostredie. Existuje niekoľko efektívnych metód povrchovej úpravy na zvýšenie odolnosti:
- Galvanizácia - Táto povrchová úprava zahŕňa nanesenie vrstvy zinku na povrch rúr z uhlíkovej ocele. Galvanizácia poskytuje vynikajúcu ochranu proti korózii a hrdzi.
- Epoxidový náter - Epoxidový náter je typ farby, ktorá poskytuje ochrannú vrstvu rúram z uhlíkovej ocele. Je odolný voči chemikáliám a oderu, vďaka čomu je vhodný pre priemyselné aplikácie.
- Práškové lakovanie - Práškové lakovanie je typ povrchovej úpravy, ktorá zahŕňa aplikáciu suchého prášku na povrch rúr z uhlíkovej ocele. Prášok je elektrostaticky nabitý a priľne k povrchu potrubia. Potom sa pečie v peci, aby sa vytvoril ochranný a odolný povlak.
- Fosfátovanie - Fosfátovanie je chemická úprava, ktorá zahŕňa aplikáciu vrstvy fosfátu na povrch rúr z uhlíkovej ocele. Fosfátová vrstva poskytuje odolnosť proti korózii a zlepšuje priľnavosť farby a iných náterov.
- Eloxovanie - Eloxovanie je typ povrchovej úpravy, ktorá sa bežne používa na hliník, ale dá sa použiť aj na uhlíkovú oceľ. Ide o nanesenie oxidovej vrstvy na povrch potrubia, čím sa zlepší jeho odolnosť proti korózii a opotrebovaniu.
Praktické aplikácie a tipy na inštaláciu
Uhlíková oceľ sa používa pre rozvody kúrenia, vzduchu, solárnych systémov a v priemyselných aplikáciach. Je však nevhodná pre rozvody pitnej vody.
S uhlíkovou oceľou sa pracuje relatívne veľmi jednoducho - čiastkové úseky rozvodu kúrenia si môžete poskladať "nasucho" a na záver všetky tvarovky zalisovať. Vrelo doporučujeme použiť pre rozvody kúrenia v kotolniach (pripojenie akumulačných zásobníkov, bojlerov, čerpadlových zostáv a hlavných prívodov k rozdeľovačom), a hlavne pre primárne okruhy kotlov na tuhé palivo. Uhlíkovú oceľ z estetického hľadiska a z hľadiska možného poškodenia cudzími osobami doporučujeme pre rozvody kúrenia na verejne prístupných miestach, kde bude rozvod priznaný, teda viditeľný (vedený po stene, pod stropom).
Každá tvarovka má tesniaci O-krúžok z čierneho EPDM, ktorý je odolný proti starnutiu, teplotnému zaťaženiu a mnohým chemikálam. Tesniaci O-krúžok je možné v prípade potreby vymeniť za tesniaci O-krúžok z VITONu (má zelenú farbu), ktorý sa doporučuje použiť v rozvodoch, kde by mohlo dôjsť k prehriatiu nad 120°C (solárne systémy alebo primárne okruhy kotlov na tuhé palivo).
Je dôležité mať na pamäti, že pri montáži uhlíkovej ocele je nutné si dobre premyslieť postupnosť lisovania jednotlivých tvaroviek, pretože nie všade sa lisovacie čeľuste zmestia!
Význam dodržiavania noriem
V prvom rade štandardy zaisťujú bezpečnosť koncových používateľov. Normy tiež poskytujú zabezpečenie kvality. Keď si kúpite rúry z uhlíkovej ocele, ktoré spĺňajú uznávané normy, môžete si byť istí, že dostávate produkt, ktorý bol vyrobený na určitú úroveň kvality. Normy zabezpečujú kompatibilitu medzi rôznymi komponentmi v systéme.
