Kompletný tehlový stavebný systém to nie sú len tehly. Žiaden dom nemôže byť bez okien, dverí a stropu. V tejto produktovej skupine nájdete prvky pre vodorovné nosné konštrukcie ako sú preklady a samotný stropný systém.
Stropný systém Porotherm je polomontovaný keramický strop s predpätými nosníkmi, ktorý je určený pre malé a stredné rozpony od 2,25 do 7,00 metra. Po zmonolitnení priamo na stavbe vzniká rebierkový strop. Je určený pre prevažne statické zaťaženie.
Základné prvky stropného systému Porotherm
Strop Porotherm je montovaný stropný systém z nosníkov a vložiek, ktorý sa priamo na stavbe zaleje betónom požadovanej triedy. Hlavnými prvkami stropného systému sú:
- Keramické predpäté stropné nosníky (KPSN)
- Keramické stropné vložky (KSV)
Doplnkovým prvkom sú vencové tehly s tepelnoizolačnou vrstvou (VT).
Keramické predpäté stropné nosníky (KPSN)
Keramické predpäté nosníky Porotherm sú kľúčovými nosnými prvkami stropného systému. V priereze majú rozmery 120x65 mm. Vyrábajú sa v dĺžkach od 2,50 m do 7,25 m, odstupňovaných po 250 mm. Nosníky sú na oboch koncoch opatrené strmeňmi, ktoré majú funkciu šmykovej výstuže. V prepravnej polohe sú ohnuté do roviny horného povrchu nosníka.
Tabuľka: Dĺžky keramických predpätých stropných nosníkov Porotherm
| Dĺžka nosníka (m) | Rozpon (m) |
|---|---|
| 2,50 | 2,25 - 2,75 |
| 2,75 | 2,50 - 3,00 |
| 3,00 | 2,75 - 3,25 |
| ... | ... |
| 7,00 | 6,75 - 7,25 |
| 7,25 | 7,00 - 7,50 |
(Uvedené dĺžky sú odstupňované po 250 mm, tabuľka zobrazuje len príklad.)
Keramické stropné vložky (KSV)
Keramické stropné vložky Porotherm sú určené len na použitie s predpätými nosníkmi Porotherm. Vyrábajú sa v dvoch rozmeroch určujúcich osovú vzdialenosť nosníkov pri vytváraní stropnej konštrukcie. Vzájomná vzdialenosť nosníkov má vplyv na únosnosť stropu. Výška a dĺžka stropných vložiek sú rovnaké.
Montáž a technické parametre výšky
Ďalšie časti keramického stropu Porotherm sa zhotovujú priamo na stavbe. Betón je jednou z najdôležitejších častí kompletnej stropnej konštrukcie. Strop sa betónuje zároveň s vencami. Používa sa betón triedy C20/25. Hrúbka nadbetónu môže byť 40 alebo 60 mm, čo má vplyv na únosnosť stropu. Konštrukčná výška stropu je potom 210 - 240 mm.
Porotherm Dryfix Systém - Ako na to jednoducho - Porotherm
Pri návrhu stropu je dôležité zohľadniť nielen statické požiadavky, ale aj dispozičné usporiadanie objektu. Rôznym usporiadaním nosníkov v kombinácii so stropnými vložkami Porotherm KSV 60 alebo 45, ako aj hrúbkou betónovej nadbetonávky 40 - 70 mm sa dá navrhovať únosnosť stropu Porotherm v širokom rozsahu.

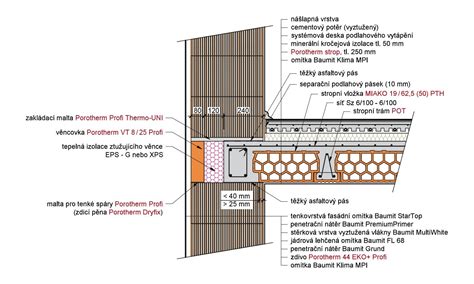

Vencové tehly a spojovacia výstuž
Výška venca je zhodná s výškou stropu. Veniec sa vystužuje podľa konštrukčných zásad pre vystužovanie železobetónových konštrukcií. Spojovacia výstuž sa vkladá do nadvihnutých strmeňov na oba konce nosníkov. Spojovacia výstuž presahuje za vnútorný líc muriva na dĺžku 1/6 rozpätia, minimálne však 0,8 metra.
Výsledkom statického návrhu a riešenia konštrukčných detailov je výkres skladby stropu, ktorý by mal byť súčasťou každého projektu.
Keramické preklady Porotherm
Súčasťou vodorovných nosných konštrukcií sú aj preklady nad otvormi. Porotherm ponúka rôzne typy prekladov:
- Keramické preklady Porotherm KP 7: Sú nosné (zaťažiteľné) hneď po zabudovaní, bez potreby montážneho podoprenia. Kompletný preklad nad otvorom sa zhotoví vyskladaním z potrebného počtu prefabrikátov v závislosti od hrúbky steny, resp. od zaťaženia. Preklady Porotherm KP 7 majú univerzálne použitie v murovaných stenách pre otvory s rozpätím 0,75 až 3,00 m.

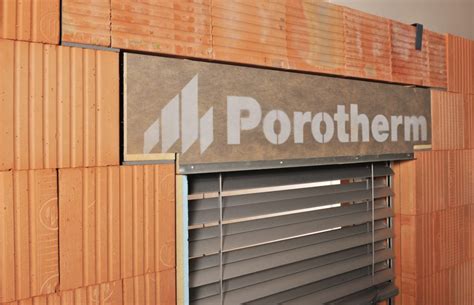

- Roletové a žalúziové preklady Porotherm KP Vario: Používajú sa ako nosné prvky nad okennými a dvernými otvormi v murovaných obvodových stenách s možnosťou zabudovania vonkajších roliet alebo žalúzií. Skladajú sa z dvoch dielov - z vnútorného nosného dielu, čo je železobetónový preklad s keramickým povrchom a z vonkajšieho tepelnoizolačného dielu, do ktorého sa osadzuje roletová alebo žalúziová schránka.
- Keramické predpäté preklady Porotherm KPP 12: Samotné nie sú nosné. Kompletný, tzv. spriahnutý preklad vznikne z potrebného počtu predpätých prekladov po vymurovaní alebo vybetónovaní tzv. tlačenej zóny nad prekladom. Preklady Porotherm KPP 12 majú univerzálne použitie v murovaných stenách pre otvory s rozpätím 0,50 až 2,75 m. Sú vhodné predovšetkým na zhotovenie prekladov vo vnútorných nosných a nenosných stenách.
Preklady sa môžu skracovať pílením pomocou vhodného náradia, nie však sekaním.
