Komplexný Sprievodca Montážou a Vlastnosťami Podomietkového Rozdeľovača Podlahového Vykurovania

Inštalácia podlahového kúrenia, teda montáž podlahového vykurovania, je čoraz obľúbenejším riešením v modernom stavebníctve. Prečo? Pretože tento systém nielenže poskytuje príjemné teplo, ale ponúka aj množstvo praktických výhod a nízke prevádzkové náklady. Podlahové kúrenie je viac než len tepelný komfort. Je to aj efektívne riadenie energie. Vďaka rovnomernému rozloženiu tepla podlahové kúrenie eliminuje studené zóny, ktoré sa často vyskytujú pri tradičných radiátoroch. Absencia viditeľných radiátorov otvára nové možnosti usporiadania interiéru. Pri plánovaní inštalácie podlahového kúrenia je potrebné venovať pozornosť niekoľkým kľúčovým aspektom, ktoré majú veľký vplyv na jeho efektívnosť a životnosť. Každá z týchto etáp vyžaduje starostlivosť a pozornosť. Pamätajte, že dobre vykonaná inštalácia je investíciou na mnoho rokov.

Čo je Rozdeľovač a Jeho Kľúčová Úloha v Podlahovom Vykurovaní

Rozdeľovače sú neoddeliteľnou súčasťou inštalácie rôznych druhov vykurovania. Používajú sa na podlahové alebo radiátorové kúrenie. Rozdeľovač podlahového kúrenia je kľúčovým prvkom inštalácie podlahového kúrenia, niektorí hovoria, že jeho srdce. Je to srdce a riadiace centrum inštalácie podlahového kúrenia. Jeho úlohou je rovnomerné rozdelenie vykurovacieho média (najčastejšie vody) na jednotlivé vykurovacie okruhy a jeho zber po odovzdaní tepla. Teplú vodu zohriatu kotlom rozdeľuje do jednotlivých vykurovacích okruhov, kde prostredníctvom rúrok následne odovzdáva teplo akumulačnej vrstve. Rozdeľovač je umiestnený v skrinke k tomu určenej. Rozdeľovač sa skladá z prívodného a spätného zberača. Počas prevádzky je ale sústavne namáhané, a práve preto by ste mali klásť dôraz na jeho kvalitu. Bohužiaľ, práve rozdeľovač je prvok, ktorý patrí pri kúrení medzi najpodceňovanejšie.

Typy a Materiály Rozdeľovačov Podlahového Kúrenia

Výrobcovia sa snažia prichádzať na trh stále s ďalšími variantami rozdeľovačov. Rozdeľovač pre podlahové vykurovanie môže byť s prietokomermi (majú od 2 - 16 okruhov) alebo bez nich. Podľa materiálu si môžete vybrať nerezový alebo mosadzný rozdeľovač. Najpopulárnejšie materiály vyhotovenia rozdeľovačov podlahového kúrenia sú mosadz a nehrdzavejúca oceľ. Väčšina rozdeľovačov na podlahové vykurovanie je vyrobená z mosadze práve preto, lebo mosadz je pevný materiál s dlhou životnosťou, no zároveň je pomerne jednoducho opracovateľný. Kvalita mosadze je daná pomerom jednotlivých zložiek v samotnej zliatine, hlavne množstvo obsahu medi. Mosadz použitá na výrobu všetkých rozdeľovačov na podlahové vykurovanie podlieha norme UNI EN 12165 CW617N, ktorá udáva, že množstvo obsahu medi v zliatine je približne 60 %. Nerezová oceľ je veľmi odolná voči korózii a ide o modely pre dlhú životnosť. Existujú aj plastové rozdeľovače, ktoré sú ľahké a ekonomické. Výber materiálu by mal byť prispôsobený kvalite inštalácie a rozpočtu. Mnohí výrobcovia v snahe ušetriť predávajú rozdeľovače s veľmi tenkou hrúbkou steny, bez systému zachytávania oxidu železa. Hoci sú takéto rozdeľovače výrazne lacnejšie, môže dôjsť k mikroprasklinám v stenách rozdeľovača a úniku vykurovacej kvapaliny.

Porovnanie Materiálov Rozdeľovačov

Kľúčové Komponenty Rozdeľovača

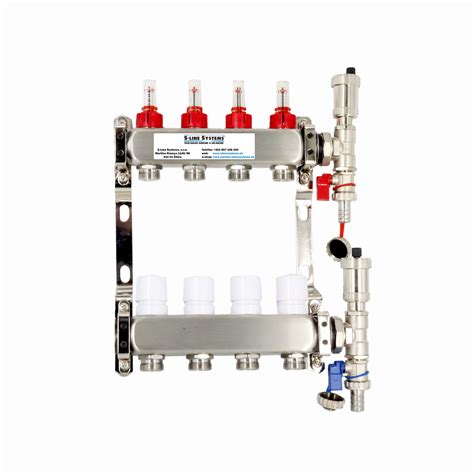

Rozdeľovač sa skladá z prívodného a spätného zberača. Rozdeľovač podlahového kúrenia musí mať určité prvky konštrukcie nemenné. Každý rozdeľovač pre podlahové kúrenie sa skladá z dvoch hlavných sekcií - teda dvoch líšt (tzv. prívodu a spiatočky) a regulačných a servisných prvkov. Pri prívodnom rozdeľovači je možné samostatne uzavrieť každý z okruhov. Spätný zberač zaisťuje optimálne hydraulické vyváženie. Rozdeľovače s menším prietočným množstvom umožňujú lepšie vyregulovanie kúrenia.

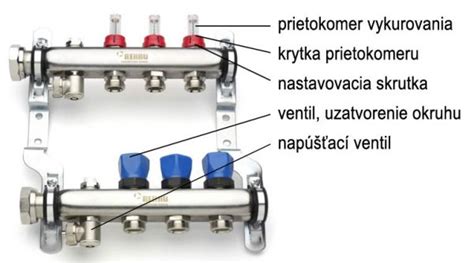

Prvky výbavy rozdeľovača:

• Regulačné ventily: Sú to kohútiky, aby sme mali kontrolu nad prietokom danej sekcie, teda okruhu. Tyče s reguláciou prietoku bez prietokomerov sa regulujú imbusovým kľúčom.
• Prietokomery (Rotametre): Pri prívodnej lište sú často prietokomery. Plavákový prietokomer pracuje správne v vhodnom tlakovom prostredí, čo je výhodnejšie na prívode. Správne nastavenie rotametrov je kľúčové pre fungovanie celej inštalácie a je potrebné ho vykonať pred prvým spustením inštalácie. Rotameter je prvok, ktorý odlišuje rozdeľovač podlahového kúrenia od radiátorového, hoci rozdeľovač s rotametrami môže byť používaný aj pre radiátory. Prietokomery so stupnicou zabezpečujú lepší prehľad o hodnotách prietoku v okruhoch.
• Odvzdušňovače: Sú to odvzdušňovacie ventily, ktoré sú veľmi dôležité. Môžu byť spojené v rámci jedného prvku s vypúšťacím ventilom (odvzdušňovaco-vypúšťacie ventily).
• Vypúšťacie ventily: Ventil pre tzv. prípad núdze, slúži na prvotné napustenie a preplach systému.
• Uzavieracie ventily: Uzatváracie ventily na prívode aj spiatočke slúžia na odstavenie systému v prípade servisu alebo poruchy. Veľmi dôležitým prvkom je guľový ventil, ktorý slúži na odpojenie rozdeľovača podlahového kúrenia od zdroja tepla.
• Termoelektrické pohony: Na spiatočnej lište sa nachádzajú ventily (kohútiky), ktoré umožňujú aj montáž termoelektrických pohonov. Tieto pohony spolupracujú s izbovými termostatmi a automaticky regulujú prietok v danej slučke.

Výber Rozdeľovača Podlahového Vykurovania

Pri výbere rozdeľovača podlahového kúrenia je potrebné venovať pozornosť niekoľkým veciam. Musí mať funkcie závislé od projektu nášho kúrenia a predpokladov. Určite sa nemožno riadiť jeho vzhľadom - začíname určením počtu sekcií, teda koľko okruhov má mať. Musíme vedieť, či má ísť o rozdeľovač na 4, 6 alebo 10 okruhov atď. Pri správnom výbere je dôležité prihliadať na viacero aspektov. V prvom rade ak chceme, aby nám rozdeľovač správne a dlho fungoval, mali by sme staviť na jeho kvalitu a kvalitu materiálu, z ktorého je vyrobený. Pre jednoduchú a prehľadnú reguláciu prietoku určite odporúčame rozdeľovače s prietokomermi na rozvádzacej tyči. Termoelektrické hlavice sú nevyhnutným doplnkom pokiaľ chceme mať teplotnú reguláciu riešenú cez priestorové termostaty. Je nutné si však overiť ich kompatibilitu (pokiaľ kombinujeme viacero výrobcov). Našťastie máme v dnešnej dobe mnoho už skompletovaných rozdeľovačov, ktoré treba len osadiť do skrinky a pripojiť na okruhy podlahového vykurovania.

Montáž Podomietkového Rozdeľovača a Skrinky

Proces inštalácie podlahového kúrenia zahŕňa štyri kľúčové etapy: prípravu podkladu, ukladanie rúrok, realizáciu poteru a dokončenie podlahy. Príprava na inštaláciu podlahového kúrenia je kľúčová fáza, ktorá si vyžaduje starostlivé plánovanie aj presné prevedenie. Vytvorenie projektu inštalácie podlahového kúrenia je absolútnou nevyhnutnosťou. Bez dobre premysleného plánu môžete naraziť na problémy, ako je nerovnomerné rozloženie tepla.

Umiestnenie Skrinky Rozdeľovača

Rozdeľovač a jeho skrinku je vhodné umiestniť čo najviac do stredu dispozície bytu alebo podlažia v rodinnom dome, aby sme čo najviac predišli veľkým rozdielom v dĺžke vykurovacích okruhov. Obmedzuje nás funkčnosť miestností, ale aj možnosť pripojenia všetkých okruhov. Kvalitná skrinka pre rozdeľovač na podlahové kúrenie má pripravené vyberateľné otvory pre prípadné napojenie hlavného potrubia z každej strany rozdeľovača, resp. pre pretiahnutie káblov zónovej regulácie a napájania.

Osadenie a Uchytenie Skrinky

Najdôležitejšie je poznať pred osadením skrinky finálnu skladbu podlahy. Skrinku rozdeľovača totiž osádzame do takej výšky, aby sa spodná hrana ochranného plechu proti zatečeniu poteru nachádzala 5 mm pod horným okrajom nanášaného poteru. Nožičky podomietkovej skrinky by mali byť u kvalitnej skrinky výškovo nastaviteľné a osádzame ich na surovú podlahu. Skrinku zapustíme do steny tak hlboko, aby jej hrany lícovali s hranami výklenku. Pokiaľ je aj hĺbkovo nastaviteľná, nemusíte sa báť, keď bude zapustená aj hlbšie, s omietkou bude zalícovaný jej rám, ktorý založíme nakoniec. Rozsah posunutia rámu býva až 5 cm. Pochopiteľne musí byť skrinka zarovnaná pomocou vodováhy horizontálne aj vertikálne. Prípadný väčší priestor medzi skrinkou a otvorom v stene vyplníme montážnou penou a skrinku odporúčame i dočasne podoprieť, pokým pena zatuhne.

Zabezpečenie Rozdeľovača pre Poter

Poter bude potrebné oddeliť od všetkých vystupujúcich konštrukčných dielov špárami tak, aby bol umožnený jeho pohyb aspoň 5 mm. Preto sa odporúča potiahnuť dilatačný pás aj priamo do skrinky a upevniť ho na zadnú stenu. Skrinka by mala mať predný ochranný plech odnímateľný, to Vám umožní lepšiu manipuláciu v jej vnútri. Po nalepení dilatačného pásu ho opäť založíme a naň ešte môžeme nalepiť ochrannú fóliu alebo ďalší dilatačný pás.

Pripojenie Vykurovacích Okruhov

Pevne zoskrutkujte rozdeľovač, ak obsahuje prvky, ktoré sú dodávané samostatne, napr. ventily s teplomermi, alebo odvzdušňovače či rohové ventily. Namontujte rozdeľovač do skrinky - začnite jeho montážou na stenu. Rozdeľovač by mal obsahovať úchyty, najčastejšie na montážnych konzolách. Vykurovacie sekcie podlahového kúrenia - teda rúry - sa k rozdeľovaču pripájajú podľa zrejmého pravidla: prívod vykurovacích sekcií na prívodnú lištu a spiatočka na spiatočkovú lištu. Výstupy z líšt na sekcie majú spravidla rozmer 3/4", teda DN20. Na to potrebujeme spojky 3/4", ktoré prechádzajú na správny rozmer rúry (je to typ adaptéra). Najčastejším štandardom v rodinných domoch je použitie rúr 16 mm x 2 mm hrúbky, zatiaľ čo 17 mm sa používa zriedkavejšie. Najlepšie je tiež opísať alebo nejako označiť, ktoré slučky vedú do ktorých miestností. Každá slučka by mala byť označená (napr. popisom).

Prvotné Napustenie a Odvzdušnenie

Pomaly otvárajte všetky slučky, postupne ich plňte vodou - nenásilne a pomaly.

Hydraulické Vyváženie a Regulácia Systému

V každom systéme podlahového vykurovania je potrebné vyriešiť otázku hydraulického vyváženia. Pri zlom vyregulovaní prietoku najčastejšie dochádza k problému, že jeden alebo viac okruhov nefunguje vôbec alebo funguje len čiastočne. Pre maximálny komfort pri minimálnej spotrebe energie je hydraulické vyváženie mimoriadne dôležité. Správne nastavenie rotametrov je kľúčové pre fungovanie celej inštalácie a je potrebné ho vykonať pred prvým spustením inštalácie. Otáčaním čiernej (červenej) matice doľava v smere šípky zvyšujete prietok vody vykurovacou slučkou od 0 do 5 l/min. Pri základnom nastavení je najdlhší okruh otvorený na maximum a ostatné sú priškrtené v pomere dĺžok. Okruh s polovičnou dĺžkou priškrtíme o polovicu. Pre jednoduchú a prehľadnú reguláciu prietoku určite odporúčame rozdeľovače s prietokomermi na rozvádzacej tyči.

Termostatická Regulácia a Inteligentné Systémy

Regulátory pre podlahové vykurovanie umožňujú riadiť teplotu v každej miestnosti zvlášť. Tým sú optimalizované náklady na vykurovanie. Na termostatickú reguláciu slúžia termostatické ventily s hlavicami umiestnené na zbernej (spiatočnej) tyči rozdeľovača. Moderné ovládače používajú digitálne nastavenie teploty a automatické nastavenie prietokov. Takýto ovládací panel má displej, na ktorom si nastavíte teploty pre každú jednu miestnosť vo vašom dome. Pohony spolupracujú s izbovými termostatmi a automaticky regulujú prietok v danej slučke. Vďaka takýmto inováciám je možné systém automatizovať tak, aby sa zapínal sám, alebo riadenie teploty v každej miestnosti. Starosti so správnou reguláciou na seba ľahko prevezmú inteligentné systémy regulácie. Napríklad, nová NEA SMART 2.0 je už 5. generáciou regulačných systémov Rehau špeciálne vyvinutých pre plošné systémy, akým je podlahové vykurovanie. S inteligentnými funkciami, ako je geofencing, funkcia rozpoznávania otvorených okien alebo nezávislý režim úspory energie je možná energetická úspora až 20 %.

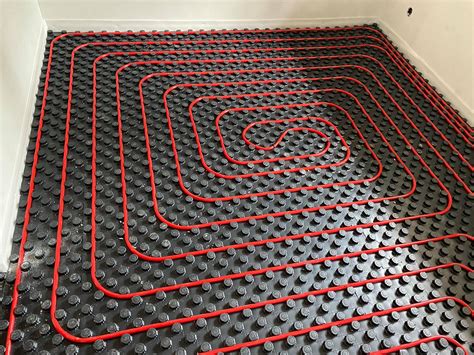

Konštrukčné Vrstvy Podlahového Vykurovania - Prečo je Správna Inštalácia Kľúčová

Podlahové vykurovanie predstavuje moderný a efektívny spôsob ohrevu interiérov, ktorý si získava čoraz väčšiu popularitu. Jeho hlavnými výhodami sú vysoký tepelný komfort, rovnomerné rozloženie tepla a úspora nákladov na vykurovanie. Systém podlahového vykurovania sa skladá z viacerých vrstiev, pričom každá plní svoju špecifickú funkciu. Teplo sa do miestnosti odovzdáva primárne sálaním z povrchu podlahy, čím sa zabezpečuje optimálne rozloženie teploty vzduchu. Vďaka tomu môže byť teplota vzduchu pri podlahovom vykurovaní nižšia ako pri radiátorovom vykurovaní, čo vedie k úspore paliva. Teplo sa do podlahy dostáva buď z rúrok s ohriatou vykurovacou vodou (teplovodné podlahové vykurovanie) alebo z elektrických vykurovacích káblov (elektrické podlahové vykurovanie).

Kľúčové Vrstvy:

1. Nosný betón (základná doska): Táto vrstva je základnou nosnou časťou konštrukcie. Pri zaliatí vykurovacích rúrok do 4 až 6 cm vrstvy betónu sa hmotnosť podlahy pohybuje od 80 do 100 kg/m².
2. Tepelná izolácia: Plní funkciu zabránenia prenikaniu tepla do zeme alebo do nižších podlaží. Zabraňuje tak tepelným stratám a zaisťuje efektívne smerovanie tepla nahor. Pre podlahy so stykom so zeminou je podľa aktuálnej normy STN 73 0540-2 potrebná minimálna hrúbka 100 mm EPS 100 S.
3. Hydroizolácia: Slúži ako spojitá izolačná ochrana povrchu tepelnoizolačnej vrstvy proti prenikaniu vlhkosti. Odporúča sa používať PVC fóliu hrúbky 0,8 mm alebo PE fóliu hrúbky 0,1 až 0,2 mm.
4. Okrajové izolačné pásy: Kladú sa pozdĺž celej vykurovanej miestnosti medzi podlahu a steny. Používajú sa ako vrstvy akustickej a tepelnej izolácie a kompenzujú dilatáciu podlahy. Minimálna hrúbka týchto pásov by mala byť 5 mm.
5. Roznášacia vrstva (betónový poter alebo anhydrit): Toto je vrstva, do ktorej sú uložené vykurovacie rúrky alebo káble. Minimálna hrúbka betónovej vrstvy nad rúrkami je 45 mm. Pri cementovom potere je podľa normy minimálna hrúbka 65 mm, zatiaľ čo pri anhydritovom poter je to 45 mm. Anhydritové potery umožňujú rýchlejší nábeh podlahového kúrenia a majú lepšiu elasticitu.
6. Tepelno-reflexná vrstva: Odporúča sa asi 5 až 6 cm prekrytie s bodovým prelepením lepiacou páskou.
7. Podlahová krytina (nášľapná vrstva): Tepelný odpor tejto vrstvy by nemal presiahnuť 0,15 m²K/W. Najvhodnejšími podlahovými krytinami sú kamenné alebo keramické dlaždice, parkety z tvrdého dreva s hrúbkou do 8 mm.

Dilatačné Škary

Dilatácia podlahy je prvok, ktorý rozhodne nemožno vynechať. Prečo? Pretože práve ona chráni podlahu pred prasklinami spôsobenými rozťahovaním materiálu v dôsledku zmien teploty. Betónové lôžko musí mať dilatačné škáry, ktoré umožňujú rozpínanie podlahy. Tieto škáry rozdeľujú jednotlivé vrstvy v celom priereze, od tepelnej izolácie až po povrch podlahy. Kľúčovú úlohu v tomto procese zohráva dilatačná páska, ktorú sa umiestňuje do dilatačných škár. Vyhrievanie poteru je krok, ktorý nemožno vynechať, ak vám záleží na trvanlivosti a účinnosti podlahy. Ak vynecháte tento krok, môžete očakávať vážne poškodenia. Pri plochách väčších ako 40 m² a jednej dĺžke viac ako 8 m je nevyhnutné plochy dilatovať, aby sa zabránilo vzniku trhlín. Dilatačné škáry musia byť aj v každom dverovom otvore.

Časté Chyby pri Inštalácii a Ako sa Im Vyhnúť

Počas montáže podlahového kúrenia nie je ťažké spraviť chyby, ktoré môžu ovplyvniť účinnosť celého systému. Jednou z najčastejších chýb je absencia podrobného projektu. Práve projekt umožňuje správne rozmiestnenie rúrok a rovnomerné rozloženie tepla. Ďalším problémom môže byť nedostatočná príprava podkladu, čo môže viesť k poškodeniu systému a zníženiu jeho účinnosti. Problémy s dilatáciou a izoláciou sú výzvy, ktoré môžu významne ovplyvniť trvanlivosť a účinnosť podlahového kúrenia. Preto im treba venovať osobitnú pozornosť. Absencia dilatácie vedie k prasknutiu krásnej, novo položenej podlahy. Našťastie sa tomu dá vyhnúť použitím správnych montážnych techník. Pamätajte, že diabol sa skrýva v detailoch - a v tomto prípade v presnosti a dôslednosti. Každá fáza inštalácie by mala byť dôkladne naplánovaná a v súlade s odporúčaniami výrobcu.
