Zabezpečenie hygieny pitnej vody a pripojenie toaletných systémov

V obytných budovách, ako sú rekreačné domy, ako aj vo verejných budovách a hoteloch sa potrubia na pitnú vodu často dlhší čas nepoužívajú. Aby sa zabránilo stagnácii vody v potrubí a s tým spojenému riziku nárastu legionelly alebo iných baktérií, je nevyhnutná pravidelná výmena vody. Túto činnosť môže vykonávať správca objektu manuálne alebo efektívnejšie prostredníctvom automatizovaného systému.

Automatizované riešenia pre hygienu pitnej vody: Geberit systém

S hygienickým systémom Geberit ponúka spoločnosť Geberit komplexné riešenie na automatickú, dopytom riadenú a pravidelnú výmenu vody. To umožňuje odborníkom pripraviť riešenia na mieru na udržanie kvality pitnej vody v akomkoľvek zariadení. Hygienický systém umožňuje prevádzkovateľovi zariadenia dodržiavať miestne predpisy o pitnej vode.

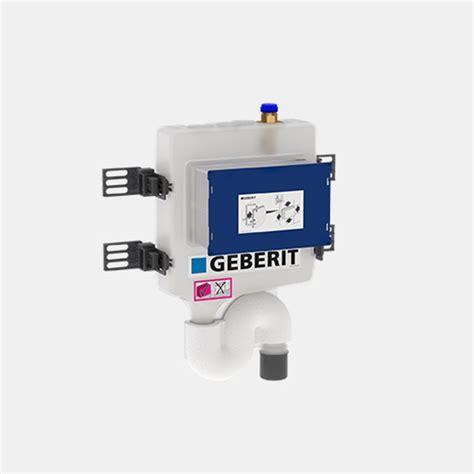

Komponenty hygienického systému Geberit

Hygienický systém Geberit zahŕňa hydraulicky optimalizované potrubné systémy, praktické potrubné komponenty, jednotky hygienického preplachu, senzory a inteligentné nástroje na ovládanie a pripojenie sanitárnych zariadení počas prevádzky.

Prečo si vybrať hygienický systém Geberit?

• Komplexný systém hygieny pitnej vody: Systém so všetkými potrebnými prvkami na efektívne hospodárenie s pitnou vodou.
• Bezpečné hospodárenie s pitnou vodou: Automatické chybové hlásenia a varovania informujú používateľov o tom, či zariadenie pracuje bezpečne.
• Overiteľné preplachovanie: Pravidelné preplachovanie možno overiť pomocou protokolov o uskutočnených preplachovaniach.
• Flexibilné možnosti: Rôzne preplachovacie jednotky a režimy splachovania spĺňajú rôzne požiadavky.

Typy jednotiek hygienického preplachu Geberit

Elektronické ovládanie s intervalovým preplachovaním

V niektorých prípadoch stačí jednoduché riešenie automatického splachovania. Dodatočná možnosť programovania intervalového preplachovania je k dispozícii pri mnohých umývadlových batériách Geberit, ako aj pri ovládaní splachovania pisoárov a WC.

Hygienické prepláchnutie Geberit HS01

Ak sa potrubia už nepoužívajú a stagnuje v nich pitná voda, je možné použiť hygienické prepláchnutie Geberit HS01, kým sa nepoužívané potrubia neodstránia.

Viacstupňové riadenie hygienického preplachovania

Zabezpečenie správnej hygieny pitnej vody si vyžaduje pravidelné preplachovanie potrubia a dodržiavanie stanovených teplotných rozsahov. Práve tu ponúka viacstupňový systém riadenia hygienického preplachovania prispôsobený individuálnym potrebám efektívne riešenie, ktoré šetrí zdroje.

1. Úroveň 1: Správne potrubie: optimalizovaná inštalácia potrubia.
2. Úroveň 2: Pravidelné preplachovanie: dodatočné jednotky na hygienické preplachovanie na automatickú výmenu vody.
3. Úroveň 3: Riadené preplachovanie: použitie senzorov na cielenú výmenu vody.
4. Úroveň 4: Inteligentné pripojenie: Centralizované riadenie hygieny.

Podrobné preplachovacie programy pre každú prevádzkovú situáciu

Správny preplachovací program zaisťuje splnenie všetkých požiadaviek na optimálnu hygienu pitnej vody.

Časové riadenie preplachovania

Časovo riadené prepláchnutie sa spúšťa v pevne stanovených časoch. Začína vo vopred určenú hodinu (napr. 18:00) v jednom alebo vo viacerých dňoch v týždni (napr. utorok, štvrtok a nedeľa). Preplachovanie prebieha určitý čas, ktorý možno individuálne nastaviť.

Intervalové riadenie preplachovania

Pri intervalovom riadení sa preplachnutie spustí v intervaloch vopred nastavených. V tomto prevádzkovom režime nie je pevne stanovený čas prepláchnutia. Vďaka tomu možno vyhovieť požiadavkám na pravidelnú výmenu vody podľa DIN EN 806-5 a VDI/DVGW 6023.

Teplotné riadenie preplachovania

V tomto prevádzkovom režime sa prepláchnutie spúšťa vtedy, keď sa dosiahne určitá teplota (napr. normou stanovená maximálna teplota pitnej vody 25 °C). Prepláchnutie sa zastavuje buď po dosiahnutí vopred stanovenej teploty, alebo po nastavení maximálnej doby preplachovania. Pomocou funkcie pokojového intervalu možno nastaviť časové obdobie, počas ktorého sa hygienické prepláchnutie spúšťať nebude (napr. 22:00 - 8:00 v hoteloch).

Nástroje a prepojenie pre efektívne riadenie

Aplikácia Geberit Control App

Aplikácia Geberit Control ponúka jednoduché ovládanie WC, pisoárov a umývadlových batérií Geberit. Nastavenie hygienického preplachovania možno jednoducho konfigurovať a spravovať.

Geberit BIM Plug-in

Geberit BIM Plug-in pre Autodesk® Revit® kombinuje všetky nástroje Geberit na plánovanie a výpočty, ako aj prístup k BIM obsahu v jednej aplikácii.

Geberit Connect: Inteligentné pripojenie k systémom riadenia budov

V spoločnosti Geberit sú sanitárne riešenia, ako sú pisoáre a WC pre verejné priestory, ako aj hygienické splachovacie jednotky, vyvinuté tak, aby sa dali ľahko prepojiť a integrovať do existujúcich systémov riadenia budov.

Referenčné projekty

Optimálna hygiena pitnej vody napriek nepravidelnému použitiu: Norimberské výstavisko (Nuremberg Messe) používa Geberit Connect na správu svojich sanitárnych inštalácií a zabezpečenie hygieny pitnej vody. Úspešne rieši výzvu kolísavého počtu návštevníkov a vzorov používania.

Ďalšie užitočné informácie o hygiene pitnej vody

Geberit ponúka širokú škálu produktov, vrátane hygienických preplachovacích jednotiek, ovládacích prvkov WC, batérií a pisoárov, ktoré podporujú automatické preplachovacie programy. Tieto možno identifikovať podľa ich kompatibility s Geberit Control. Ovládanie je neuveriteľne jednoduché prostredníctvom aplikácie Geberit Control, ktorú si môžete bezplatne stiahnuť z obchodov s aplikáciami.

Podmienky pre rast baktérií v systémoch pitnej vody

Legionella a ďalšie baktérie sa darí v systémoch pitnej vody, keď majú prístup k správnym živinám, ideálnej teplote a dostatočnému času na rast. To je typicky problém, keď sa potrubia studenej vody ohrievajú a voda v potrubiach zostáva dlhší čas stagnovať. Preto je nevyhnutné zvážiť prevenciu stagnácie už vo fáze plánovania inštalácií pitnej vody.

UV dezinfekčné systémy

UV svetlo dokáže účinne redukovať rast mikroorganizmov vo vode. UV žiarenie s vlnovou dĺžkou 254 nanometrov ničí baktérie, vírusy, riasy a huby na úrovni DNA mikroorganizmov. Dezinfekciu ultrafialovým žiarením možno uplatniť pre takmer všetky druhy vody bez tvorby vedľajších produktov či dopadu na chuť a kvalitu vody. UV systémy vyvíja a vyrába nemecká spoločnosť Wedeco, ktorá je jedným z popredných svetových výrobcov vysoko kvalitných UV dezinfekčných systémov.

Manuálne pripojenie vody a inštalácia toaletných nádržiek

Udržiavanie domácnosti vlastnými rukami nielen šetrí rodinný rozpočet, ale prináša aj uspokojenie z vytvoreného pohodlia. Mnohé inštalatérske práce, vrátane montáže či výmeny splachovacej nádržky na toalete, sú v možnostiach každého, kto vie pracovať s bežnými domácimi nástrojmi. Tento článok vás krok za krokom prevedie procesom inštalácie rôznych typov splachovacích nádržiek, zohľadňujúc špecifiká ich armatúr.

Jemnosť výberu toalety a splachovacej nádržky

Pri výbere nového toaletného zariadenia je dôležité zvážiť nielen estetické hľadisko - farbu a tvar keramiky, ale aj funkčnú kompatibilitu s existujúcimi inštalatérskymi rozvodmi. Kľúčovým prvkom je výber správneho typu splachovacej nádržky, ktorý bude najvhodnejší pre manuálnu inštaláciu.

Typy splachovacích nádržiek:

Existujú tri hlavné typy splachovacích nádržiek, ktoré sa líšia spôsobom inštalácie a integrácie s toaletnou misou:

• Kompaktné nádržky: Tieto nádržky sú umiestnené priamo na špeciálnej rímse toaletnej misy a po inštalácii tvoria s ňou takmer jeden celok. Tento typ je najjednoduchší na samoinštaláciu, čo z neho robí ideálnu voľbu pre domácich majstrov bez predchádzajúcich skúseností. Medzi ďalšie výhody patria priaznivá cena a široká ponuka modelov.
• Vstavané (skryté) nádržky: Tieto nádržky sú určené pre závesné alebo stojace WC a sú inštalované v špeciálnom výklenku alebo skryté za falošnou stenou. Hoci samotná inštalácia nie je extrémne komplikovaná vďaka špeciálnym nosným rámom (inštaláciám), vyžaduje si dodatočné zručnosti, mimoriadnu starostlivosť a tiež úsilie a zdroje na zakrytie všetkých zariadení dekoratívnymi materiálmi. Okrem montáže kompletnej súpravy (rám, nádrž, toaleta, komunikácie) je nutné rám zakryť ozdobnými panelmi.
• Samostatné alebo voľne stojace nádržky: Tieto nádržky sa montujú oddelene od toalety na stenu a pripájajú sa k nej pomocou prepadového potrubia. Hoci dĺžka tohto potrubia môže byť rôzna, čo umožňuje použitie moderných armatúr a ovládacích prvkov (páka alebo tlačidlo), ich inštalácia si vyžaduje značné úsilie, zručnosti a čas. Napriek tomu môžu byť autonómne splachovacie nádržky rovnako pohodlné a esteticky príťažlivé ako moderné systémy. Modernizované armatúry prinášajú najnovšie inovácie a možnosť voľby dĺžky obtokového potrubia rozširuje funkčnosť.

Z hľadiska finančných nákladov je najvýhodnejšia prvá možnosť (kompaktné nádržky), keďže všetky potrebné komponenty sú zahrnuté v balení. Pri vstavaných a samostatných systémoch je potrebné počítať s dodatočnými nákladmi na ďalšie diely. Pred kúpou novej nádržky je dôležité dôkladne skontrolovať stav existujúcej. V mnohých prípadoch môže byť postačujúca oprava starej nádržky, čo si však často vyžaduje jej demontáž a následnú montáž.

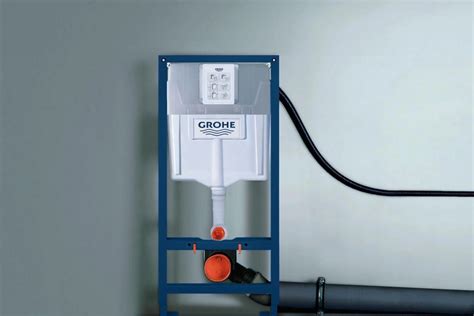

Inštalačný systém GROHE Rapid SL pre závesné toalety

Jednoduchá montáž a maximálna stabilita sú pre inštalačný systém GROHE Rapid SL pre závesné toalety samozrejmosťou. Okamžite si zamilujete taktiež jeho ekologické funkcie a technológie na potlačovanie hluku. Oceľový rám disponuje certifikovanou nosnosťou presahujúcou 400 kg a jeho montáž, či už pred stenu, alebo do nej, je vďaka systému GROHE QuickFix s technológiou ToolFree otázkou niekoľkých okamihov a nevyžaduje na pripojenie hadice, kontrolnej šachty a vodovodnej prípojky žiadne náradie. Vzhľadom na svoju nízku výšku - iba 0,82 m - je systém vhodný na inštaláciu pod oknom. Súčasťou je taktiež duálny splachovací systém GROHE EcoJoy, ktorý umožňuje znížiť spotrebu vody až o 50 % a šetrí tak životné prostredie. Technológia GROHE Whisper prostredníctvom odhlučneného potrubia a separovaných rozvodov zásadne znižuje prenos hluku do priľahlých izieb. V prípade potreby je nutné na inštaláciu systému kúpiť nástenný držiak 3855800M.

Prípravné práce pred inštaláciou toaletnej nádržky

Pred samotnou inštaláciou je nevyhnutné dôkladne pripraviť pracovné miesto aj samotnú splachovaciu nádržku so všetkými priloženými prvkami. Prípravné práce zahŕňajú niekoľko etáp, ktoré sa môžu líšiť v závislosti od typu zvoleného zariadenia.

Krok č. 1 - Demontáž starej splachovacej nádržky

Pred inštaláciou novej nádržky je potrebné demontovať starú. Pri starších toaletách, najmä tých z obdobia Sovietskeho zväzu s liatinovými nádržkami, sa odporúča požiadať o pomoc asistenta.

Postup demontáže:

1. Vypnite prívod vody: Uzatvorte hlavný ventil prívodu vody do nádržky alebo zodpovedajúci rohový ventil.
2. Vypustite vodu: Z nádržky vypustite všetku zostávajúcu vodu spláchnutím.
3. Odpojte hadice: Odskrutkujte flexibilnú hadicu prívodu vody z prívodného ventilu. Na zachytenie prípadnej zvyšnej kvapaliny z potrubia použite nádobu (napríklad vedro). Odpojte aj obtokové potrubie, ak existuje. V tejto fáze môže byť užitočný asistent.
4. Odskrutkujte upevnenie: Odskrutkujte upevňovacie skrutky, ktoré držia nádržku na toaletnej poličke alebo na stene. Postupujte opatrne, aby ste nepoškodili keramiku toaletnej misy alebo podlahu.
5. Odstráňte starú konštrukciu: Opatrne zdvihnite a odstráňte starú nádržku.
6. Vyčistite priestor: Vyčistite uvoľnené miesto pre novú inštaláciu. Pred montážou novej nádržky skontrolujte stav zostávajúceho potrubia a komunikácií.

Pri kúpe kompletného WC setu je dôležité overiť si dostupnosť všetkých sľubovaných komponentov a uistiť sa, že upevňovacie prvky zodpovedajú vašim montážnym podmienkam.

Na čo si dať pozor pri príprave:

• Toaletná misa: Aj keď meníte iba nádržku, je nevyhnutné skontrolovať správnu inštaláciu toaletnej misy. Pomocou vodováhy overte jej rovinnosť. Akékoľvek výrazné odchýlky je potrebné eliminovať, najmä pri kompaktných WC, kde naklonenie môže ovplyvniť správnu funkciu nádržky. Zároveň skontrolujte pripojenie zariadenia ku kanalizácii.
• Komunikácie: Zistite presné umiestnenie a stav prívodného potrubia studenej vody. Vypočítajte potrebnú dĺžku flexibilnej hadice na pripojenie nádržky k prívodu vody. Zvážte potrebu guľového ventilu alebo prídavných vývodov na prívod vody do iných systémov (napr. práčka).
• Nádržka: Uistite sa, že samotná nádoba nemá žiadne chyby, sú k dispozícii všetky náhradné diely a sú kompatibilné s vašou toaletnou misou. Dĺžka montážnych skrutiek a flexibilnej hadice musí byť dostatočná na spoľahlivé pripojenie. Všetky tesnenia a spojky musia mať správnu veľkosť. Skontrolujte úplnosť a funkčnosť vnútorného vybavenia.

Pred začatím inštalácie sa uistite, že máte po ruke všetky potrebné nástroje a materiály, čo vám ušetrí čas a námahu.

Nástroje a materiály potrebné na inštaláciu

Na inštaláciu splachovacej nádržky nepotrebujete rozsiahlu sadu náradia. Väčšina z nich je bežnou súčasťou vybavenia domácnosti:

• Kľúče (ploché otvorené, očkové, gola súprava)
• Skrutkovače (ploché a krížové)
• Kliešte
• Vodováha
• Páska na tesnenie závitov (teflónová páska alebo ľanové vlákna s tesniacou pastou)
• Silikónový tmel (sanitárny)
• Nová flexibilná hadica na prívod vody (ak je potrebné vymeniť)
• Nádoba na zachytávanie zvyšnej vody
• Handra
• Ochranné rukavice a okuliare

Pre inštaláciu kompaktnej toaletnej nádržky sú najčastejšie potrebné len kľúče. Pri inštalácii vnútorných armatúr, ktoré zabezpečujú zber a vypúšťanie vody, je postup zvyčajne intuitívny a sprevádzaný podrobným návodom od výrobcu.

Montáž vnútorných armatúr splachovacej nádržky

Moderné splachovacie nádržky sú vybavené dvoma hlavnými mechanizmami: vstupným (plavákovým) ventilom na napúšťanie vody a výstupným (splachovacím) ventilom na jej vypúšťanie.

Typ #1 - Vnútorný mechanizmus kompaktnej toalety

Inštalácia vstupného ventilu:

Vstupný (plavákový) ventil je pripojený k vodovodnému potrubiu a slúži na napúšťanie vody do nádržky a reguláciu jej hladiny.

1. Filter: Pred inštaláciou mechanizmu do jeho vnútornej dutiny na vonkajšom výstupe sa odporúča nainštalovať filter na čistenie prichádzajúcej vody, alebo sa uistiť, že je dodávaný výrobcom.
2. Upevnenie: Zariadenie sa pripevní na spodnú stenu nádržky (podľa návodu), zvnútra sa nasadí tesniace tesnenie a zvonku sa zaistí špeciálnou maticou.
3. Pripojenie: Vonkajší vývod je opatrený závitom, ku ktorému sa po nainštalovaní nádržky na miesto pripojí flexibilná hadica na prívod vody.

Inštalácia výstupného ventilu:

Výstupný ventil (splachovací sifón) môže byť jednoúrovňový (vypúšťa všetku vodu) alebo dvojúrovňový (umožňuje spláchnuť časť alebo celú zásobu vody).

1. Základňa: Spodná časť je navrhnutá ako nosná miska, ktorá sa umiestni do odtokového otvoru nádržky. Používa sa gumové tesnenie a upevňovacia matica.
2. Hlavný mechanizmus: Po pripevnení nádržky k základni sa hlavný piestový systém pridá jednoduchým otočením a zacvaknutím.
3. Tlačidlo splachovania: Po inštalácii krytu sa namontuje zostava tlačidla splachovania.

Pri výbere kompaktného systému sú všetky potrebné matice a tesnenia zvyčajne súčasťou balenia. Ak kvalita materiálov nevyhovuje, je možné niektoré diely vymeniť za spoľahlivejšie (napr. silikónové tesnenia).

Typ #2 - Armatúry závesnej splachovacej nádržky

Rozdiel oproti autonómnej nádrži spočíva v umiestnení výstupného ventilu na bočnej stene pomocou pákového uvoľňovacieho mechanizmu. Týka sa to ako plavákového zariadenia, tak aj systému vypúšťacieho ventilu. Táto súprava armatúr sa často používa pre nádržky umiestnené vysoko nad toaletou a spojené s misou prívodným potrubím. Samotná inštalácia nie je komplikovanejšia, stačí presne postupovať podľa návodu.

Typ #3 - Vstavaný splachovací mechanizmus

Pri zakúpení závesného WC so vstavanou nádržkou je práca s montážou armatúr do nádržky eliminovaná. Dostanete kompletne zmontovaný mechanizmus, kde zostáva len pripevniť dvojité tlačidlo na predný panel.

Základné inštalačné práce: Pripojenie splachovacej nádržky

Po prípravných prácach a montáži interiéru môžete pristúpiť k inštalácii vodovodného systému. Každý typ splachovacej nádržky vyžaduje špecifický postup.

Inštrukcia #1 - Pripevnenie nádržky ku kompaktnej toalete

Toto je najjednoduchší typ inštalácie, ktorý nevyžaduje špeciálne nástroje ani asistenta.

1. Montáž armatúr: Vnútorné armatúry (vstupný a výstupný ventil) sú vložené a zaistené dovnútra nádržky podľa návodu.
2. Umiestnenie tesnenia: Na policu toaletnej misy sa umiestni tesnenie. Po správnom dotiahnutí upevňovacích skrutiek tesnenie hermeticky uzatvorí spojovací otvor na vypúšťanie vody. Pre spoľahlivosť je možné ho dodatočne zabezpečiť silikónovým lepidlom.
3. Umiestnenie nádržky: Splachovacia nádoba sa inštaluje na toaletu tak, aby tesnenie bolo pod spodnou časťou výstupného ventilu a otvory pre spojovacie skrutky sa zhodovali.
4. Pripevnenie skrutkami: Na skrutky sa nasadia plastové podložky a kužeľové gumové tesnenia (kužeľom nadol). Potom sa naskrutkujú do otvorov. Nasleduje druhá sada - ploché gumové tesnenia a plastové podložky. Matice sa dotiahnu rukou.
5. Dotiahnutie kľúčom: Keďže matice nie je možné dostatočne utiahnuť rukou, použijú sa kľúče. Hlava skrutky sa uťahuje zhora nástrčkovým kľúčom, pričom matica sa pridržiava zospodu vidlicovým kľúčom.
6. Uťahovanie s mierou: Pri uťahovaní skrutiek nie je potrebné preháňať. Nadmerné zaťaženie tesnenia skracuje jeho životnosť a prílišný tlak na keramiku môže spôsobiť praskliny.
7. Vyrovnanie nádržky: Pomocou vodováhy sa inštalovaná nádržka ideálne vyrovná. Upevňovacie prvky sa podľa potreby doťahujú alebo povoľujú.
8. Dokončenie upevnenia: Po práci so skrutkami sa ich hlavy zakryjú plastovými uzávermi alebo sa ošetria antikoróznym mazivom.
9. Pripojenie prívodu vody: Vyčnievajúca časť prívodného ventilu a vodovodného potrubia sa spojí flexibilnou hadicou s gumovými tesneniami. Pre spoľahlivosť sa môže použiť tesniaca páska alebo vodovodný kúdeľ. Lepidlo sa neodporúča, ak by bolo potrebné hadicu vymeniť.
10. Kontrola tesnosti: V záverečnej fáze sa vykoná kontrola tesnosti a správnej funkcie vypúšťacieho mechanizmu. Zapnite prívod vody do nádržky. Skontrolujte tesnenie, spoje hadice s potrubím a prívodným ventilom.
11. Skúšobné spláchnutie: Po overení tesnosti sa vykoná skúšobné spláchnutie. Opätovne sa monitorujú prípadné úniky. Po úspešnom teste je systém pripravený na použitie.

Inštrukcia #2 - Inštalácia autonómnej (závesnej) nádrže

Inštalácia autonómnej nádrže je náročnejšia a odporúča sa prizvať si asistenta.

Základné kroky inštalácie:

1. Pripojenie prepadového potrubia: K toalete sa pripojí prepadové potrubie.
2. Označenie na stene: Miesto upevnenia nádržky sa vyznačí na stene. Potrubie sa dočasne vyberie.
3. Výpočet výšky: Vopred je potrebné aspoň približne vypočítať výšku odtokového potrubia.

Pri výmene starej nádržky za novú, ktorá má inú vzdialenosť montážnych otvorov, je nutné odskrutkovať existujúce stĺpové upevnenie a diery zatmeliť. Ak sa rozmery zhodujú, môžete pristúpiť priamo k montáži novej nádržky. V prípade rozdielnych rozmerov je potrebné presne zmerať umiestnenie nového upevnenia, pričom sa odporúča riadiť sa návodom od výrobcu.

4. Inštalácia trubíc:
   • Prípojka nádržky: Mala by sa nachádzať na strane rohového ventilu. V prípade potreby sa premiestni podľa návodu.
   • Splachovacia trubica: Ak stará trubica nevyhovuje, použite ju ako predlohu pre novú. Namažte prípojku splachovacej trubice k otvoru toalety mazivom, nasaďte na ňu manžety a zasuňte do WC. Na druhý koniec nasaďte manžety, namontujte nádržku a ručne priskrutkujte trubicu k nádržke.
5. Prepojenie s ventilom: Rohový ventil prepojte s nádržkou pomocou flexi hadice.
6. Nastavenie a kontrola: Pred otvorením rohového ventilu nastavte množstvo vody na splachovanie. Po otvorení ventilu nasaďte kryt nádržky a počkajte, kým sa naplní vodou. Vykonajte kontrolné spláchnutie a overte, či voda nikde nepreteká.

Inštrukcia #3 - Vstavaný splachovací mechanizmus (podomietková nádržka)

Pri systémoch s podomietkovou nádržkou je montáž armatúr už zjednodušená.

Základné kroky montáže rámu a nádržky:

1. Spojenie častí rámu: Zvislé stĺpiky a vodorovné podpery sa spoja a pevne dotiahnu skrutkami.
2. Upevnenie držiakov nádržky: Držiaky sa nasunú na obe strany nádržky a bezpečne upevnia.
3. Inštalácia splachovacej rúry: Vertikálna splachovacia rúra sa zasunie do spodnej časti nádržky.
4. Umiestnenie nádržky do rámu: Nádržka sa vloží do rámu, pričom sa najskôr zasunie koleno splachovacej rúry, a potom sa nádržka zacvakne do rámu.
5. Dotiahnutie skrutiek: Pomocou račňového kľúča sa dotiahnu skrutky upevňovacích držiakov.
6. Montáž nožičiek: Upevňovacie nožičky sa nasunú a pribijú na spodnú časť rámu.
7. Držiak odpadového kolena: Na rám sa nasadí držiak 90° odpadového kolena.

Príprava a montáž na stenu:

1. Značenie na stene: Pomocou vodováhy sa na stene nakreslí zvislá čiara označujúca stred odpadovej rúry. Vyznačia sa aj požadované výšky pre nástenné držiaky.
2. Umiestnenie držiakov: Na vyznačenej čiare sa zakreslí umiestnenie nástenných držiakov.
3. Montáž odpadového kolena: 90° odpadové koleno sa vsadí do držiaka.
4. Priloženie rámu: Rám sa priloží k stene a skontroluje sa jeho pozícia vzhľadom na vodovodnú prípojku a odpadovú rúru. Odpadové koleno sa natočí podľa orientácie odpadovej rúry. V prípade potreby sa pripojenie zabezpečí PVC rúrou.
5. Kontrola vzdialenosti: Skontroluje sa, či je rám vo vzdialenosti minimálne 230 mm od steny. Na podlahe sa vyznačí umiestnenie otvorov v upevňovacích nožičkách rámu.
6. Pripojenie odpadového kolena: Na 110 mm pripájacie hrdlo sa nanesie mazivo. V prípade potreby sa použije vodorovné nalepovacie koleno 90/100. Skontroluje sa vyrovnanie kolena podľa značenia na stene.
7. Vŕtanie otvorov: Do steny a podlahy sa vyvŕtajú otvory a vložia sa hmoždinky.
8. Vyrovnanie rámu: Rám sa vyrovná podľa označenej čiary a dotiahnu sa skrutky v upevňovacích nožičkách. Vodorovná poloha sa upravuje pomocou nastavovacej skrutky na jednej z nožičiek.
9. Montáž nástenných držiakov: Nástenné držiaky sa umiestnia na vrchnú časť rámu a pripevnia k stene.
10. Nastavenie zvislej polohy: Zvislá poloha sa upravuje pomocou skrutiek a vodováhy. Na tejto prípojke sa nesmie nachádzať tesnenie.
11. Nasmerovanie ventilu: Výtok uzatváracieho ventilu sa nasmeruje doprava.
12. Pripojenie hadice: Na výtok uzatváracieho ventilu sa naskrutkuje koncovka ohybnej prívodnej hadice.
13. Kontrola pripojenia: Izolačný ventil sa skontroluje, či je uzavretý, a otvorí sa hlavný uzáver vody. Overí sa tesnosť prípojky.
14. Prepláchnutie prípojky: Druhá koncovka hadice sa umiestni do vedra a opatrne sa otvorí izolačný ventil. Skontroluje sa prietok v...
