Komplexný sprievodca termostatmi a reguláciou podlahového vykurovania

Kúrenie v súkromnom dome je možné usporiadať niekoľkými spôsobmi. V dnešnej dobe získava teplá podlaha obrovskú popularitu, vďaka čomu je možné vykurovať teplo z nosiča tepla. Takýto systém je v zariadení celkom zložitý, pretože sa skladá z mnohých uzlov a snímačov. Predtým, ako pristúpime k výstavbe takýchto systémov, je potrebné objasniť vlastnosti termostatov pre podlahové vykurovanie. Termostat je špeciálne zariadenie, ktorého úlohou je monitorovať teplotu podlahového vykurovania a miestnosti ako celku.

Základy podlahového vykurovania a úloha termostatov

Podlahové vykurovanie umožňuje dosiahnuť vysoký tepelný komfort a zároveň znížiť účty za vykurovanie. Regulátory teploty sú všestranné riešenie, ktoré umožňuje optimálny výkon vykurovanej podlahy bez ohľadu na jej typ. Snímače pre podlahové vykurovanie sa používajú na automatické zapnutie ohrievača, keď teplota klesne pod nastavený prah. Senzory sú umiestnené priamo v miestnosti, kde sú nakonfigurované. Rozsah nastaviteľných teplôt sa môže meniť od 5 do 45 stupňov v závislosti od výrobcu a účelu systému. Snímače snímajú teplotu v podlahe alebo v jej blízkosti.

Fakturačný termostat porovnáva údaje so súborom ľudských indikátorov pomocou regulátora teploty. Ak sa podlaha prehreje, vykurovací systém sa vypne. Termostat pre podlahové vykurovanie je jedným z najdôležitejších prvkov. Správne nastavenie termostatu je kľúčové pre komfortnú teplotu a nízku spotrebu energie. Účinnosť podlahového systému závisí aj od jeho prevádzky.

Typy termostatov pre podlahové vykurovanie

Moderné modely termostatov môžu byť doplnené dotykovým displejom, ktorý zjednodušuje konfiguráciu všetkých vlastností. Takéto konštrukcie môžu pracovať s takmer všetkými typmi vykurovacích systémov. Existuje niekoľko typov termostatov, ktoré sa líšia spôsobom ovládania a úrovňou funkcionality.

Mechanické termostaty

Mechanické ovládacie prvky sú najlepšou voľbou pre miestnosti s malou plochou. Na tieto účely výrobcovia poskytujú špeciálne otočné gombíky. V závislosti od ich polohy sa nastavujú prietokomery vody alebo sa dodáva prúd. Takéto systémy sa veľmi často používajú s vodou "hrebene", ktoré vykonávajú distribúciu kvapaliny. Manuálne termostaty na podlahové kúrenie sa používajú najčastejšie, sú najjednoduchšie a dokáže ich ovládať aj menej technicky zdatná osoba.

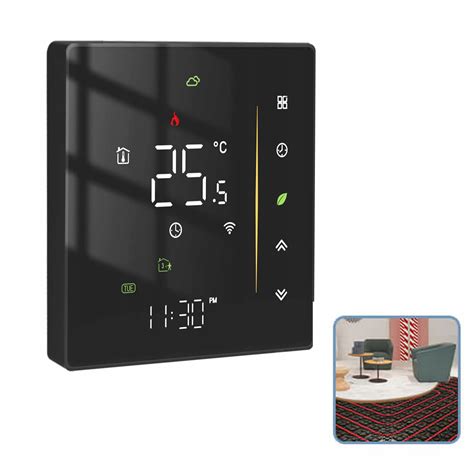

Digitálne a programovateľné termostaty

Tento prístup je dokonalejší, pretože umožňuje regulovať teplotu v užšom režime. Nastavenie tepelného relé sa vykonáva buď pomocou klasických tlačidiel alebo pomocou dotykového displeja. Tieto termostaty sú v mnohých ohľadoch podobné mechanickým systémom. Ich charakteristickou črtou je prítomnosť digitálneho displeja a špeciálnych tlačidiel na nastavenie teploty. Jednou z odrôd takýchto regulátorov sú zmyslové modifikácie.

Programovateľné termostaty sú doplnené aj externými senzormi, ktoré snímajú teplotu vzduchu vo vnútri miestnosti. Jednou z výhod týchto systémov je výrazná úspora energie. Keď sú rozmery miestnosti významné, potom je lepšie použiť programovateľné termostaty. Programovateľné systémy majú vynikajúcu prácu so svojimi úlohami. Programovateľný termostat umožňuje využiť viac režimov.

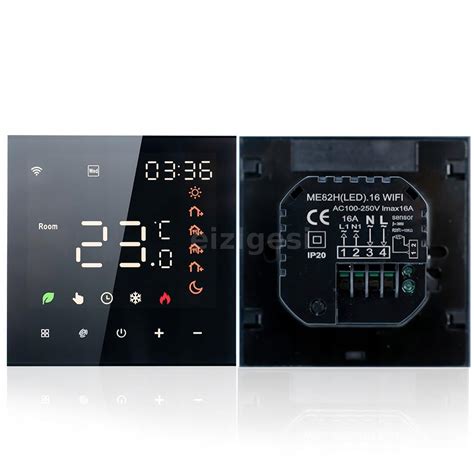

Inteligentné termostaty a diaľkové ovládanie

Regulátory teploty sú inštalované na tzv. Wi-fi kotloch. Tieto zariadenia sú schopné prijímať rádiové signály a na základe toho meniť nastavenia regulátora. Diaľkové ovládanie umožňuje meniť teplotu z telefónu odkiaľkoľvek. Automatická optimalizácia znamená, že systém sa naučí vaše návyky a vopred vyhreje miestnosť. Zónové riadenie zabezpečuje, že jednotlivé miestnosti sa ohrievajú v rôznom čase, takže netreba zbytočne zohrievať celý byt.

Energetická efektívnosť inteligentných algoritmov znižuje nadmernú spotrebu až o 15-20 %. Odporúčanie je, že fungujú len s kompatibilnými systémami podlahového kúrenia, preto je dôležité skontrolovať typ termostatu. Termostat podlahového kúrenia Beok TGM50 zároveň podporuje Wifi diaľkové ovládanie, do telefónu si môžete stiahnuť aplikáciu TUYA. V mobilnej APP si môžete prezerať a nastavovať termostat, ako keby bol priamo pri vás. Týmto spôsobom môžete dosiahnuť diaľkové nastavenie kedykoľvek a kdekoľvek. Okrem toho sa tento inteligentný izbový termostat TGM50 dá integrovať aj so zariadeniami hlasových asistentov, ako sú Google Home, Amazon Alexa atď.

Regulácia pre rôzne typy podlahového vykurovania

Organizovanie práce s elektrickým podlahovým kúrením je omnoho jednoduchšie ako pri vodných systémoch. Na tento účel stačí dodať návrh so špeciálnym relé, ktoré zapne alebo vypne napájanie. Pre reguláciu teploty môžete použiť analógové alebo digitálne termostaty s podlahovou sondou, prípadne centrálnu riadiacu jednotku. Pri podlahovom vykurovaní pomocou vykurovacích fólií je potrebné použiť termostat so snímačom teploty podlahy. Ak vykurovacie fólie umiestnime priamo pod plávajúcu podlahu, termostat bude častejšie spínať, no podlahovka bude mať rýchlejší nábeh. Vykurovacia rohož je odporový kábel predpripravený a uchytený na sklolaminátovej sieťovine. Rohož sa môže položiť priamo na podlahu na ktorú sa potom lepí dlažba.

Pre vodné systémy je regulácia komplexnejšia. V dizajne termostatu pre vodnú podlahu sa nachádza špeciálne servo, ktoré môže v závislosti od výkonu snímača otvoriť alebo zatvoriť kanál vodou. Tieto systémy sú potrebné na miešanie teplej a studenej vody. Tieto termostaty sú často inštalované na vodných podlahách, pretože môžu pracovať v spojení s trojcestnými ventilmi, ktoré menia prietok vody. Je dôležité, aký máte kotol - klasický, nízkoteplotný alebo kondenzačný. Pre každý z nich platia totiž pravidlá pre prevádzku. Kým pri klasickom kotli sú zmiešavacie armatúry nevyhnutnosťou, pri kondenzačnom sa vôbec neodporúčajú, pretože by nedochádzalo ku kondenzácii a teda ani úsporám.

Zmiešavacie ventily v zmiešaných systémoch

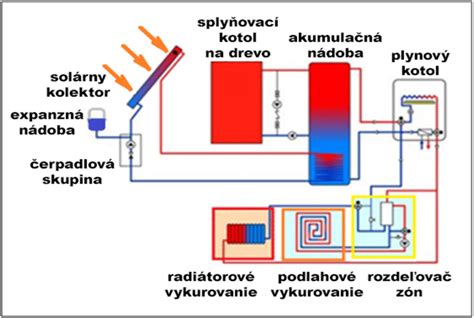

Pri zmiešanom systéme (radiátory + podlahové kúrenie) je potrebné nainštalovať zmiešavací ventil, ktorý zníži teplotu v okruhu podlahového vykurovania. Teplota sa zníži zmiešaním privádzanej vody zo zdroja tepla s chladnejšou, ktorá sa vracia zo spiatočky. Regulácia zmiešavacieho ventilu sa používa na riadenie činnosti ventilu c. Regulácia pracuje nasledovne: Snímač umiestnený na prívode do podlahovej inštalácie meria teplotu prívodnej vody. Ak je daná teplota je príliš vysoká, termostatický ventil sa zatvára, čo spôsobí zvýšenie prietoku spiatočky z inštalácie. Tak sa prívod ochladzuje. V prípade, že snímač zaznamená alarmovú teplotu, zastaví sa čerpadlo. Ak je teplota nameraná snímačom príliš nízka, postup je opačný. Termostatický ventil sa otvára, čo spôsobí, že sa do prívodného potrubia vráti menej chladnej vody.

Obmedzenia maximálnej teploty a ich dôležitosť

Základom každého podlahového vykurovania je ovládanie teploty podlahy prostredníctvom termostatu s podlahovou sondou. Snímanie teploty podlahy slúži na udržiavanie nastavenej teploty, ale tiež bráni prehriatiu podlahy. Z toho dôvodu je veľmi dôležité mať teplotu vždy pod kontrolou.

Hoci sa neustále teplá podlaha môže zdať ako príjemný benefit, opak je pravdou. V minulosti sa maximálnym teplotám podlahy nevenovala dostatočná pozornosť, no dnes je známe, že dlhodobé prekračovanie optimálnej teploty nie je pre ľudské zdravie vhodné. Teplota podlahy nesmie byť vyššia ako 35-37 stupňov. Pri silnom a konštantnom vykurovaní môže dôjsť k poškodeniu dekoratívnej podlahovej krytiny. Teplota podlahy by nemala prekročiť 29°C.

Hygienické limity povrchovej teploty podlahy

Pojem „hygienické limity povrchovej teploty podlahy“ označuje najvyššiu prípustnú teplotu povrchu podlahy, ktorá je bezpečná a komfortná pre človeka. Podlahové vykurovanie pracuje na princípe sálania z veľkej plochy, na rozdiel od radiátorov, kde teplo šíri konvekcia.

Dôležitosť dodržiavania limitov:

• Zdravie a komfort: Ľudské telo je citlivé na teplotu povrchu. Prekročenie limitov môže viesť k nepríjemným pocitom, prehrievaniu nôh alebo zdravotným komplikáciám.
• Efektivita: Prekročenie hygienických limitov znamená vyššiu spotrebu energie a neefektívnu prevádzku.
• Trvanlivosť materiálov: Trvalé prehriatie podlahových vrstiev môže negatívne pôsobiť na stavebné materiály, krytiny a lepidlá.

Dodržiavanie hygienických limitov je kľúčové pre zdravie, komfort a dlhodobú spokojnosť užívateľov. Pri plánovaní stavby alebo rekonštrukcie je vhodné obrátiť sa na odborníkov, ktorí zohľadnia všetky tieto aspekty.

Inštalácia a pripojenie termostatu

Analýza technických parametrov termostatu je nevyhnutná. Musia byť navrhnuté pre konkrétny energetický systém, ako aj odolávať poklesu napätia. Odporúča sa kúpiť výrobky len slávnej značky, čo je istá záruka ich dlhého a spoľahlivého servisu. Dbajte na počet výstupov pre pripojenie. Niektoré úpravy môžu pracovať s niekoľkými bodmi naraz.

Príprava a umiestnenie

Štandardné úpravy sú inštalované v obyčajných krabiciach vo vnútri steny, ale existujú aj nadzemné modely. Tieto prvky sú umiestnené vo vnútri cementového poteru v blízkosti vykurovacieho kábla. Senzory sú ukryté v špeciálnej uzavretej vlnitej rúrke, aby sa tam nedostal betón.

Elektrická prípojka

Najprv sa do termostatu privádzajú vodiče z centrálnej elektrickej siete. Môžete si ich vziať zo zásuvky alebo iného podobného zdroja. Káble sú pripojené podľa špeciálnej schémy na regulátore. Má 3 výstupy, ktoré sú určené pre fázové, nulové a zemné. Musia byť pripojené podľa schémy vytlačenej na ráme zariadenia.

Pripojenie vykurovacieho kábla

Existujú tu dve možnosti. Ak sú vo vnútri kábla iba dva vodiče, potom je prvý pár pripojený k fáze a nula a zvyšok k zemi. Keď sa použijú lanká, pripojí sa len jedna strana kábla. Na tento účel sú všetky tri vodiče zapojené v sérii k príslušným výstupom.

Počiatočné nastavenie a testovanie

Najprv preložíme zariadenie na minimálnu teplotu. Potom musíte prepnúť na maximum. Počas tohto obdobia by ste mali počuť určitý druh kliknutia s nízkou hlasitosťou. Ak je termostat programovateľný, mali by ste nainštalovať ľubovoľný program alebo špecifikovať postupnosť zapnutia mechanizmu. Potom, počas dňa, mali by ste sa len pozerať, ako sa správa teplá podlaha. Termostaty umožňujú užívateľovi čo najjednoduchšiu obsluhu. Servisné systémy okamžite prejdú do režimu vykurovania.

Zónová regulácia a optimalizácia spotreby energie

Takmer všetky termostaty pracujú len s konkrétnou miestnosťou. Dnes existujú dvojzónové systémy, ktoré sú napojené na niekoľko miestností. Zónové riadenie znamená, že jednotlivé miestnosti je vhodné riadiť samostatným termostatom, aby sa energia neplytvala. Rozlišovanie teplôt v rôznych miestnostiach v dome je súčasťou myšlienky obozretného hospodárenia s teplom.

Rôzne miestnosti v dome majú rôzne požiadavky na vykurovanie, čo sa premieta do rôznych dĺžok okruhov podlahového vykurovania a rôzneho hydraulického odporu. Je všeobecne známe, že až 74 % energie spotrebovanej v domácnostiach využívame na kúrenie. Ovládaním vykurovacieho systému samostatne v každej izbe ušetríte peniaze za energie. Ak máte viacizbový byt alebo rodinný dom, najúspornejším a najkomfortnejším riešením je vytvorenie zónovej regulácie s časovým programom. So zónovou reguláciou si môžete vytvoriť zóny podlahového vykurovania a ovládať radiátory tak, ako uznáte za vhodné.

Časové programy

Časové programy umožňujú optimalizovať spotrebu energie. Denný program môže znamenať zapnutie kúrenia 15-30 minút pred prebudením, aby bola miestnosť už teplá, a vypnutie večer, keď miestnosť nepoužívate. Týždenný program je vhodný, ak cez víkendy alebo v noci používate miestnosť inak, kedy môžete nastaviť nižšiu teplotu. Cieľom je spotrebovať čo najmenej energie pri zachovaní komfortnej teploty.

Hydraulická regulácia

Teplotu podlahy je možné regulovať ukladaním potrubia vo vzdialenosti 10 až 30 cm (v závislosti od priemeru potrubia, tepelných strát v miestnosti alebo typu podlahy), ako aj vyrovnávaním prietokov pre jednotlivé okruhy. Inými slovami, každým vykurovacím okruhom by mala prúdiť voda so špecifickým prietokom podľa požadovaného tepelného výkonu. Na tento účel slúžia ventily regulujúce hydraulický odpor jednotlivých vodných okruhov. Veľmi praktickým riešením je použitie rozdeľovača vybaveného ventilmi. Presná regulácia je možná vďaka prietokomerom, ktoré je možné pripojiť k podlahovému rozdeľovaču. Prietoky možno hodnotiť na základe údajov prietokomeru.

Manuálna hydraulická regulácia zahŕňa zníženie prietoku vody v slučkách s najkratším odporom a súčasné zvýšenie prietoku v najdlhších slučkách s najvyšším hydraulickým odporom. Termoelektrické pohony na ovládanie termostatických ventilov v rozdeľovačoch sa aktivujú centrálnou jednotkou. Tým sa uzavrie alebo otvorí vykurovacia slučka.

Priorita regulácie: Vzduch vs. Podlaha

Pri regulácii podlahového vykurovania je dôležité rozlišovať: Priorita vzduchu: Po dosiahnutí požadovanej teploty vzduchu sa vykurovanie vypne. Podlahová sonda tu slúži ako bezpečnostná funkcia proti prehriatiu. Priorita podlahy: Udržiava sa nastavená teplota podlahy. Hlavný regulátor by mal byť programovateľný termostat s možnosťou voľby režimov: len podlaha, len priestor, alebo podlaha a priestor. Podlahové termostaty vybavené snímačom snímajú izbovú teplotu aj teplotu podlahy a možno ich nastaviť na teplotu podlahy alebo izbovú teplotu. So správnym podlahovým termostatom ušetríte finančné prostriedky a ľahko dosiahnete veľký komfort pri vykurovaní podlahy alebo vzduchu v priestore. Vždy merajte teplotu podlahy, nie len vzduchu.

Bezpečnostný obmedzovač teploty (BOT)

Bezpečnostný obmedzovač teploty (BOT) je kľúčovým prvkom vykurovacieho systému, ktorý chráni zariadenia pred príliš vysokými teplotami. Funguje tak, že vypne horák alebo preruší prívod paliva, čím zabraňuje poškodeniu vykurovacieho zariadenia a súvisiacich komponentov. BOT monitoruje teplotu vykurovacej vody a reaguje najmä v prípade vážnych problémov so zdrojom tepla alebo samotným zariadením. Po odstránení príčiny problému sa zariadenie zvyčajne odblokuje manuálne. Odporúča sa však kontrola zo strany inštalatéra, aby sa predišlo vážnemu poškodeniu systému.

Často sa kombinuje so snímačom alebo regulátorom teploty, ktoré taktiež monitorujú teplotu média vo vykurovacom zariadení. V prípade prekročenia vopred nastavenej hodnoty zastavia prívod tepla, no po určitej dobe ho môžu opäť uvoľniť.

Oblasti použitia BOT

• Olejové a plynové vykurovacie systémy: BOT monitoruje teplotu vody v kotle. Ak teplota stúpne (napr. ak systém prestane odoberať teplo), BOT sa aktivuje a zastaví spaľovanie.
• Ústredné vykurovanie: Okrem kotla sa BOT stará o ochranu rozvetvenej potrubnej siete, armatúr a vykurovacích plôch pred vysokými teplotami cirkulujúcej vykurovacej vody. Je to obzvlášť dôležité pri plošnom (podlahovom) vykurovacom systéme, ktorý je integrovaný do stavebných prvkov.
• Elektricky alebo plynovo vyhrievané zariadenia na ohrev teplej vody: Tieto systémy často pracujú v rozsahu 45-60°C. BOT ich chráni nielen pred vysokými teplotami a poškodením techniky, ale aj pred popálením.

Obmedzovač teploty IMI RTL obmedzuje teplotu vratnej vody vracajúcej sa z koncového vykurovacieho telesa alebo z konca podlahového vykurovania. Je určený pre menšie miestnosti s plochou do 15 m² a nemal by byť inštalovaný v blízkosti rozdeľovača, aby nebol ovplyvnený nadmernou teplotou. Nastavenie teploty sa vykonáva pomocou termostatickej hlavice, ktorá sníma teplotu prúdiaceho média. COMPUTHERM TF-13 je kapilárny termostatický hlavicový obmedzovač teploty. Vďaka ponornej prechodke sníma teplotu kvapaliny v potrubí. Ventil sa otvára, ak je teplota prostredia nižšia ako nastavená hodnota, a zatvára sa, ak je vyššia. Odporúča sa najmä na nastavenie a obmedzenie teploty podlahového vykurovania.

Údržba a riešenie problémov

Práca termostatov je pomerne jednoduchá a vyžaduje minimálny zásah človeka. Pri používaní termostatu sa riaďte pokynmi výrobcu. Pred zapnutím podlahového kúrenia po letnej prestávke je potrebné vykonať údržbu systému.

Časté problémy a ich riešenia

• Prepnutie termostatu: Príčinou je často slabý kontakt medzi zariadením a vstupnými vodičmi. Ak to chcete skontrolovať, mali by ste puzdro rozobrať a analyzovať kvalitu uchytenia.
• Nedostatok podlahového vykurovania / Žiadny prúd: Blikajúce červené svetlo signalizuje, že nie je prúd. Existuje niekoľko dôvodov. Najprv je potrebné skontrolovať, či sú všetky napájacie káble k termostatu správne pripojené. Ak je kontakt dobrý, potom je potrebné hľadať poškodenie vnútri termostatu. Tieto chyby často nie sú vždy opraviteľné.
• Prístroj neohrieva podlahu na nastavenú teplotu a vypne sa skôr: Je ľahké skontrolovať, či ste zariadenie nastavili na maximum. Servisné systémy okamžite prejdú do režimu vykurovania.

Pravidelne prezrite pripojenie vykurovacích obvodov k rozdeľovaču pre prípad výskytu netesností. Prítomnosť charakteristických škvŕn je znakom toho, že spoj zlyháva. Ak sa systém používa dlhší čas, je tiež dobrým zvykom prepláchnuť podlahové kúrenie. Nepoužívajte termostaty vo vlhkom prostredí.

Odporúčané značky termostatov

• Danfoss: Programovateľné systémy majú vynikajúcu prácu so svojimi úlohami.
• Eberle: Pod touto značkou vyrábame niekoľko typov termostatov. Osobitná pozornosť by sa mala venovať mechanickým zariadeniam, ktoré sa používajú na nastavenie teploty v priemyselných zariadeniach.
• Devi: Regulátory teploty z Dánska sú vysoko presné a spoľahlivé.
• Legrand: Jedna z najspoľahlivejších značiek termostatov. Tu nájdete konvenčné mechanické aj programovateľné systémy.
• Teplolux: Regulátory teploty tejto značky sú veľmi rozšírené. Líšia sa v multifunkčnosti. Ale podľa recenzií mnohých majiteľov, niektoré úpravy slúžia zle a rýchlo zlyhajú.

Termostaty umožňujú správne nastaviť teplotu podlahového vykurovania. Preto musia byť vysoko kvalitné a spoľahlivé.

Správne nastavenie termostatu je kľúčové pre komfortnú teplotu a nízku spotrebu energie. Možnosť časového programovania, zónovania a optimalizácie. Systém spotrebuje vždy len toľko energie, koľko je skutočne potrebné.
