Moderné plynové kotly sú inteligentné zariadenia, ktoré neustále sledujú tlak, teplotu vody, množstvo plynu či správne spaľovanie. Ak niektorý z týchto parametrov nefunguje tak, ako má, kotol to okamžite rozpozná a zobrazí chybový kód. Hoci sa väčšina kotlov riadi rovnakým princípom - sníma, vyhodnocuje a signalizuje odchýlky - každý výrobca používa vlastný systém kódovania porúch. V tomto článku sa zameriame na problematiku nastavení a regulácie kotlov značky Protherm, ktoré sú na Slovensku veľmi rozšírené, najmä modely z radu Medveď, vrátane kondenzačných verzií.

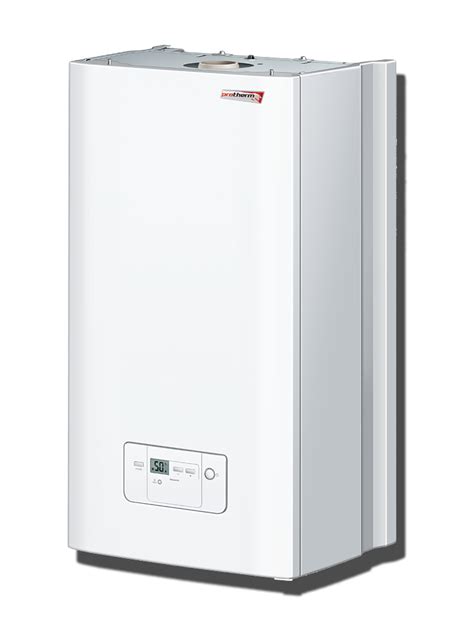

Typy Kotlov Protherm Medveď a Ich Základné Nastavenia
Protherm je nemecká značka pod záštitou Vaillant Group, ktorá vyrába kotly v Skalici už od roku 2001. Plynové kotly Protherm sú medzi spotrebiteľmi obľúbené kvôli ich spoľahlivosti, európskej kvalite a rozumnej cene. Medzi podlahovými zariadeniami je známa séria Medveď, ktorá je navrhnutá s dôrazom na efektívnu výmenu starších stacionárnych nekondenzačných kotlov.
Podlahové kotly Protherm Medveď majú jednoduchý dizajn a v predaji sú modely, ktoré dokážu zabezpečiť iba vykurovanie, a existujú modely, ktoré vyrábajú teplú vodu. V závislosti od vlastností je plynový kotol Protherm Medveď nakonfigurovaný nasledovne:
Nastavenie Teploty TÚV (Teplá úžitková voda)
- Po stlačení tlačidla MODE začne kontrolka v ľavom hornom rohu blikať a vpravo dole sa rozsvieti ďalšia dióda.
- Pomocou tlačidla s obrázkom dvoch šípok smerujúcich nahor sa nastavuje požadovaná teplota v kotle v rozmedzí 40-70 °C (v niektorých modeloch 38-60 °C).
- Potvrdenie zvolenej teploty sa vykoná stlačením tlačidla MODE.
Nastavenie Teploty Nosiča Tepla pre Vykurovanie
- V režime nastavenia teploty kúrenia bliká kontrolka v ľavom hornom rohu.
- Pomocou tlačidla s dvoma šípkami nahor sa nastavuje požadovaná teplota nosiča tepla v rozmedzí 45-85 °C (v niektorých modeloch 38-85 °C).
- Stlačením tlačidla MODE sa aktivuje zvolená hodnota.
Letný Režim
Zoznam teplôt obsahuje parameter „-“. Po jeho výbere sa plynový kotol prepne do letného režimu, keď je kúrenie vypnuté a režim dodávky teplej vody je funkčný.
Pri prevádzke plynového kotla Protherm Medveď bez izbových termostatov závisí vykurovanie priestorov od nastavenia teploty vykurovacieho média. Pre maximálnu úsporu a efektívnejšiu reguláciu sa odporúča zakúpiť si izbový termostat.
Pokročilé Možnosti Regulácie pre Kotly Protherm Medveď Condens
V tejto časti sa budeme venovať nastaveniu kondenzačného kotla Protherm Medveď Condens 25 (7-25 kW) a súvisiacim otázkam regulácie vykurovania a ohrevu vody. Tieto kotly sú navrhnuté pre modernizáciu vykurovacích systémov s minimálnymi úpravami existujúcej inštalácie.
Ekvitermná Regulácia
Najmodernejšia a najpresnejšia je ekvitermická regulácia, ktorá sa vykonáva termostatom so snímačom vonkajšej teploty. Ak je takéto zariadenie pripojené k plynovému kotlu, bude tento regulovať teplotu chladiacej kvapaliny v závislosti od vonkajších podmienok.
- Pre zavedenie ekvitermnej regulácie je potrebné kotol Protherm Medveď Condens vybaviť ekvitermným eBus regulátorom značky Protherm.
- Samotný kotol túto funkciu neposkytuje, aj keď umožňuje pripojenie vonkajšieho snímača teploty. Na nastavenie vykurovacej krivky je však nevyhnutný externý regulátor.
- Odporúča sa použiť regulátor radu Thermolink alebo Examaster, ktorý je spojený s externým snímačom vonkajšej teploty. Tieto regulátory zároveň umožňujú riadiť aj prípravu teplej úžitkovej vody (TÚV).
- Pre optimálne nastavenie ekvitermnej regulácie je vhodné poradiť sa s certifikovaným servisným technikom kotla.
- Ak je prevádzka jednotky riadená ekvitermickým regulátorom, neodporúča sa nastavovať maximálnu teplotu chladiacej kvapaliny - to výrazne zníži účinnosť systému.
Nastavenie Prietokov Radiátorov
Po zavedení ekvitermnej regulácie je dôležité správne nastaviť prietoky vody jednotlivými radiátormi. Týmto krokom sa zabezpečí plynulé natápanie každej miestnosti na požadovanú teplotu. V miestnosti, kde je umiestnený izbový regulátor, nemôžu byť radiátory vybavené termostatickými ventilmi.
Použitie Inteligentných Termostatických Hlavíc
V prípade potreby častejšej zmeny teploty v jednotlivých miestnostiach počas dňa je možné použiť inteligentné termostatické hlavice. Avšak, odporúča sa s ich inštaláciou počkať aspoň jednu vykurovaciu sezónu, aby bolo možné najprv optimalizovať základné nastavenia. Tieto hlavice môžu byť tiež integrované do existujúcich systémov inteligentnej domácnosti, ako je napríklad Zigbee.
Nastavenie Minimálnej Teploty pri Zapínaní Kotla
V prípade kotla Protherm Medveď 30, ktorý je využívaný výhradne na vykurovanie a je napojený na rozdeľovač s tromi samostatnými vetvami ovládanými trojcestnými ventilmi, sa môže vyskytnúť problém s veľkým teplotným rozsahom medzi vypnutím a zapnutím kotla. Kotol sa môže zohriať na 80°C a vypnúť, pričom pri prevádzke klesne teplota až na 45°C, čo spôsobuje časté spínanie trojcestných ventilov.
Maximalizácia účinnosti vášho kondenzačného plynového kotla

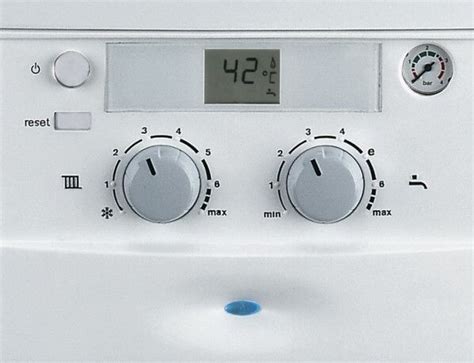

Časté Chybové Hlásenia a Diagnostika u Kotlov Protherm
Moderné kotly sú navrhnuté tak, aby vás na problém upozornili ešte skôr, než dôjde k poruche. Ak sa na displeji objaví chybové hlásenie, vždy sa riaďte pokynmi v návode a konkrétnym kódom, ktorý kotol zobrazuje. Nie všetky chybové hlásenia znamenajú vážnu poruchu; mnohé z nich upozorňujú na bežné prevádzkové stavy.
Prehľad Najčastejších Chybových Kódov Protherm
- F0: Strata tlaku vykurovacej vody - tlak pod 0,6 bar, kotol je automaticky odstavený. Riešenie: Doplňte tlak vykurovacej vody v rozmedzí 1-2 bar, následne kotol svoju činnosť sám obnoví.
- F1: Prerušený snímač vratného potrubia - Riešenie: Skontrolujte snímač, či je správne zapojený. Ak je zapojený správne a nefunguje, zavolajte servisného technika (možná výmena snímača).
- F3: Zvýšenie teploty vykurovacej vody (prehriatie) - prekročenie maximálnej teploty 95 °C. Riešenie: Vypnite a zapnite kotol, jeho činnosť sa obnoví po vychladnutí vody. Problém môže byť aj v pripojení s elektronikou zásobníka alebo v zanesení čerpadla/filtra. (Pri starších kotloch F3=F20).
- F4: Snímač teploty teplej vody je prerušený - Riešenie: Skontrolujte odpor snímača a prívodné káble. Ak je všetko na mieste, je potrebné zavolať technika.
- F5: Porucha vonkajšieho čidla - pravdepodobne došlo k skratu alebo k vypojeniu čidla. Riešenie: Skontrolujte správne pripojenie. Ak vonkajšie čidlo nevlastníte a je zvolené riadenie podľa vonkajšej teploty, prestavte riadenie kotla.
- F6: Prerušenie vnútorného čidla - Riešenie: Skontrolujte pripojenie senzora a jeho nastavenia. Odporúča sa zavolať servis, čidlo môže byť poškodené. (Panther 30 KOV: chybný snímač spalín).
- F7 (Leopard 24): Porucha riadiacej dosky - Riešenie: Reštartujte prístroj, skontrolujte obvod dosky a displeja. Možno je fáza obrátená s nulou.
- F10: Skrat snímača vykurovacej vody na výstupe - Riešenie: Skontrolujte snímač a kábel. Ak nič nezistíte, zavolajte servis (možná výmena snímača).
- F20 (*F3): Prehriatie kotla - Riešenie: Kotol sa vypne a po vychladnutí obnoví činnosť. Ak sa opakuje, zavolajte servis (možno upchatý filter).
- F22: Nedostatočné množstvo vody - Riešenie: Doplňte vodu do okruhu a zresetujte kotol. Najvhodnejšie je zavolať servisného technika.
- F28 (*F1): Strata plameňa - vplyvom prerušenia dodávky plynu. Riešenie: Vypnite a po chvíľke znova zapnite kotol (RESET).
- F29: Chyba ventilu - zaseknutý ventil. Riešenie: Vyžaduje sa nastavenie plynového ventilu.
- F62: Plynový ventil je zatvorený/zaseknutý - Riešenie: Nastavenie plynového ventilu servisným technikom, prípadne mazanie ventilu.
- F75: Nedostatok tlaku vo vykurovacom okruhu alebo chyba tlakového spínača - Riešenie: Skontrolujte tlakový spínač a tlak kvapaliny. Prerušovane môže vznikať aj kvôli nízkemu tlaku.
- F83: V systéme nie je žiadne vykurovacie médium - teplota sa pri bežiacom horáku nezvyšuje, tlak klesne pod 0,3 baru. Riešenie: Odvzdušnenie vykurovacieho systému, kontrola snímačov teploty.
- Chyba F01 (Jaguar 24 JTV): Porucha prehriatia - teplota vody > 98 °C. Riešenie: Jednotka sa vypne, zobrazenie RESET a F01.
- Dymenie z horáka: Riešenie: Pravdepodobne znížený prietok vzduchu. Demontujte blok plynového horáka, vyčistite a umyte horák a trysky.
- Kotol sa vypína, keď zafúka vietor na zapaľovač (Grizzly): Riešenie: Zníženie dodávky plynu do zapaľovacieho zariadenia. Pridajte prietok paliva do zapaľovača.
- Kód F1 (Panther 17. série): Zvýšený ťah v komíne - Riešenie: Korekcia polohy elektródy na reguláciu plameňa.
Inštalácia, Servis a Údržba pre Bezporuchovú Prevádzku
Pre zabezpečenie bezporuchovej prevádzky, zachovanie účinnosti plynového zariadenia, neskracovanie jeho životnosti a najmä na naplnenie zákona č. 656/2004 Zb. (Zákon o energetike...) sa odporúča prevádzať pravidelné prehliadky plynového zariadenia aj po záručnej dobe.

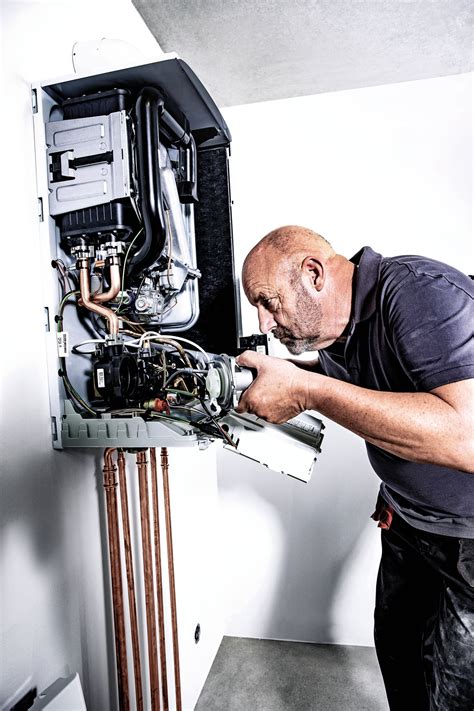

Pravidelný Servis a Údržba
Najdôležitejší je pravidelný servis kotla. Ak podceníte servis a preventívne prehliadky, môžete si byť viac než istí, že chybové hlásenia sa budú objavovať častejšie. Preventívne prehliadky sa pohybujú od 20-100 €, pokiaľ ich však začnete robiť pravidelne, bude stačiť jedna za rok. Určite je to lepšia investícia ako kúpa nového kotla. Pravidelnou preventívnou prehliadkou sa dá predchádzať nepríjemným poruchám.
Servisný technik vám môže ukázať, ako si poradiť v krízových situáciách a aké sú možnosti. Nájdite si svojho servisného technika v okolí a zverte mu svoj kotol do rúk. Tak sa najlepšie zbavíte chybových hlásení kotla.
Kontrola Tlaku Vody
Nízky tlak vody v systéme je častou príčinou chybových hlásení. Doplňte vodu cez plniaci ventil (zvyčajne pod kotlom). Tlak by mal byť pri studenom systéme 1,2-1,5 bar. Je vhodné monitorovať odchýlku od počiatočného tlaku vody vo vykurovacom systéme pomocou manometra na ovládacom paneli kotla.
Čistenie a Kontrola Komponentov
- Čistenie horáka a trysiek: Zanesený horák alebo trysky môžu spôsobiť zlé spaľovanie a následné problémy.
- Kontrola ventilátora: Uistite sa, že ventilátor funguje správne a nie je zanesený nečistotami.
- Kontrola čidiel a senzorov: Prerušené alebo chybné čidlá (teploty, tlaku, spalín) sú častou príčinou chybových hlásení.
- Kontrola prívodu plynu: Uistite sa, že je otvorený prívod plynu a tlak plynu v dome nie je prerušený.
- Kontrola odvodu spalín: Zanesený alebo poškodený vývod spalín môže spôsobiť problémy s odvodom spalín a viesť k nebezpečným situáciám. Do komína je zakázané umiestňovať predmety, ktoré bránia prechodu splodín horenia.
Nastavenie Plynového Ventilu
Pri problémoch s plynovým ventilom je potrebné jeho nastavenie. Toto nastavenie by mal vykonávať výhradne kvalifikovaný servisný technik, ktorý disponuje potrebným vybavením (manometer) a znalosťami.
Požiadavky na Inštaláciu
Inštaláciu musí na základe projektu vykonať kvalifikovaný technik autorizovanej špecializovanej spoločnosti, ktorý je zodpovedný za správnu inštaláciu a súlad s existujúcimi pravidlami, predpismi a normami. Kotol je inštalovaný v miestnosti chránenej pred mrazom v blízkosti komína. Prípustná teplota okolia pre prevádzku kotla je od +3 °C do +45 °C.
Spaľovací vzduch privádzaný do prístroja musí byť technicky bez chemikálií, ktoré môžu spôsobiť koróziu, a nesmie obsahovať mechanické nečistoty. Kotol Protherm KLZ sa používa ako zdroj tepla v autonómnych teplovodných vykurovacích systémoch.

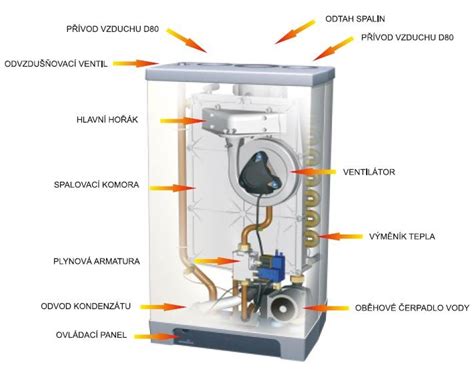

Kondenzačná Technológia ako Riešenie
Kondenzačná technológia je moderným a efektívnym riešením pre plynové vykurovanie. Tieto kotly dokážu získať teplo aj zo spalín, čím zvyšujú účinnosť a znižujú náklady na vykurovanie až o 30% v porovnaní so starými kotlami. Vďaka integrovanej elektronike a snímačom dokážu presne kontrolovať každý aspekt prevádzky - od spaľovania po obeh vody.
Výhody Kondenzačných Kotlov
- Vysoká účinnosť: Maximálne využitie energie z plynu až do 108%.
- Úspora nákladov: Nižšia spotreba energie a plynu.
- Šetrnosť k životnému prostrediu: Nižšie emisie CO2.
- Dlhá životnosť: Kvalitné komponenty a moderná technológia.
- Flexibilita: Možnosť kombinácie s obnoviteľnými zdrojmi energie.
Kotol Protherm Medveď Condens KKS
Kotol Medveď Condens KKS je optimalizovaný na výmenu starších stacionárnych nekondenzačných kotlov s minimálnymi nárokmi na úpravu inštalácie. Jeho konštrukcia - nerezový výmenník s veľkým prierezom rúrok - umožňuje rýchlu a bezproblémovú výmenu starších kotlov, bez nutnosti prispôsobovania k starému vykurovaciemu systému. Nie je potrebné meniť hydraulické pripojenia, pridávať dodatočné príslušenstvo ako sú filtre a odkalovače, čo zrýchľuje inštaláciu a tiež šetrí náklady na prácu a príslušenstvo. Je zaradený do energetickej triedy A.
Kotol Medveď Condens KKS je vybavený nasledujúcimi vlastnosťami a výbavou:
- Možnosť pripojenia externého zásobníka na teplú úžitkovú vodu pomocou špeciálnej prepojovacej sady.
- Štyri výkonové verzie s maximálnym výkonom: 18 kW, 25 kW, 35 kW a 48 kW.
- Robustný nerezový výmenník s veľkým objemom vykurovacej vody, odolný voči zaneseniu nečistotami aj zo starších vykurovacích systémov.
- Zabezpečená dlhodobá životnosť a bezporuchová prevádzka.
- Možnosť využitia pôvodného príslušenstva pri výmene kotla (napríklad čerpadlo, expanzná nádoba).
Kedy Zavolať Servisného Technika?
Ak sa však chyba po resete opakuje, kotol sa vypína alebo kód signalizuje problém s elektronikou, ventilátorom či čidlom, je čas zavolať servisného technika. Ak kotol hlási problém s plameňom, ventilátorom, čidlom spalín, elektronikou alebo únikom spalín, ide o poruchy, ktoré môžu byť nebezpečné alebo poškodiť zariadenie.
Uvedenie kotla PROTHERM KLZ do prevádzky môže vykonať iba odborník autorizovaný spoločnosťou Protherm a odborná organizácia.
