Nástenná plastová zásuvková rozvodnica: Komplexný sprievodca pre bezpečnú distribúciu elektriny

Zriadiť elektrickú zásuvku v garáži, dielni, záhradnom domčeku - skrátka ďalej od hlavného rozvádzača, je často zložité. Klasická inštalácia by si vyžadovala montáž rozvodnej skrinky, osadenie ističmi, natiahnutie káblov a mnoho ďalších krokov. Existuje však podstatne jednoduchšie a rýchlejšie riešenie: nástenná zásuvková rozvodnica.

Čo je zásuvková rozvodnica a prečo je praktická?

Zásuvková rozvodnica je malá uzatvárateľná skrinka, ktorá môže mať priehľadné alebo nepriehľadné dvierka. Jej hlavnou výhodou je, že okrem zásuviek má vstavané aj ochranné obvody. Nemusíte byť vášnivým domácim majstrom a tráviť hodiny v domácej dielni, aby ste zásuvku nainštalovali, a nemusíte hneď riešiť zložitú elektroinštaláciu s podružným rozvádzačom, káblovými lištami a odbočnými krabicami.

Výhody rýchlej inštalácie a bezpečnosti

• Rýchla inštalácia: Stačí namontovať jednu rozvodnicu na stenu a natiahnuť k nej prívodný kábel, napríklad z hlavného rozvádzača v dome. Všetky prepojenia sú už vo vnútri rozvodnice, čo eliminuje potrebu uchytávať na stenu ďalšie rozvodné skrinky, káblové chráničky či lišty.
• Istiace prvky po ruke: Ističe a prúdové chrániče máte priamo v zásuvkovej rozvodnici, čo zabezpečuje okamžitú ochranu priamo v mieste odberu.
• Ochrana života: Všetky zásuvky sú zároveň chránené 30 mA prúdovým chráničom. Tento typ chrániča predpisujú aktuálne normy pre všetky zásuvky obsluhované laikmi (teda pre všetky zásuvky v domácnosti). Chránič vám zachráni život pri hrozbe úrazu elektrinou - napríklad pri poškodení prívodného kábla alebo zatečení vody do zariadenia.

Pre vašu bezpečnosť je však životne dôležité pamätať: Ak sa chcete vyhnúť úrazu elektrinou alebo požiaru, nechajte zapojenie zásuvkovej rozvodnice na kvalifikovaného elektrikára.

Typy, materiály a ochranné prvky zásuvkových rozvodníc

Zásuvkové rozvodnice sa vyrábajú v rôznych konfiguráciách a z rôznych materiálov, aby vyhovovali širokému spektru potrieb. Na výber máte spravidla z odolného plastu alebo kovu.

Konfigurácia zásuviek

• 230 V zásuvkové rozvodnice: Bežne sa vyrábajú v konfigurácii s dvoma 230 V zásuvkami s viečkom.

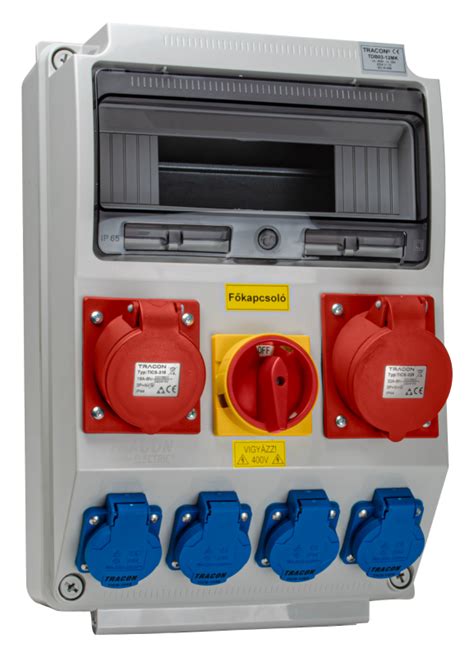

• Trojfázové zásuvkové rozvodnice: Tieto sú osadené jednou 230 V zásuvkou a jednou 400 V (trojfázovou) zásuvkou s maximálnym prúdom 16 A alebo 32 A.

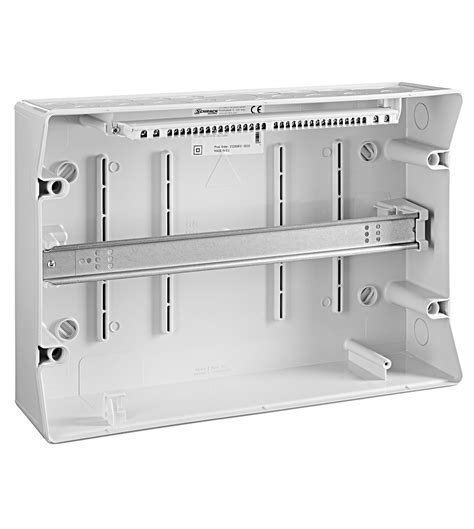

• Niektoré zásuvkové rozvodnice bez istenia majú aj predprípravu na osadenie prístrojov (ističe, prúdové chrániče a pod.) v podobe DIN lišty a dvierok, čo umožňuje flexibilné prispôsobenie podľa projektu.

Materiál a odolnosť

Plastové zásuvkové rozvodnice sú veľmi obľúbené. Napríklad zásuvkové rozvodnice SFOS sa vyrábajú z odolného plastu, ktorý je veľmi pevný a znesie aj tvrdšie zaobchádzanie, takže sa hodí aj do dielní či ľahkého priemyslu. Kovové skriňové rozvádzače sa zase volia tam, kde je požiadavka na vyššiu mechanickú odolnosť a stabilitu.

Stupeň krytia (IP) a umiestnenie

Dôležitým parametrom je aj odolnosť voči vlhkosti a vniknutiu prachu, vyjadrená stupňom krytia IP. Štandardom pre bežné interiéry je IP30/40, no pre náročnejšie prostredia sú dostupné rozvodnice s vyšším krytím:

Naše zásuvkové rozvodnice SFOS majú po uzavretí dvierok krytie až IP65, čo znamená, že sú úplne prachotesné a odolné voči tryskajúcej vode. Môžete ich tak bezpečne nainštalovať aj do exteriéru, napríklad v záhradnom domčeku alebo v kôlni, kde k rozvodnici môžete pripojiť kosačku alebo záhradné čerpadlo.

Zabezpečenie rozvodnice

Ak nechcete, aby vám niekto kradol elektrinu alebo vypínal ističe, vyberte si zásuvkové rozvodnice s uzamykaním. Pre lepšiu ochranu si k nim môžete dokúpiť aj FAB zámky na unikátny kľúč.

Rozvádzače a rozvodnice: Terminológia a ich úloha

Pojmy ako rozvádzač, rozvodná skriňa, ističová skrinka či elektrická skrinka sa často zamieňajú. Hoci majú podobný účel, je medzi nimi mnoho odlišností. Všetky zariadenia, ktoré slúžia na rozvod elektrickej energie, sa nazývajú rozvádzače alebo rozvodnice. Ich primárnym účelom je sústredenie elektrických prístrojov a pripojení do jedného bezpečného celku, aby bolo možné obvody prehľadne rozdeliť, istiť a ovládať. Zároveň chránia vodiče a prístroje pred dotykom, prachom a vlhkosťou podľa zvoleného krytia IP.

Hlavné rozdiely

• Elektrické rozvádzače nízkeho napätia: Sú kombináciou jedného alebo viacerých spínacích prístrojov (ističe, vypínače) s pridruženým meracím, riadiacim, signalizačným, regulačným či ochranným zariadením. K nim môžu mať prístup iba poučené osoby a osoby s odbornou elektrotechnickou spôsobilosťou. Rozvádzače sa líšia svojím konštrukčným vyhotovením (nekryté, panelové, krytové, skriňové, pultové či skriňovo-stavebnicové).
• Rozvodnice: Na rozdiel od rozvádzačov sa môžu umiestniť tak, aby boli prístupné laickej obsluhe kvôli spínaniu jednotlivých prvkov (vypínače, ističe) či výmene poistiek. Sú vyhotovené na montáž na zvislú rovinu a do menovitého napätia 300 V oproti zemi.

Prehľad typov rozvodníc

Existuje viacero špecifických typov rozvodníc, ktoré slúžia rôznym účelom:

• Bytová rozvodnica: Slúži na rozvod energie v bytoch, domoch, ale aj v kancelárskych priestoroch či v ľahkom priemysle. Používa sa ako domový alebo podružný rozvádzač.
• Rozvodná skriňa: Býva odolnejšia voči mechanickému namáhaniu, prachu a vlhkosti než bytové rozvodnice.
• Elektromerový rozvádzač (skrinka na elektromer): Je predpripravený na montáž elektromeru a ďalších pomocných zariadení, vrátane kompletného značenia v zmysle aktuálne platných STN. Dodáva sa s hlavným ističom, ktorý je možné zaplombovať. Podľa konštrukcie sa delia na pilierové, nástenné a pre zapustenú montáž pod omietku.
• Poistková skrinka: Je vybavená poistkovými držiakmi a svorkou na pripojenie PEN vodiča. Slúži najmä na realizáciu elektrickej prípojky vzdušného vedenia na elektrickú sieť.
• Zásuvková rozvodnica: Je osadená jednou alebo viacerými elektrickými zásuvkami na 230 V alebo 400 V. Tieto rozvodnice sú ideálne pre mobilnú alebo pevne montovanú distribúciu napájania.
• Staveniskový rozvádzač: Určený na napájanie dočasných rozvodov elektrickej energie na stavenisku. Líši sa zabudovaným stojanom, vyššou odolnosťou voči vlhkosti, napájaním pomocou 400 V zástrčky a hlavným vypínačom.

Ako vybrať správnu nástennú zásuvkovú rozvodnicu?

Správny výber rozvodnice rozhoduje o bezpečnosti, prehľadnosti a servisovateľnosti celej inštalácie. Pri výbere si najprv ujasnite, či potrebujete hotové zásuvkové vyhotovenie alebo prázdnu skriňu na osadenie modulárnymi prístrojmi.

Kľúčové parametre pre výber

1. Počet modulov a radenie: Najdôležitejším parametrom je počet modulov, teda pozícií pre prístroje. Maximálny počet modulov na jeden rad býva 18, pričom existujú dvoj-, troj- i štvorradové rozvodnice. Majte na pamäti, že rôzne prístroje zaberú rôzne množstvo pozícií (napr. jednofázový istič 1 pozíciu, trojfázový 3 pozície). Vždy si pre istotu nechajte rezervu v počte niekoľkých modulov pre budúce rozšírenie alebo doplnenie príslušenstva (napr. zvonček, 12 V zdroj pre LED osvetlenie, spínacie hodiny či modul pre diaľkové ovládanie). Modulové prístroje sa upevňujú na tzv. DIN lišty zacvaknutím, čo zjednodušuje montáž bez skrutiek.
2. Spôsob montáže:
   • Na omietku (povrchová montáž): Určené pre garáže, pivnice, dielne alebo rekonštrukcie, kde nie je možné sekať do steny. Sú rýchlo inštalovateľné a často dostupné aj s vyšším krytím (napr. IP55). Nástenné vyhotovenie urýchľuje montáž v technickej miestnosti.
   • Pod omietku (zapustená montáž): Určené pre novostavby a miesta, kde sa preferuje estetický vzhľad. Rozvodná skriňa pod omietku pôsobí nenápadne, no na jej inštaláciu je potrebné vysekať pomerne veľký otvor.
3. Materiál a odolnosť skrine: Plastové skrine sú ľahké a vhodné do bežných priestorov. Kovové skriňové rozvádzače sa volia tam, kde je požiadavka na vyššiu mechanickú odolnosť a stabilitu (napr. prázdne kovové skrine v IP55). Bytové rozvodnice sú najčastejšie vyhotovené z plastu, prípadne z tenkého plechu.
4. Vyhotovenie zásuviek a istenie: Pri zásuvkových rozvodniciach sledujte kombináciu 230 V/400 V, počet a typ pólov (napr. 5P pre trojfázové spotrebiče s N vodičom), menovité prúdy 16 A/32 A a či je rozvodnica neistená, istená alebo má „možnosť istenia“ pre doplnenie prvkov podľa projektu. Neistená rozvodnica má zásuvky vyvedené bez integrovaného istenia, pričom ochranu riešite v nadradenom rozvádzači. Vyhotovenie s možnosťou istenia počíta s doplnením istenia v tele rozvodnice.
5. Typ dverí a prístup: Plné dvere znižujú riziko nechceného zásahu, priehľadné dvere zjednodušujú vizuálnu kontrolu stavu bez otvorenia. Pri servise môžu pomôcť aj náhradné dvere/dvierka.

Kľúčové je prispôsobiť vyhotovenie prostrediu a budúcemu rozšíreniu: iné nároky má bytový rozvádzač v interiéri (napr. IP40) a iné zásuvková rozvodnica do exteriéru alebo dielne (napr. IP54-IP67).

Dôležitosť certifikácie a dokumentácie

Hoci sú bytové rozvodnice a niektoré rozvádzače predpripravené na osadenie prístrojmi, nemôže ich prístrojmi osadiť každý elektrikár. Hotový rozvádzač ako celok musí vyrobiť firma, ktorá má na túto činnosť oprávnenie od inšpekcie práce. Následne musí rozvádzač, alebo rozvodnicu, pred uvedením do prevádzky skontrolovať a odskúšať revízny technik.

K rozvádzaču musí výrobca dodať nasledovné dokumenty:

• Typový (výrobný) štítok.
• Protokol o kusových skúškach.
• Dokumentáciu s pokynmi na inštaláciu, prevádzku a údržbu.
• Vyhlásenie o zhode s technickými predpismi.

Ak niektorý z týchto dokumentov chýba, elektroinštalácia nevyhoví prvej odbornej prehliadke a odbornej skúške (revízii). Prístroje v rozvádzači musia byť prehľadne a prístupne usporiadané. Musia byť označené trvanlivo a v súlade so schémami zapojenia, aby sa jednotlivé obvody a prístroje dali ľahko identifikovať. Schémy musia byť dodané spolu s rozvádzačom. Častou chybou bývajú aj chýbajúce záslepky na voľných modulových pozíciách, ktoré sú dôležité pre bezpečnosť a celistvosť krytia.

Kvalitne zvolený rozvádzač alebo rozvodnica znamená bezpečnejšiu inštaláciu, jednoduchšiu revíziu, rýchlejší servis a menšie riziko dodatočných úprav pri rozširovaní rozvodov. Tento článok slúži iba ako informatívny. Návrh, realizáciu či opravu elektroinštalácie, rozvádzačov i rozvodníc vždy zverte kvalifikovaným elektrikárom, respektíve projektantom. V opačnom prípade sa vystavujete ekonomickým i trestnoprávnym dôsledkom v prípade požiaru alebo úrazu elektrickým prúdom.
