Komplexný sprievodca peletovými kotlami: princípy, typy a inštalácia

Peletový kotol predstavuje moderné a ekologické riešenie vykurovania, ktoré kombinuje výhody tradičného vykurovania drevom s vysokým komfortom obsluhy automatizovaných systémov. Je to typ kotla na tuhé palivo, ktorý pracuje s použitím špeciálnych horľavých granúl nazývaných pelety. Vykurovanie peletami je špeciálna forma vykurovania drevom, ktorá spája čistú vykurovaciu technológiu kotla na drevo s vyšším komfortom obsluhy nástenného plynového kotla.

Čo je peletový kotol a aké sú jeho palivá?

Peletové palivo má množstvo výhod. Drevené pelety sú najkompaktnejšou formou energie z dreva a majú vysokú výhrevnosť. Ako palivo sú dostupné a cenovo stále, navyše patria k obnoviteľným zdrojom energie s veľmi nízkymi emisiami. Nízka cena a pohodlné skladovanie sú kľúčové benefity. Horľavé pelety nezaberajú veľa miesta. Ich dĺžka je 7 cm a priemer je 5 - 10 mm. Niekoľko vriec paliva stačí na celú zimu. Na výrobu peliet sa používa 100 % prírodných zvyškov dreva. Jemnozrnné zvyšky dreva sa stláčajú pod vysokým tlakom a formujú sa do peliet, t. j. lisujú sa do valcovitého tvaru. Palivo sa skladuje a spracúva v suchom stave. Úplne suché podmienky skladovania sú absolútne nevyhnutné. Drevené pelety sa ponúkajú v baleniach a voľne ložené. Pelety vznikajú lisovaním drevených pilín do tvaru malých valčekov.

Peletové kotly sú vďaka svojej automatizácii a ekologickému palivu čoraz populárnejšie. Kotol sa ľahko ovláda a jeho prevádzka je čistá. Pri výbere správneho príslušenstva môže byť kotol takmer bezobslužný.

Zariadenie a princíp činnosti peletového kotla

Kotol na pelety pozostáva z troch hlavných prvkov: z nádoby vybavenej horákom na spaľovanie paliva, z konvektívneho systému, v ktorom sa nachádza výmenník tepla, a z bunkra obsahujúceho nádrž na spaľovaný odpad. Zariadenie vyžaduje na prevádzku príslušenstvo, ktoré zabezpečuje včasné dodávanie paliva. Peletový kotol je vybavený riadiacou jednotkou, ktorá slúži na nastavenie prevádzkových parametrov zariadenia. Pelety sa privádzajú do ohniska kotla, kde úplne zhoria. Pred začatím spaľovacieho procesu sa pelety dodávajú do spaľovacej komory. Po naplnení spaľovacej komory sa spustí proces automatického zapaľovania. Zabudovaná lambda sonda a snímače teploty spalín monitorujú spaľovanie a zabezpečujú, aby pelety úplne zhoreli optimálnou rýchlosťou. Vďaka tomu sa chladiaca kvapalina zahrieva, ktorá rozvádza teplo po celej miestnosti. Vzniknuté teplo ohrieva integrovaný výmenník tepla, ktorý ho následne odovzdáva do vykurovacieho okruhu. Doba podávania peliet závisí od veľkosti zásobníka. Pravidelne je potrebné vyčistiť kanály od nahromadených emisií.

Výmenník tepla

Výmenník tepla sa vyrába z ocele alebo liatiny. Zahraniční výrobcovia uprednostňujú použitie liatiny, ktorá nehrdzavie, ale tento materiál zle reaguje na zmeny teploty a má vysokú hmotnosť. V Rusku sú modely vybavené oceľovými výmenníkmi tepla. Tie rýchlo reagujú na zmeny teploty, majú malú hmotnosť, ale sú náchylné na koróziu. Preto väčšina výrobcov pokrýva kotly antikoróznou zmesou.

Výhody a nedostatky peletových kotlov

Peletové kotly, rovnako ako akékoľvek vykurovacie zariadenie, majú svoje špecifické výhody a nevýhody, ktoré je potrebné zvážiť pred ich obstaraním.

Typy kotlov na pelety

Kotly na pelety sa líšia podľa viacerých kritérií, ako je typ paliva, spôsob dodávky paliva, účel alebo typ horáka.

Podľa druhu použitého paliva

• Peletové kotly: Ako palivo sa používajú drevené pelety. Nepretržitá prevádzka peletového zariadenia sa dosahuje stabilným a včasným dodávaním peliet.
• Podmienečne kombinované: Tieto nástroje umožňujú použitie brikiet, palivového dreva a iných surovín. Spaľovanie alternatívneho paliva je však možné len v extrémnych prípadoch. V tomto prípade sa ku konštrukcii kotla pripájajú ďalšie diely, napríklad rošt, ktorý sa inštaluje do ohniska pred naložením palivového dreva.
• Kombinované: Tieto kotly používajú niekoľko druhov paliva. To je možné vďaka prítomnosti dvoch alebo viacerých ohnísk. Takéto zariadenia sú väčšie a drahšie.

Podľa typu dodávky paliva

• Automatické: Automatické peletové produkty fungujú bez ľudského zásahu. Stačí zariadenie jednoducho zapnúť.
• Poloautomatické: Obsluha poloautomatického zariadenia je riadená procesorom, ale výkon nastavuje manuálne majiteľ. Pravidelne (nie viac ako raz týždenne) je potrebné vyčistiť popolníky. Tento proces trvá v priemere 15 minút.
• S mechanickým prívodom paliva: Dizajn mechanizovaných kotlov na pelety je najjednoduchší, zariadenia sú kompaktné a lacnejšie ako iné modely. Obsluha zariadení úplne závisí od osoby. Vzhľadom na malú veľkosť bunkra bude potrebné zariadenie naložiť každé 2-3 dni.

Podľa zamýšľaného účelu

• Pre modely s ohrevom teplej vody: Vykurovacie kotly udržiavajú priaznivú teplotu v miestnosti a ohrievajú vodu. Takéto zariadenie je vhodné pre malé kancelárie, súkromné domy, chaty. Najlepšie je však inštalovať zariadenia v suteréne alebo na špeciálne určenom mieste.
• Pre konvekčné krbové pece: Používajú sa na vykurovanie malých miestností. Inštalujú sa v obývacej izbe, sú prakticky tiché, majú malé rozmery a atraktívny vzhľad.
• Pre hybridné inštalácie: Hybridné kotly majú podobný vzhľad ako pece a krby. Zariadenia sú vybavené funkciou vykurovania pomocou vodného chladiva. Niektoré modely majú varnú dosku a rúru.

Podľa typu horáka

Kotly na tuhé palivo majú nasledujúce typy horákov:

• Vzplanutie: Tieto horáky sú nenáročné a vhodné do chalúp, kde nie je potrebná nepretržitá prevádzka zariadenia. Nevýhodou je jednosmernosť plameňa horáka, ktorý lokálne ohrieva steny kotla.
• Objemové spaľovanie: Sú inštalované vo vysokovýkonných priemyselných kotloch. Takéto zariadenia sú nenáročné na kvalitu peliet.
• Krbové horáky: Sú najvhodnejšie pre malé kotly. Nie sú veľmi účinné, ale spoľahlivé.

Faktory ovplyvňujúce výber peletového kotla

Pri výbere kvalitnej a spoľahlivej jednotky venujte pozornosť nasledujúcim charakteristikám:

• Výkon: Domáce spotrebiče majú relatívne nízky výkon. Na vykurovanie obytného priestoru stačí 15 kW. Pre 10 m² je potrebný 1 kW. Kotol s týmto výkonom dokáže vykurovať dom o veľkosti 150 m².
• Účinnosť: Peletové kotly majú rôznu účinnosť od 80 do 95 %. Vysoký výkon sa dosahuje vďaka kvalite granúl a konštrukčným vlastnostiam zariadenia.
• Typ horáka: Existujú retortové a prikladacie horáky. Prvé majú dym smerovaný nahor, sú nenáročné na kvalitu paliva a fungujú dlho bez čistenia. Efektívna prevádzka prikladacieho horáka sa dosahuje vďaka vysokej kvalite vkladaných granúl. Hlavnou nevýhodou takého zariadenia je, že sa často upcháva.
• Úroveň automatizácie procesov: Niektoré kotly na pelety dokážu fungovať bez ľudského zásahu. Takéto zariadenia sa ovládajú na diaľku pomocou mobilného telefónu. Špeciálny program umožňuje diaľkovo zapínať a vypínať zariadenie a upravovať teplotu. V prípade poruchy sa informácie o poruchách okamžite odošlú do mobilného zariadenia.
• Konštrukcia výmenníka tepla: Môžu byť horizontálne a vertikálne, ploché a rúrkové. Odborníci odporúčajú zvoliť vertikálne výmenníky tepla s turbulátormi, ktoré väčšinu energie spotrebujú na ohrev chladiacej kvapaliny a neumožňujú usadzovanie popola vo veľkom množstve.

Väzbové schémy peletového kotla

Schéma väzby závisí od princípu pohybu chladiacej kvapaliny potrubím. Systémy využívajú prirodzenú alebo nútenú cirkuláciu.

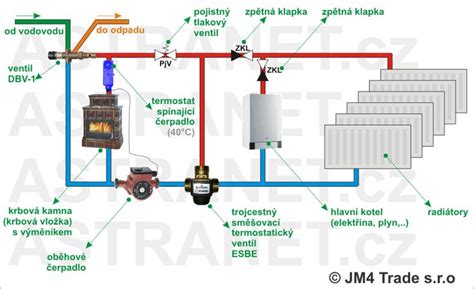

Vlastnosti prirodzenej cirkulácie

Chladiaca kvapalina sa prirodzene pohybuje potrubím. V takomto vykurovacom systéme nie je žiadne čerpadlo. Tu cirkulácia prebieha výlučne podľa fyzikálnych zákonov: chladnejšie prostredie vytláča teplejšie a menej husté. Pre jeho správnu prevádzku je potrebný určitý sklon systému.

Výhody systému kúrenia s prirodzenou cirkuláciou zahŕňajú nízke náklady na kotol a jednoduchú inštaláciu, lacnú údržbu a rýchle obnovenie práce v prípade poruchy alebo zlyhania. Nevýhody sú, že táto schéma potrubia sa používa iba v jednookruhovom systéme a je vhodná do malých miestností.

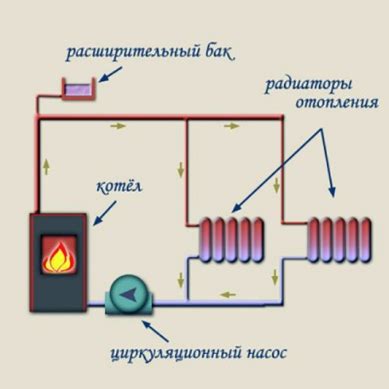

S núteným obehom

Obehové čerpadlo vo vykurovacom systéme umožňuje vykurovanie domov a výrobných priestorov akejkoľvek veľkosti. Takýto vykurovací systém má však svoje nevýhody. Patrí sem drahá inštalácia a komplexná schéma, ktorá sa skladá z veľkého počtu prvkov, takže nevedomý človek nebude schopný pochopiť všetky detaily. Prvky vykurovacieho systému domu musia byť navzájom zosúladené. Dôležitá je aj závislosť od dostupnosti elektriny, keďže obehové čerpadlo bude fungovať iba vtedy, keď je napájané. V systéme je nainštalované špeciálne čerpadlo.

Účel UPS (Neprerušiteľný zdroj napájania)

Modely kotlov na tuhé palivo, ktorých prevádzka závisí od elektrickej siete, reagujú na prepätie a výpadky prúdu. Takéto poruchy vedú k vážnym poruchám. V zime nemôžete nechať zlyhať celý vykurovací systém. Vyhnúť sa takýmto situáciám pomôže inštalácia neprerušiteľného zdroja napájania. Zabezpečí stabilné napätie v sieti a nepretržitú prevádzku kotla.

Výroba ekonomického zariadenia vlastnými rukami

Kotol na pelety má pomerne jednoduchú konštrukciu, takže sa dá ľahko zostaviť vlastnými rukami. Na to budete potrebovať oceľové rúry alebo plechy hrúbky 3 - 5 mm, brúsku a zváračku. Ak ste sa predtým nemuseli zaoberať zváračskými prácami, kontaktujte odborníka. Hlavným prvkom kotla je výmenník tepla. Je lepšie urobiť ho obdĺžnikového tvaru z rúrok štvorcového prierezu. Na to sa odoberajú rúry rovnakej veľkosti. Vo zvislom stĺpiku je vytvorené okrúhle okno. V predných rúrkach sú vyrezané otvory na odvodnenie (jeden pre studenú vodu, druhý pre teplú vodu). Konštrukčné časti sú spojené pomocou zváracieho stroja. Aby boli švy rovnomerné, je najlepšie umiestniť stĺpiky na rovnom povrchu.

Testovanie a inštalácia

Pred vykonaním inštalačných prác sa zariadenie testuje na pevnosť: zariadenie je umiestnené vertikálne, zatvorte spodný otvor a nalejte vodu do nádoby. Konštrukcia by nemala prepúšťať kvapalinu, a to ani v malých množstvách. V opačnom prípade je potrebné zváračské práce vykonať znova. Po zostavení a otestovaní kotla sa začína jeho inštalácia. Pre inštaláciu tohto zariadenia existujú jednoduché pravidlá:

• Kotol by mal byť inštalovaný v neobytných priestoroch, napríklad v suteréne.
• O podlahovú krytinu sa oplatí postarať vopred. Je dôležité, aby podlaha bola betónová alebo z keramických dlaždíc.
• Miestnosť musí byť dobre vetraná.
• Vlhkosť vzduchu a teplota v miestnosti s kotlom sa monitorujú.
• Kotolňa by nemala mať malé rozmery, pretože v nej bude nepohodlné vykonávať údržbárske práce.

Praktické rady a ďalšie informácie

Kotol na pelety je praktický a produktívny systém. Zariadenie sa ľahko používa: stačí nasypať palivové pelety do zásobníka a zapáliť ohnisko. V porovnaní s plynovým kúrením sú úspory pri používaní peletového kotla 40 %, a v porovnaní s elektrickým kúrením - 60 %.

Komín a skladovanie peliet

Komín pre kotol by mal byť vybavený kolenom z nehrdzavejúcej ocele. Čím vyšší kohútik, tým lepšie. Pelety sa skladujú na suchom mieste. Odporúča sa dodať kotol na pelety s prídavnou skladovacou nádržou, čo vám umožní ušetriť až 30 % paliva. Mnohé modely sa spúšťajú automaticky. Ak má majiteľ navyše peletové silo (napríklad na 5 ton peliet) a prepojí ho s kotlom, nemusí prikladať vôbec a vydrží kúriť celú zimu. Palivo sa skladuje a spracúva v suchom stave. Úplne suché podmienky skladovania sú absolútne nevyhnutné. Pelety sa skladujú na suchom mieste. Sklady peliet musia byť prístupné zvonku. Mali by sa nachádzať maximálne 30 metrov od cesty.

Automatická prevádzka a ovládanie

Zo všetkých typov kotlov na tuhé palivo ide o najkomfortnejší spôsob vykurovania. Kotol funguje automaticky, čo znamená, že sa vie sám zapnúť, vypnúť a podľa potreby dopravovať palivo do horáku. Pelety začnú na rošte horieť vďaka zapaľovacej patróne. K dispozícii sú poloautomatické a plne automatické verzie vykurovacieho systému na pelety. Pri poloautomatickom vykurovaní peletami musia majitelia systému ručne plniť pelety do zásobníka. Odtiaľ sa pelety dostávajú do spaľovacej komory pri priebežne dávkovanom prísune. Pri plne automatickej verzii nie je potrebné ručné plnenie.

Automatické kotly na pelety zastanú väčšinu úkonov, ktoré by inak musel robiť človek. Kotly sa postarajú o rozkurovanie a postupné prikladanie a vo veľkej miere odpadá aj jeho manuálne čistenie a vynášanie popola. Na majiteľovi zostáva len naplnenie násypnej šachty peletami, čo je v závislosti od veľkosti násypky a výkonu kotla nutné raz za tri až sedem dní.

Peletové kotly ponúkajú niekoľko komfortných spôsobov ovládania a nastavovania. Základný spôsob je cez dotykový displej na kotli, potom prostredníctvom izbového termostatu a najelegantnejšia možnosť je ovládanie cez aplikáciu v smartfóne alebo počítači. Regulácie pre kotly na pelety sú vybavené veľkým farebným čitateľným displejom, ktorý umožňuje jednoduchú kontrolu ako aj zmenu aktuálnych parametrov prevádzky kotla. Na displeji regulácie pre kotly na pelety sa zobrazujú informácie o prevádzkových parametroch kotla, ktoré si môže užívateľ meniť podľa vlastných potrieb. Regulácie pre kotly na pelety môžu spolupracovať s izbovou reguláciou, GSM modulom alebo internetovým modulom.

Dopravné systémy peliet

Súčasťou plne automatizovaného systému na ohrev peliet je aj dopravníkový systém. V praxi je to zvyčajne buď šnekový dopravník, alebo vákuový systém. Šnekový dopravník má tvar vrtáka a svojím rotačným pohybom dopravuje pelety zo skladu do kotla na pelety. Zvyčajne je položený na úrovni podlahy a vzhľadom na svoju konštrukciu nie je veľmi flexibilný. Vákuové systémy sú flexibilnejšie. Pelety sa nasávajú cez nasávaciu turbínu a do kotla na pelety sa dopravujú cez nasávacie potrubia. Väčšie skladovacie priestory môžu mať aj niekoľko nasávacích miest, aby bola vždy zabezpečená dodávka paliva aj pri veľkom tepelnom zaťažení. Pretože peletové kotly potrebujú na svoju automatickú prevádzku nepretržitý prísun paliva, je dôležité zabezpečiť spoľahlivý dopravný systém. V praxi sa často používajú textilné kontajnery zavesené na ráme. Alternatívne sa môžu použiť podzemné nádrže. V oboch prípadoch musí byť k dispozícii dostatočný priestor.

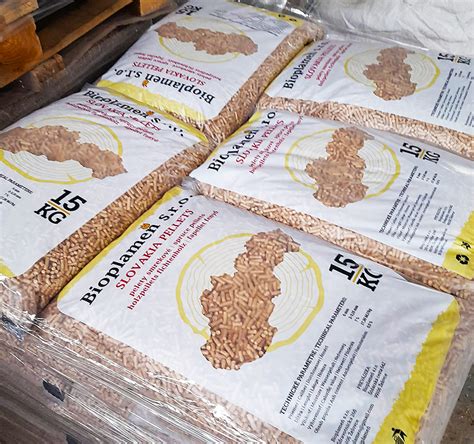

Výber a kvalita peliet

Na peletách sa neoplatí šetriť, pretože aj v ich kvalite existujú rozdiely. Mali by byť bez prímesí kôry, bez pridaných chemikálií a nechávať minimum popola. Odporúčame kupovať certifikované pelety s označením ENplus A1 a preferovať produkty zo Slovenska. Nekvalitné pelety môžu zbytočne ničiť kotol, spekať sa alebo zanášať komín. Kvalitné pelety majú hladký, lesklý povrch. Ďalším ukazovateľom kvality je farba. Pelety by mali mať jednotnú farbu, výrazné farebné rozdiely v rámci peliet naznačujú, že na ich výrobu boli použité menej kvalitné hobliny. Vysokokvalitné pelety majú certifikát DIN Plus alebo EN Plus. Predtým, ako môžu majitelia domov vykurovať pomocou vykurovacieho systému na pelety, musia si kúpiť palivo. Aby ste nemuseli pelety každých pár týždňov doobjednávať, odborníci odporúčajú zakúpiť ročnú zásobu peliet. Veľkosť zásoby bude v konečnom dôsledku závisieť od miesta skladovania peliet. Oplatí sa tiež objednávať pelety po sezóne, keď sú lacnejšie často až o 15 %.

V tuzemsku máme dostatok lokálnych dodávateľov, takže ponuka je veľká.

Výkon kotla a potreba priestoru

Výkon je dôležitý parameter, ktorý by mal vždy vypočítať odborník. Záleží nielen na veľkosti nehnuteľnosti, ale aj na jej veku a stave. Účinnosť vykurovacieho systému závisí najmä od toho, či zodpovedá potrebám vykurovania vykurovanej budovy. Ak by bol výkon príliš nízky, vykurovací systém by musel dlho pracovať pri plnom zaťažení. V najhoršom prípade by nemohol dodávať požadované teploty, čo by malo za následok stratu komfortu. Inštalácia príliš veľkého vykurovacieho systému však z dlhodobého hľadiska spôsobí nadmerné náklady na vykurovanie. Efektívna prevádzka by už nebola možná. Všeobecne platí, že neobnovené staré budovy majú vyššiu potrebu tepla ako nové budovy. Nový vykurovací systém na pelety by mal byť podľa toho navrhnutý. Ak chcete nájsť správny systém, najlepšie je poradiť sa s dodávateľom vykurovania. Na základe výpočtu vykurovacieho zaťaženia odborník určí potrebný výkon na vykurovanie na prípustnú a príjemnú teplotu. Pri tomto výpočte sa zohľadňujú aj straty pri prenose a vetraní, ako aj zvýšenie vykurovacieho výkonu. Výrobcovia ponúkajú kotly vhodné pre malé domy (napríklad od 11 kW) aj veľké priestory, preto je vždy vhodná konzultácia s montážnou firmou, ktorá kotol na pelety uvedie aj do prevádzky.

Na inštaláciu je vhodná technická miestnosť alebo kotolňa, samotné kotly na peletky nebývajú priestorovo náročné. Kotol sa pripája na teplovodnú vykurovaciu sústavu a na komín. Ďalšie miesto zaberie skladovanie peliet, či už vo vreciach alebo voľne. Záleží na dispozíciách daného domu alebo chaty. Všeobecne platí, že čím viac peliet jednorazovo kúpite, tým lepšia je cena.

Nastavenie spaľovania

Nastavenie kotla na pelety je veľmi dôležité. V prvom rade je nutné si uvedomiť, že automatické kotly na pelety fungujú v modulačnom režime. Stanovíme maximálne dávkovanie a minimálne dávkovanie paliva a tomu úmerné otáčky ventilátora pre minimálny a maximálny výkon kotla. Na moderných automatických kotloch je možné upravovať dávkovanie peliet a otáčky ventilátora ručne. Plameň má byť žlto-oranžový. Ak stmavne do tmavočervena, znamená to, že nemá dostatok vzduchu. Ak je plameň svetlý, agresívny a prská, nadbytok spaľovacieho vzduchu spôsobí padanie peliet do popolníka. Niektoré kotly tiež umožňujú automatickú korekciu spaľovania pomocou lambda sondy. Lambda sonda detekuje zvyškový kyslík a automaticky upravuje množstvo paliva a vzduchu, ktorý ide do kotla tak, aby udržala zvyškový kyslík na požadovaných hodnotách. Ideálna hodnota zvyškového kyslíka sa odlišuje podľa typu kotla. Je dobré si pamätať, že ani lambda sonda nie je stopercentný ukazovateľ. Nie je napríklad schopná upraviť spaľovanie na základe typu používaných peliet. Optimálne nastavenie spaľovania automatického kotla odporúčame vždy konzultovať s inštalatérom, ktorý sa na daný typ kotla špecializuje a školí.
