Zapojenie a funkcia rozdeľovača podlahového kúrenia: Kľúč k efektívnemu vykurovaniu

Podlahové kúrenie je moderným riešením, ktoré zaručuje rovnomerné a pohodlné vykurovanie domácnosti bez potreby tradičných radiátorov. Systémy podlahového vykurovania sú v moderných domácnostiach čoraz obľúbenejšie vďaka svojej účinnosti a komfortu. Jeho správne nastavenie vám môže pomôcť nielen zvýšiť komfort vo vašej domácnosti, ale aj ušetriť na energiách.

Dôležitou súčasťou systému podlahového vykurovania je rozdeľovač, ktorý zohráva zásadnú úlohu pri regulácii prietoku vody potrubím zabudovaným v podlahe. Pri teplovodnom vykurovacom systéme sa na reguláciu teploty používa rozdeľovač. Je to srdce a riadiace centrum inštalácie podlahového kúrenia. Investíciou do dobre navrhnutého a správne nainštalovaného rozvádzača vody môžu majitelia domov využívať výhody pohodlného a efektívneho riešenia vykurovania svojich obytných priestorov.

Čo je rozdeľovač podlahového kúrenia a prečo je dôležitý?

Rozdeľovač (niekedy sa používa aj pomenovanie rozvádzač) patrí ku základným komponentom potrebným pre podlahové vykurovanie. Rozdeľovač podlahového vykurovania je kľúčovým prvkom inštalácie podlahového kúrenia, ale jeho správne pripojenie - podobne ako pri väčšine zariadení v hydraulike - je zásadné. Jeho úlohou je rozvádzať teplú vodu/médium do jednotlivých okruhov a naopak vracať už vychladnutú vodu/médium naspäť do spätného potrubia.

Tento rozdeľovač predstavuje akúsi riadiacu jednotku, ktorá rozdeľuje prietok vody do jednotlivých vykurovacích okruhov, kde prostredníctvom rúrok následne odovzdáva teplo akumulačnej vrstve. Práve tu sa nastavujú prietoky, odvzdušňuje sa inštalácia a kontroluje sa teplota v jednotlivých okruhoch. Rozdeľovač podlahového vykurovania je centrálnym distribučným bodom, ktorý spája vykurovacie potrubia s hlavným vykurovacím systémom.

Rozdeľovače sa používajú na podlahové alebo radiátorové kúrenie. Riešenie kúrenia cez takýto rozdeľovač má mnoho výhod. Najväčšou prednosťou je možnosť regulovania prietoku vody, to znamená, že týmto spôsobom môžeme jednoducho regulovať vetvy podlahového vykurovania a tým docieliť rovnomerné teplotné odovzdávanie do podlahy. Okrem presného ovládania pomáhajú rozdeľovače podlahového vykurovania zlepšiť aj celkovú účinnosť vášho vykurovacieho systému. Rovnomerným rozdeľovaním prietoku vody a udržiavaním optimálnych teplôt pomáhajú rozdeľovače maximalizovať výkon vášho podlahového vykurovacieho systému a zároveň minimalizovať spotrebu energie.

Typy podlahového kúrenia a úloha rozdeľovača

Podlahové kúrenie môže byť buď teplovodné, alebo elektrické, pričom každý systém má svoje výhody a nevýhody. Rozdiely medzi týmito dvoma typmi sa týkajú nielen spôsobu ohrevu, ale aj nákladov na inštaláciu, prevádzku a efektívnosť.

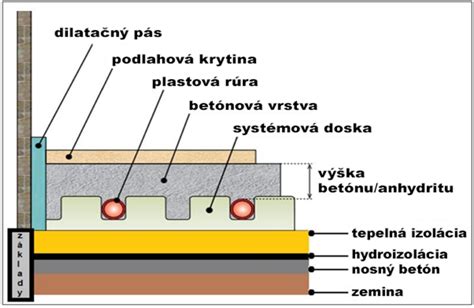

Teplovodné podlahové kúrenie

Teplovodné podlahové kúrenie využíva na prenos tepla vodu, ktorá preteká potrubím rozvodného systému uloženého v podlahe. Tento systém je napojený na kotol, tepelné čerpadlo alebo iný zdroj tepla. Pri teplovodnom podlahovom kúrení je na rozdeľovač napojená každá trubka v podlahe. Rozdeľovač je zodpovedný za reguláciu teploty vody a prietoku každého jednotlivého okruhu v rámci systému podlahového vykurovania.

• Nižšie prevádzkové náklady: Teplovodné kúrenie je ekonomickejšie na dlhodobý prevádzkový chod, pretože voda sa môže zohrievať lacnejšími alternatívami, ako je napríklad tepelné čerpadlo.
• Účinnosť: Je schopné rovnomerne rozvádzať teplo a udržiavať stály tepelný komfort, aj pri nízkej prevádzkovej teplote.
• Vhodné pre veľké priestory: Takéto podlahové kúrenie je ideálne do novostavieb alebo domov s vyššími nárokmi na vykurovanie.

Elektrické podlahové kúrenie

Elektrické podlahové kúrenie pracuje na princípe ohrevu elektrických vykurovacích káblov alebo fólií, ktoré sú zabudované do podlahovej krytiny. Tento systém je napojený priamo na elektrickú sieť. Pri tomto type kúrenia rozdeľovač nie je potrebný, regulácia sa deje cez termostaty priamo pripojené k elektrickým okruhom.

• Rýchla inštalácia: Elektrické kúrenie je rýchlejšie a lacnejšie na inštaláciu, pretože nevyžaduje potrubie ani náročné stavebné práce.
• Presná regulácia teploty: Ľahko sa nastavuje a kontroluje pomocou termostatov a časových programov.
• Vhodné na menšie plochy: Ideálne do menších priestorov, ako sú kúpeľne, chodby alebo miestnosti, ktoré potrebujú rýchle a flexibilné vykurovanie.

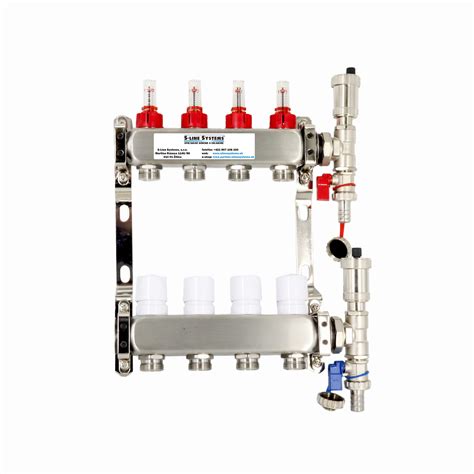

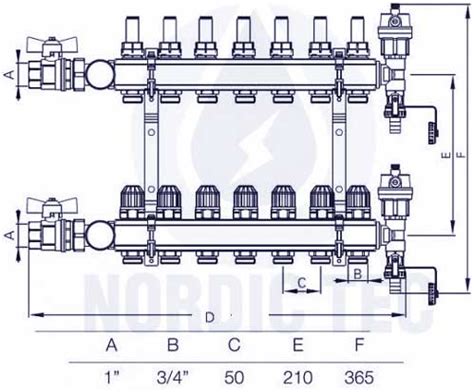

Komponenty rozdeľovača podlahového kúrenia

Rozdeľovač sa zvyčajne skladá zo série ventilov, prietokomerov a teplomerov, ktoré umožňujú presné ovládanie a reguláciu vykurovacieho systému. Rozdeľovač sa skladá z prívodného a spätného zberača.

• Prívodný zberač (tyč prívodu): Pri prívodnom rozdeľovači je možné samostatne uzavrieť každý z okruhov. Obsahuje komponenty pre statickú reguláciu - regulačné šróbenia, ktorými sa nastavuje prietok v jednotlivých okruhoch podlahového vykurovania. Regulačné šróbenia môžu byť doplnené o prietokomery so stupnicou, ktoré zabezpečujú lepší prehľad o hodnotách prietoku v okruhoch.
• Spätný zberač (tyč spiatočky): Zaisťuje optimálne hydraulické vyváženie. Obsahuje komponenty pre termostatickú reguláciu - termostatické vložky v zbernej tyči.
• Komponenty pre odvzdušnenie, vypustenie a odstavenie systému: Odvzdušňovacie ventily, vypúšťacie/napúšťacie ventily, ktoré slúžia nielen na prvotné napustenie systému, ale aj na preplach (čistenie) systému po rokoch. Uzatváracie ventily na prívode aj spiatočke slúžia na odstavenie systému v prípade servisu alebo poruchy.
• Termoelektrické hlavice: Sú nevyhnutným doplnkom, pokiaľ chceme mať teplotnú reguláciu riešenú cez priestorové termostaty.
• Skrinka: Rozdeľovač je umiestnený v skrinke k tomu určenej.
• Konzoly: Na uchytenie rozdeľovača do skrinky.

Rozdeľovače s menším prietočným množstvom umožňujú lepšie vyregulovanie kúrenia. Rozdeľovač pre podlahové vykurovanie môže byť s prietokomermi (majú od 2 - 16 okruhov) alebo bez nich. Pri výbere rozdeľovača podlahového vykurovania je dôležité zvážiť faktory ako počet potrebných vykurovacích okruhov.

Materiály a kvalita rozdeľovačov

Mnohí výrobcovia v snahe ušetriť predávajú rozdeľovače s veľmi tenkou hrúbkou steny, bez systému zachytávania oxidu železa a pod. Hoci sú takéto rozdeľovače výrazne lacnejšie, môže dôjsť k mikroprasklinám v stenách rozdeľovača a úniku vykurovacej kvapaliny. Počas prevádzky je ale sústavne namáhané, a práve preto by ste mali klásť dôraz na jeho kvalitu.

Väčšina rozdeľovačov na podlahové vykurovanie je vyrobená z mosadze práve preto, lebo mosadz je pevný materiál s dlhou životnosťou, no zároveň je pomerne jednoducho opracovateľný. Aby mala mosadz tie správne vlastnosti, je dôležitý pomer jednotlivých zložiek v samotnej zliatine, hlavne množstvo obsahu medi, ktorý veľa napovie o jej výslednej kvalite. Podľa materiálu si môžete vybrať nerezový alebo mosadzný rozdeľovač. Pri výbere je dôležité staviť na kvalitu a kvalitu materiálu, z ktorého je vyrobený.

Zapojenie a inštalácia rozdeľovača podlahového kúrenia

Prvou otázkou je v podstate výber rozdeľovača, teda rozhodnutie, či to má byť mosadzný model (pevnejší), alebo o niečo lacnejší rozdeľovač INOX. Samotný počet okruhov je samozrejme výsledkom projektu, teda toho, koľko vykurovacích sekcií chceme mať.

Výber miesta pre rozdeľovač

Začína sa to samozrejme správnym výberom miesta. Ak nemáme projekt a nejde o nový dom, kde už má všetko určené miesto - miesto montáže rozdeľovača podlahového kúrenia musí byť správne zvolené. Obmedzuje nás funkčnosť miestností, ale aj možnosť pripojenia všetkých okruhov. Rozdeľovač a jeho skrinku je vhodné umiestniť čo najviac do stredu dispozície bytu alebo podlažia v rodinnom dome, aby sme čo najviac predišli veľkým rozdielom v dĺžke vykurovacích okruhov. Môže byť umiestnený napríklad v šatníku (kľudne použiť aj nadomietkovú skrinku v prípade tenkej steny), ale vždy je dôležité zabezpečiť neskorší prístup k prípadnému servisu.

Montáž skrinky rozdeľovača

Najdôležitejšie je poznať pred osadením skrinky finálnu skladbu podlahy. Skrinku rozdeľovača totiž osádzame do takej výšky, aby sa spodná hrana ochranného plechu proti zatečeniu poteru nachádzala 5mm pod horným okrajom nanášaného poteru. Nožičky podomietkovej skrinky by mali byť u kvalitnej skrinky výškovo nastaviteľné a osádzame ich na surovú podlahu. Skrinku zapustíme do steny tak hlboko, aby jej hrany lícovali s hranami výklenku. Pokiaľ je aj hĺbkovo nastaviteľná, nemusíte sa báť, keď bude zapustená aj hlbšie, s omietkou bude zalícovaný jej rám, ktorý založíme nakoniec. Rozsah posunutia rámu býva až 5cm. Pochopiteľne musí byť skrinka zarovnaná pomocou vodováhy horizontálne aj vertikálne. Prípadný väčší priestor medzi skrinkou a otvorom v stene vyplníme montážnou penou a skrinku odporúčame i dočasne podoprieť, pokým pena zatuhne.

Kvalitná skrinka pre rozdeľovač na podlahové kúrenie má pripravené vyberateľné otvory pre prípadné napojenie hlavného potrubia z každej strany rozdeľovača, resp. pre pretiahnutie káblov zónovej regulácie a napájania.

Zabezpečenie rozdeľovača pre nanesenie poteru

Poter bude potrebné oddeliť od všetkých vystupujúcich konštrukčných dielov špárami tak, aby bol umožnený jeho pohyb aspoň 5mm. Preto sa odporúča potiahnuť dilatačný pás aj priamo do skrinky a upevniť ho na zadnú stenu. Skrinka by mala mať predný ochranný plech odnímateľný, to Vám umožní lepšiu manipuláciu v jej vnútri. Po nalepení dilatačného pásu ho opäť založíme a naň ešte môžeme nalepiť ochrannú fóliu alebo ďalší dilatačný pás.

Pripojenie hlavného potrubia a vykurovacích okruhov

Pevne zoskrutkujte rozdeľovač, ak obsahuje prvky, ktoré sú dodávané samostatne, napr. ventily s teplomermi, alebo odvzdušňovače či rohové ventily. Namontujte rozdeľovač do skrinky - začnite jeho montážou na stenu. Rozdeľovač by mal obsahovať úchyty, najčastejšie na montážnych konzolách.

Prívod k rozdeľovaču podlahového kúrenia spočíva v privedení vykurovacieho média (vody alebo roztoku glykolu) zo zdroja tepla. Smer prietoku musí byť v súlade s označeniami (ak rozdeľovač nie je obojstranný a takéto označenia má). Prívod pre podlahové kúrenie by nemal mať príliš malý priemer rúry, v niektorých malých systémoch postačí 3/4" palca, ale vo väčšine prípadov to bude málo. Výber rúry závisí od výkonu inštalácie a dĺžky potrubí. Príliš malá rúra bude znamenať poklesy tlaku a nižší výkon, ako aj väčšiu náchylnosť čerpadiel na rýchle opotrebovanie, prípadne časom aj určité poruchy.

Vykurovacie sekcie podlahového kúrenia - teda rúry - sa k rozdeľovaču pripájajú podľa zrejmého pravidla: prívod vykurovacích sekcií na prívodnú lištu a spiatočka na spiatočkovú lištu. Výstupy z líšt na sekcie majú spravidla rozmer 3/4", teda DN20. Na to potrebujeme spojky 3/4", ktoré prechádzajú na správny rozmer rúry (je to typ adaptéra). Najčastejším štandardom v rodinných domoch je použitie rúr 16 mm x 2 mm hrúbky, zatiaľ čo 17 mm sa používa zriedkavejšie - v podstate len vo väčších budovách. Je tiež najlepšie opísať alebo nejako označiť, ktoré slučky vedú do ktorých miestností. Každá slučka by mala byť označená (napr. popisom miestnosti).

Napustenie a odvzdušnenie systému

Pomaly otvárajte všetky slučky, postupne ich plňte vodou - nenásilne a pomaly. Ak v určitých miestnostiach pocítite nedostatočné teplo, môže to byť spôsobené vzduchovými bublinkami v potrubí. V takom prípade je potrebné odvzdušniť okruhy a prípadne prepláchnuť rozdeľovač, aby sa odstránil nahromadený kal a nečistoty.

Regulácia a optimalizácia podlahového kúrenia cez rozdeľovač

Pri správne nastavenom systéme podlahového kúrenia by podlaha nemala byť ani príliš horúca, ani príliš chladná na dotyk. Správne vyregulovaná podlahovka pri dotyku ruky s podlahou vás nesmie hriať ani chladiť. Povrchová teplota podlahy v pobytových zónach miestnosti 29 °C je totožná s povrchovou teplotou ľudského tela 28 - 30 °C. Tým dosiahnete ideálny tepelný komfort bez nadmerného prehrievania.

Hydraulické vyváženie

Pre maximálny komfort pri minimálnej spotrebe energie je hydraulické vyváženie mimoriadne dôležité. V každom systéme podlahového vykurovania je potrebné vyriešiť otázku hydraulického vyváženia. Pri zlom vyregulovaní prietoku najčastejšie dochádza k problému, že jeden alebo viac okruhov nefunguje vôbec alebo funguje len čiastočne. Rozdeľovače s menším prietočným množstvom umožňujú lepšie vyregulovanie kúrenia.

Pri základnom nastavení je najdlhší okruh otvorený na maximum a ostatné sú priškrtené v pomere dĺžok. Okruh s polovičnou dĺžkou priškrtíme o polovicu. Otáčaním čiernej (červenej) matice doľava v smere šípky zvyšujete prietok vody vykurovacou slučkou od 0 do 5 l/min. Prietokomery so stupnicou zabezpečujú lepší prehľad o hodnotách prietoku v okruhoch. Pozor! Podlahové kúrenie je stabilné, čo sa týka výkonu odovzdávacej plochy a je nemožné ho zakryť ako napríklad radiátor.

Zónové vykurovanie a nastavenie teploty v miestnostiach

Jednou z hlavných výhod použitia rozdeľovača podlahového kúrenia je jeho schopnosť zabezpečiť zónové vykurovanie. Tento rozdeľovač umožňuje samostatné ovládanie každého vykurovacieho okruhu, čo umožňuje užívateľom prispôsobiť vykurovací výkon svojim špecifickým potrebám. Ovládaním prietokov je možné nastavovať pre rôzne miestnosti rôzne teploty. Tým regulovať aj teplotu plochy a miestnosti.

Regulátory pre podlahové vykurovanie umožňujú riadiť teplotu v každej miestnosti zvlášť. Tým sú optimalizované náklady na vykurovanie. Pred nastavením podlahového kúrenia je dobré poznať ideálne teploty v miestnostiach. A zabudnite na zjednodušené pravidlo, že všade musí byť rovnako teplo - to je nielen neefektívne, ale aj finančne náročné.

Odporúčané teploty pre rôzne miestnosti

Nastavenie správnej teploty podľa typu systému a krytiny

Teplovodné podlahové kúrenie: Ideálne nastavenie teploty vody v systéme je medzi 35-45 °C. Vzhľadom na to, že teplo sa šíri pomaly, je dôležité udržiavať konštantnú teplotu, aby sa podlaha zahriala rovnomerne.

Podlahové kúrenie je veľmi citlivé na typ podlahovej krytiny, pretože každý materiál reaguje na teplo inak. Pri správnom nastavení teploty a úprave vykurovacieho systému môžete predísť problémom, ako je nadmerné vysúšanie alebo deformácie povrchu podlahy.

• Keramické a kamenné podlahy: Tieto materiály majú vynikajúce termálne vlastnosti - teplo sa rýchlo a rovnomerne rozvádza po celej ploche. Preto je možné nastaviť podlahové kúrenie na nižšie teploty, pričom efektivita vykurovania ostáva vysoká.
• Drevené podlahy a parkety: Pri drevených podlahách je dôležité nastaviť teplotu podlahy na nižšie hodnoty - ideálne by teplota nemala presiahnuť 27 °C. Príliš vysoká teplota pod podlahou môže spôsobiť jeho vysúšanie, čo vedie k praskaniu, skrúcaniu alebo deformácii.
• Vinylové, laminátové a iné syntetické krytiny: Aj tieto materiály môžu byť kompatibilné s podlahovým kúrením, ale opäť je dôležité nastaviť správnu teplotu. Pri laminátových podlahách je potrebné byť opatrný pri príliš vysokých teplotách, pretože môžu spôsobiť ich roztiahnutie alebo poškodenie spojov. Vinylové podlahy však môžu mať veľmi dobré termálne vlastnosti a umožňujú efektívny prenos tepla.

Pri kombinovaní podlahového kúrenia s rôznymi materiálmi je dôležité nielen správne nastaviť teplotu, ale aj pravidelne kontrolovať stav podlahy, aby ste predišli akýmkoľvek poškodeniam.

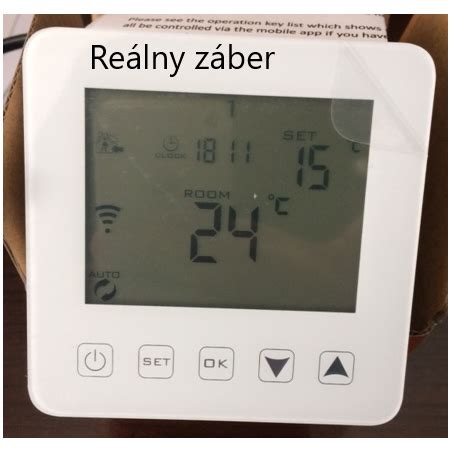

Využitie časových programov a smart systémov

Jednou z najefektívnejších metód, ako optimalizovať spotrebu energie a zvýšiť komfort, je nastavenie časových programov. Väčšina moderných systémov podlahového kúrenia umožňuje nastaviť teplotu na rôzne časy dňa. Zónové vykurovanie vám zase umožní nastaviť teplotu v rôznych miestnostiach podľa potreby. Moderné ovládače používajú digitálne nastavenie teploty a automatické nastavenie prietokov. Takýto ovládací panel má displej, na ktorom si nastavíte teploty pre každú jednu miestnosť vo vašom dome.

Ak chcete mať maximálnu kontrolu nad podlahovým kúrením a optimalizovať jeho využitie, zvážte prepojenie s inteligentným domácim systémom. Systémy ako smart termostaty vám umožnia nastaviť kúrenie na diaľku prostredníctvom aplikácie vo vašom telefóne, čo znamená, že môžete regulovať teplotu aj vtedy, keď nie ste doma. Starosti so správnou reguláciou na seba ľahko prevezmú inteligentné systémy regulácie. Nová NEA SMART 2.0 je už 5. generáciou regulačných systémov Rehau špeciálne vyvinutých pre plošné systémy, akým je napr. podlahové vykurovanie. S inteligentnými funkciami, ako je geofencing, funkcia rozpoznávania otvorených okien alebo nezávislý režim úspory energie je možná energetická úspora až 20 %. NEA SMART 2.0 sa učí z návykov používania vykurovania zákazníkov a automaticky sa prispôsobí.

Pravidelná údržba podlahového kúrenia a rozdeľovača

Aby systém fungoval čo najefektívnejšie, je potrebná pravidelná údržba podlahového kúrenia. To zahŕňa kontrolu všetkých komponentov, ako sú termostaty, hadice alebo elektrické káble, aby sa predišlo poruchám. Údržba podlahového kúrenia je nenáročná a zvládne ju väčšina užívateľov. Pre maximálnu efektivitu však stojí za to venovať sa pravidelnému servisu, ktorý zabezpečí bezproblémovú prevádzku a predĺži životnosť systému.

Základná údržba podlahového kúrenia zahŕňa tieto kroky:

1. Vyčistenie filtrácie: Raz ročne skontrolujte a vyčistite sieťku v potrubnom filtri. Týmto zaistíte, že nečistoty neznižujú prietok vody a systém funguje optimálne.
2. Kontrola odvzdušňovania: Ak systém obsahuje automatický odvzdušňovací alebo odlučovací ventil, overte, že správne funguje. Pre väčšiu istotu môžete manuálne spustiť odvzdušnenie pomocou tlačidla na ventile.
3. Prevencia proti zarezaniu ventilov: Otočte a uzatvorte všetky guľové ventily. Tým predídete ich zarezaniu, čo môže spôsobiť problémy pri ďalšom používaní.
4. Kontrola prietoku raz za dva roky: Na rozdeľovači vykurovacieho systému skontrolujte prietokové ukazovatele. V prípade, že uzavriete okruh, prietokomer by mal ukázať nulu. Tým sa uistíte, že systém správne reaguje na uzavretie jednotlivých okruhov.
5. Odvzdušnenie každých 5 rokov: Ak v určitých miestnostiach pocítite nedostatočné teplo, môže to byť spôsobené vzduchovými bublinkami v potrubí. V takom prípade je potrebné odvzdušniť okruhy a prípadne prepláchnuť rozdeľovač, aby sa odstránil nahromadený kal a nečistoty.

Podlahové kúrenie môže výrazne zlepšiť komfort vašej domácnosti a zároveň šetriť energiu, v prípade, že je nastavené správne. Ak hľadáte skutočne profesionálne služby, naši špecialisti na vykurovacie systémy vám pomôžu pri výbere a inštalácii systému, ktorý bude najlepšie vyhovovať vašim potrebám.
