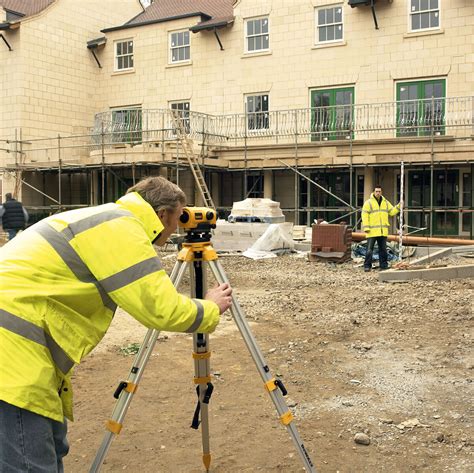

Základným a zároveň najpresnejším prístrojom na určovanie výšok, prevýšení alebo vytýčenia roviny na stavbe je nivelačný prístroj. Nivelačný prístroj je meracie zariadenie, ktoré je najpresnejším prístrojom na určovanie výšok, prevýšení alebo vytýčenia roviny na stavbe. Vzrastajúce nároky na rýchlosť a kvalitu výstavby, ale aj nastupujúce nové trendy v stavebníctve sú podnetom na neustály rozvoj a technologické napredovanie týchto prístrojov. Hlavným motívom tohto vývoja je nielen samotné uľahčenie obsluhy zariadenia či zberu dát, ale aj vylúčenie chýb v dôsledku zlyhania ľudského faktora.
Princíp fungovania nivelačného prístroja
Urovnávacím mechanizmom týchto prístrojov je nivelačná libela (vysokocitlivá rúrková libela) uložená spolu s ďalekohľadom kolmo na vertikálnu os prístroja. Urovnaním zrektifikovanej libely pomocou elevačnej skrutky (pred každým čítaním na nivelačnej late) sa zabezpečí aj urovnanie zámernej osi do horizontálnej polohy. Pri dobre zrektifikovanom prístroji je zámerná os totožná s optickou osou.
Urovnanie týchto prístrojov zabezpečuje aj kompenzátor - opticko-mechanický prvok, ktorý udržiava optickú os nivelačného prístroja v horizontálnej polohe za predpokladu, že je vopred nahrubo urovnaný kruhovou libelou. Tá svojím rozsahom citlivosti zabezpečuje správnu funkciu kompenzátora.
Typy a vlastnosti nivelačných prístrojov
Moderné nivelačné prístroje sa delia na optické a digitálne, pričom každý typ ponúka špecifické výhody.
Optické nivelačné prístroje
Optické nivelačné prístroje predstavujú osvedčenú klasiku na technickú niveláciu. Majú ďalekohľad s určitým zväčšením a ich presnosť sa vyjadruje strednou kilometrovou chybou.
- Leica Runner24: Je to celokovový optický nivelačný prístroj určený na technickú niveláciu. Má ďalekohľad s 24-násobným zväčšením a stredná kilometrová chyba je ± 2,5 mm. Jednoduchšiu kontrolu krabicovej libely umožňuje hľadáčik vybavený optickým hranolom, tzv. pentaprizmou. Model odoláva vode (IP 55), preto ho možno použiť aj na prácu vo vlhkom prostredí (hmla, dážď). Má kompenzátor s citlivosťou 0,5“ a pracovným rozsahom 15’.
- Optické nivelačné prístroje z radu NA700: Tieto prístroje odolávajú nárazom a striekajúcej vode podľa normy IP 57. Sú vybavené kompenzátorom s magnetickým tlmením, ktorý umožňuje odčítanie aj v nestabilnom prostredí s otrasmi. Majú ďalekohľad s 20- až 30-násobným zväčšením a stredná kilometrová chyba prístrojov sa pohybuje v rozpätí 1,2 až 2,5 mm. Pri meraní má užívateľ možnosť voľby delenia horizontálneho kruhu na 360 stupňov alebo 400 grádov. Vyrábajú sa v štyroch variantoch. Modely NA 720 a 724 vážia 1,6 kg.
Digitálne nivelačné prístroje
Novšie typy kompenzátorových prístrojov sú vybavené digitálnymi technológiami, ktoré zjednodušujú a zrýchľujú štandardné postupy pri nivelačných prácach a minimalizujú vplyv ľudského faktora na výsledky meraní.
- Leica Sprinter: Sú to digitálne nivelačné prístroje so stabilným kompenzátorom, ktorý má magnetické tlmenie a umožňuje meranie i v nestabilnom prostredí s otrasmi. Prístroje odstraňujú chybu z nesprávneho odčítania hodnoty na nivelačnej late, ako aj chybu zo zapisovania. Možno ich použiť aj na prácu vo vlhkom prostredí alebo v podmienkach so zníženou viditeľnosťou pod 20 luxov. Majú LCD displej s automatickým odčítavaním hodnoty z laty a následným určením prevýšenia i vzdialenosti, ktoré možno doplniť o odčítanie uhla. Na základe týchto parametrov sa určí nielen výška, ale aj poloha meraného bodu. Tieto nivelačné prístroje majú kontrolu horizontálneho urovnania a užívateľa upozornia na vychýlenie z vodorovnej polohy. Sú vybavené funkciou Tracking, ktorá umožňuje sledovať a priebežne merať pohybujúcu sa latu. Leica Sprinter sa vyrábajú v štyroch modifikáciách. Modely M majú program líniovej nivelácie a dokážu zaregistrovať 1 000 meraní s následným prenosom do počítača. Pri meraní s Leica Sprinter možno použiť teleskopickú nivelačnú latu Leica GSS, ktorá má z jednej strany čiarový kód a z druhej strany klasickú nivelačnú stupnicu.
Digitálna vodováha Leica Sprinter - návod na použitie
Prehľad vybraných nivelačných prístrojov
| Model | Zväčšenie ďalekohľadu | Stredná kilometrová chyba | Odolnosť (IP) | Typ kompenzátora / Funkcie |
|---|---|---|---|---|
| Leica Runner24 | 24x | ± 2,5 mm | IP 55 | 0,5“ / 15’ rozsah, pentaprizma |
| Leica NA700 (20-30x) | 20-30x | 1,2 až 2,5 mm | IP 57 | Magnetické tlmenie, 360°/400 grádov kruh |
| Leica Sprinter | Digitálne odčítanie | Minimalizovaná chyba | Vlhké prostredie, < 20 luxov | Magnetické tlmenie, LCD displej, Tracking, Kontrola urovnania, pamäť 1000 meraní (M modely) |
Nivelačný prístroj v praxi: Dokonale rovné povrchy

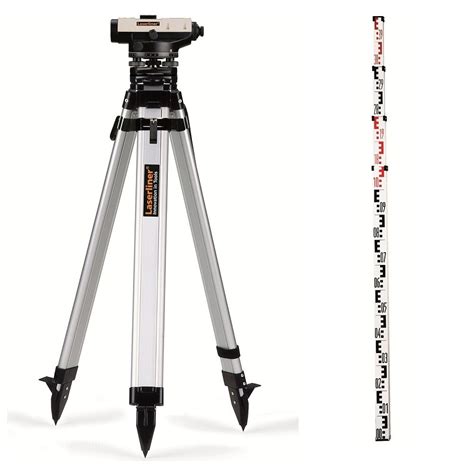

Na prácu s presnými keramickými tvárnicami je nevyhnutné vytvorenie dokonale rovného povrchu. Nivelačná súprava sa skladá z dvoch prípravkov s meniteľným nastavením. Pomocou týchto prípravkov nastavujete hrúbku a šírku nanášanej maltovej vrstvy na jednotlivých miestach základov. Jeden výškovo nastaviteľný prípravok postavte na najvyšší bod základov (alebo stropnej dosky tvoriacej zakladaciu rovinu pre ďalšie podlažie), kde sa vyrovná podľa zabudovanej vodováhy do vodorovnej polohy. Potom do úchytu prípravku na doraz upevníte latu, na ktorú nastavíte čítacie zariadenie lasera presne do výšky laserového lúča. Počas zakladania už nesmiete s laserovým nivelačným prístrojom a ani s čítacím zariadením na late hýbať.
Na zarovnanie maltového lôžka odmerajte podľa dĺžky používanej hliníkovej laty vzdialenosť druhého vyrovnávacieho prípravku od prvého. Obidva prípravky nastavte pomocou nastavovacích skrutiek do výšky určenej nivelačným prístrojom. Zároveň podľa hrúbky steny nastavte aj požadovanú šírku maltového lôžka a skontrolujte vodorovnú polohu vodiacich líšt.
Význam pre podlahy
Poznáte ten pocit, keď podlaha na pohľad vyzerá dobre, ale pri chôdzi jemne „vlni“? Nivelačný prístroj je kľúčový pre presné zmeranie nerovností pred aplikáciou samonivelizačnej podlahovej stierky - spoľahlivého spôsobu, ako dosiahnuť dokonale rovný povrch pred kladením dlažby, laminátu či vinylovej podlahy.
Ostatné technológie s označením Mercury: Elegoo Mercury Plus V3.0

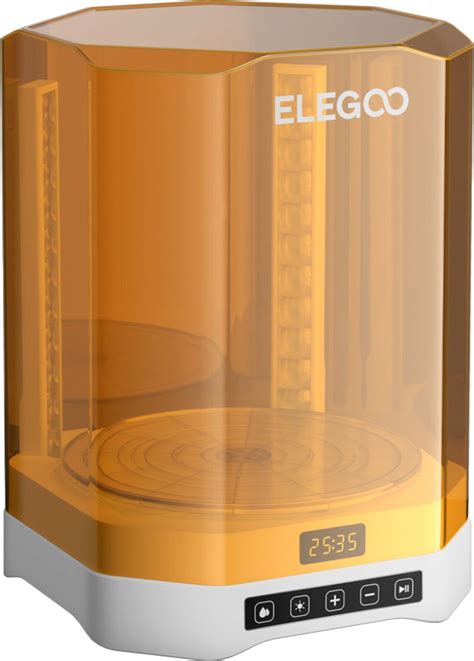

Je dôležité rozlišovať medzi rôznymi zariadeniami, ktoré môžu niesť v názve "Mercury". Aj keď sa názov "Mercury" objavuje v súvislosti s pokročilými technológiami, nie všetky produkty s týmto označením sú nivelačné prístroje. Príkladom je Elegoo Mercury Plus V3.0, ktorá predstavuje komplexné a efektívne riešenie pre postprocessing živicových 3D modelov. Spája funkcie umývania aj vytvrdzovania v jednom zariadení, ponúka výrazne väčšiu kapacitu než jeho predchodca Mercury Plus 2.0 a prináša vyššiu efektivitu, rýchlosť aj používateľský komfort.
Vďaka integrovaným funkciám umývania a vytvrdzovania v jednom zariadení vám Mercury Plus V3.0 ušetrí miesto na pracovnom stole a zároveň ponúkne výrazne väčší objem a flexibilitu. Uzavretá nádoba s objemom 7,5 litra minimalizuje odparovanie izopropylalkoholu počas umývania a zariadenie zároveň funguje bez ventilátora pre tichý chod. Ochranný UV kryt odfiltruje až 99,9 % ultrafialového svetla, čím chráni váš model aj vaše oči. Integrovaný bezpečnostný spínač navyše automaticky preruší vytvrdzovanie pri zložení veka.
Flexibilný režim umývania - dve možnosti podľa potreby
V3.0 prináša dva režimy umývania:
- Košíkový režim: Vhodný pre výtlačky do veľkosti 230 × 135 × 260 mm - model sa vyberie z podložky a vloží do umývacieho koša.
- Zavesený režim: Umožňuje pripevniť celú tlačovú podložku (až 10") priamo nad nádobu - maximálna veľkosť výtlačku 214 × 135 × 180 mm. Stačí skontrolovať, že hladina IPA výtlačok úplne zakrýva.
Vďaka týmto možnostiam je možné modely pohodlne umyť bez potreby priameho kontaktu s nevytvrdenou živicou.
Vylepšené 360° vytvrdzovanie
Novinka vybavená otáčavým podstavcom a 24 UV LED diódami (405 nm), V3.0 poskytuje rovnomerné osvetlenie modelu zo všetkých strán. Transparentná otočná plošina a zrkadlový povrch pod ňou navyše zvyšujú účinnosť vytvrdzovania vďaka odrazom UV svetla aj zo spodnej strany.
Technické špecifikácie Elegoo Mercury Plus V3.0
- Výkon: 48 W
- Vstupné napätie: 100-240 V (50/60 Hz)
- UV LED: 24x LED (405 nm)
- Nastavenie času: 0-30 min (na umývanie aj vytvrdzovanie)
- Rozmery zariadenia: cca 246 × 230 × 465 mm
- Čistá hmotnosť: cca 4,5 kg
- Objem umývacej nádoby: 7,5 litra
- Max. veľkosť modelu na vytvrdzovanie: Ø 200 × 260 mm
- Kompatibilita: LCD / DLP / SLA tlačiarne (vrátane Elegoo Jupiter, Mars, Saturn atď.)
Uvedené informácie sú len orientačné, pred nákupom vo vybranom obchode odporúčame overiť, že predávaný model má kľúčové vlastnosti podľa vašich požiadaviek. Aj keď sa snažíme o maximálnu presnosť informácií, bohužiaľ nemôžeme zaručiť 100% správnosť.
