Parné a teplovodné kotly: Komplexný pohľad na technológie a aplikácie

Parné a teplovodné kotly sú kľúčovými komponentmi v mnohých priemyselných odvetviach, vykurovacích systémoch a historických vodárňach. Tento článok poskytuje podrobný prehľad ich konštrukcie, technických špecifikácií, ako aj moderných aplikácií a požiadaviek na vykurovacie systémy.

História a Konštrukcia Vodárenského Parného Kotla

Vodárenský parný kotol je predstaviteľom stabilného stojatého parného kotla, ktorý sa používal v rušňovom vodnom hospodárstve na výrobu pary pre vodárenské parné čerpadlá, ktorými sa čerpá voda do vodojemov vodárni. V menšej miere sa používali aj ležaté kotle. Konkrétny exemplár, ktorého rok výroby spadá do 80. rokov 19. storočia, svedčí o dlhej histórii tejto technológie. Parný kotol má nitovaný plášť a je postavený na liatinovom podstavci, ktorý tvorí zároveň popolník. Bol určený pre prevádzkový pretlak max. 5,5 atmosfér.

Na vrchu kotla sú umiestnené dva pákové poisťovacie ventily, ventilový regulátor a kohút manometra. Vo vrchnej tretine plášťa sa nachádza vodoznak, tri skúšacie kohúty, štítok najnižšieho stavu vody a plniaci otvor. V spodnej časti kotla je vypúšťací ventil, napájacia hlava a oválne pecné dvere.

Vodárenský parný kotol bol do zbierok Múzejno-dokumentačného centra získaný 29.11.1989 od Mechanizačného okrsku Koniarovce a pochádzal zo zrušenej vodárne v Koniarovciach. Zachoval sa v nekompletnom stave, chýbali poisťovacie ventily, vymývky, uzáver prehliadacieho otvoru, napájacia hlava, rošt, vodoznak, skúšobné kohúty, a nekompletný bol aj vypúšťací kohút. Na kotli je zachovaný mosadzný štítok s číslom 618 a údajom o prevádzkovom pretlaku. Na ňom je pripevnený plechový štítok s vyrazenými nápismi „ČSD OD Nové Zámky“ a „inv.č.“. Na plášti kotla je vyrazený údaj MAV 848. V lete roku 2009 bol kotol zrekonštruovaný do vystavovateľného stavu, pričom boli doplnené niektoré chýbajúce časti.

Moderné Parné Kotly: Typy a Technológie

Súčasné požiadavky na energeticky efektívne a čisté zásobovanie parou, ako aj na vysokú prevádzkovú spoľahlivosť, sú základnými kritériami pre výrobné zariadenia a priemyselné závody. Technológie sa neustále vyvíjajú, aby spĺňali tieto nároky.

Systém spaľovania WCB, uznávaný ako ekologická technológia, sa používa v mnohých oblastiach, ako sú nehnuteľnosti a priemysel. Kotly na horúcu vodu a paru založené na technológii WCB vynikajú v chladení spaľovania vodným prietokom a bezpečnosťou dizajnu vákuových kotlov.

Parný kotol VKP-S

Parný kotol VKP-S je určený na výrobu pary s menovitým pracovným pretlakom až 6,5 MPa a teplotou prehriatia pary do 510 °C. Jeho robustná konštrukcia, vysoká účinnosť, jednoduchá inštalácia a dlhá životnosť ho zaraďujú medzi špičkové výrobky. Kotol je riešený ako vodotrubný, jednobubnový s prirodzeným obehom vody. Ide o koncepciu parných stacionárnych vodotrubných kotlov s pretlakovými horákmi. Tlakový systém je samonosný s priečne umiestneným bubnom. Spodný rám tlakového systému je zostavený z dvoch bočných komôr navzájom prepojených priečnymi komorami, z ktorých sú vyvedené všetky rúrky ohraničujúce spaľovaciu komoru a druhý ťah. Spaľovaciu komoru tvoria trubkové steny pozostávajúce z varných a zavodňovacích rúrok. V hornej časti spaľovacej komory je umiestnený dvojstupňový prehrievač. Prehrievač je vodorovnej konštrukcie, plne vypustiteľný. V druhom ťahu sa nachádza kotlový výparník. Ako samostatne stojaci blok sú k dispozícii ekonomizér a ohrievač spalín. Kotol je plne membránový s jednoducho dostupnými tlakovými časťami pre prípad opravy. Na membránových stenách spaľovacej komory je zavesená izolácia z minerálnej plsti.

Parný kotol VOKP

Parný kotol VOKP je určený na výrobu pary s menovitým pracovným pretlakom až 3,8 MPa a teplotou prehriatia pary do 445 °C. Jeho robustná konštrukcia, vysoká účinnosť, jednoduchá inštalácia a dlhá životnosť ho zaraďujú medzi špičkové výrobky. Kotol VOKP je možné dodať aj v prepraviteľnom prevedení do veľkosti 25. Kotol je riešený ako vodotrubný, dvojbubnový s prirodzeným obehom. Bubny sú uložené pozdĺžne, prepojené membránovými stenami a výparníkovými plochami. Trubkový systém kotla je samonosný a kotol je uložený na pevnou oceľovom ráme. Kotol sa bežne dodáva ako jeden kompletne zmontovaný blok. Kotol VOKP 30 sa kvôli preprave dodáva bez spaľovacej komory, ktorá sa montuje samostatne u zákazníka. Súčasťou kotla je samostatný ohrievač vody v prevedení z rebrovaných alebo hladkých rúrok v závislosti od paliva. Na membránových stenách spaľovacej komory je zavesená izolácia z minerálnej plsti.

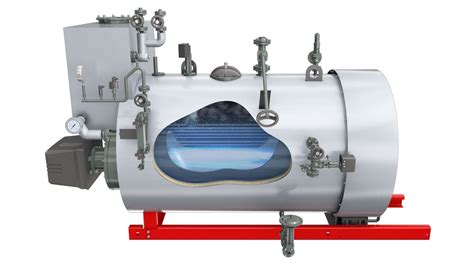

Parné kotly Viessmann (Vitomax)

Konštrukcia a konfigurácia parných kotlov Vitomax ich predurčuje na splnenie vysokých požiadaviek. Vďaka mnohým špecifickým vlastnostiam a rozsiahlym skúsenostiam s výrobou veľkých priemyselných/komerčných kotlov dokážeme zabezpečiť vynikajúcu kvalitu, trvalo vysokú prevádzkovú spoľahlivosť a dlhú životnosť. Rozsiahly sortiment výrobkov Viessmann zahŕňa nízkotlakové a vysokotlakové parné kotly do 31,5 t/h, ako aj kotly na odpadové teplo pre vysokotlakovú paru. Kotly Vitomax môžu s vhodným horákom pracovať aj na 100 % vodíka, čo predstavuje nákladovo efektívne a účinné riešenie pre chemické operácie, kde sa veľká časť plynového vodíka nevyužíva.

Výroba priemyselných/komerčných kotlov Viessmann prebieha v Mittenwalde pri Berlíne, kde technickí špecialisti zabezpečujú individuálne poradenstvo a spracovanie každého systému. Závod má aj vlastné oddelenie výskumu a vývoja, kde sa analyzujú napätia a optimalizuje usporiadanie potrubia a zvarových spojov. Výrobná technológia spoločnosti Viessmann spĺňa požiadavky všetkých aktuálnych predpisov a nariadení. Spoločnosť kladie vysoké nároky na použité materiály a ich spracovanie, pričom zamestnanci zaoberajúci sa zváraním musia mať špecifickú kvalifikáciu. Nízko namáhaná, priestorovo úsporná konštrukcia priemyselných/komerčných kotlov Viessmann vytvára základ pre dlhú životnosť výrobku. Automatizované výrobné procesy, vyhýbanie sa zvárania v sťažených podmienkach a špeciálne prípravy zvarových švov sú len niektoré príklady starostlivosti venovanej dokonalému produktu. Najprísnejšie kontroly kvality počas celého výrobného procesu zaručujú, že každý kotol dosiahne vysoké štandardy kvality. Zvarové švy sa testujú ultrazvukovými a röntgenovými metódami. Vďaka využívaniu digitálnych röntgenových snímok nie sú potrebné chemikálie na vyvolávanie röntgenových filmov.

Priemyselné/komerčné kotly Viessmann môžu byť vybavené integrovanými alebo externými výmenníkmi tepla na zvýšenie účinnosti, pričom využívajú odpadové teplo na predohrev sladkej vody alebo spaľovacieho vzduchu. Tepelné zariadenia premieňajú odpadové teplo na využiteľnú energiu pre systém. Inteligentné riadiace jednotky pomáhajú každému systému fungovať efektívne prostredníctvom siete a riadenia systému. Vysokotlakové parné kotly Vitomax HS spĺňajú všetky požiadavky na čisté spaľovanie s nízkymi emisiami NOx. Investícia do priemyselného/komerčného kotla je zvyčajne súčasťou väčšieho projektu, ako je výstavba novej kotolne alebo modernizácia. Technické a obchodné tímy Viessmann identifikujú potrebné opatrenia a navrhujú systémy na mieru zákazníka, pričom poskytujú profesionálnu podporu v každej fáze projektu a následný servis.

Teplovodný Kotol ROJEK KTP 25: Podrobné Parametre

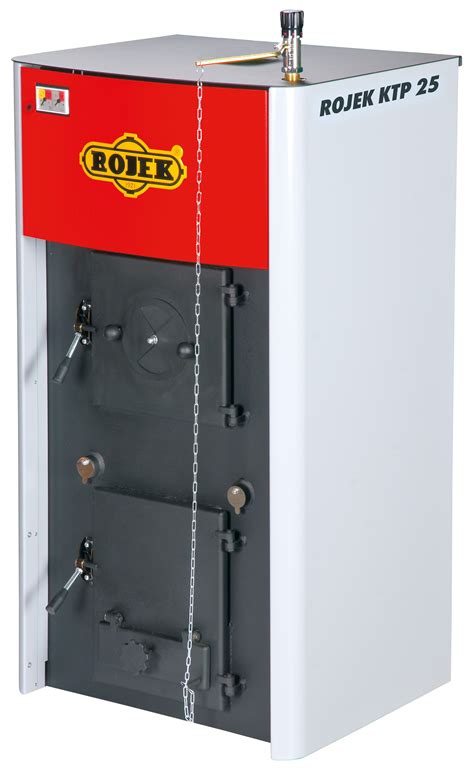

Aj keď sa primárne zameriavame na parné kotly, je dôležité spomenúť aj teplovodné systémy, najmä keď sú v špecifikácii označené podobným číslom, ako napríklad ROJEK KTP 25. Teplovodný kotol ROJEK KTP 25 na ručné prikladanie je určený na spaľovanie kusového dreva a hnedého uhlia Kocka (40 - 100 mm), pričom vlhkosť paliva je max. do 15% a výhrevnosť 17 - 20 MJ/kg. Na toto palivo kotol spĺňa Triedu 4 podľa STN EN 303 - 5.

To je umožnené originálnou konštrukciou kotla, pri odhorievaní paliva dochádza k dvojitému (dvojstupňovému) spaľovaniu, cca 80% splyňovaniu a cca 20% klasickému odhoreniu. Vďaka kombinácii oboch typov spaľovania dochádza k dokonalému využitiu a vyhoreniu paliva. Prívod primárneho i sekundárnych vzduchov je možné ľahko regulovať, čím je možné dosiahnuť optimálne spaľovanie a dlhú dobu vyhorenia paliva. Kotol je konštruovaný z dvojitej oceľovej konštrukcie (vnútorné plechy hrúbky 5 mm, vonkajšie 4 mm) zaplnené vodou. Voda je aj v pevnom rošte, zhotovenom zo žiaropevných rúrok.

Technické špecifikácie kotla ROJEK KTP 25

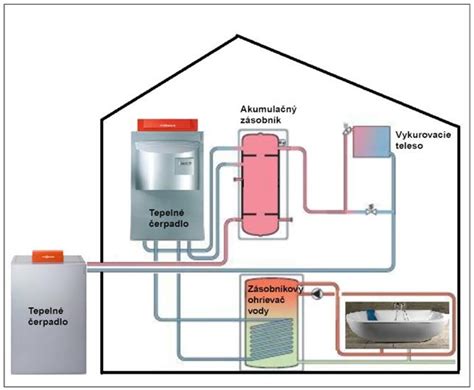

Parné Vykurovanie: Systémy a Špecifiká

Parné kúrenie je jedným z dôležitých systémov na podporu života v našej klíme. Na rozdiel od vodného kúrenia, kde potrubím cirkuluje voda, pri parnom kúrení prúdi vodná para s teplotou 130 °C až 200 °C. Tento systém kladie špecifické požiadavky na prvky.

Materiály a Bezpečnosť Parného Kúrenia

Používajú sa iba kovové rúry - oceľové alebo medené. Pre radiátory je vhodná iba liatina, registre alebo rebrované potrubie. Liatinové radiátory môžu byť menej spoľahlivé kvôli riziku prasknutia pri kontakte so studenou kvapalinou, spoľahlivejšie sú registre, špirály alebo rúrky s rebrami. Parné vykurovanie je považované za nebezpečné kvôli vysokej teplote a vlhkosti pary, ktorá spôsobuje koróziu ocele a môže viesť k prasknutiu prvkov. Z tohto dôvodu je zakázané pri vykurovaní verejných priestorov a bytových domov, no používa sa v niektorých súkromných domoch alebo na vykurovanie priemyselných priestorov, kde môže byť para vedľajším produktom technologického procesu. V súkromných domoch sa často používa na sezónne bývanie, napríklad v letných chatkách.

Výhody a Nevýhody Parného Kúrenia

Parné kúrenie má svoje pozitívne aj negatívne stránky:

• Výhody:
  • Vysoká účinnosť vykurovania: Para pri kondenzácii uvoľňuje oveľa viac tepla (2300 kJ/liter) ako voda ochladená na 50 °C (100 kJ/liter). To znamená, že na vykúrenie miestnosti stačí menší počet radiátorov.
  • Malá zotrvačnosť: Vďaka malej veľkosti systému sa rýchlo zahreje.
• Nevýhody:
  • Obmedzená regulácia prenosu tepla: Jediný spôsob regulácie je vytvorenie paralelných vetiev alebo vypínanie kotla pri prehriatí.
  • Hlučnosť: Para pri pohybe potrubím vydáva značný hluk.

Typy Parného Vykurovania Podľa Systému

Podľa spôsobu zariadenia sa rozlišujú dva typy:

• Uzavretý systém: Kondenzát prúdi do špeciálneho zberného potrubia vedúceho k vstupu kotla.
• Otvorený systém: Kondenzát sa zhromažďuje v nádobe a po naplnení sa čerpadlom privádza späť do kotla.

Existujú aj vákuovo-parné systémy, ktoré pracujú pri nízkych alebo podtlakových tlakoch, čo znižuje teplotu varu vody a robí systém bezpečnejším a prijateľnejším.

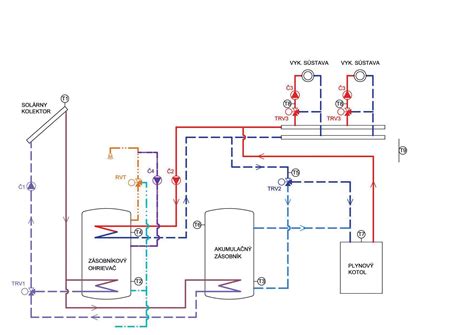

Usporiadanie Parných Systémov

Parné systémy sa inštalujú s rôznymi typmi vedenia:

• Horné vedenie: Parné potrubie je pod stropom, potrubia k radiátorom vedú dole a kondenzačné potrubie je na podlahe.
• Spodné vedenie: Parné potrubie je umiestnené na úrovni podlahy.
• Medzikáble: Parné potrubie je položené tesne nad radiátormi, približne na úrovni parapetov.

Výber a Inštalácia Parného Kotla a Materiály

Parné kotly môžu pracovať na všetky druhy paliva: plynné, kvapalné a tuhé. Pri výbere výkonu parného kotla platí všeobecné pravidlo: na 10 metrov štvorcových plochy sa počíta 1 kW výkonu, pri výške stropu 2,5 - 2,7 m. Iba kovy dokážu odolať vysokým teplotám parného ohrevu. Najlacnejšou možnosťou je oceľ, ktorá si vyžaduje zváranie alebo závitové pripojenia. Pozinkované a nerezové rúry sú odolnejšie, ale drahšie, pričom sa používajú závitové spoje.
