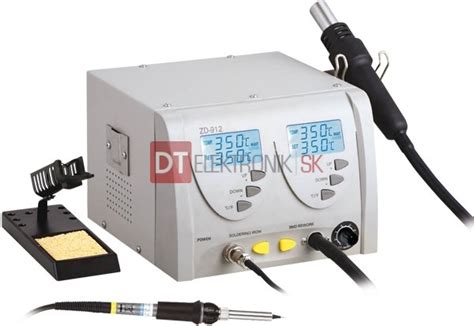

Servisná stanica - mikropájkovačka s teplovzdušnou pištoľou ZD-912 je vysoko výkonná a multifunkčná stanica určená na výrobu a opravy elektronických zariadení. Je vhodná pre spájkovanie a odspájkovanie väčšiny typov IO a pre opravu plošných spojov alebo ich súčastí. Tento prístroj sa používa v oblasti elektronického výskumu, výučby, výroby a špeciálne pre opravovanie elektronických zariadení.
Vďaka dvom dvojriadkovým displejom LCD, ktoré nezávisle zobrazujú nastavenú a skutočnú teplotu hrotu spájkovačky, ako aj prúdu horúceho vzduchu teplovzdušnej pištole, sa táto stanica skvele hodí na odspájkovanie citlivých obvodov SMD ako SOIC, CHIP, PLCC, BGA a pod. Zároveň chráni obvody pred poškodením statickou elektrinou a prebíjaním elektrického prúdu.
Uplatní sa ale aj v rade ďalších oblastí použitia, pri ktorých je dôležitý koncentrovaný tok horúceho vzduchu, napr. pri čistení, pri nasadzovaní za tepla, ohrievanie materiálov pri údržbe alebo montáži.
Kľúčové vlastnosti a komponenty
1) Ovládacia jednotka
Spájkovačka a vyfukovačka sú ovládané automaticky dvoma mikroprocesormi. Elektronika digitálneho riadenia a vysoko kvalitné senzory zaručujú presnú reguláciu teploty v spájkovacej špičke. Najvyšší stupeň presnosti teploty a najvhodnejšie dynamické tepelné chovanie pri zmenách tepelnej záťaže je docielené rýchlym a presným vyhodnocovaním nameraných hodnôt v uzavretom regulačnom obvode. Membránové čerpadlo zabudované do riadiacej jednotky znižuje hluk a zaisťuje dostatočný prúd vzduchu.
2) Spájkovačka
Spájkovačka s výkonom 60W (zahrievací príkon až 130W). Vysoký výkon a tenký tvar hrotu sú veľmi vhodné pre jemnú prácu. Vykurovacie teliesko obsahuje senzor PTC na spájkovacej špičke a môže rýchlo a presne riadiť a udržiavať nastavenú spájkovaciu teplotu. Hrot spájkovačky je radu N4 a je vymeniteľný.
3) Teplovzdušná pištoľ
Pištoľ s výkonom 320W a teplotou 160 °C do 480 °C (320 °F až 896 °F) a širokým spektrom násad môže byť použitá pre spájkovanie a odspájkovanie všetkých typov SDP, QFP, PLCC obvodov.
Hlavné funkcie teplovzdušnej pištole:
- Zobrazenie teploty hrotu (vzduchu) prednastavené aj skutočné na LCD.
- Plynule nastaviteľná teplota vzduchu.
- Plynulé nastavenie množstva horúceho vzduchu.
- Vhodná pre SMD obvody.
- 4ks vymeniteľných nadstavcov priemer 2,5 + 4,4 + 10 × 10 + 14 × 14 mm (typov 79-3901, 79-3902, 79-3903, 79-3907) pre koncentrovaný tok vzduchu.
- Možno použiť na vyfukovanie aj k spájkovanie SMD obvodov pomocou spájkovacej pasty.
Technické parametre
Stanica - riadiaca jednotka
- Vstupné napätie: 220 až 240V AC / 50Hz
- Príkon: max. 380W
- Hlavná poistka: 3,15A / 250V
Spájkovačka
- Výkon: 60W (zahrievací príkon až 130W)
- Typ hrotu: radu N4, vymeniteľný
Teplovzdušná pištoľ
- Výkon: 320W
- Teplotný rozsah: 160 °C až 480 °C (320 °F až 896 °F)
- Typy nadstavcov: 79-3901, 79-3902, 79-3903, 79-3907
Celkový príkon stanice: 60W + 320W = 380W
Použitie a možnosti
Tento prístroj sa používa v oblasti elektronického výskumu, výučby, výroby a špeciálne pre opravovanie elektronických zariadení. Vďaka svojej multifunkčnosti a presnosti je ideálnym nástrojom pre profesionálov aj hobby používateľov.
Teplotu je možné nastaviť na LCD displeji a prístroj sa rýchlo zahrieva na prevádzkovú teplotu. Množstvo vzduchu je možné regulovať plynulo reguláciou membránového čerpadla a pomocou štyroch rôznych hrotov, ktoré sú súčasťou dodávky. Ďalšie hroty-nástavce podľa tvaru SMD súčiastky je možné dokúpiť. Rukoväť je vybavená protišmykovou gumou, ktorá ponúka väčšie pohodlie a uľahčuje manipuláciu. V balení sa nachádza aj pinzeta pre vybratie SMD IO.
