Kompletný Sprievodca Osadzovaním Prekladov Ytong

Sortiment Ytong ponúka širokú škálu riešení pre preklopenie otvorov v stenách, od nosných pórobetónových prekladov až po prefabrikované betónové preklady, žalúziové kastlíky a špeciálne U-profily. Vďaka previazanosti všetkých týchto prvkov je s Ytongom možné stavať celú stenu tak, že je minimalizované riziko tepelných mostov pri zachovaní difúznych vlastností materiálu. Tento článok vám poskytne podrobný návod na správne osadzovanie rôznych typov prekladov Ytong, čím zaistíte optimálnu funkčnosť a dlhú životnosť vašej stavby.

Všeobecné princípy a dôležité zásady pre montáž prekladov Ytong

Pri montáži akéhokoľvek typu prekladu Ytong je nevyhnutné dodržiavať odporúčané pracovné postupy, ktoré sú popísané v publikáciách spoločnosti Xella Slovensko. Veľkou pomôckou sú aj videá s odporúčanými videopostupmi inštalácie. Prednosťou Ytong prekladov je, že vytvárajú pri použití tvárnic Ytong rovnaký podklad pre povrchové úpravy, čo zjednodušuje a urýchľuje nanášanie vnútorných a vonkajších omietok. Týmto spôsobom dosiahnete minimum tepelných mostov a zrýchlite celú výstavbu.

Životne dôležitá je správna poloha zabudovaného prekladu; šípky na preklade by mali smerovať vždy hore a nápis Ytong musí byť správne čitateľný. Pred kladením prekladov sa prekontroluje a pomocou doskovej rašple alebo hoblíka upraví rovinnosť a výška ložných plôch muriva, na ktoré sa budú preklady klásť. Vyrovnajú sa ostenia otvorov, prípadne sa odstránia vyčnievajúce perá v tvárnicach. Ložná plocha prekladu musí byť rovná a bez nečistôt. Preklad musí ležať na celistvej tvárnici, nie na dĺžkových odrezkoch. Preklady sa nesmú skracovať, ani ich prierez nie je dovolené upravovať. Prípadné nerovnosti sa korigujú poklepaním gumeným kladivom.

Osadzovanie nosných pórobetónových prekladov Ytong

Nosný pórobetónový preklad Ytong je určený na preklenutie otvorov v nosných a nenosných stenách. Charakterizuje ho okamžitá únosnosť, vysoká presnosť a jednoduchá montáž. Výstavbu urýchľuje aj minimum mokrých procesov na stavbe. Vhodnosť jeho použitia je nevyhnutné staticky posúdiť. Výška týchto prekladov je vždy 249 mm.

Podrobný postup osádzania nosných prekladov Ytong

1. Úprava ložnej plochy: Pred kladením nosných prekladov sa prekontrolujú a pomocou doskovej rašple alebo hoblíkom upravia rovinnosť a výška ložných plôch muriva, na ktoré sa budú preklady klásť.
2. Vyrovnanie ostenia: Vyrovnajú sa ostenia otvorov, prípadne sa odstránia vyčnievajúce perá tvárnic.
3. Kontrola ložnej plochy: Ložná plocha prekladu musí byť rovná, bez nečistôt. Preklad musí ležať na celistvej tvárnici, nie na dĺžkových odrezkoch.
4. Kontrola prekladu: Nosný preklad sa kladie z lešenia alebo žeriavom. Pred jeho uložením je potrebné skontrolovať, či nie je poškodený.
5. Nanesenie malty: Na úložnú plochu sa nanesie tenkovrstvová murovacia malta v rovnakej hrúbke ako pri murovaní tvárnic. Malta sa nanáša murárskou lyžicou so zubom 5 mm na hladkú stranu presnej tvárnice. Pre murovanie odporúča spoločnosť Xella Slovensko používať Ytong murovaciu maltu. Zmes tenkovrstvovej malty sa vysype za stáleho miešania do 30-litrovej plastovej nádoby s vodou (približne 5 až 6 l) a mieša sa elektrickým miešadlom, až kým nevznikne vláčna pastová hmota. Zmes sa nechá 5 min. odležať a opätovne sa premieša.
6. Dĺžka uloženia: Malta sa nanesie v dĺžke, ktorá zodpovedá dĺžke uloženia prekladu, na obidve strany pripraveného otvoru. Minimálna dĺžka uloženia nosného prekladu na tvárnici závisí od jeho dĺžky (min. 175 mm pri dĺžke prekladu 1 250 mm, min. 200 mm pri dĺžke 1 500 až 2 000 mm, min. 225 mm pri dĺžke 2 250 mm a min. 250 mm pri dlhších prekladoch).
7. Uloženie prekladu: Preklad uložia dvaja pracovníci, pričom treba dbať na to, aby šípky nakreslené na čele nosného prekladu smerovali nahor a nápis bol správne čitateľný.
8. Správna poloha prekladu: Po uložení sa skontroluje vodováhou a upraví poloha prekladu tak, aby bol uložený v rovnakej výške na obidvoch koncoch.
9. Zvislosť prekladu: Následne sa skontroluje správnosť uloženia nosného prekladu aj vo zvislom smere.
10. Korekcia polohy: Prípadné nerovnosti sa skorigujú poklepaním gumeným kladivom. Polohu prekladu možno korigovať do 5 min. od nanesenia malty.
11. Kontrola zabudovaného prekladu: Správne zabudovaný preklad má ložnú škáru s rovnakou hrúbkou ako murivo (1 až 3 mm), pričom jeho uloženie na murive môže byť aj väčšie ako 250 mm.

Osadzovanie prekladových trámcov Ytong (Plochých prekladov)

Prekladové trámce Ytong sú vhodné na preklenutie otvorov v nosných a nenosných stenách v spojení s nadmurovkou alebo so železobetónovou doskou. Samotné prekladové trámce sú nenosné, ale je možné ich použiť v nenosných priečkach samostatne pre nenosnú priečku s hrúbkou 125 mm, respektíve 150 mm. Jedná sa o trámce s výškou 124 mm, malou vlastnou hmotnosťou a sú vystužené oceľovou výstužou. Nad nimi treba zrealizovať nadmurovku minimálne jedného radu tvárnic s výškou 250 mm, čím vznikne približne 375 mm vysoké nadpražie.

Prekladové trámce sa vyrábajú ako vystužené výrobky s prierezom 125 × 125 mm (Typ 1) a 150 × 125 mm (Typ 2) pevnostnej triedy P4,4-600, s výrobnou dĺžkou maximálne 3 000 mm. Ich kladením vedľa seba možno preklenúť otvor v nosnom aj nenosnom múre s hrúbkou 250 mm (2 × dielec, Typ 1), s hrúbkou 300 mm (2 × dielec, Typ 2) a s hrúbkou 375 mm (3 × dielec, Typ 1). Dĺžka prekladových trámcov závisí od svetlosti otvoru, vhodné sú na preklenutie otvorov so svetlosťou 750 až 2 500 mm. Majú objemovú hmotnosť 600 kg/m³, pevnosť v tlaku 4,4 N/mm² a súčiniteľ tepelnej vodivosti λ10 DRY (P 50 %) = 0,160 W/(m.K).

Podrobný postup osádzania prekladových trámcov Ytong

Trámce sa kladú na vyrovnanú ložnú plochu z tvárnic do murovacej malty, pričom treba dbať na to, aby pod úložnou plochou bola po dĺžke vždy celá tvárnica. Šípky vyznačené na bokoch trámca musia po uložení na murivo smerovať nahor. Nerovnosti v ložnej škáre sa odstránia doskovou rašpľou.

1. Príprava maltového lôžka: Suchá malta (17 kg) sa za stáleho miešania pomaly sype do nádoby s približne 5 až 6 l čistej vody, až kým nevznikne vláčna pastová hmota.
2. Uloženie prvého trámca: Prekladový trámec sa uloží do naneseného maltového lôžka. Malta sa nanáša vždy len na šírku uloženia trámca na obvodovom murive.
3. Stanovenie úložnej dĺžky trámca: Minimálna dĺžka uloženia prekladového trámca dlhého 1 500 mm na obvodovom murive je 200 mm, v prípade dlhšieho trámca 250 mm.
4. Nanesenie malty na bočnú plochu: Na celú bočnú plochu uloženého prekladového trámca sa zubovým hladidlom nanesie tenkovrstvová malta.
5. Kladenie ďalších trámcov: Na zlepšenie celistvosti sa trámce navzájom zlepia po celej dĺžke tenkovrstvovou maltou, ktorá sa nanáša na už uložený trámec. Následne sa k nemu uloží druhý trámec. Na druhý trámec sa opätovne po celej jeho dĺžke bočnej plochy nanesie tenkovrstvová murovacia malta a priloží sa tretí trámec, pričom treba dbať na jeho presné uloženie.
6. Korekcia polohy: Prípadné nerovnosti a nepresnosti sa po položení upravia poklepom gumovým kladivom.
7. Úprava povrchu trámcov: Prípadné nerovnosti povrchu uložených trámcov, ako aj ich hrúbka sa upravia hoblíkom. Následne sa horná plocha metličkou očistí od prachu a nečistôt.
8. Montážne podopretie: Trámec nad otvormi so svetlou šírkou 1 500 mm a viac je potrebné v strede montážne podoprieť. Preklad musí zostať montážne podoprený, kým nevytvrdne lepiaca malta v škárach, čo je väčšinou minimálne 7 dní.
9. Realizácia nadmurovky: Následne sa nadmuruje horný rad tvárnic s výškou 250 mm. Po uložení na rad tvárnic na celú výšku (250 mm) sa domuruje vyrovnávacia vrstva tvárnic (125 mm). Alternatívne možno trámec zapustiť 125 mm do vrchného radu tvárnic.
10. Kladenie obvodových tvárnic: Tvárnice sa kladú na trámce do tenkovrstvovej murovacej malty s rovnakou hrúbkou ako pri bežnom murovaní. V mieste prekladu treba naniesť murovaciu maltu aj na čelá tvárnic, bez ohľadu na to, či majú alebo nemajú pero a drážku. Dbajte na to, aby sa malta vždy naniesla na celú šírku muriva.
11. Korekcia polohy tvárnic: Na presné osadenie obvodových tvárnic a korekciu ich polohy sa použije gumené kladivo.
12. Dokončovacie práce: Po vytvorení prekladu sa zvyšok múrov domuruje do rovnakej výšky. Stropné dielce možno na vyhotovený preklad pri montážnom podopretí klásť takmer okamžite, pričom montážna podpera v strede sa môže odstrániť až po minimálne 20 dňoch od zaliatia zalievacích drážok v stropných dielcoch a betonáži venca.

Realizácia železobetónových prekladov, prievlakov a vencov pomocou U-profilov Ytong

Pri stavbe domu, najmä ak ide o viacpodlažnú konštrukciu, je dôležité venovať pozornosť nosným prvkom, akými sú železobetónové preklady a prievlaky. Tieto prvky zaisťujú stabilitu a bezpečnosť stavby. Železobetónové preklady, prievlaky alebo vence možno realizovať pomocou špeciálnych U-profilov Ytong, ktoré slúžia ako stratené debnenie v tvare písmena U. Ide o nosný stavebný prvok, ktorý sa používa na prenesenie zaťaženia nad otvormi v stenách a skladá sa z betónu a oceľovej výstuže (roxor), ktoré spoločne zabezpečujú jeho vysokú pevnosť a odolnosť voči ohybu a tlaku. Betón je pevný v tlaku, ale slabý v ťahu; oceľová výstuž preberá ťahové sily, čím sa zvyšuje celková únosnosť prekladu. Dôležité je správne navrhnúť ich rozmery a výstuž, pričom výpočet únosnosti prekladu by mal vždy vykonať statik s ohľadom na konkrétne podmienky stavby.

Podrobný postup realizácie železobetónových prekladov s použitím U-profilov Ytong

1. Príprava armokoša: Nosnú časť prekladu tvorí železobetónové jadro s vloženou výstužou podľa projektovanej požadovanej únosnosti. Výstuž sa v jadre väčšinou umiestňuje nesymetricky, teda bližšie k okraju z vnútornej strany objektu. Polohu výstuže je potrebné zafixovať napríklad dištančnými podložkami, aby sa zabezpečilo potrebné krytie výstuže betónom.
2. Príprava debnenia: Pred uložením prekladov - U-profilov v mieste ich osadenia vyhotovte najskôr debnenie.
3. Aplikácia maltového lôžka: Na vyrovnanú ložnú plochu muriva naneste zubovou murárskou lyžicou vrstvu tenkovrstvovej malty. Preklad je potrebné uložiť na obvodovú tvárnicu s dostatočným presahom (min. 250 mm) na tenkovrstvové maltové lôžko (1 až 3 mm).
4. Uloženie U-profilu: U-profil uložte do naneseného maltového lôžka na obvodovej stene. Minimálna dĺžka uloženia U-profilu na obvodové murivo je 250 mm.
5. Nanesenie malty na čelnú plochu: Na celú čelnú plochu uloženého U-profilu zubovou murárskou lyžicou naneste tenkovrstvovú maltu. Vzájomným zlepením U-profilov zlepšíte ich celistvosť.
6. Osadenie ďalších U-profilov: Ďalší U-profil uložte na doraz k prvému. Pritom dbajte na rovnosť a presnosť uloženia prekladov.
7. Korekcia polohy: Prípadné nerovnosti a nepresnosti po položení upravte poklepaním gumeným kladivom. Korekcia usadenia je možná približne do 5 minút po nanesení malty.

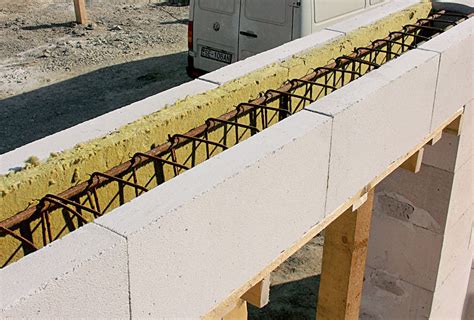

8. Vloženie armokoša: Po osadení všetkých U-profilov na celú dĺžku budúceho prekladu do vzniknutého priestoru v tvare písmena U, tzv. jadra, uložte pripravenú výstuž - armokôš. Polohu výstuže zafixujte, aby sa zabezpečilo potrebné krytie výstuže betónom.
9. Aplikácia tepelnej izolácie: Z vonkajšej strany do voľného priestoru v jadre U-profilu vložte tepelnú izoláciu s požadovanou hrúbkou, najviac však 60 mm.
10. Uloženie betónu: Pred betonážou pripraveného jadra vnútro U-profilov zvlhčite vodou. Potom jadro prekladu zabetónujte. Betón ukladajte po menších úsekoch. Použite betón minimálne triedy C 16/20.
11. Zhutnenie betónu: Uloženú betónovú zmes priebežne zhutňujte, napr. pomocou murárskej lyžice.
12. Zarovnanie betónu: Hornú plochu betónového jadra zarovnajte, U-profily po zaliatí betónom tvoria stratené debnenie.

Dôležitosť statického výpočtu a únosnosti železobetónových prekladov

Výpočet únosnosti železobetónového prekladu je komplexná záležitosť, ktorá zohľadňuje viacero faktorov, ako sú rozmery prekladu, kvalita betónu a ocele, množstvo a umiestnenie výstuže a zaťaženie, ktorému bude preklad vystavený. Pre jednoduchý (prostý nosník - rovný nosník na koncoch podopretý) sa účinky od zaťaženia lineárneho po celej dĺžke nosíka, vypočítajú podľa vzorca: MEd=1/8 * q * l*l (teda l na druhú). Za MEd, môžete dosadiť odolnosť MRd (kNm), za l dĺžku nosníka v metroch (m) a z toho si viete určiť q (kN/m) teda kN na meter dĺžky nosníka. Vypočítate teoretickú tiaž, ktorú môžete na nosník dať, aby nebola prekročená únosnosť na ohyb. Skutočné povolené zaťaženie bude menšie. Do zaťaženia sa počíta aj vlastná tiaž nosníka, stále a aj premenné (užitkové zaťaženie, sneh, vietor....) zaťaženie pôsobiace na nosník, resp. ktoré nosník preberá. Použitie nesprávnych rozmerov alebo výstuže môže viesť k vážnym problémom so stabilitou a bezpečnosťou stavby.

Príklad rozmerov a výstuže: Prievlak s rozmermi 25 x 50 (š x v) cm a dĺžke 416 cm (dĺžka "vo vzduchu") a k tomu uloženie po bokoch na železobetónových stĺpoch 25 cm na každej strane. Dole má byť 5 x 16 mm roxor a hore 2 x 16 mm roxor.

Príklad výpočtu: Prievlak s Mrd = 281,75 kNm pri dĺžke 416 cm unesie váhu 36,608 t, ak je zaťaženie rovnomerne rozložené po celej dĺžke nosníka a za predpokladu, že uvedené informácie sú správne. Dôležité upozornenie: Výpočet únosnosti prekladu by mal vždy vykonať statik s ohľadom na konkrétne podmienky stavby.

Prehľad používaných materiálov a náradia Ytong

Pri výbere materiálov je potrebné dbať na ich kvalitu a zhodu s projektovou dokumentáciou. Použitie nevhodných materiálov môže negatívne ovplyvniť únosnosť a životnosť prekladu. Pre úspešnú realizáciu prekladov Ytong sú kľúčové nasledujúce materiály a náradie:
